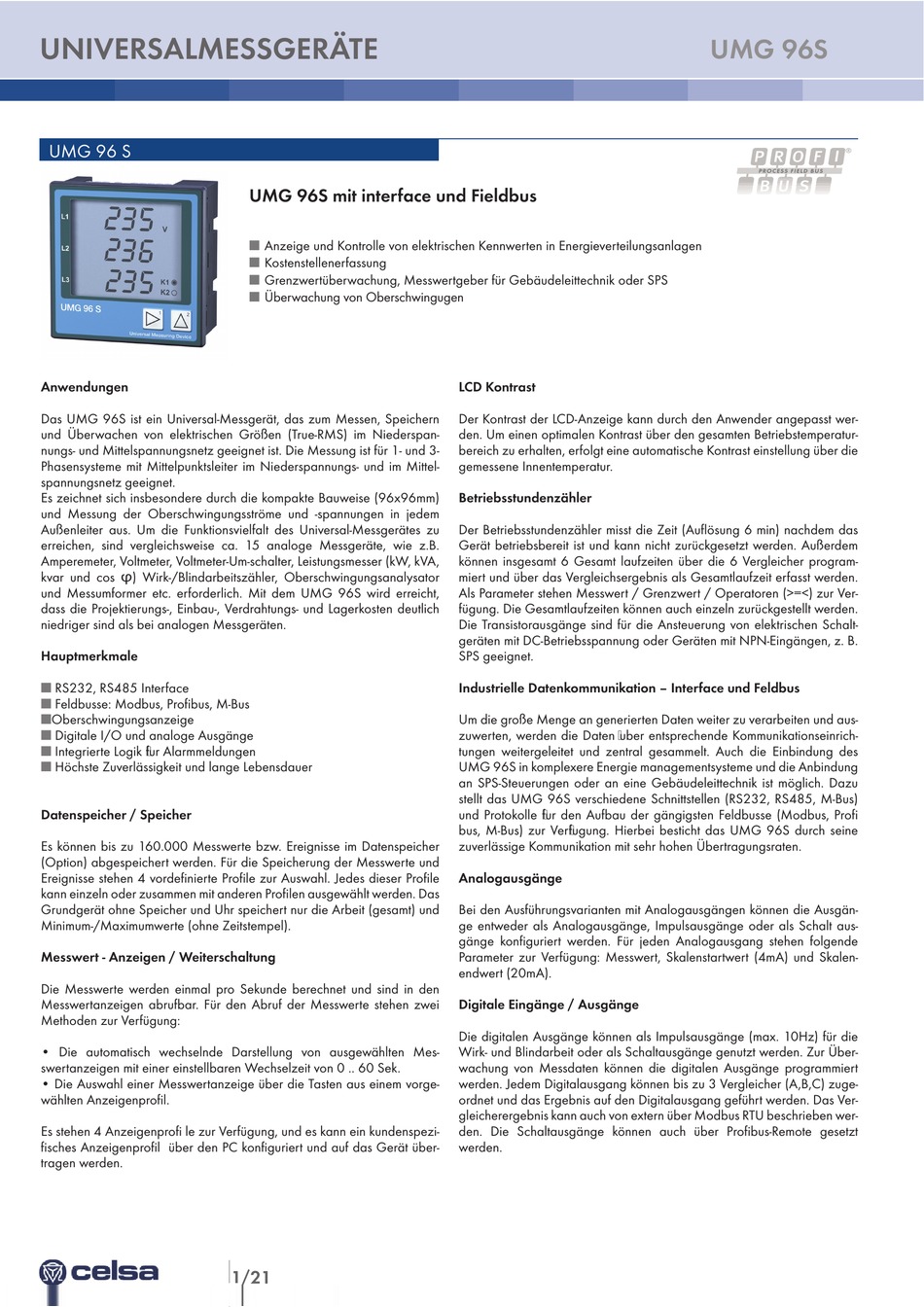

UNIVERSALMESSGERÄTE
UMG 96 S
Anwendungen
Das UMG 96S ist ein Universal-Messgerät, das zum Messen, Speichern
und Überwachen von elektrischen Größen (True-RMS) im Niederspan-
nungs- und Mittelspannungsnetz geeignet ist. Die Messung ist für 1- und 3-
Phasensysteme mit Mittelpunktsleiter im Niederspannungs- und im Mittel-
spannungsnetz geeignet.
Es zeichnet sich insbesondere durch die kompakte Bauweise (96x96mm)
und Messung der Oberschwingungsströme und -spannungen in jedem
Außenleiter aus. Um die Funktionsvielfalt des Universal-Messgerätes zu
erreichen, sind vergleichsweise ca. 15 analoge Messgeräte, wie z.B.
Amperemeter, Voltmeter, Voltmeter-Um-schalter, Leistungsmesser (kW, kVA,
kvar und cos φ) Wirk-/Blindarbeitszähler, Oberschwingungsanalysator
und Messumformer etc. erforderlich. Mit dem UMG 96S wird erreicht,
dass die Projektierungs-, Einbau-, Verdrahtungs- und Lagerkosten deutlich
niedriger sind als bei analogen Messgeräten.
Hauptmerkmale
RS232, RS485 Interface
n
Feldbusse: Modbus, Profibus, M-Bus
n
nOberschwingungsanzeige
Digitale I/O und analoge Ausgänge
n
Integrierte Logik fur Alarmmeldungen
n
Höchste Zuverlässigkeit und lange Lebensdauer
n
Datenspeicher / Speicher
Es können bis zu 160.000 Messwerte bzw. Ereignisse im Datenspeicher
(Option) abgespeichert werden. Für die Speicherung der Messwerte und
Ereignisse stehen 4 vordefinierte Profile zur Auswahl. Jedes dieser Profile
kann einzeln oder zusammen mit anderen Profilen ausgewählt werden. Das
Grundgerät ohne Speicher und Uhr speichert nur die Arbeit (gesamt) und
Minimum-/Maximumwerte (ohne Zeitstempel).
Messwert - Anzeigen / Weiterschaltung
Die Messwerte werden einmal pro Sekunde berechnet und sind in den
Messwertanzeigen abrufbar. Für den Abruf der Messwerte stehen zwei
Methoden zur Verfügung:
• Die automatisch wechselnde Darstellung von ausgewählten Mes-
swertanzeigen mit einer einstellbaren Wechselzeit von 0 .. 60 Sek.
• Die Auswahl einer Messwertanzeige über die Tasten aus einem vorge-
wählten Anzeigenprofil.
Es stehen 4 Anzeigenprofi le zur Verfügung, und es kann ein kundenspezi-
fisches Anzeigenprofil über den PC konfiguriert und auf das Gerät über-
tragen werden.
UMG 96S mit interface und Fieldbus
Anzeige und Kontrolle von elektrischen Kennwerten in Energieverteilungsanlagen
n
Kostenstellenerfassung
n
Grenzwertüberwachung, Messwertgeber für Gebäudeleittechnik oder SPS
n
Überwachung von Oberschwingugen
n
1/21
LCD Kontrast
Der Kontrast der LCD-Anzeige kann durch den Anwender angepasst wer-
den. Um einen optimalen Kontrast über den gesamten Betriebstemperatur-
bereich zu erhalten, erfolgt eine automatische Kontrast einstellung über die
gemessene Innentemperatur.
Betriebsstundenzähler
Der Betriebsstundenzähler misst die Zeit (Auflösung 6 min) nachdem das
Gerät betriebsbereit ist und kann nicht zurückgesetzt werden. Außerdem
können insgesamt 6 Gesamt laufzeiten über die 6 Vergleicher program-
miert und über das Vergleichsergebnis als Gesamtlaufzeit erfasst werden.
Als Parameter stehen Messwert / Grenzwert / Operatoren (>=<) zur Ver-
fügung. Die Gesamtlaufzeiten können auch einzeln zurückgestellt werden.
Die Transistorausgänge sind für die Ansteuerung von elektrischen Schalt-
geräten mit DC-Betriebsspannung oder Geräten mit NPN-Eingängen, z. B.
SPS geeignet.
Industrielle Datenkommunikation – Interface und Feldbus
Um die große Menge an generierten Daten weiter zu verarbeiten und aus-
zuwerten, werden die Daten uber entsprechende Kommunikationseinrich-
tungen weitergeleitet und zentral gesammelt. Auch die Einbindung des
UMG 96S in komplexere Energie managementsysteme und die Anbindung
an SPS-Steuerungen oder an eine Gebäudeleittechnik ist möglich. Dazu
stellt das UMG 96S verschiedene Schnittstellen (RS232, RS485, M-Bus)
und Protokolle fur den Aufbau der gängigsten Feldbusse (Modbus, Profi
bus, M-Bus) zur Verfugung. Hierbei besticht das UMG 96S durch seine
zuverlässige Kommunikation mit sehr hohen Übertragungsraten.
Analogausgänge
Bei den Ausführungsvarianten mit Analogausgängen können die Ausgän-
ge entweder als Analogausgänge, Impulsausgänge oder als Schalt aus-
gänge konfiguriert werden. Für jeden Analogausgang stehen folgende
Parameter zur Verfügung: Messwert, Skalenstartwert (4mA) und Skalen-
endwert (20mA).
Digitale Eingänge / Ausgänge
Die digitalen Ausgänge können als Impulsausgänge (max. 10Hz) für die
Wirk- und Blindarbeit oder als Schaltausgänge genutzt werden. Zur Über-
wachung von Messdaten können die digitalen Ausgänge programmiert
werden. Jedem Digitalausgang können bis zu 3 Vergleicher (A,B,C) zuge-
ordnet und das Ergebnis auf den Digitalausgang geführt werden. Das Ver-
gleicherergebnis kann auch von extern über Modbus RTU beschrieben wer-
den. Die Schaltausgänge können auch über Profibus-Remote gesetzt
werden.
