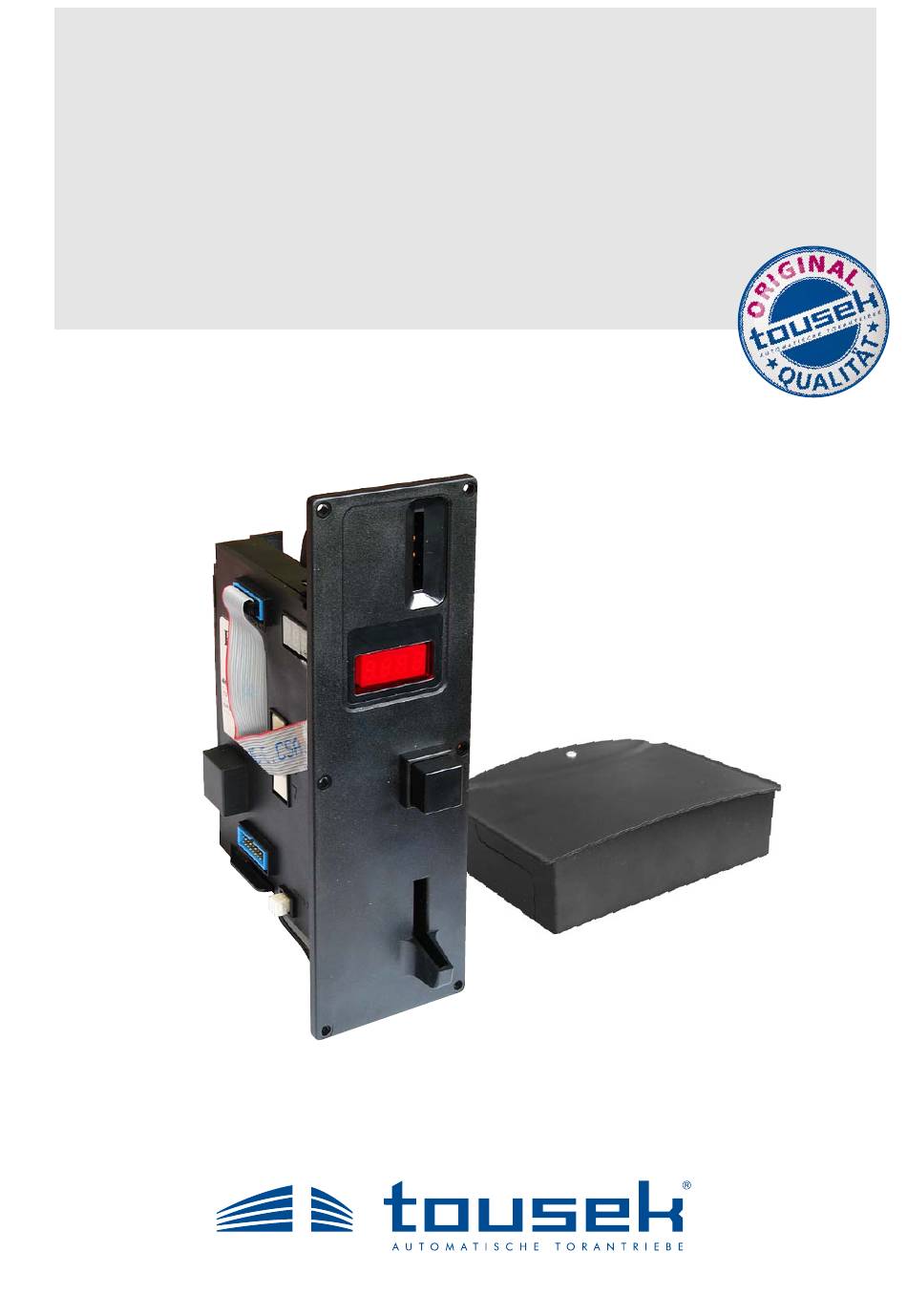

Allgemeines Münzprüfer MP 30 Merkmale • Elektronischer Münzprüfer für Euromünzen und Wertmarken • inkl. Netzgerät • Münzzähler MP30 Netzteil Allgemeines Der Münzprüfer MP 30 ist für maximal 8 Münzsorten ausgelegt. Standardmäßig ist er als Zweipreis- Totalisator konzipiert. Durch Programmierung kann man bestimmen, ob als Ausgangsleitungen die Preis- oder die Münzleitungen aktiv sind. Ebenso ist es möglich die Art des Ausgangsimpulses bei der Totalisatorfunktion (Anstehender- oder Kurzimpuls) zu bestim- men. Durch Münzeinwurf (bestimmte Anzahl von Münzen. Kapitel 7.8 ) kann der Münzprüfer auf andere Münzen (Währungen) um- bzw. nachprogrammiert werden. Die Münzwertigkeiten müssen in diesem Fall angepasst werden. Man kann den Münzan- nahmebereich enger oder größer einstellen. Die Münzkanäle (Annahmebereitschaft) sind einzeln zu sperren bzw. freizugeben. Als Eingänge sind ausgeführt: a) Preisauswahl b) Sperrung allgemein (Totalisatorrücksetzung). Bei Stromausfall entsteht kein Datenverlust, da die im Werk eingestellten Münzprüferdaten, sowie u. U. durch den Anwender eingestellten Parameter, in einem EEPROM gesichert sind. Nach einer erneuten Inbetriebnahme sind die zuletzt eingegebenen Daten gültig (Annahmebereich, Münzwertigkeit, Preise usw. ). Der Münzprüfer besitzt eine sogenannte „Werkseinstellung“. D.h. Münzwertigkeiten (Währung), Münzannahmebereich sind im Werk laut Bestellung eingestellt. Ferner sind alle Münzkanäle freigegeben. Die Verkaufspreise (Totalisatorfunktion) sind nicht auf einen plausiblen Betrag eingestellt (Preis 1 =0; Preis 2=0 ). - Seite 3 Anschlüsse Münzprüfer MP 30 Netzteil Klemmenbelegung Block 1 Phase 230V AC Neutralleiter 230V AC Erde Block 3 Block 2 Eingänge von Münzzähler 20 rot 12V (Spannungsversorgung) Block 1 Block 2 21 schwarz Masse (Spannungsversorgung) 22 braun Gesamtsperrung 23 gelb Preisauswahl 24 violett Preisausgang 1 25 grau Preisausgang 2...
- Seite 4 Programmierung Münzprüfer MP 30 Tastatur und Display Der Münzprüfer besitzt eine Tastatur bestehend aus drei einzelnen Tastern. F-Taste • Taste F im weiteren Text als F-Taste bezeichnet. • Taste im weiteren Text als UP-Taste bezeichnet. UP-Taste • Taste im weiteren Text als DOWN-Taste bezeichnet. DOWN-Taste Mithilfe dieser Tastatur und des integrierten 4 stelligen LED- Displays lassen sich im Programmiermodus verschiedene Einstellungen vornehmen. Das Display besteht aus vier einzelnen Siebensegment a nzeigen mit gemeinsamer Anode in stromsparender Ausführung. Die Höhe der Zeichen beträgt...
- Seite 5 Programmfunktionen Programmierung Funktion F1 Rücksetzung Programmfunktionen • Funktion F1 anwählen (UP- bzw. DOWN-Taste) SICHERN • F-Taste ca. 3 Sekunden lang drücken, bis rSt am eventueller Wertänderungen Display erscheint. • Soll die Funktion F1 nicht ausgeführt werden, so muss man erneut die F-Taste ca.3 Sekunden lang drücken. Es finden dann keine Veränderungen der Werte statt. • Soll F1 ausgeführt werden, hat man folgende Möglichkeiten: Drückt man die UP-Taste, so wird der Münzprüfer zurückgesetzt und es gelten die Werkseinstellungen.
- Seite 6 Programmierung Funktion F3 Münzwertigkeiten auswählen Programmfunktionen • Mit der Funktion F3 kann man bestimmen, ob die Münzwertig k eiten mit der „Werks- SICHERN einstellung“ oder die Münz w ertigkeiten, die eventueller Wertänderungen nach einer Um- bzw. Nach p rogram m ierung eingestellt wurden, gültig sind. • Funktion F3 anwählen (UP- bzw. DOWN-Taste) • F-Taste ca. 3 Sekunden lang drücken und loslassen, FA erscheint am Display. • Drückt man die UP-Taste, so sind die Münzwertigkeiten gültig, die nach einer Um- bzw. Nachprogrammierung eingestellt wurden.
- Seite 7 Programmierung Funktion F5 Art des Ausgangsimpulses anwählen Programmfunktionen • Mit dieser Funktion kann die Art des Ausgangsimpulses (wenn nur mit einem SICHERN Preis gearbeitet wird) bei der Totalisator- eventueller Wertänderungen funktion eingestellt werden. Es kann ein anstehender Impuls (Impuls steht bis zum externen Löschen an) oder ein Kurzimpuls (300ms) eingestellt werden. • Funktion F5 anwählen (UP- bzw. DOWN-Taste) • F-Taste ca. 3 Sekunden lang drücken und loslassen.
- Seite 8 Programmierung Funktion F7 Manuelle Korrektur des Münzannahmebereiches Programmfunktionen • Mit der Funktion F7 wird der Münzannahmebereich korrigiert. Es besteht die Möglichkeit den Annahmebereich einzuengen bzw. zu vergrößern. Man kann jeden Münzkanal einzeln korrigieren (c1 bis c8). Zwei Bereiche sind korrigierbar: 1. Daten für Materialbeschaffenheit der Münzen („LEGr“). 2. Daten für den Durchmesser der Münzen („dia „). Als Ausgangsbasis für die Korrektur des Annahmebereiches gelten jeweils die Werte, die zuletzt während des Münzprüferpro- grammes gültig waren(„Werkseinstellung“ oder Annahmebereich, der durch Um- oder Nachprogrammierung erzeugt wurde oder ein bereits korrigierter Münz a nnahmebereich). • Funktion F7 anwählen (UP- bzw. DOWN-Taste) • F-Taste ca. 3 Sekunden lang drücken und loslassen. Display zeigt c1. • Mittels DOWN-Taste den Münz kanal anwählen. • Will man die Werte für den angewählten Kanal korrigieren, muss die F -Taste kurz angetippt werden. Display zeigt cHAG.
- Seite 9 Programmierung Funktion F8 Münzannahmebereich auswählen Programmfunktionen • Mit dieser Funktion kann der Münzannahme- bereich ausgewählt werden. SICHERN des angewählten Es kann gewählt werden zwischen folgenden Münzannahmebereichs Münzan nahme berei chen: a) „Werkseinstellung“. b) korrigierter Münzannahmebreich, der mit der Funktion F7 erzeugt wurde. c) Münzannahmebereich, der durch die Um- bzw. Nachprogrammierung mit der Funktion F6 erzeugt wurde.
- Seite 10 Programmierung Funktion F10 Münzannahmebereich einstellen (normal / eng) Programmfunktionen • Mit dieser Funktion kann der Münzannahme- bereich ausgewählt werden. Man kann zwischen einem Standardannahme- bereich (normal) und einem Sondernanahme- bereich (eng) wählen. Sollte verstärkt eine A nnahme von „Falschmün- SICHERN zen“ erfolgen. so kann man sehr schnell mit der des Münzannahmebereichs Funktion F10 den A nnahme b ereich verkleinern, Standard (normal)/Sonder (eng) indem man den Münzannahme bereich auf „Sonder“ einstellt. Der Annahmebereich kann jederzeit wieder erweitert werden, hierzu muss Anzeige der aktuellen...
-
Seite 11: Störungen
• F-Taste ca. 3 Sekunden lang drücken und loslassen. Display zeigt Münz k anal SE. • UP-Taste = Betriebsart a (Display zeigt SE 1). • DOWN-Taste = Betriebsart b (Display zeigt SE 0). • Um die Funktion F12 zu verlassen, muss die F-Taste ca. 3 Sekunden lang gedrückt werden.drücken. • Um die Funktion F9 zu verlassen, muss die F-Taste ca. 3 Sekunden lang gedrückt werden. Hinweise Münzprüfer MP 30 Preisanwahl Von den beiden eingestellten Preisen (Einstellung von Preis 1 und Preis 2 erfolgt mit Funktion F4) kann einer durch Setzen bzw. Nichtsetzen einer Drahtbrücke (Klemmen 12/13) ausgewählt werden: Preis 1: Klemme 12/13 offen Preis 2: Klemme 12/13 geschlossen Anmerkungen Will man den Münzprüfer auf die im Werk eingestellten Werte justieren, weil man z.B. den Münzprüfer total „verstellt“ hat und... - Seite 12 Tousek GmbH Schweiz CH-6275 Ballwil Bahnhofstraße 14 Tel. +41/0/41 448 2965 Fax +41/0/41 448 2966 info@tousek.ch Tousek Sp. z o.o. Polen Ihr Servicepartner: PL 43-190 Mikołów (k/Katowic) Gliwicka 67 Tel. +48/32/738 53 65 Fax +48/32/738 53 66 info@tousek.pl Tousek s.r.o. Tschechische Rep.
