Inhaltszusammenfassung für Zehnder Pumpen ComfoAir 350

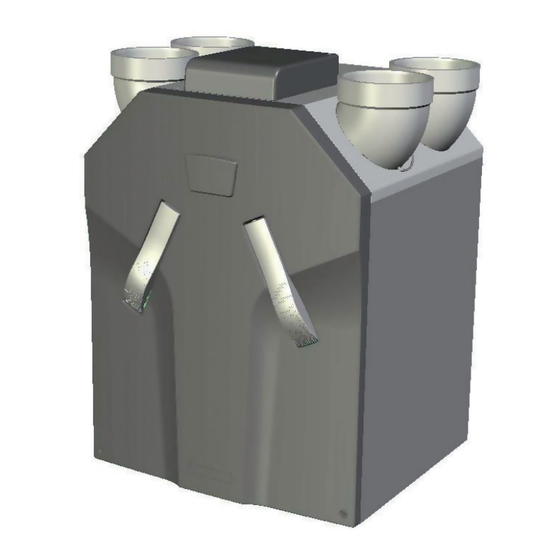

- Seite 1 ComfoAir 350 Luxe Bedienungsanleitung für Endkunde und Installateur...
- Seite 2 Alle Rechte vorbehalten. Die Zusammenstellung dieser Bedienungsanleitung erfolgte mit größter Sorgfalt. Dennoch haftet der Herausgeber nicht für Schäden aufgrund von fehlenden oder nicht korrekten Angaben in dieser Bedienungsanleitung.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis VORWORT ............................... 1 Einleitung ............................. 1 CE-Kennzeichnung ..........................1 Garantie und Haftung ......................... 1 1.3.1 Garantiebestimmungen ......................1 1.3.2 Haftung ............................. 1 Sicherheit ............................2 1.4.1 Sicherheitsvorschriften ......................2 1.4.2 Sicherheitsvorrichtungen und Maßnahmen ................2 1.4.3 Verwendete Symbole ........................ 2 HINWEISE FÜR DEN BENUTZER ......................... - Seite 4 3.10.1 Störungsmeldungen auf dem digitalen Bediengerät ............32 3.10.2 Störungsübersicht ........................33 3.10.3 Störungen (oder Probleme) ohne Meldungen ............... 37 3.11 Ersatzteile ............................38 3.12 Schaltplan: ComfoAir 350 Luxe – LINKSSEITIGE Ausführung ............39 3.13 Schaltplan: ComfoAir 350 Luxe – RECHTSSEITIGE Ausführung ..........40...
-
Seite 5: Vorwort
ComfoAir oder zu Personenschäden das Gerät permanent weiterentwickelt und verbes- führen, für die der Hersteller nicht haftbar gemacht sert wird, kann Ihr ComfoAir 350 Luxe ein wenig von werden kann. den Beschreibungen dieser Anleitung abweichen. Der Hersteller haftet für keinerlei Schäden, die auf folgende Ursachen zurückzuführen ist:... -
Seite 6: Sicherheit
1.4 Sicherheit 1.4.2 Sicherheitsvorrichtungen und maßnahmen 1.4.1 Sicherheitsvorschriften • Das ComfoAir kann nicht ohne Werkzeug ge- öffnet werden; Beachten Sie jederzeit die Sicherheitsvorschriften in dieser Bedienungsanleitung. Die Nichtbeachtung • Es muss ausgeschlossen sein, dass die Venti- der Sicherheitsvorschriften, Warnhinweise, Anmer- latoren mit der Hand berührt werden können. -
Seite 7: Hinweise Für Den Benutzer
2 Hinweise für den Benutzer In diesem Kapitel wird beschrieben, wie Sie das ComfoAir verwenden müssen. Herzlichen Glückwunsch, Sie sind nun Besitzer des ComfoAir 350 Luxe, ein Wärmerückgewinnungsgerät von Zehnder. Wir wünschen Ihnen viel Komfort. 2.1 Begriffsdefinitionen Das ComfoAir verfügt über folgende Funktionen: • Komfortlüftung;... -
Seite 8: Funkfernbedienung Rf (Option)
2.1.11 Erdwärmetauscher (Option) Achtung. Während die Schornsteinfeger- Das Belüftungssystem kann auf Wunsch mit einem regelung aktiviert ist, können die Zu- und Erdwärmetauscher ausgerüstet werden. Der Erd- Abluftventilatoren nicht manuell deaktiviert wärmetauscher sorgt im Winter für einen frostfreien werden. Betrieb der Wohnraumlüftung und im Sommer für eine Vortemperierung der Außenluft. -
Seite 9: Co -Sensor
Verfügbare Bedienelemente Ausschaltverzögerung Bei der Ausschaltverzögerung schaltet das Com- Das ComfoAir kann mit den folgenden Bedienele- foAir bei Deaktivierung des Badezimmerschalters menten ausgestattet werden: nicht sofort, sondern erst nach Ablauf der einge- • Funkfernbedienung RF; stellten Ausschaltverzögerung auf die normale (oder • CO -Sensor;... -
Seite 10: Verwendung Der Cc Ease-Bedieneinheit
Tag und Zeit Zufuhr von Luft und/oder Abfuhr von Luft OFFEN oder GESCHLOSSEN Automatische oder manuell eingestellte Belüftung Erdwärmetauscher, Nacherhitzer und/oder Meldung, interner (I) Bypass eingeschaltet oder externer (E) Filter ersetzen Aktuelle Komforttemperatur, Aktuelle Belüftungsstufe Auswahl (Aktivierte oder Einstellung Dunstabzugshaube) Die CC Ease-Bedieneinheit verfügt, zur Bedienung und Einstellung des ComfoAir über verschiedene Tasten. -
Seite 11: Komforttemperatur Ablesen Und Einstellen
2. Wählen Sie mit Drücken Sie auf oder die ge- Warten Sie, bis die Stunden, z. B. “ 12 ”, wünschte Komforttemperatur. blinken. 3. Drücken Sie kurz auf , um das Menü zu Wählen Sie mit oder verlassen. richtige Stunde. Die Komforttemperatur können Sie am be- sten auf die gleiche Temperatur wie das Raumthermostat der Heizungsanlage ein-... -
Seite 12: Stoßlüftung
- Verwendung bei einem normalen Belüftungsbedarf. • Stufe 3 ¨ Höchste Stufe. - Verwenden Sie diese Stufe beim Kochen, Duschen und wenn eine zu- sätzliche Belüftung erwünscht ist. Sie können die Belüftungsstufe wie folgt einstellen: 1. Drücken Sie auf um die Belüftungsstufe zu erhöhen. -
Seite 13: Belüftungsprogramm Einstellen
2. Drücken Sie erneut (2 Mal) auf um den Abluftventilator auszuschalten (und gleichzeitig den Zuluftventilator wieder einzuschalten). 3. Drücken Sie auf Warten Sie, bis die Nummer des Umschaltpunk- 3. Drücken Sie erneut (3 Mal) auf , um den tes rechts unten blinkt. Zu- und Abluftventilator wieder einzuschalten. -
Seite 14: Zusatzregelungen Einstellen
2.3.8 Zusatzregelungen einstellen Über mehrere P-Menüs der CC Ease-Bedien- einheit können Sie: • den Status von verschiedenen Belüftungs- regelungen ablesen; • Zeitverzögerungen für verschiedene Belüftungsregelungen ein- oder ausschal ten; • Zeitverzögerungen für verschiedene Belüftungsregelungen einstellen. Nur in den P2-menüs können Einstellun- Der Benutzer kann nur in den P-menüs: gen vorgenommen werden. Die anderen P1, P2 und P9 Sonderregelungen ein- P-menüs (P1 und P9) können nur gele- stellen. -
Seite 15: P-Menüs Für Den Benutzer
2.3.9 P-menüs für den Benutzer menü P1 ¨ Status der Regelungen Status Subme- Bezeichnung Aktiviert nü Menü 20 zurzeit aktiv? Ja (1) / Nein (0) Menü 21 zurzeit aktiv? Ja (1) / Nein (0) Menü 22 zurzeit aktiv? Ja (1) / Nein (0) Menü... - Seite 16 Werte Zeitverzögerungen Submenü Bezeichnung mini- maxi- Stan- dard Ausschaltverzögerung für Belüf- 1 Min. 20 Min. 10 Min. tungsstufe 3 (mit Hinweis: Nur für Anlagen • D as ComfoAir schaltet sich nach mit einem RF-Schalter. der KURZEN Betätigung von " " (< 2 Sek.), ‘x’ Minuten in die höchste Stufe und kehrt dann automatisch zur voreingestellten Stufe zurück.
-
Seite 17: Pflege Durch Den Benutzer
2.4 Pflege durch den Benutzer Als Benutzer müssen Sie das ComfoAir wie folgt pflegen: • Filter reinigen oder ersetzen; • Ventile (in der Wohnung) reinigen. In den folgenden Abschnitten werden diese War- tungsarbeiten kurz näher erläutert. 4. Ziehen Sie die alten Filter (B) aus dem Com- Werden die Wartungsarbeiten am ComfoAir foAir. -
Seite 18: Ventile (In Der Wohnung) Reinigen
2.4.2 Ventile (in der Wohnung) reinigen Störungen Das Belüftungssystem kann mit den folgenden Ven- Eine Störung des ComfoAir wird wie folgt angezeigt: tilen ausgerüstet sein: • Auf der CC Luxe-Bedieneinheit erscheint eine Störungsmeldung; • Auf der CC-Ease erscheint eine Störungsmel- dung. In den folgenden Abschnitten werden diese ver- Abluftventil (STB) Abluftventil (STC) schiedenen Methoden der Fehler-Bericht kurz nä- Abluftventil (STB) -
Seite 19: Entsorgung
Entsorgung Besprechen Sie mit Ihrem Lieferanten, was Sie am Ende des Lebenszyklus mit Ihrem ComfoAir tun sollen. Können Sie das ComfoAir nicht zurückbringen, entsorgen Sie das Gerät nicht im normalen Hausmüll, sondern erkundigen Sie sich bei Ihrer Gemeinde nach Möglichkeiten für die Wiederverwendung von Komponenten oder die umwelt- freundliche Verarbeitung der Materialien. -
Seite 20: Informationen Für Den Installateur
3 Hinweise für den Installateur In diesem Kapitel wird beschrieben, wie Sie das ComfoAir installieren müssen. 3.1 ComfoAir Konfiguration Das ComfoAir besteht serienmäßig aus den folgenden Bauteilen: • Außengehäuse (A) aus beschichtetem Stahlblech; Innenraum (B) aus hochwertigem expandierten Polypropylen (E)PP; • 4 Anschlüsse (C) für die Luftkanäle; • 2 Filter (D) für die Luftreinigung. Filter Einstufung: Zuluft G4, Fortluft G4; • 2 energiesparende Gleichstrommotoren (E) mit Hochleistungslaufrad; • • HR (Hochleistungs)-Wärmetauscher (mit optionalem Enthalpietauscher) (F); • Konnektorplatine (H2) mit Anschlüssen für die CC Ease-Bedieneinheit und CC-Luxe Bedieneinheit, und die Sensoren mit 0 - 10 V-Steuerung;... -
Seite 21: Technische Spezifikationen
3.2 Technische Spezifikationen ComfoAir 350 Luxe nL (normale Luftmenge) Stufe Belüftungsleistung Leistung 40 m3/h bei 4 Pa 10 W tufe bweSend 120 m3/h bei 30 Pa 21 W tufe niedrig 180 m3/h bei 65 Pa 44 W tufe mittel 260 m3/h bei 140 Pa... - Seite 22 ComfoAir 350 Luxe HL (Hohe Luftmenge) Stufe Belüftungsleistung Leistung 40 m3/h bei 4 Pa 10 W tufe bweSend 140 m3/h bei 40 Pa 27 W tufe niedrig 180 m3/h bei 65 Pa 104 W tufe mittel 325 m3/h bei 215 Pa...
-
Seite 23: Maßskizze
maßskizze Ø160 Ø151 KONDENSATABLAUF KONDENSATABLAUF RECHTE AUSFÜHRUNG LINKE AUSFÜHRUNG KONDENSATABLAUF 1 1/4“... -
Seite 24: Installationsvoraussetzungen
Das ComfoAir ist in den folgenden Typen erhältlich: • Das Kabel, mit dem die CC-Ease- oder die CC Luxe-Bedieneinheit angeschlossen wird, muss die folgenden Voraussetzungen erfüllen: ComfoAir 350 L luxe ComfoAir 350 R luxe VV Kabeltyp: abgeschirmte 2 x 2 x 0,34 mm YSTY. ComfoAir 350 R luxe ComfoAir 350 L Luxe ERV Kabellänge: maximal 40 m. -
Seite 25: Montage Des Comfoair
Sie das ComfoAir an einer Wand mit einer Masse von mindestens 200 kg/m Für andere Wände empfehlen wir, den Monta- ComfoAir 350 - LINKS gesockel von Zehnder zur Aufstellung auf dem Boden zu verwenden (als Option erhältlich). Auf diese Weise werden Körperschallübertragun- gen so gut wie möglich vermieden. -
Seite 26: Anschluss Der Kondensatablauf
Einstellungen (vor allem Belüftungsregelungen) für das ComfoAir gewählt werden. Im Folgenden eine Übersicht der verfügba- ren P-Menüs: menü möglichkeiten ComfoAir 350 - LINKS Ablesen des Status (aus Menü P2) Einstellung von Zeitverzögerungen Einstellung der Belüftungsstufen Ablesen der Temperaturen Einstellung von Zusatzregelungen Einstellung von Zusatzregelungen Ablesen und Rücksetzen von Störungen... -
Seite 27: Cc Ease-Bedieneinheit
3.7.1 CC Ease-Bedieneinheit Zugang zu den P-menüs 1. Drücken Sie gleichzeitig 2 Sekunden auf Warten Sie, bis das „P-Menü“ auf dem Display erscheint. 6. Drücken Sie auf Einstellungen in den P-Menüs vornehmen Die mindest- und Höchstwerte für die verfügbaren Einstellparameter sind in der Software festgelegt. -
Seite 28: P-Menüs Für Den Installateur
3.7.2 P-menüs für den Installateur menüs mit einem leeren Feld können nur abgelesen werden menü P3 ¨ Belüftungsregelungen einstellen Werte Belüftungsregelungen Submenü Bezeichnung minimum maximum Standard Leistung (in %) des Abluftventilators 0% oder 15% 97% nL / HL 15% / 15% der abwesend tufe Leistung (in %) des Abluftventilators... - Seite 29 menü P5 ¨ Einstellung von Zusatzregelungen Werte Zusatzregelungen Submenü Bezeichnung minimum maximum Standard Aktivierung der 0 (= Nein) 1 (= Ja) Schornsteinfegerregelung. Vorhandensein eines 0 (= Nein) 1 (= Ja) Frostschutzelements angeben. Hinweis: Wenn ein Frostschutzelement werkseitig eingebaut wurde, ist es bereits angemeldet.
- Seite 30 Werte Zusatzregelungen Submenü Bezeichnung minimum maximum Standard Geben Sie Controller Prioritäten. • 0; Die höchste Luft Einstellung EINSCHLIEßLICH analogen Signaleingänge; • 1; Die höchste Luft Einstellung OHNE analoge Signaleingänge. Vorhandensein des Enthalpietau- 0 (= Nein) 2 (= Ja) schers angeben. • 0; kein Enthalpietauscher vorhan- • 1; Enthalpietauscher mit Feuchte- Sensor vorhanden...
- Seite 31 Werte (Störungs)info Submenü Bezeichnung minimum maximum Standard Vollständiger Reset • Drücken Sie 5 Sekunden auf an der CC Ease-Bedieneinheit um einen vollständigen Reset durchzu- führen. Nach einem vollständigen Reset werden alle ursprünglichen Werks- einstellungen wieder eingestellt. Hinweis: Nach einem vollständigen Reset meldet das ComfoAir, dass “nL / HL” (sie- he P56) und “Li / Re”...
- Seite 32 Werte (Störungs)info Bezeichnung minimum maximum Standard Höchsteinstellung analoger Eingang 2 0=positiv analoger Eingang 2 1=negative Einstellung analoger Eingang 2 Auslesen analoger Eingang 2 Analoger Eingang 3 0=abwesend 1=anwesend 0=Steuern 1=Regeln (analoger Eingang 3) Sollwert analoger Eingang 3 (Regeln) Mind.-Einstellung analoger Eingang 3 Höchsteinstellung analoger Eingang 3...
-
Seite 33: Einstellung Der Luftspezifikationen
3.8 Einstellung der Luftspezifikationen Das ComfoAir muss nach der Installation eingestellt werden. Die bautechnischen Überstromvorrichtungen Dies kann anhand der oben dargestellten Luftspezi- müssen mindestens 12 cm pro l/s betragen. fikationen des ComfoAir erfolgen. 5. Kontrollieren Sie, ob beide Ventilatoren in den Die Standardeinstellungen des ComfoAir, nL, lauten drei Drehzahlbereichen funktionieren. -
Seite 34: Wartungsinfo Für Den Installateur
Verwenden Sie zur Einstellung der Ventilato- ren das Diagramm mit den Luftspezifikatio- nen des ComfoAir. 9. Sollten die bisher eingestellten Luftmengen noch zu sehr abweichen: – Stellen Sie die Ventile nach. 10. Kontrollieren Sie nach der Einstellung aller Ven- tile noch einmal die gesamte Anlage. 11. -
Seite 35: Filterreinigung Bei Geräten Mit Frostschutzelement
9. Wärmetauscher inspizieren und ggf. reinigen; Verwenden Sie zur Reinigung der Ventilator- – Verwenden Sie zur Reinigung der Lamellen schaufeln eine weiche Bürste. eine weiche Bürste. – Entfernen Sie Verunreinigungen und Staub mit einem Staubsauger oder mit Druckluft Entfernen Sie den Staub mit einem Staub- (kein Hochdruck). -
Seite 36: Störungen
ansatz mit einem feuchten Tuch. 3.10.1 Störungsmelungen auf dem digitalen 13. montieren Sie alle Teile in umgekehrter Reihen- Bediengerät folge wieder. Im Folgenden finden Sie eine Übersicht der Stö- 14. Führen Sie den Selbsttest gemäß Menü P76 rungsmeldungen auf dem digitale Bediengerät. durch. -
Seite 37: Störungsübersicht
3.10.2 Störungsübersicht Nachstehend eine Störungsübersicht für die oben genannten Störungsmeldungen, die im Störungsfall auf dem Bildschirm des digitalen Bediengerätes angezeigt werden können. FilterI im CC Ease Drücken Sie auf bis die Anzeige verschwindet Entfernen Sie den Netzstecker Reinigen oder wechseln Sie die Filter Setzen Sie die Filter wieder ein... - Seite 38 Achtung! Temperatursensor der Dunstabzugshaube zu warm Berühren Sie nicht die Platine, Frostschutzelement und Nacherhitzer, wegen unter Spannung stehender Teile. Brennt etwas an Nein auf dem Herd Herd ausschalten Ziehen Sie und Wärmequelle den Netzstecker entfernen aus der Steckdose Nein Widerstand Entfernen Sie den Entfernen Sie Netzstecker und ersetzen...
- Seite 39 A0 / A10 / A11 ACHTUNG! Störung Berühren Sie nicht die Temperatursensor Platine, Frostschutzelement Tge / T und Nacherhitzer, wegen unter Spannung stehender Teile Entfernen Sie den Netzstecker Kontrollieren Sie den Widerstand des Temperatursensors; Siehe Tabelle Widerstand Nein Entfernen Sie den Entfernen Sie den Netzstecker Netzstecker und und ersetzen Sie die Platine...
- Seite 40 ACHTUNG! Störung Berühren Sie nicht die Frostschutzelement erwärmt Platine, Frostschutzelement sich nicht (ausreichend) und Nacherhitzer, wegen unter Spannung stehender Teile Entfernen Sie den Netzstecker Demotieren Sie die Filter, den Kunststofffrontdeckel und den Metalldeckel Ziehen Sie den Stecker von Frostschutzelement der Platine Ist der Widerstand auf dem Stecker von Nein...
-
Seite 41: Störungen (Oder Probleme) Ohne Meldungen
3.10.3 Störungen (oder Probleme) ohne meldungen Im Folgenden ist eine Übersicht der Störungen (oder Probleme) ohne Meldungen dargestellt. Problem / Störung Ursache Kontrolle / maßnahme Alles aus Speisespannung Kontrollieren Sie die Sicherung auf der Steuerplatine. • Wenn die Sicherung OK ist, dann ist die Leiterplatte defekt. Keine Netzspannung Netzspannung ist ausgefallen. -
Seite 42: Ersatzteile
3.11 Ersatzteile Im Folgenden eine Übersicht der verfügbaren Ersatzteile für das ComfoAir. Nummer Teil Artikelnummer Ventilatoren (links und rechts) 400200010 Steuerplatine in ComfoAir 400300010 Konnektorplatine in Aufbaugehäuse (oben) 400300032 Temperaturfühler T1 /T3 (oben im Gerät, bei Elektronikschlitten) 400300030 Temperaturfühler T2 / T4 (in Schneckenhaus der beiden Ventilatoren) 400300040 Servomotor &... -
Seite 43: Schaltplan: Comfoair 350 Luxe - Linksseitige Ausführung
3.12 Schaltplan: ComfoAir 350 – LINKSSEITIGE Ausführung Zuluft BYP/PIE T1/T3 T2/T4 VENT. (N) Blau (L3) Braun (L2) Schwarz (L1) Grau Display BYP/PIE T1/T3 T2/T4 VENT. RJ45 RS232 Badezimmerschalter Abluft Comm. Basis RS232 - PC Die Anschlüsse der CC Ease-Bedienein- heit müssen gekreuzt sein (Rx an Tx). -
Seite 44: Schaltplan: Comfoair 350 Luxe - Rechtsseitige Ausführung
3.13 Schaltplan: ComfoAir 350 – RECHTSSEITIGE Ausführung Abluft BYP/PIE T1/T3 T2/T4 VENT. (N) Blau (L3) Braun (L2) Schwarz (L1) Grau Display VENT. BYP/PIE T1/T3 T2/T4 RJ45 RS232 Badezimmerschalter Zuluft Comm. Basis RS232 - PC Die Anschlüsse der CC Ease-Bedienein- heit müssen gekreuzt sein (Rx an Tx). -
Seite 45: Ewg-Konformitätserklärung
Zehnder Group Nederland B.V. Lingenstraat 2 8028 PM Zwolle-NL Tel.: +31 (0)38-4296911 Fax: +31 (0)38-4225694 Handelsregister Zwolle 05022293 EWG-Konformitätserklärung Bezeichnung des Geräts : Wärmerückgewinnungsgeräte: ComfoAir 350 Serie Entspricht den Richtlinien : Maschinenrichtlinie (2006/42/EWG)) Niederspannungsvorschrift (2006/95/EWG) EMC-Vorschrift (2004/108/EWG) Zwolle, 05. Januar, 2010 Zehnder Group Nederland B.V. - Seite 48 Zehnder GmbH Almweg 34 77933 Lahr, Germany T +49 7821 586 0 F +49 7821 586 223 info@zehnder-systems.de www.zehnder-systems.de...
