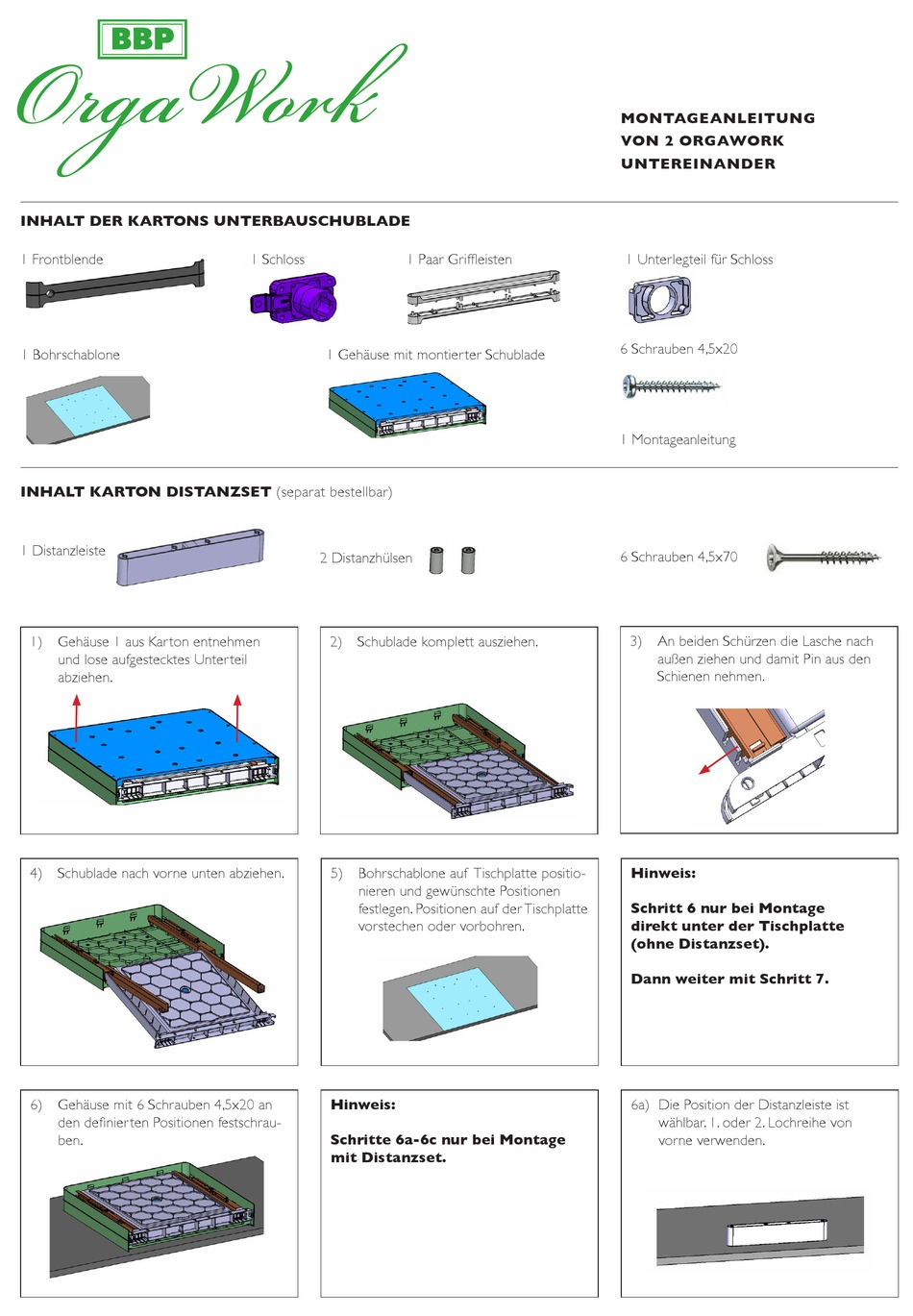

BBP OrgaWork Montageanleitung

OrgaWork
INHALT DER KARTONS UNTERBAUSCHUBLADE
1 Frontblende
1 Bohrschablone
INHALT KARTON DISTANZSET (separat bestellbar)
1 Distanzleiste
1) Gehäuse 1 aus Karton entnehmen
und lose aufgestecktes Unterteil
abziehen.
4) Schublade nach vorne unten abziehen.
6) Gehäuse mit 6 Schrauben 4,5x20 an
den deinierten Positionen festschrau-
ben.
1 Paar Grifleisten
1 Schloss
1 Gehäuse mit montierter Schublade
2 Distanzhülsen
2) Schublade komplett ausziehen.
5) Bohrschablone auf Tischplatte positio-
nieren und gewünschte Positionen
festlegen. Positionen auf der Tischplatte
vorstechen oder vorbohren.
Hinweis:
Schritte 6a-6c nur bei Montage
mit Distanzset.
MONTAGEANLEITUNG
VON 2 ORGAWORK
UNTEREINANDER
1 Unterlegteil für Schloss
6 Schrauben 4,5x20
1 Montageanleitung
6 Schrauben 4,5x70
3) An beiden Schürzen die Lasche nach
außen ziehen und damit Pin aus den
Schienen nehmen.
Hinweis:
Schritt 6 nur bei Montage
direkt unter der Tischplatte
(ohne Distanzset).
Dann weiter mit Schritt 7.
6a) Die Position der Distanzleiste ist
wählbar. 1. oder 2. Lochreihe von
vorne verwenden.
