POLYPOOL PP3130 Bedienungsanleitung Seite 15

105mm 61mm
Cod. 3130-3136-3138

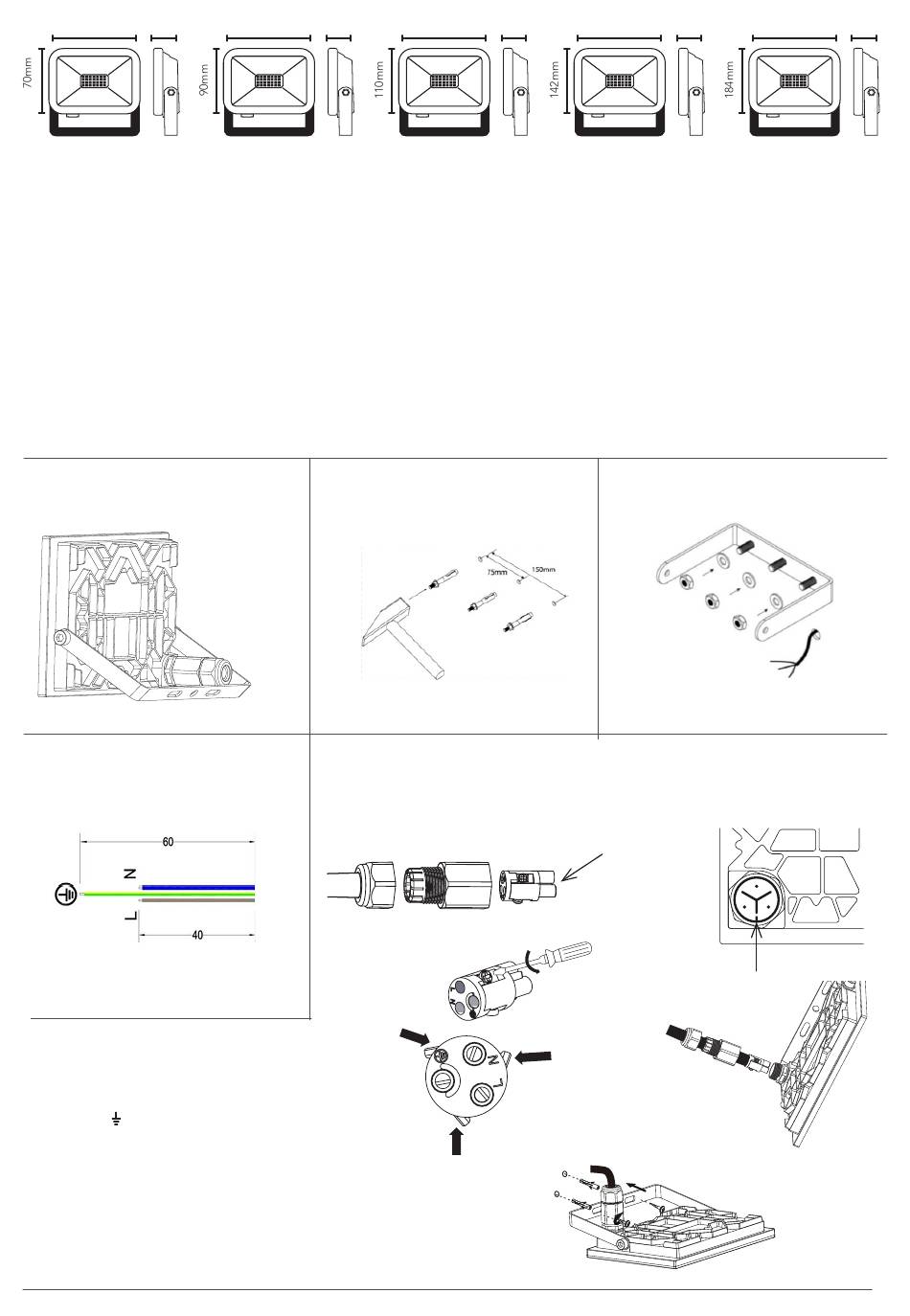

ANLEITUNG:
• Vor jedem Eingriff die Spannung durch Einwirken auf den Hauptschalter entfernen.
• Vor dem Bohren ist darauf zu achten, dass durch die Löcher keine Rohre, Kabel oder andere Anlagen des
Gebäudes beschädigt werden.
• Die Komponenten dieses Produktes bedürfen keiner Wartung. Wenn Komponenten beschädigt sind, das
Gerät abschließen und nicht mehr verwenden.
• Anmerkung Die Befestigungsschrauben werden nicht mitgeliefert. Es wird empfohlen geeignete Befesti-
gungsschrauben zu verwenden.
Den Bügel des Projektors entfernen.
Verwendung eines Gummikabels
(H05RN-F 3x1mm min 3x1mm
2
1Das Kabel in die Kabeldurchführung und in die
Kabelverschraubung einführen
2 Die Schrauben des Kabelsystems abschrauben und
die Kabel verkabeln (das gelb-grüne Kabel muss in
die Klemme eingesetzt werden)
3 Das Schnellverkabelungssystem in die Stecker an
dem Projektor befestigen. Den Spalt mit dem Flügel
am Sitz der Stecker übereinstimmen lassen (Abb.1)
4 Die Kabelverschraubung am Befestigungssystem
aufsetzen und am Projektor anziehen
Das Modell PP3138-PP3139 ist mit einem Kabel ausgestattet, welches nicht verkabelt werden muss.
135mm 61mm
Cod. 3131-3137-3139
An der Wand die Position der
Bohrlöcher kennzeichnen.
)
2
1
165mm 61mm
Cod. 3132
Spalt der
Verkabelungsvorrichtung
2
4
210mm 61mm
Cod. 3133
Die Bügel an der Wand montieren.
Abb. 1
Rückseite des
Projektors
Flügel
3
270mm 61mm
Cod. 3134
