Miller ZR-P RD Montageanleitung

Miller ZR-P RD Montageanleitung

Zirkulationsregler
Vorschau ausblenden
Diese Anleitung herunterladen
1
2
3
4
5
6
7
8
Inhaltsverzeichnis
Montageanleitung
Neue Zirkulation für Pumpenbetrieb

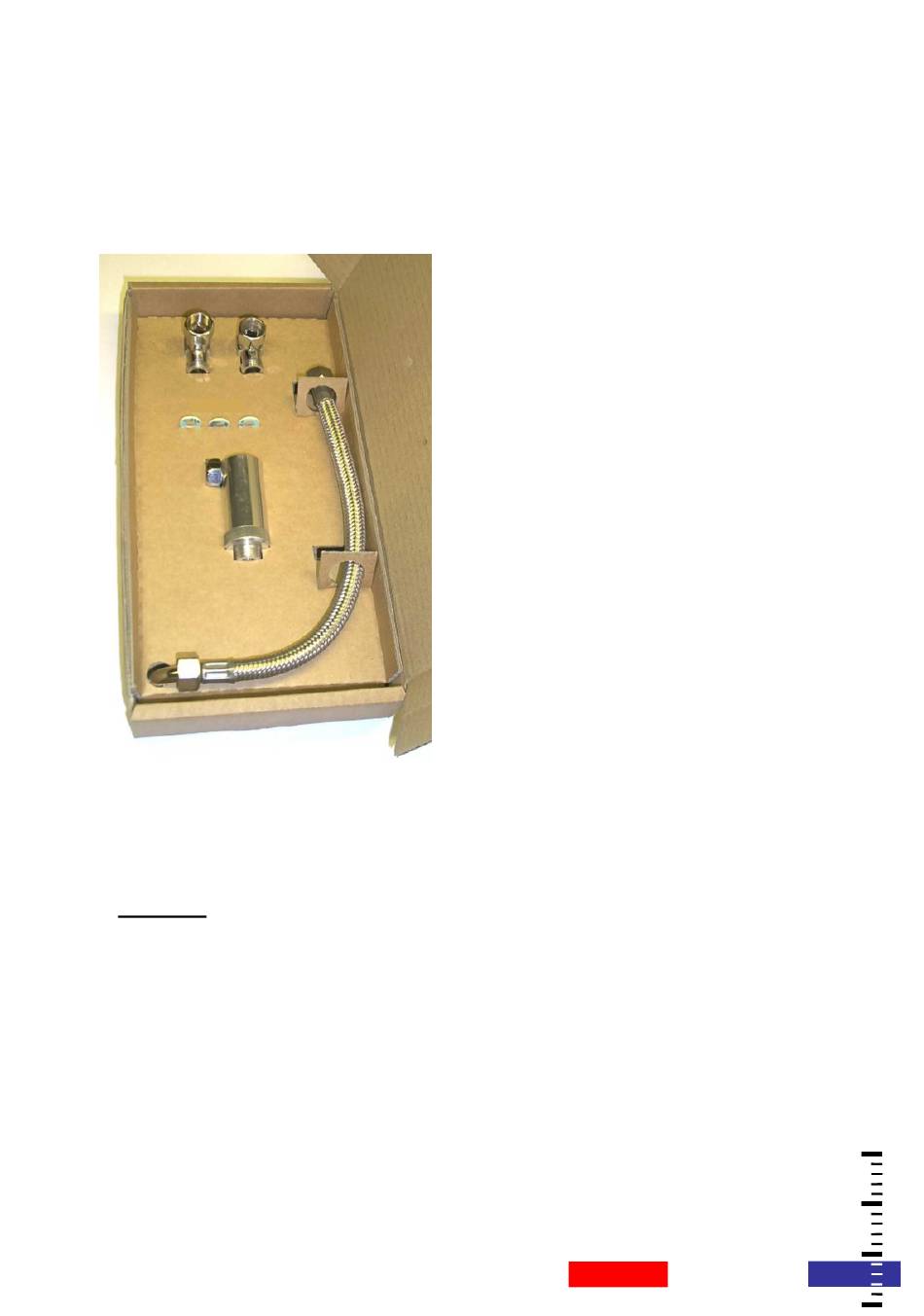

Foto:
Lieferumfang Zirkulationsregler
Typ ZR-P RD mit Einbauzubehör
Achtung:
Dieser Zirkulationsregler ist ausschließlich für den bestimmungsgemäßen Einbau
einer Zirkulationseinrichtung in Trinkwasseranlagen mit zentraler Warmwasser-
versorgung zulässig.
Die Speichertemperatur muss so gewählt werden, dass am Speicheraustritt keine
Legionellen austreten können (z.B. Ständige Temperatur von ≥ 60 °C). Achtung bei
Anlagen mit Aufladung durch Wärmepumpen (niedrige Speichertemperatur).
Der Leitungsbereich der klassischen Zirkulation muss frei von Legionellen sein.
Totleitungen im Leitungsnetz müssen vor Einbau rückgebaut werden.
Montage nur durch den Fachmann.
Der Hersteller haftet nicht für unsachgemäßen Einbau.
MONTAGEANLEITUNG
Lieferumfang
1 Stück
Zirkulationsregler
Typ ZR-P RD
2 Stück
T-Stück 3/8"
mit Überwurfmutter
zum Aufschrauben
auf Eckventile
1 Stück
Flexschlauch mit
beidseitig 3/8"-Überwurfmutter
3 Stück
Flachdichtungen
1 Stück
Montageanleitung
mit Checkliste für
schnelle Fehlersuche
Lieferumfang zusätzlich bei Komplettset
1 Stück
Pumpeneinheit ZPE ECO3
4 bis 27 W (300 mbar)
2 Stück
Klemmringverschraubung von
1" nach 22 mm-Rohr
Version
08/2020
MILLER
ENERGIESYSTEME GMBH
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Miller ZR-P RD

  • Seite 1 2 Stück Klemmringverschraubung von Foto: 1“ nach 22 mm-Rohr Lieferumfang Zirkulationsregler Typ ZR-P RD mit Einbauzubehör Achtung: Dieser Zirkulationsregler ist ausschließlich für den bestimmungsgemäßen Einbau einer Zirkulationseinrichtung in Trinkwasseranlagen mit zentraler Warmwasser- versorgung zulässig. Die Speichertemperatur muss so gewählt werden, dass am Speicheraustritt keine Legionellen austreten können (z.B.

  • Seite 2: Überprüfen Der Einbauvoraussetzungen

    Einbau der Neuen Zirkulation Überprüfen der Einbauvoraussetzungen Um eine sichere Funktion der Neuen Zirkulation zu gewährleisten, sowie Einbaufehler zu vermeiden, überprüfen Sie bitte die Einbauvoraussetzungen vor Einbaubeginn:  Sind Materialien Leitungsrohre geklärt? Mischinstallation (Leitungsroh- re teils Kupfer und teils Stahl) droht Korrosionsgefahr ...

  • Seite 3: Einbau Des Zirkulationsreglers

    Einbau des Zirkulationsreglers Der Einbau des Zirkulationsreglers sollte an der entferntesten Zapfstelle (Waschbecken) erfolgen. Es genügt ein Regler am Ende einer jeden Warmwasserleitung. Anschluss Foto: Unter einem Waschbecken eingebauter Zirkulationsregler Installation des Reglers:  Öffnen der Quetschverschraubung und Kürzen der beiden Anschlussrohre der Mischbatterie um ca.

  • Seite 4: Einbau Der Pumpeneinheit Zpe Eco3

    Einbau der Pumpeneinheit ZPE ECO3 Die Pumpeneinheit wird direkt in die Kaltwasserzuleitung eingesetzt, welche zum Spei- cher führt (Siehe Seite 2). Der RV-Bypass ist bereits im Gehäuse der Pumpe enthalten. Die Anschlüsse sind in 1“ IG ausgeführt und flach dichtend. Da in der Pumpeneinheit ein RV mit 25 mm Nennweite platziert ist (Durchgang für Zapfwasser), kann diese Pumpen- einheit auch für 2-Familienhäuser verwendet werden.

  • Seite 5: Schnittzeichnung Des Zirkulationsreglers

    2. Schnittzeichnung des Zirkulationsreglers Die Abdichtung des Gehäuses wird durch einen O-Ring vorgenommen, welcher durch das Verschrauben der beiden Gehäusehälften vorgespannt wird. Achtung beim Öffnen! Innenteile stehen unter Federdruck der Rückholfeder 6. Zusammenbau des Reglers: Innenteile in Reihenfolge 1 bis 7 (s. Skizze) einset- zen und Deckel aufschrauben bis Anschlag.

  • Seite 6: Checkliste Für Fehlersuche Bei Pumpenbetrieb

    Lösung: Stromanschluss und (ggf.) Schaltuhr kontrollieren. Falls trotz anliegender Versorgungs- spannung keine Funktion erkennbar- Pumpe austauschen. „ Lösung: ZR-P RD ausbauen, zerlegen, Kalkablagerungen im Zirkulationsregler und in Entkalker legen. Danach durch stark kalkhaltiges Wasser. Wiedereinbau (siehe Seite 5). (Bei Einbau vor 2014) Funktionstest im eingebauten Zustand durchführen (siehe Seite 7).
  • Seite 7 Funktion prüfen im eingebauten Zustand Wasser ausgespült (vor allem bei Stahlroh- (siehe Beschreibung unten) (leicht handwarmes ren), welche das Ventil des ZR-P RD Prüfung Rückflussverhinderer im ZR-P RD: Wasser zu Beginn blockieren und ein Schließen des Schließen Warmwassereckventil wäre normal) Thermostats verhindern.
  • Seite 8 Miller Energiesysteme GmbH Schwalbenstr. 32 71263 Weil der Stadt Geschäftsführer: Bernhard Miller Sitz der Gesellschaft: 71263 Weil der Stadt Tel: +49 (0)7033 – 39 19 85 Fax: +49 (0)7033 – 39 19 86 Mail: info@miller-energiesysteme.de Internet: www.miller-energiesysteme.de MILLER MONTAGEANLEITUNG ENERGIESYSTEME GMBH...
