microSYST mipick MP Benutzerhandbuch
Pick-to-light-system
Inhaltszusammenfassung für microSYST mipick MP

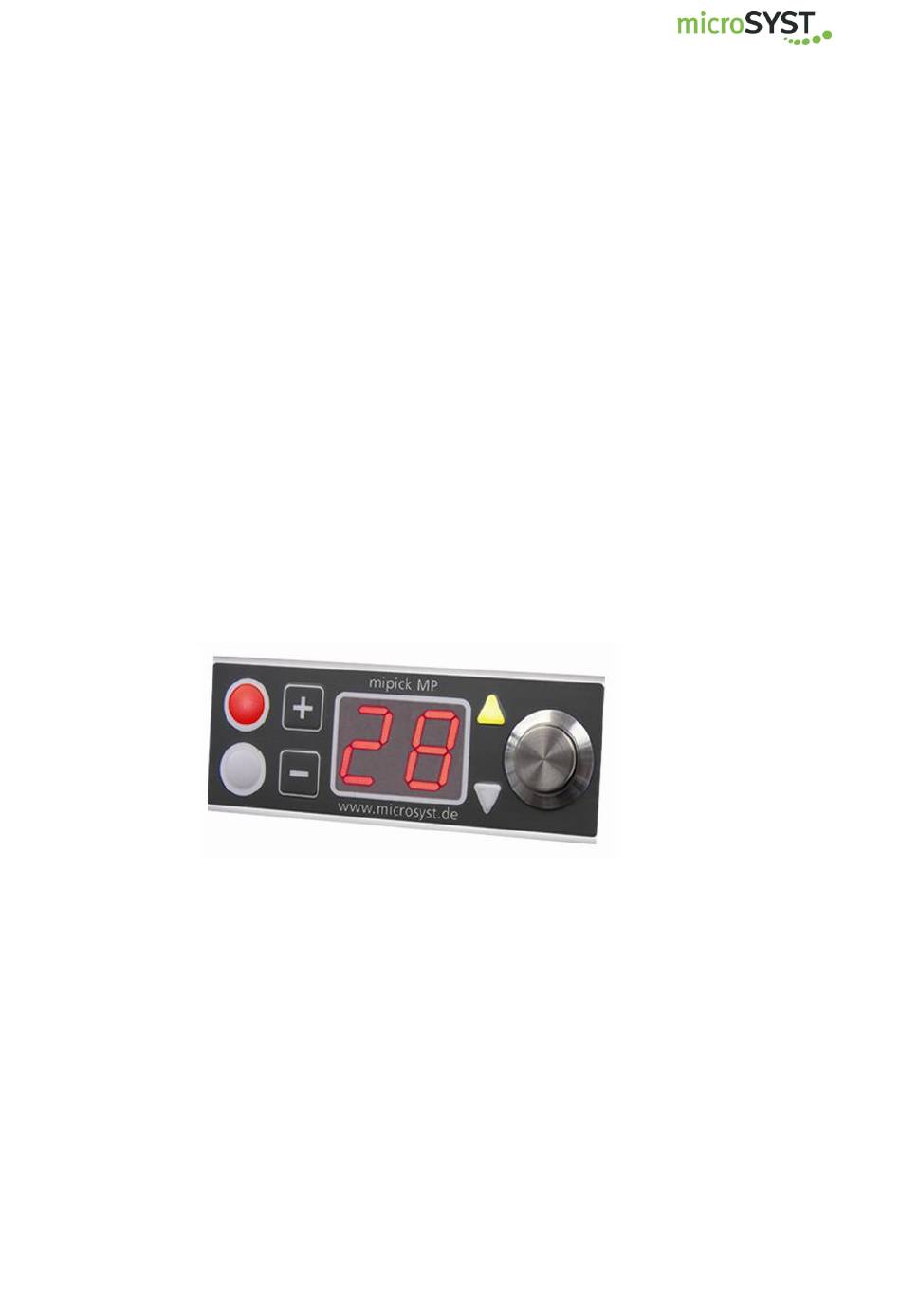

- Seite 1 MP Pick-to-Light-System Benutzerhandbuch microSYST Systemelectronic GmbH, Am Gewerbepark 11, 92670 Windischeschenbach +49 9681 91960-0, +49 9681 91960-10, info@microsyst.de, www.microsyst.de...
-
Seite 2: Inhaltsverzeichnis
Verteilereinheit für Profibus-DP Pickdisplays VERKABELUNG Verteilereinheit Displayschacht mipick Busabschluss ETHERNET Konfiguration der Ethernet-Schnittstelle Ethernet-Kommunikation 5.2.1 Kommandos senden 5.2.2 Statusmeldungen empfangen Seite 2 microSYST Systemelectronic GmbH, Am Gewerbepark 11, 92670 Windischeschenbach Tel. +49 9681 91960-0 Fax +49 9681 91960-10, www.microsyst.de, info@microsyst.de... - Seite 3 Aufbau der Statusmeldungen 7.2.1 Kommandobestätigung 7.2.2 Ereignismeldung 7.2.3 Busteilnehmer-Meldung Steuerkommando mipick MP20 Steuerkommando mipick MP80 Zusätzliche Kommandos DARSTELLBARE ZEICHEN KONFORMITÄTSERKLÄRUNG VERSIONSÜBERSICHT Seite 3 microSYST Systemelectronic GmbH, Am Gewerbepark 11, 92670 Windischeschenbach Tel. +49 9681 91960-0 Fax +49 9681 91960-10, www.microsyst.de, info@microsyst.de...
-
Seite 4: Allgemeines
Einarbeitung. Das begrenzte Platzangebot stellt je- doch viele Pick-to-Light Systeme vor eine unlösbare Aufgabe. Die Firma microSYST hat mit der Entwicklung des „mipick MP“ genau dieses Problem in Angriff genommen. „mipick MP“ steht für Montage und Installation ohne großen Aufwand dank vereinfachter Verkabelung und neu entwickelter, softwaregesteuerter Pro- grammierung. -
Seite 5: Systemübersicht
100 Displays betrie- ben werden können. Verteilereinheit RS485, 24 VDC Strang 1 Strang 2 Pickdisplay Pickdisplay Pickdisplay Pickdisplay Busabschlussplatine Busabschlussplatine Seite 5 microSYST Systemelectronic GmbH, Am Gewerbepark 11, 92670 Windischeschenbach Tel. +49 9681 91960-0 Fax +49 9681 91960-10, www.microsyst.de, info@microsyst.de... -
Seite 6: Komponenten
3.1.1 Verteilereinheit für Ethernet TCP/IP Netzteil Interface Sicherungsautomat Ethernet/mipick 230 VAC mipick Displays mipick Displays Ethernet TCP/IP Strang 2 Strang 1 Seite 6 microSYST Systemelectronic GmbH, Am Gewerbepark 11, 92670 Windischeschenbach Tel. +49 9681 91960-0 Fax +49 9681 91960-10, www.microsyst.de, info@microsyst.de... - Seite 7 Netzwerkverbindung mit 10 MBaud keine physikalische Netzwerkverbindung keine aktive TCP/IP-Verbindung FAULT aktive TCP/IP-Verbindung hergestellt Grün kein Datenverkehr auf RS-Schnittstelle Flackern Datenverkehr auf RS-Schnittstelle Seite 7 microSYST Systemelectronic GmbH, Am Gewerbepark 11, 92670 Windischeschenbach Tel. +49 9681 91960-0 Fax +49 9681 91960-10, www.microsyst.de, info@microsyst.de...
- Seite 8 Busabschluss Busabschluss gesetzt kein Busabschluss Der Busabschluss muss gesetzt sein, falls das Interface an erster Stelle im RS485-Bus angeschlossen ist. Seite 8 microSYST Systemelectronic GmbH, Am Gewerbepark 11, 92670 Windischeschenbach Tel. +49 9681 91960-0 Fax +49 9681 91960-10, www.microsyst.de, info@microsyst.de...
-
Seite 9: Verteilereinheit Für Profibus-Dp
3.1.2 Verteilereinheit für Profibus-DP Netzteil Sicherungsautomat Interface Profibus/mipick mipick Displays mipick Displays 230 VAC Strang 2 Strang 1 Profibus IN Profibus OUT Seite 9 microSYST Systemelectronic GmbH, Am Gewerbepark 11, 92670 Windischeschenbach Tel. +49 9681 91960-0 Fax +49 9681 91960-10, www.microsyst.de, info@microsyst.de... - Seite 10 (DP-OUT-QBS muss noch auf DP-IN-TBS ge- setzt werden) Controller nicht hochgelaufen (Hardware-Fehler) Controller hochgelaufen grün (RUN) kurz aus Profibus DP-Togglebyte-Änderung (flackern) (Kommando oder Statusmeldung übergeben) Seite 10 microSYST Systemelectronic GmbH, Am Gewerbepark 11, 92670 Windischeschenbach Tel. +49 9681 91960-0 Fax +49 9681 91960-10, www.microsyst.de, info@microsyst.de...
- Seite 11 Veränderung senden (außerdem nur bei Anforderung (C0, C1 oder nach dem Einschalten und jedem DP- C2) senden Kommunikations-Neustart) ■ ■ ■ ■ Seite 11 microSYST Systemelectronic GmbH, Am Gewerbepark 11, 92670 Windischeschenbach Tel. +49 9681 91960-0 Fax +49 9681 91960-10, www.microsyst.de, info@microsyst.de...
-
Seite 12: Pickdisplays
80 x 30 mm (B x H) Schachttiefe inkl. Display: 30 mm Gehäusefarbe: natur mit grauer Folie Befestigung: Schnappmontage Schutzart: frontseitig IP40 Betriebstemperatur: 0...+50°C Lagertemperatur: -25...+70°C Seite 12 microSYST Systemelectronic GmbH, Am Gewerbepark 11, 92670 Windischeschenbach Tel. +49 9681 91960-0 Fax +49 9681 91960-10, www.microsyst.de, info@microsyst.de... - Seite 13 170 x 30 mm (B x H) Schachttiefe inkl. Display: 30 mm Gehäusefarbe: natur mit grauer Folie Befestigung: Schnappmontage Schutzart: frontseitig IP40 Betriebstemperatur: 0...+50°C Lagertemperatur: -25...+70°C Seite 13 microSYST Systemelectronic GmbH, Am Gewerbepark 11, 92670 Windischeschenbach Tel. +49 9681 91960-0 Fax +49 9681 91960-10, www.microsyst.de, info@microsyst.de...
-
Seite 14: Adressierung
über einen USB/RS485-Wandler mit dem Konfigurationsrechner verbunden. Wählen Sie die Schnittstelle und drücken Sie den Button „Verbindung herstel- len“. Seite 14 microSYST Systemelectronic GmbH, Am Gewerbepark 11, 92670 Windischeschenbach Tel. +49 9681 91960-0 Fax +49 9681 91960-10, www.microsyst.de, info@microsyst.de... - Seite 15 In der Software erhöht sich nun die aktuelle Adresse. Fahren Sie fort, bis alle Displays am Bus adressiert sind. Stoppen Sie die Programmierung mit „Adressierung beenden“. Seite 15 microSYST Systemelectronic GmbH, Am Gewerbepark 11, 92670 Windischeschenbach Tel. +49 9681 91960-0 Fax +49 9681 91960-10, www.microsyst.de, info@microsyst.de...
-
Seite 16: Verkabelung
MP Benutzerhandbuch 4 Verkabelung Seite 16 microSYST Systemelectronic GmbH, Am Gewerbepark 11, 92670 Windischeschenbach +49 9681 91960-0, +49 9681 91960-10, info@microsyst.de, www.microsyst.de... -
Seite 17: Verteilereinheit
Ethernet: Profibus DP Displayschnittstelle Hier werden für jeden Displaystrang RS485-Bus und Spannungsversorgung be- reitgestellt. Strang 2 Strang 1 zum Displayschacht Seite 17 microSYST Systemelectronic GmbH, Am Gewerbepark 11, 92670 Windischeschenbach +49 9681 91960-0, +49 9681 91960-10, info@microsyst.de, www.microsyst.de... -
Seite 18: Displayschacht
Schutzschlauch wird das Flachbandkabel in den Schacht geführt. 4.3 mipick von Verteilereinheit 4.4 Busabschluss Nach dem letzten Display im Strang wird die Busabschlussplatine angesteckt: Seite 18 microSYST Systemelectronic GmbH, Am Gewerbepark 11, 92670 Windischeschenbach +49 9681 91960-0, +49 9681 91960-10, info@microsyst.de, www.microsyst.de... -
Seite 19: Ethernet
Tragen Sie die gewünschte IP-Adresse des Interfaces in die ARP-Tabelle ein: ARP -S XXX.XXX.XXX.XXX xx-xx-xx-xx-xx-xx <CR> XXX.XXX.XXX.XXX : gewünschte IP-Adresse xx-xx-xx-xx-xx-xx : Ethernet-MAC-Adresse des Interfaces (siehe Aufkleber an der RJ45-Buchse) Seite 19 microSYST Systemelectronic GmbH, Am Gewerbepark 11, 92670 Windischeschenbach +49 9681 91960-0, +49 9681 91960-10, info@microsyst.de, www.microsyst.de... - Seite 20 Hiermit ist die Konfiguration der Ethernet-Schnittstelle abgeschlossen. Ab jetzt kann das Ansteuertelegramm über die eingestellte IP-Adresse (TCP/IP- Verbindung auf Port 10001) gesendet werden. Seite 20 microSYST Systemelectronic GmbH, Am Gewerbepark 11, 92670 Windischeschenbach +49 9681 91960-0, +49 9681 91960-10, info@microsyst.de, www.microsyst.de...
-
Seite 21: Ethernet-Kommunikation
Kommandos und „Statusmeldungen“ sind im Kapitel „Telegrammaufbau“ beschrie- ben. Sie haben folgenden Aufbau: Adresse des Pickdisplays Länge der Daten Daten 1 Byte 1 Byte n Bytes Seite 21 microSYST Systemelectronic GmbH, Am Gewerbepark 11, 92670 Windischeschenbach +49 9681 91960-0, +49 9681 91960-10, info@microsyst.de, www.microsyst.de... -
Seite 22: Kommandos Senden
04 08 80 20 20 31 32 00 00 00 (Adresse = 4, Länge = 8 Bytes, Daten = 80 20 20 31 32 00 00 00) Seite 22 microSYST Systemelectronic GmbH, Am Gewerbepark 11, 92670 Windischeschenbach +49 9681 91960-0, +49 9681 91960-10, info@microsyst.de, www.microsyst.de... -
Seite 23: Statusmeldungen Empfangen
In obigen Beispielen wird jeweils nur eine Statusmeldung auf einmal übergeben. Lie- gen jedoch mehrere Statusmeldungen vor, so werden diese gleichzeitig übergeben. Seite 23 microSYST Systemelectronic GmbH, Am Gewerbepark 11, 92670 Windischeschenbach +49 9681 91960-0, +49 9681 91960-10, info@microsyst.de, www.microsyst.de... -
Seite 24: Profibus Dp
Gesamtlänge von 300 Byte (Input + Output) nicht über- schritten werden darf. Standardkonfiguration: 0x3F, 16 Input-/Outputbytes Seite 24 microSYST Systemelectronic GmbH, Am Gewerbepark 11, 92670 Windischeschenbach +49 9681 91960-0, +49 9681 91960-10, info@microsyst.de, www.microsyst.de... -
Seite 25: Parametrierdaten
Die Standardparametrierung ist notwendig und wird üblicherweise von den verwendeten DP-Konfiguratoren hinzugefügt. 6.1.4 Diagnosedaten Das Interface unterstützt keine erweiterten Diagnosedaten. Es wird die Stan- darddiagnose verwendet. Seite 25 microSYST Systemelectronic GmbH, Am Gewerbepark 11, 92670 Windischeschenbach +49 9681 91960-0, +49 9681 91960-10, info@microsyst.de, www.microsyst.de... -
Seite 26: Dp-Kommunikation
Statusmeldung ausreichend Platz findet. Es darf aber auch die maximale I/O-Breite nicht überschritten werden (siehe Kapitel „Konfigurati- onsdaten“). Seite 26 microSYST Systemelectronic GmbH, Am Gewerbepark 11, 92670 Windischeschenbach +49 9681 91960-0, +49 9681 91960-10, info@microsyst.de, www.microsyst.de... -
Seite 27: Kommandos Senden
DP-OUT(hex) = 01 XX 0A 04 08 80 20 20 31 32 00 00 00 4. „QBK“ abwarten: DP-IN(hex) = 00 XX XX XX ... ▼ DP-IN(hex) = 01 XX XX XX ... Seite 27 microSYST Systemelectronic GmbH, Am Gewerbepark 11, 92670 Windischeschenbach +49 9681 91960-0, +49 9681 91960-10, info@microsyst.de, www.microsyst.de... -
Seite 28: Statusmeldungen Empfangen
„Daten“ = 80 (Kommandobestätigung) 3. „QBS” auf Wert von “TBS” setzen: ▼ DP-OUT(hex) = XX 01 XX XX XX ... Seite 28 microSYST Systemelectronic GmbH, Am Gewerbepark 11, 92670 Windischeschenbach +49 9681 91960-0, +49 9681 91960-10, info@microsyst.de, www.microsyst.de... - Seite 29 Durch Umstellen des DIP-Schalters S3-3 auf „ON“ kann aber auch erreicht wer- den, dass jede Statusmeldung einzeln gemeldet wird (um die Auswertung auf DP-Master-Seite zu vereinfachen). Seite 29 microSYST Systemelectronic GmbH, Am Gewerbepark 11, 92670 Windischeschenbach +49 9681 91960-0, +49 9681 91960-10, info@microsyst.de, www.microsyst.de...
-
Seite 30: Telegrammaufbau
„abgepollt“. Wird dabei ein Statusbyte ungleich 0 ODER mindestens ein zusätzliches „Parameterbyte“ empfangen, so liegt ein Ereignis vor. Dieses wird dann vom Interface an den Steuerrechner weitergeleitet. Seite 30 microSYST Systemelectronic GmbH, Am Gewerbepark 11, 92670 Windischeschenbach +49 9681 91960-0, +49 9681 91960-10, info@microsyst.de, www.microsyst.de... -
Seite 31: Busteilnehmer-Meldung
: Busteilnehmermeldung C1 anfordern : Busteilnehmermeldung C2 (falls 128 Adressen) anfordern : Busteilnehmermeldungen C1 und C2 (falls 128 Adressen) anfordern Seite 31 microSYST Systemelectronic GmbH, Am Gewerbepark 11, 92670 Windischeschenbach +49 9681 91960-0, +49 9681 91960-10, info@microsyst.de, www.microsyst.de... -
Seite 32: Steuerkommando Mipick Mp20
10 = 1,1 s 11 = 0,8 s Bit 5=0 +/- Tastendrücke nicht melden 5=1: +/- Tastendrücke melden Bit 6, 7: reserviert (=0) Seite 32 microSYST Systemelectronic GmbH, Am Gewerbepark 11, 92670 Windischeschenbach +49 9681 91960-0, +49 9681 91960-10, info@microsyst.de, www.microsyst.de... - Seite 33 Stelle im Telegramm einfach zwei Leerzeichen (20 ) gesendet werden. Dann findet auch kein Wechsel zwischen den beiden Feldern auf der Anzeige statt. Seite 33 microSYST Systemelectronic GmbH, Am Gewerbepark 11, 92670 Windischeschenbach +49 9681 91960-0, +49 9681 91960-10, info@microsyst.de, www.microsyst.de...
-
Seite 34: Steuerkommando Mipick Mp80
01 = : Bit 7=1: LED 2 schnell blinken 10 = : 11 = dunkel * Bit muss zum Blinken gesetzt sein Seite 34 microSYST Systemelectronic GmbH, Am Gewerbepark 11, 92670 Windischeschenbach +49 9681 91960-0, +49 9681 91960-10, info@microsyst.de, www.microsyst.de... - Seite 35 Nur Optionen auswerten Optionen 3 (Byte 18): Bit 5 Text und Wert (Bytes 4-15) werden ignoriert Kommandobestätigung: Adresse Länge Kommandobestätigung 0…127 Seite 35 microSYST Systemelectronic GmbH, Am Gewerbepark 11, 92670 Windischeschenbach +49 9681 91960-0, +49 9681 91960-10, info@microsyst.de, www.microsyst.de...
- Seite 36 Bit 2 = 1: „+“ Taste gedrückt 0…127 Bit 3 = 1: „-“ Taste gedrückt Bit 4...7 : Reserviert (= 0) Seite 36 microSYST Systemelectronic GmbH, Am Gewerbepark 11, 92670 Windischeschenbach +49 9681 91960-0, +49 9681 91960-10, info@microsyst.de, www.microsyst.de...
- Seite 37 LED Pfeil unten LED Pfeil oben 6 - 334 LED Matrix (47x7 LEDs, zeilenweise v. links oben nach rechts unten) Seite 37 microSYST Systemelectronic GmbH, Am Gewerbepark 11, 92670 Windischeschenbach +49 9681 91960-0, +49 9681 91960-10, info@microsyst.de, www.microsyst.de...
-
Seite 38: Zusätzliche Kommandos
Lampentest Daten Adresse Länge Kommando Lampentest = starten 0…127, 255 = Broadcast = stoppen Kommandobestätigung: Daten Adresse Länge Kommando 0…127 Seite 38 microSYST Systemelectronic GmbH, Am Gewerbepark 11, 92670 Windischeschenbach +49 9681 91960-0, +49 9681 91960-10, info@microsyst.de, www.microsyst.de... - Seite 39 Bit 2 = 1: „+“ Taste gedrückt 0…127 Bit 3 = 1: „-“ Taste gedrückt Bit 4...7: reserviert (= 0) Seite 39 microSYST Systemelectronic GmbH, Am Gewerbepark 11, 92670 Windischeschenbach +49 9681 91960-0, +49 9681 91960-10, info@microsyst.de, www.microsyst.de...
-
Seite 40: Darstellbare Zeichen
Segment a* Space Segment b* Segment c* Segment d* Segment e* Segment f* Segment g* Punkt dp* *Zuordnung der Segmente Seite 40 microSYST Systemelectronic GmbH, Am Gewerbepark 11, 92670 Windischeschenbach +49 9681 91960-0, +49 9681 91960-10, info@microsyst.de, www.microsyst.de... - Seite 41 8.2 Pickdisplay MP80 Beim Display MP80 ist ein Großteil des ASCII Zeichensatzes (Bytes 32 bis 127) darstellbar (Buchstaben, Zahlen, Sonderzeichen). Seite 41 microSYST Systemelectronic GmbH, Am Gewerbepark 11, 92670 Windischeschenbach +49 9681 91960-0, +49 9681 91960-10, info@microsyst.de, www.microsyst.de...
-
Seite 42: Konformitätserklärung
Richtlinie 2014/35/EU +A2:2013 Low Voltage Directive RoHS Richtlinie 2011/65/EU EN50581:2012 RoHS Directive Windischeschenbach, 16.11.2017 Manuel Raß Geschäftsführer / General Manager Seite 42 microSYST Systemelectronic GmbH, Am Gewerbepark 11, 92670 Windischeschenbach +49 9681 91960-0, +49 9681 91960-10, info@microsyst.de, www.microsyst.de... -
Seite 43: Versionsübersicht
Bemerkungen, Beschreibungen 1.00 29.04.14 Dokument erstellt 1.10 03.05.16 Konformitätserklärung 1.20 13.09.17 Display MP80 hinzugefügt Adressänderung Zertifiziert nach DIN EN ISO 9001. Seite 43 microSYST Systemelectronic GmbH, Am Gewerbepark 11, 92670 Windischeschenbach +49 9681 91960-0, +49 9681 91960-10, info@microsyst.de, www.microsyst.de...
