Bedienelemente, Anschlüsse und Anzeigen
Sicherheit
Bedienelemente,
Anschlüsse und
Anzeigen
Nr

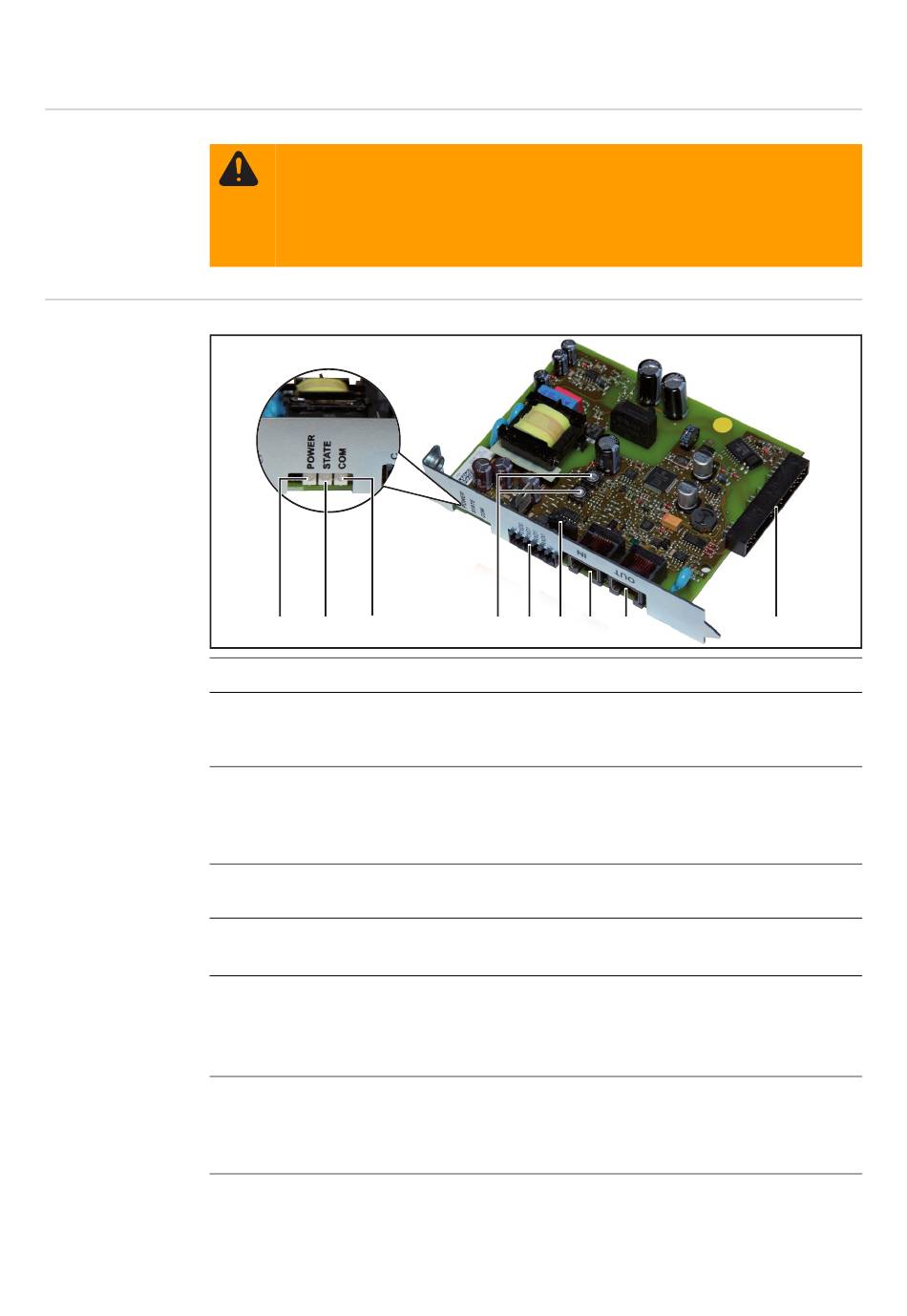

(1)
(2)
(3)
(4)
(5)
(6)
(7)
WARNUNG! Fehlbedienung kann schwerwiegende Personen- und Sachschä-
den verursachen. Beschriebene Funktionen erst anwenden, wenn folgende Do-
kumente vollständig gelesen und verstanden wurden:
-
diese Bedienungsanleitung
-
sämtliche Bedienungsanleitungen der Systemkomponenten, insbesondere
Sicherheitsvorschriften
(1)
(2)
(3)
Funktion
LED Power
-
leuchtet grün bei ausreichender Stromversorgung
-
leuchtet nicht bei mangelhafter oder nicht vorhandener Stromversorgung
LED State
leuchtet oder blinkt rot bei einem Fehler
Die genaue Beschreibung der LED State ist im Abschnitt „Fehlerdiagnose, Fehler-
behebung" zu finden.
LED COM
-
leuchtet gelb bei Modbus-Anfragen vom Modbus-Master
Einstellräder Modbus ID
zum Einstellen der Modbus Geräte-ID
Modbus-Anschluss (RS485)
6-poliger Anschluss zur Verbindung mit dem Modbus-Master.
Die Anschlussklemmen am Stecker sind für einen maximalen Kabelquerschnitt
von 1,5 mm² ausgelegt.
Jumper Modbus-Anschluss
zum Konfigurieren des Modbus-Anschlusses:
-
2-Draht oder 4-Draht Anschluss
-
interner Busabschluss mit 120 Ohm Widerstand (ja/nein)
RJ45-Anschluss „Solar Net IN"
Solar Net Eingang für die Verbindung mit anderen DATCOM-Komponenten
(z.B. Wechselrichter, Sensorkarten, etc.)
(4)
(5)
(6)
(7)
12
(8)
(9)
