Baumer OHDK 25G6912 Bedienungsanleitung

Optoelektronische Sensoren
Photo electric sensors
Cellules opto-électroniques
OHDK 25G6912
Laser-Lichttaster mit
Hintergrundausblendung
background suppression
D
élimination de l'arrière-plan
IND. CONT. EQ.
11079991
Baumer Electric AG · CH-8501 Frauenfeld
Phone +41 (0)52 728 1122 · Fax +41 (0)52 728 1144
Canada Italy
Baumer Inc. Baumer Italia S.r.l.
CA-Burlington, ON L7M 4B9 IT-20090 Assago, MI
Phone +1 (1)905 335-8444 Phone +39 (0)2 45 70 60 65
China Singapore
Baumer (China) Co., Ltd. Baumer (Singapore) Pte. Ltd.
CN-201612 Shanghai SG-339412 Singapore
Phone +86 (0)21 6768 7095 Phone +65 6396 4131
Denmark Sweden
Baumer A/S Baumer A/S
DK-8210 Aarhus V SE-56133 Huskvarna
Phone: +45 (0)8931 7611 Phone +46 (0)36 13 94 30
France Switzerland
Baumer SAS Baumer Electric AG
FR-74250 Fillinges CH-8501 Frauenfeld
Phone +33 (0)450 392 466 Phone +41 (0)52 728 1313
Germany United Kingdom
Baumer GmbH Baumer Ltd.
DE-61169 Friedberg GB-Watchfield, Swindon, SN6 8TZ
Phone +49 (0)6031 60 07 0 Phone +44 (0)1793 783 839
India USA
Baumer India Private Limited Baumer Ltd.
IN-411058 Pune US-Southington, CT 06489
Phone +91 20 66292400 Phone +1 (1)860 621-2121
www.baumer.com/worldwide
1/3

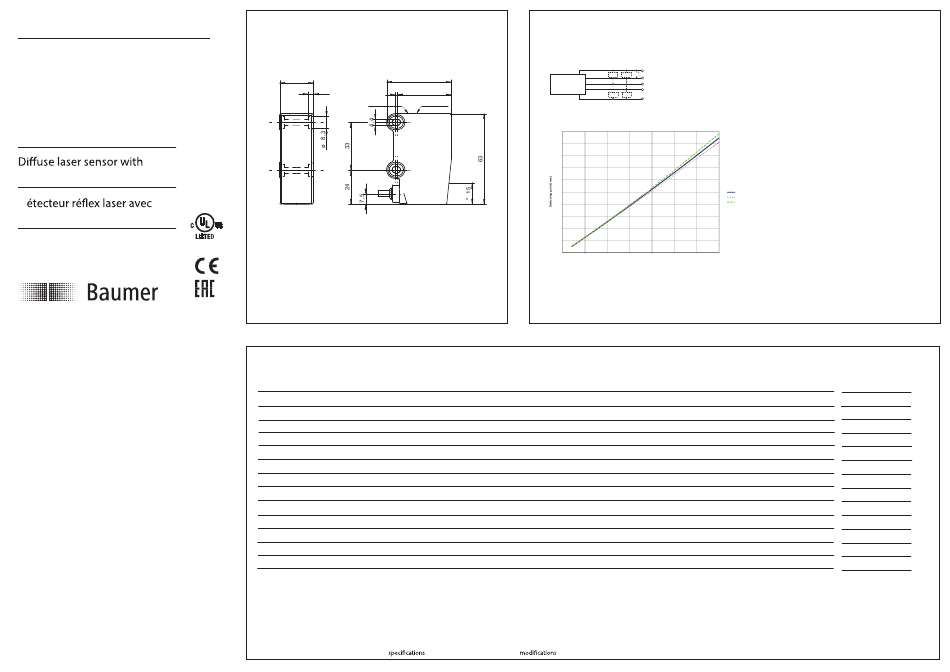

Abmessungen Dimensions
23,4
3,4
LED
1DD2
• Alle Masse in mm
• All dimensions in mm
• Toutes les dimensions en mm
Technische Daten
Tastweite Tw
Tastbereich Tb (Reflektivität 90%)
Schwarz/weiss Verschiebung
Betriebsspannungsbereich +Vs (UL-Class 2)
Stromaufnahme max. (ohne Last)
Ausgangsstrom
Spannungsabfall Vd
Ansprechzeit- / Abfallzeit
Kurzschlussfest
Verpolungsfest
Arbeitstemperatur
Schutzart
Laserklasse
max. Anzugsdrehmoment
Technische Änderungen vorbehalten Technical
Dimensions Elektrischer Anschluss
45
Push
Pull
1,5 37,5
Teach-in
2000
1800
1600
1400
1200
1000
800
600
400
200
0
0
* Senderachse
• Vor dem Anschliessen des Sensors die Anlage spannungsfrei schalten.
* Emitter axis
• Disconnect power before connecting the sensor.
* Axe de l'émetteur
• Mettre l`installation hors tension avant le raccordement du détecteur.
Technical data
Sensing distance Tw
Sensing range Tb (reflectivity 90%)
Black/white shift
Voltage supply range +Vs (UL-Class 2)
Current consumption max. (no load)
Output current
Voltage drop Vd
Response time / release time
Short circuit protection
Reverse polarity protection
Operating temperature
Protection class
Laser class
max. tightening torque
subject to change Sous réserve de techniques
Connection diagram
BN (1)
+V
S
BN = Braun/brown/brun
Z
WH (2) Z
Teach-in
WH = Weiss/white/blanc
BK (4)
output 1
GY (5)
BK = Schwarz/black/noir
output 2
Z Z
BU (3)
BU = Blau/blue/bleu
0 V
GY = Grau/grey/gris
Schaltpunkt / Switching point
Point de commutation
Switching point
Switch-on
Switch-off
250 500 750 1000 1250 1500 1750
Object distance (mm)
Données techniques
Portée Tw
Plage de détection Tb (reflectivity 90%)
Comportement noir-blanc
Plage de tension +Vs (UL-Class 2)
Consommation max. (sans charge)
Courant de sortie
Tension résiduelle Vd
Temps d'activation / désactivation
Protégé contre courts-circuits
Protégé contre inversion de polarité
Température de service
Classe de protection
Laser classe
Couple max. de serrage
Schéma de raccordement
Tastbereich / Sensing distance
Plage de détection
Der Tastbereich ist abhängig von der Reflektivität des Referenzobjekts,
es besteht keine Schwarz- / Weissverschiebung.
The sensing distance is depending on the reflectivity of the reference
object, there is no displacement between black and white.
La plage de détection dépend de la réflectivité de la référence. Il n'y a
pas de déplacement noir/blanc.
100...1750 mm
100...1750 mm
0 %
10 - 30 VDC
80 mA
< 100 mA
≤ 3,5 VDC
< 10 ms
ja / yes / oui
ja / yes / oui
0...+50 °C
IP 67
1
1,5 Nm
