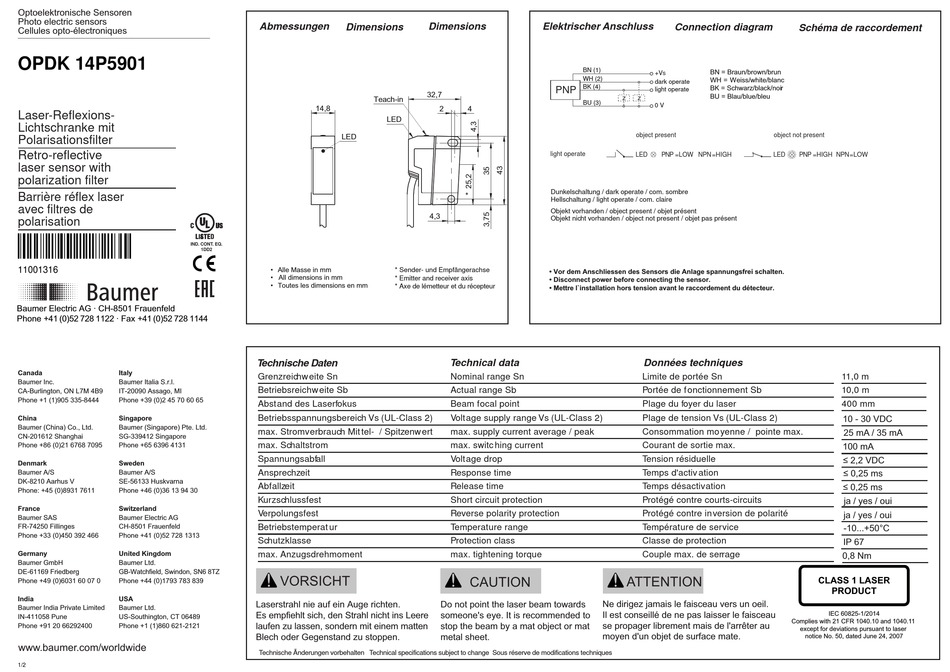

Baumer OPDK 14P5901 Bedienungsanleitung

Optoelektronische Sensoren
Photo electric sensors
Cellules opto-électroniques
OPDK 14P5901
Laser-Reflexions-
Lichtschranke mit
Polarisationsfilter
Retro-reflective
laser sensor with
polarization filter
Barrière réflex laser
avec filtres de
polarisation
Í?+Â-0ÂÂ*Â]Î
IND. CONT. EQ.
11001316
Baumer Electric AG · CH-8501 Frauenfeld
Phone +41 (0)52 728 1122 · Fax +41 (0)52 728 1144
Canada Italy
Baumer Inc. Baumer Italia S.r.l.
CA-Burlington, ON L7M 4B9 IT-20090 Assago, MI
Phone +1 (1)905 335-8444 Phone +39 (0)2 45 70 60 65
China Singapore
Baumer (China) Co., Ltd. Baumer (Singapore) Pte. Ltd.
CN-201612 Shanghai SG-339412 Singapore
Phone +86 (0)21 6768 7095 Phone +65 6396 4131
Denmark Sweden
Baumer A/S Baumer A/S
DK-8210 Aarhus V SE-56133 Huskvarna
Phone: +45 (0)8931 7611 Phone +46 (0)36 13 94 30
France Switzerland
Baumer SAS Baumer Electric AG
FR-74250 Fillinges CH-8501 Frauenfeld
Phone +33 (0)450 392 466 Phone +41 (0)52 728 1313
Germany United Kingdom
Baumer GmbH Baumer Ltd.
DE-61169 Friedberg GB-Watchfield, Swindon, SN6 8TZ
Phone +49 (0)6031 60 07 0 Phone +44 (0)1793 783 839
India USA
Baumer India Private Limited Baumer Ltd.
IN-411058 Pune US-Southington, CT 06489
Phone +91 20 66292400 Phone +1 (1)860 621-2121
www.baumer.com/worldwide
1/2
Abmessungen Dimensions
Teach-in
14,8
LED
1DD2
• Alle Masse in mm
• All dimensions in mm
• Toutes les dimensions en mm
Technische Daten
Grenzreichw eite Sn
Betriebsreichw eite Sb
Abstand des Laserfokus
Betriebsspannungsbereich Vs (UL-Class 2)
max. Stromverbrauch Mit tel- / Spitzenw ert
max. Schaltstrom
Spannungsabfall
Ansprechzeit
Abfallzeit
Kurzschlussfest
Verpolungsfest
Betriebstemperat ur
Schutzklasse
max. Anzugsdrehmoment
VORSICHT
Laserstrahl nie auf ein Auge richten.
Es empfiehlt sich, den Strahl nicht ins Leere
laufen zu lassen, sondern mit einem matten
Blech oder Gegenstand zu stoppen.
Technische Änderungen vorbehalten Technical specifications subject to change Sous réserve de modifications techniques
Dimensions Elektrischer Anschluss
PNP
32,7
2 4
LED
light operate
Dunkelschaltung / dark operate / com. sombre
Hellschaltung / light operate / com. claire
Objekt vorhanden / object present / objet présent
4,3
Objekt nicht vorhanden / object not present / objet pas présent
* Sender- und Empfängerachse
• Vor dem Anschliessen des Sensors die Anlage spannungsfrei schalten.
* Emitter and receiver axis
• Disconnect power before connecting the sensor.
* Axe de lémetteur et du récepteur
• Mettre l`installation hors tension avant le raccordement du détecteur.
Technical data
Nominal range Sn
Actual range Sb
Beam focal point
Voltage supply range Vs (UL-Class 2)
max. supply current average / peak
max. switc hing current
Voltage drop
Response time
Release time
Short circuit protection
Reverse polarity protection
Temperature range
Protection class
max. tightening torque
CAUTION
Do not point the laser beam towards
someone's eye. It is recommended to
stop the beam by a mat object or mat
metal sheet.
Connection diagram
BN (1)
+V BN = Braun/brown/brun
S
WH (2)
WH = Weiss/white/blanc
dark operate
BK (4)
BK = Schwarz/black/noir
light operate
BU = Blau/blue/bleu
Z Z
BU (3)
0 V
object present
LED PNP =LOW NPN =HIGH
Données techniques
Limite de portée Sn
Portée de f onctionnement Sb
Plage du foyer du laser
Plage de tension Vs (UL-Class 2)
Consommation moyenne / pointe max.
Courant de sortie max.
Tension résiduelle
Temps d'activ ation
Temps désactivation
Protégé contre courts-circuits
Protégé contre inversion de polarité
Température de service
Classe de protection
Couple max. de serrage
ATTENTION
Ne dirigez jamais le faisceau vers un oeil.
Il est conseillé de ne pas laisser le faisceau
se propager librement mais de l'arrêter au
moyen d'un objet de surface mate.
Schéma de raccordement
object not present
LED PNP =HIGH NPN =LOW
11,0 m
10,0 m
400 mm
10 - 30 VDC
25 mA / 35 mA
100 mA
≤ 2,2 VDC
≤ 0,25 ms
≤ 0,25 ms
ja / yes / oui
ja / yes / oui
-10...+50°C
IP 67
0,8 Nm
CLASS 1 LASER
PRODUCT
IEC 60825-1/2014
Complies with 21 CFR 1040.10 and 1040.11
except for deviations pursuant to laser
notice No. 50, dated June 24, 2007
