BASI FS 500 Montageanleitung

Montageanleitung
Montage der Fenster- und Fenstertürenzusatzsicherung
FS 500 einfl ügelig FS 500 doppelfl ügelig
Abbildung 1: Übersicht, verriegelte Position
Fenster- und Fenstertürenzusatzsicherung
Abbildung 2: Empfohlene Abbildung 3: Montage
Montageposition des Befestigungsblocks
1. Schließen Sie das Fenster oder die Fenstertür und ermitteln Sie die
Montageposition (siehe dazu Abbildung 2).
2. Legen Sie den Riegel (A) der Zusatzsicherung um (siehe Abbildung 3)
und entfernen Sie die Abdeckkappen (C).
3. Positionieren Sie den Befestigungsblock (B) auf dem Fensterrahmen (F).
Achten Sie dabei auf 2 mm Abstand zwischen Fensterfl ügel (D) und
dem Befestigungsblock (B). Die mitgelieferte 2 mm Distanzplatte (H)
kann dabei als Hilfsmittel zur Abstandsermittlung verwendet werden.
4. Zeichnen Sie die 4 Bohrlöcher für die Befestigungsschrauben (E) an.
Anschließend bohren Sie die Bohrlöcher mit einem Bohrer Ø 3 mm vor.
Schrauben Sie den Befestigungsblock (B) mit den selbstschneiden-
den Schrauben (E) am Fensterrahmen (F) fest.
5. Damit der Riegel (A) beim Ver- und Entriegeln nicht über den Fenster-
fl ügel schleift, müssen Sie evtl. die mitgelieferten Distanzplatten (H)
zum Höhenausgleich verwenden.
6. Abschließend drücken Sie die 2 Abdeckkappen (C) wieder auf die Aus-
sparung für die Befestigungsschrauben (E).
Bedienung
– Zum Verriegeln des Fensters oder der Fenstertür klappen Sie den
Riegel (A) aus, bis er einrastet.
– Zum Entriegeln halten Sie den Druckknopf (G) gedrückt und drehen
den Riegel (A) zurück.
Herstellerinformation:
BASI GmbH | Konstantinstraße 387 | 41238 Mönchengladbach
Germany | Tel.: +49 (0) 21 66 / 98 56-0
E-Mail: info@basi.eu | www.basi.eu
Montageanleitung
Fenster- und Fenstertüren-
zusatzsicherung

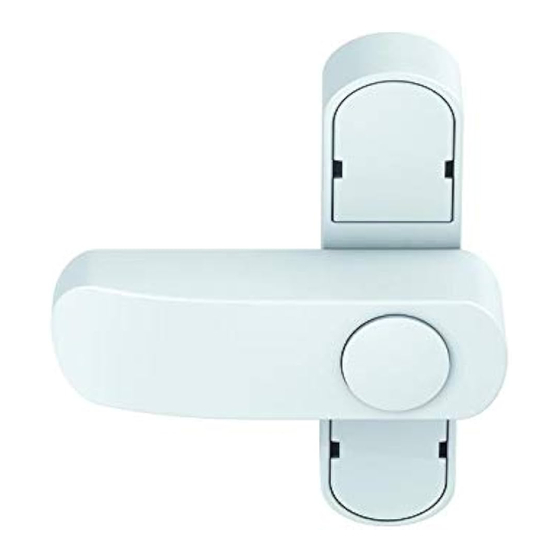

FS 500
Einfache
Ver- und
- Für ein- und doppelfl ügelige
Entriegelung
Fenster und Fenstertüren
mittels
- Wirkungsvoller Schutz
Druckknopf
