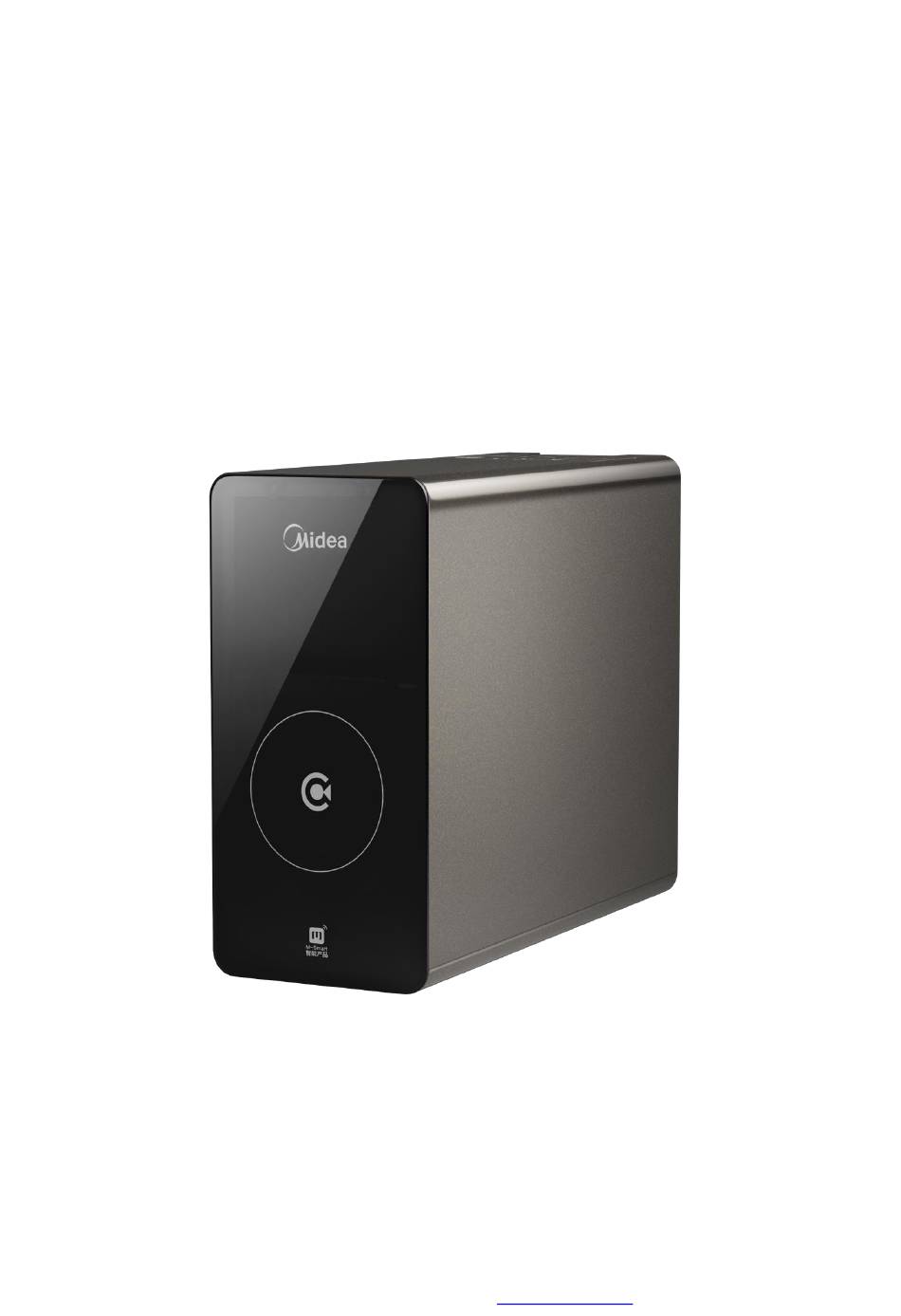

Midea AQMOS Betriebsanleitung
Umkehrosmoseanlage
Inhaltszusammenfassung für Midea AQMOS
- Seite 1 Betriebsanleitung AQMOS Umkehrosmoseanlage Aqmos Wasseraufbereitung GmbH, Borsigstrasse 51, D-63110 Rodgau, Tel: 06106-770 10 30, Fax: 06106-770 10 31, E-Mail: info@aqmos.com...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Sicherheitshinweise Zubehör und Teile Bedienfeld Anschlüsse Installationsaufbau Installationstipps Wie bohren Sie das Loch korrekt in Ihre Spüle oder Arbeitsplatte (optional) Installationsschritte Installieren des Trinkwasseradapters Installation des Wasserhahns Installation der Ablaufklemme (Abwasseranschluss) Positionieren des Umkehrosmose-Systemgehäuses Installation der Schläuche Starten des Systems Anzeige und Bedienfeld Bedienfeld Filterkontrollleuchte... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Bitte beachten Sie die folgenden kurzen Symbole und Regeln für die sichere Verwendung dieses Produkts. Fehlerbehebung Zubehör und Filter Wenn das Gerät ausfällt, trennen Sie Um den normalen Betrieb der bitte sofort die Strom- und Maschine aufrechtzuerhalten, Wasserzufuhr. verwenden Sie unbedingt Zubehör und Filter, die von der Originalfirma geliefert wurden. -
Seite 5: Zubehör Und Teile
Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf. Geräte können von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis verwendet werden, wenn sie eine Aufsicht oder Anleitung über die sichere Verwendung des Geräts erhalten haben und die damit verbundenen Gefahren verstehen. -
Seite 6: Bedienfeld
Bedienfeld Filterkontrolleuchte……………………….. Filter-Zurücksetzen-Taste……………………….. Betriebsanzeige……….………………. Ein-/Aus-Taste…………..…………… nschlüsse Wassereingang Wasserausgang Abwasseranschluss Installationsaufbau Küchen Wasserhahn Osmose-Wasserhahn Auslass-Wasseranschluss Trinkwasser Adapter……………….…… Wassereingangsschlauch……………….……..Abwasseranschluss Warm- Kalt- wasser wasser Netzstecker Servicetelefon: 06106 / 7701030... -
Seite 7: Installationstipps
Installationstipps Verwendung der Schnellkupplungsverschraubung Verbinden Abbildung 1 Es gibt eine Markierung am Ende des Schlauches, mit welcher Sie kontrollieren können, ob der Schlauch vollständig in dem Fitting eingesetzt ist. ….Markierung Drücken Sie den Schlauch in die Armatur. Einfüh- ren, bis Sie die Markierung auf dem Schlauch er- reichen (Abb. -
Seite 8: Wie Bohren Sie Das Loch Korrekt In Ihre Spüle Oder Arbeitsplatte (Optional)
Wie bohren Sie das Loch korrekt in Ihre Spüle oder Arbeitsplatte (optional) HINWEIS: Prüfen Sie, ob ein vorhandenes Loch für die Installation des Wasserhahns vorhanden ist. Falls nicht, bohren Sie bitte ein Loch in Übereinstimmung mit den folgenden Angaben. Wenn die Arbeitsplatte dicker als 7,5 cm ist, kann der Wasserhahn nicht installiert werden. Nutzen Sie den im Lieferumfang enthaltenen Aufkleber als Maßstab, wenn Sie das Loch bohren. -
Seite 9: Installationsschritte
Installationsschritte HINWEIS: • Entfernen Sie vor der Installation die Verpackung und platzieren Sie das Umkehrosmose-Gerät an einem leicht zugänglichen Bereich unter der Spüle. • Wählen Sie einen flachen Stellplatz, stellen Sie die Anlage aufrecht (nicht legen, nicht auf den Rücken oder Kopf stellen). •... -
Seite 10: Installation Des Wasserhahns
Schritt 2: Installation des Wasserhahns ANMERKUNG: Wenn es kein Loch in Ihrer Kü- chenspüle oder Arbeitsplatte gibt, müssen ein Loch (35 mm) bohren oder Sie verwenden – falls vorhanden – das Loch vom Seifenspen- der. Stecken Sie den Wasserhahnstiel und das Netzkabel in die Unterlegscheibe 1. -
Seite 11: Installation Der Ablaufklemme (Abwasseranschluss)
Schritt 3: Installation der Ablaufklemme (Abwasseranschluss) 1. Kleben Sie die Schaumstoffdichtung auf die Vorderseite der Ablaufklemme. Stellen Sie sicher, dass das Loch der Schaumstoff-Dichtung auf das Loch der Frontplatte ausgerichtet ist (Abb. 6). Wählen Sie eine Stelle auf dem Abflussrohr, die geeignet ist für die Installation der Ablauf- klemme. -
Seite 12: Installation Der Schläuche
Schritt 5: Installation der Schläuche HINWEISE: • Überprüfen Sie zuerst die Rohrlänge, die Sie benötigen. Schneiden Sie dann die Schläuche, wenn sie zu lang sind, und beziehen Sie sich auf "Verwendung der Schnellkupplungsverschrau- bungen" auf Seite 4. • Bevor Sie den PE-Schlauch an das System anschließen, entfernen Sie den Stecker aus dem Wasseranschluss. -
Seite 13: Starten Des Systems
Installation des Abwasseranschlusses • Schließen Sie den roten 1/4" PE-Schlauch an den Abwasseranschluss an. • Setzen Sie dafür das andere Ende des Schlauches in den Abwasseranschluss ein und befestigen Sie den Verriegelungsclip auf das Fitting HINWEIS: Stellen Sie sicher, dass es vollständig so eingesetzt ist, dass Sie die Markierung auf dem Schlauch erreichen. -
Seite 14: Anzeige Und Bedienfeld
- Die Zeitmessung für die 20-minütige Spülung müssen Sie selbst vornehmen. Beachten Sie, dass, wenn die Anlage mehr als 40 Minuten lang ununterbrochen arbeitet, sie auto- matisch in den Timeout-Schutzmodus übergeht. Die Filterkontrollleuchte wird blinken und die Anlage kann kein Wasser mehr ausgeben. Halten Sie die Taste für 3 Sekunden gedrückt. -
Seite 15: Filterkontrollleuchte
Abschnitt 2: Filterkontrollleuchte Filterkontrolleuchte ……………………….. Die Filterkartusche hat eine Servicedauer von ca. 12 Monaten. Bitte tauschen Sie den Filter aus, wenn die in der Abbildung dargestellte Situation eintritt. Die Filterkontrollleuchte blinkt. Servicetelefon: 06106 / 7701030... -
Seite 16: Filterwechsel
Abschnitt 3: Filterwechsel Schalten Sie die Wasserversorgung aus und schalten Sie den Wasserhahn ein. Drücken Sie den Ein- /Ausschalter 3 Sekunden lang, um die Anlage auszuschalten. Ersetzen Sie den Filter gemäß den fol- genden Schritten. 2. Ziehen Sie den Verriegelungsgriff (a) 1. - Seite 17 Nach dem Filteraustausch den Wasserhahn einschalten und das System 20 Minuten spülen, bis das Wasser schließlich klar wird. HINWEIS: Wenn Sie den Filter ersetzen müssen und die Lebensdauer noch nicht abgelaufen ist, drücken Sie die Reset-Taste (Filter-Zurücksetzen-Taste) 3 Sekunden lang. Die Filteranzeige blinkt. Drücken Sie dann die Taste für 3 Sekunden erneut.
-
Seite 18: Instandhaltung
Instandhaltung Achtung: Das Netzkabel darf nicht gequetscht, gefaltet, verknotet oder beschädigt werden. Wenn das einströmende Wasser nicht den kommunalen Leitungswassernormen entspricht (z.B. große Mengen an Sedimenten, übermäßigem Sauerstoffgehalt im Wasser etc.), sollte ein Vorfilter installiert werden. Der Trinkwasserdruck dieser Anlage beträgt 1-6 bar. Wenn der Wasserdruck niedriger oder höher ist, installieren Sie entsprechend einen Druckminderer. -
Seite 19: Fehlerbehebung
Wenn der Schnellkupplungsanschluss undicht ist, darf nicht nur der Verschlussclip ersetzt werden. Sie müssen die gesamte Schnellverbindungsarmatur austauschen. Lassen Sie keine Verschlussclips aus. Legen Sie die Osmoseanlage nicht auf die Seite, auf die Rückseite oder auf den Kopf. Verwenden Sie keinen Filter, der nicht gespült wurde. Spülen Sie den neuen Filter 20 Minu- ten lang. - Seite 20 Niedrige Wassertemperatur: Stellen Sie sicher, dass das System bei einer Temperatur von 4- 38°C verwendet wird. Der Filter ist verstopft: Wenn Sie Brunnenwasser als Wasserquelle verwenden, stellen Sie bitte sicher, dass das Trinkwasser durch ein Vorfiltersystem gelaufen ist. Andernfalls können große Partikel aus dem Brunnenwasser den Filter leicht verstopfen und die Lebensdauer des Filters verkürzen.
-
Seite 21: Technische Daten
Technische Daten Modellnummer MRO2008-600G Filtrationskapazität 3.800 Liter Nennspannung 230V~ 50Hz Nennleistung Durchflussrate 1,5 Liter /min Trinkwasserdruck 1-6 bar Wasserqualität Trinkwasser Modellnummer MRO2008-600G Filterspezifikationen Empfohlene Name Filtrationsmedien Zweck Menge Ersatzzyklen Filtert Sedimente, Rost, Schweb- Erste PP- stoffe und andere große Partikel Baumwollschicht im Wasser heraus.
