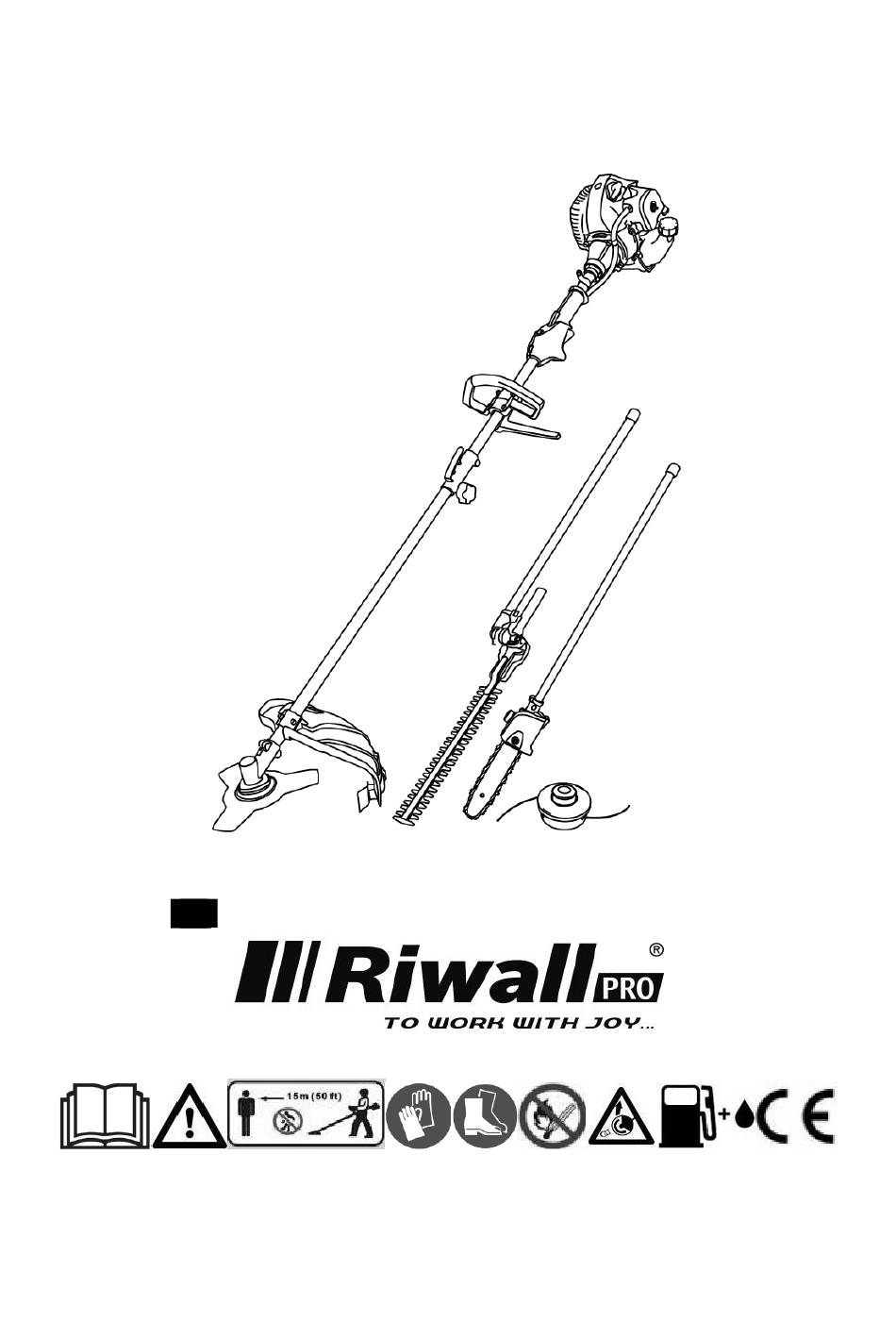

Riwall PRO RPMT 520 Übersetzung Der Originalen Bedienungsanleitung
Mit benzinmotor 4 in 1
Verwandte Anleitungen für Riwall PRO RPMT 520
Inhaltszusammenfassung für Riwall PRO RPMT 520
- Seite 51 MOTORSENSE MIT BENZINMOTOR 4 IN 1 RPMT 520 Übersetzung der originalen Bedienungsanleitung Vor der Verwendung des Produktes diese Anleitung bitte aufmerksam lesen. Hersteller: GARLAND distributor, s r.o., Hradecká 1136, Jičín, Tschechische Republik...
-
Seite 52: Detaillierte Produktbeschreibung
DETAILLIERTE PRODUKTBESCHREIBUNG Handgriff des Seilstarters Deckel des Kraftstofftanks Luftfilter-Abdeckung Zündkerze Gaszug Hauptgriff Sicherheitshebel Ein-/Ausschalter Gurtbefestigung Vorderer Handgriff Spannschraube Adapter Gashebel Zentrifugalkupplung Motorabdeckung Absaugvorrichtung Choke Kraftstoffpumpe... -
Seite 53: Technische Daten
Schutzabdeckung Deckel Ölbehälter Führungsschiene Sägekette Kettenabdeckung Messer der Heckenschere Neigungseinstellhebel Schultergurte TECHNISCHE DATEN Modell RPMT 520 Motor Motortyp Zweitaktbenzinmotor, 1 Zylinder, luftgekühlt Hubraum (cm 51,7 cm Maximale Leistung (kW) 1,5 kW / 9600 min Leerlaufdrehzahl (min-1) 3000 ± 300 min... -
Seite 54: Erläuterung Der Symbole
WARNUNG! Der Vibrationsemissionspegel unterscheidet sich je nach Verwendung des Gerätes und kann den in diesem Informationsblatt angegebenen Pegel übersteigen. Der Vibrationspegel kann zum Vergleich des Gerätes mit einem anderen Gerät herangezogen werden. Der Wert kann auch für eine Vorbewertung der Lärmbelastung verwendet werden. Eine genaue Schätzung der Vibrationsbelastung sollte auch berücksichtigt werden, wenn das Gerät ausgeschaltet ist oder wenn es zwar eingeschaltet ist, aber nicht verwendet wird. - Seite 55 Tragen Sie bei der Arbeit mit diesem Gerät Kopf-, Gehör- und Augenschutz. Tragen Sie bei der Arbeit mit diesem Gerät festes Schuhwerk. Tragen Sie bei der Arbeit mit diesem Gerät Schutzhandschuhe. Teil des Kraftstofftanks für das Einfüllen der Mischung „BENZIN UND ÖL“.
-
Seite 56: Sicherheitshinweise
SICHERHEITSHINWEISE Dieses Produkt ist nicht zur Verwendung durch Personen (einschließlich Kindern) mit eingeschränkten physischen, sinnlichen oder geistigen Fähigkeiten oder mit ungenügender Erfahrung und Sachkenntnis bestimmt, wenn für diese Personen keine Aufsicht angeordnet wurde oder wenn sie von der Person, die für ihre Sicherheit verantwortlich ist, keine Einweisung in die Verwendung des Produktes erhalten haben. -
Seite 57: Besondere Sicherheitswarnungen
Achten Sie darauf, dass alle Schrauben, Muttern und Bolzen fest sitzen, damit ein sicherer Betriebszustand des Gerätes gewährleistet ist. Abgenutzte oder beschädigte Teile sind aus Sicherheitsgründen zu ersetzen. Stellen Sie bei allen Geräten sicher, dass nur die richtigen Mähwerktypen verwendet werden. Stellen Sie ein Gerät mit Benzin im Kraftstofftank niemals in ein Gebäude, in dem die Kraftstoffdämpfe in Kontakt mit Flammen oder mit Funkenquellen geraten können. -
Seite 58: Montage Des Führungsgriffs
2. Montage der Sicherheitsabdeckung Befestigen Sie die Sicherheitsabdeckung mit dem Innensechskantschlüssel, der zum korrekten Festziehen der Muttern mitgeliefert wurde. Siehe dazu die folgenden Abbildungen. Warnung! Verwenden Sie nur Original-Ersatzteile, -Zubehör und -Zusatzgeräte des Herstellers. Andernfalls kann es zu Leistungseinbußen, möglicherweise zu Verletzungen, sowie zum Erlöschen Ihrer Garantie kommen. Verwenden Sie das Gerät niemals ohne daran angebrachte Abdeckung. -
Seite 59: Montage Des Schneidkopfs
4. Montage des Schneidkopfs 4.1 Lösen der Mutter Richten Sie die beiden Bohrungen des Flansches und des Deckels bündig zueinander aus, verwenden Sie den Innensechskantschlüssel zum Sichern des Flansches wie unten abgebildet und drehen Sie den Steckschlüssel im Uhrzeigersinn. Die Mutter wird gelockert. 4.2 Montage des Fadenkopfes Entfernen Sie nach dem Lösen der Muttern den zweiten Deckel, wie in der Abbildung dargestellt. - Seite 60 (1) Sechskantschlüssel 4 mm; (2) oberer Flansch; (3) Messer; (4) unterer Flansch; (5) Schutzabdeckung; (6) Mutter; 4.5 Lösen des Messers Halten Sie den Flansch mit einem Schraubendreher fest und lösen Sie die Mutter. Anschließend kann das Messer abgenommen werden. Warnung! Vergewissern Sie sich vor der Verwendung des Gerätes, dass das Schneidmesser richtig montiert ist! Hinweis: Das Verpackungsmaterial ist aus Recyclingmaterial hergestellt.
- Seite 61 VERWENDUNG Gehen Sie zur Verwendung dieses Gerätes gemäß der Bedienungsanleitung vor. Einfüllen des Kraftstoffs Verletzungsgefahr! Kraftstoff ist explosiv! Schalten Sie vor dem Einfüllen von Kraftstoff den Motor aus und lassen Sie ihn abkühlen. Alle Sicherheitshinweise zum Umgang mit Kraftstoff müssen befolgt werden. Gefahr der Beschädigung des Gerätes! Das Gerät wird ohne Motoröl und Getriebeöl geliefert.
-
Seite 62: Kontrolle Vor Der Verwendung
Kontrolle vor der Verwendung! Verletzungsgefahr! Verwenden Sie das Gerät nicht, wenn Sie einen Defekt festgestellt haben. Sollte ein Teil beschädigt sein, tauschen Sie es aus, bevor Sie das Gerät wieder in Betrieb nehmen. Überprüfen Sie den sicheren Zustand des Gerätes: a) Überprüfen Sie das Gerät auf Undichtigkeiten. - Seite 63 4. Ziehen Sie wie unten abgebildet 3- bis 5-mal am Handgriff des Seilstarters, um den Motor zu starten. 5. Bringen Sie den Chokehebel in Position B (halb offen) 6. Ziehen Sie am Seil, bis der Motor startet. 7. Wenn der Motor im Leerlauf arbeitet: Der Gashebel befindet sich am Griff, wie unten abgebildet. Drücken Sie zuerst den Entsicherungshebel und dann den Gashebel.
- Seite 64 8. Klopfen Sie bei Verwendung des Nylonfaden-Schneidkopfs mit dem Schneidkopf auf eine harte Unterlage, damit sich der Nylonfaden verlängert. Wiederholen Sie dies jedes Mal, wenn der Faden verlängert werden muss. 9. Wenn Probleme auftreten, bringen Sie den Motorschalter in die Stellung „STOP“, sodass das Gerät gestoppt wird.
- Seite 65 11. Wenn der Motor heiß ist, kann der Gashebel direkt nach dem erneuten Starten in die Stellung ON (EIN) gebracht werden. HOCHENTASTER (1) Führungsschiene (5) Spannschraube (2) Sägekette (6) Mutter (3) Getriebe (7) Spannbolzen (4) Kettenantriebsrad (8) Kettenradabdeckung • Halten Sie diese Hochentaster-Säge immer gemäß dieser Bedienungsanleitung instand und führen Sie die empfohlene regelmäßige Wartung durch.
-
Seite 66: Vor Der Montage
Rohr Adapter Schiene und Vor der Montage Verwenden Sie die Abbildung als Anleitung, um sich mit der Säge und ihren verschiedenen Komponenten vertraut zu machen. Das Verständnis des Gerätes hilft, die höchstmögliche Leistung zu erzielen. Vergewissern Sie sich vor der Montage, dass alle für das gesamte Gerät erforderlichen Komponenten vorhanden sind: Baugruppe Antriebskopf ◼... -
Seite 67: Einstellen Der Kettenspannung
Entfernen Sie die Mutter der Kettenradabdeckung (gegen den Uhrzeigersinn drehen) und entfernen Sie die Kettenradabdeckung. Positionieren Sie die Führungsschiene auf dem Führungsschienen-Einstellbolzen der Schneidkopfbaugruppe. Richten Sie den Kettenspannbolzen mit einem Schraubendreher aus. Montieren Sie die Kette mit den Gliedern in der Nut auf dem Kettenrad und richten Sie sie am Antriebskettenrad aus. -
Seite 68: Befüllen Des Öltanks
4) Ziehen Sie die Kette einige Male von Hand an der Oberseite der Führungsschiene vom Motor zur Spitze der Schiene. Es sollte zu fühlen sein, dass die Kette eng anliegt, aber sich ständig frei bewegt. Ziehen Sie die Mutter der Kettenradabdeckung fest an, während Sie die Spitze der Führungsschiene anheben. -
Seite 69: Vorgehensweise, Entlastungsschnitt
Vorgehensweise, Entlastungsschnitt: Um ein Aufreißen der Rinde bzw. einen Rückschlag oder ein Verklemmen der Schiene beim Durchschneiden eines großen Querschnitts zu vermeiden, machen Sie zunächst einen Einschnitt in einem Abstand (A). Beginnen Sie dabei immer mit einem Schnitt in einem Abstand von 25 cm (10") vom endgültigen Schnitt. Führen Sie dann einen Entlastungsschnitt (1) am unteren Ende des Astes durch. -
Seite 70: Einstellen Der Gelenk-Heckenscheren-Baugruppe
• Stellen Sie beim Transport und bei der Lagerung der Gelenk-Heckenschere sicher, dass die Messerabdeckung angebracht ist. • Das Zubehör der Heckenschere muss sich beim Transportieren in der Transportposition befinden. ACHTUNG! • Halten Sie die Gelenk-Heckenschere immer gemäß dieser Bedienungsanleitung instand und führen Sie die empfohlene regelmäßige Wartung durch. -
Seite 71: Einstellen Der Gelenk-Heckenscheren-Baugruppe Auf Den Gewünschten Schnittwinkel
Legen Sie die Heckenschere auf eine flache, ebene Fläche, wobei der Motor auf der Schutzabdeckung des Kraftstofftanks liegt. Stellen Sie sicher, dass die Messerabdeckung richtig positioniert ist. 1. Fassen Sie den Griff mit der rechten Hand. Dieser ist direkt am Handschutz platziert. Fassen Sie mit der linken Hand den Einstellhebel an der Heckenscheren-Baugruppe. -
Seite 72: Sicherer Betrieb
Mögliche Messerpositionen: - 90° bis +90° Die Scherenbaugruppe kann wie abgebildet in 12 verschiedenen Positionen von 90° bis 270° vom Außenrohr eingestellt werden. Stellen Sie sicher, dass die Verriegelung nach jeder Einstellung wieder blockiert ist. Sicherer Betrieb Dieses Gerät wurde speziell zum Schneiden von Hecken entwickelt. Benutzen Sie das Gerät niemals für andere Zwecke. -
Seite 73: Wartung Und Pflege
WARTUNG UND PFLEGE Schalten Sie vor der Durchführung jeglicher Wartungs- bzw. Reinigungsarbeiten immer den Motor aus. 1. Bespritzen Sie das Gerät nicht mit Wasser. Eindringendes Wasser kann den Motor und die elektrischen Anschlüsse beschädigen. 2. Reinigen Sie das Gerät mit einem Lappen, einer Handbürste o. Ä. Wartungsplan Nach 12 Stunden Gebrauch Nach 24 Stunden... -
Seite 74: Austauschen Und Überprüfen Der Zündkerze
a) Die Motorsense ist mit einem Objekt kollidiert. b) Der Motor ist plötzlich ausgefallen. c) Das Mähmesser ist verbogen (unwuchtig!). d) Getriebeteile sind beschädigt. Schärfen Sie am Ende der Mähsaison immer das Mähmesser oder ersetzen Sie das Mähmesser bei Bedarf durch ein neues. -
Seite 75: Schmieren Mit Schmierfett
Schmieren mit Schmierfett Entfernen Sie die Schraube und füllen Sie Schmierfett ein. Drehen Sie die Welle von Hand, bis das Fett versenkt ist. Setzen Sie dann die Schraube wieder ein. Lagern des Gerätes Reinigen Sie das Gerät nach dem Schneiden/Mähen gründlich. Lagern Sie das Gerät in einem trockenen Raum. -
Seite 76: Verringerung Der Motorleistung
---Setzen Sie das Messer oder den Nylonfaden-Schneidkopf neu ein. ---Prüfen Sie den Kraftstoff. 2) Verringerung der Motorleistung: ---Lassen Sie das Messer schärfen/ersetzen (autorisierter Kundendienst) 3) Wenn die Temperatur des Gerätes zu hoch ist: ---Stellen Sie sicher, dass das Gerät regelmäßige Pausen hat. Fehler, die sich anhand dieser Tabelle nicht beheben lassen, können nur von einer Fachfirma (autorisierter Kundendienst) behoben werden.
