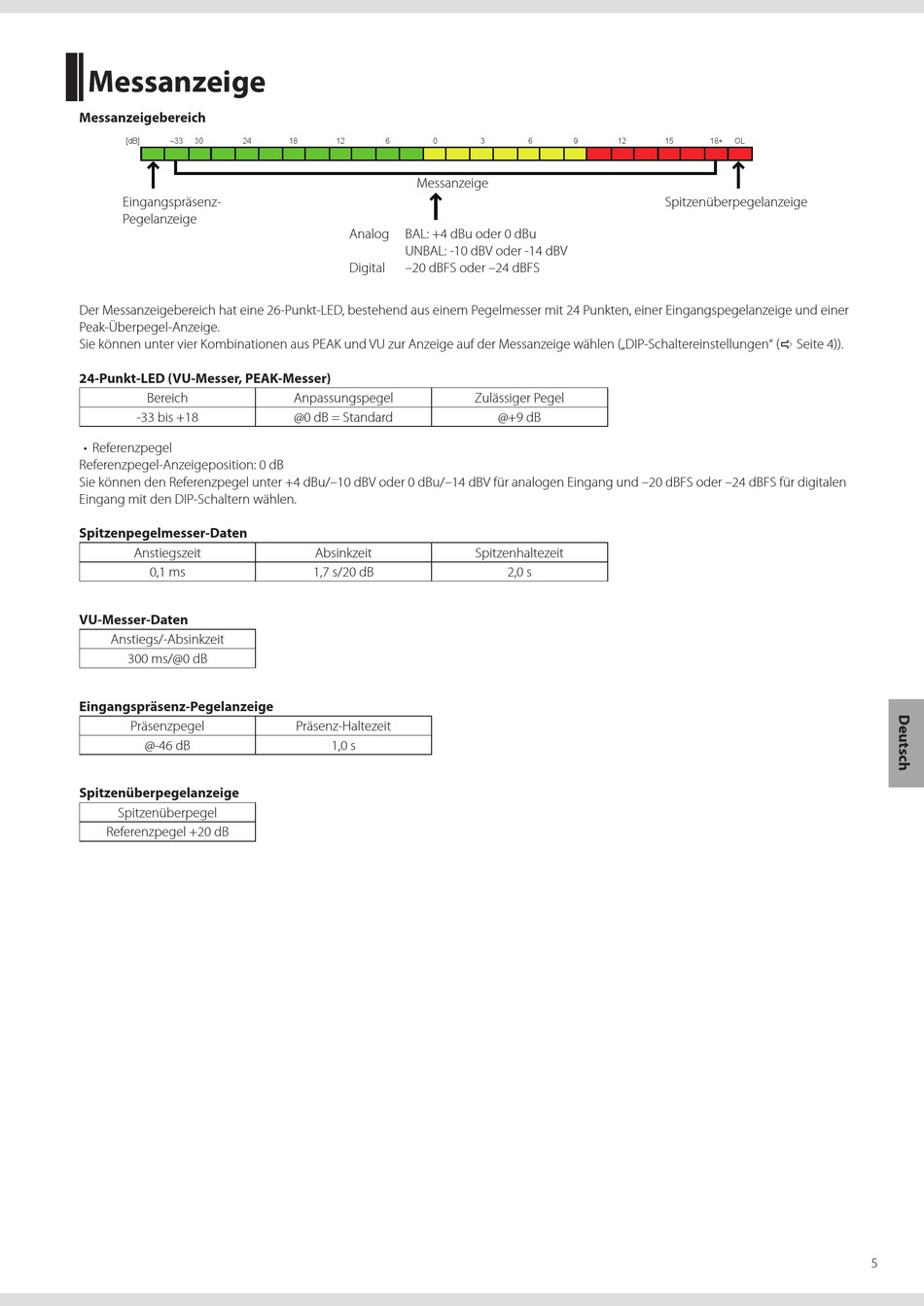

Messanzeige
Messanzeigebereich
[dB]
–33
30
24
Eingangspräsenz-
Pegelanzeige
Der Messanzeigebereich hat eine 26-Punkt-LED, bestehend aus einem Pegelmesser mit 24 Punkten, einer Eingangspegelanzeige und einer
Peak-Überpegel-Anzeige.
Sie können unter vier Kombinationen aus PEAK und VU zur Anzeige auf der Messanzeige wählen („DIP-Schaltereinstellungen" (
24-Punkt-LED (VU-Messer, PEAK-Messer)
Bereich
-33 bis +18
• Referenzpegel
Referenzpegel-Anzeigeposition: 0 dB
Sie können den Referenzpegel unter +4 dBu/–10 dBV oder 0 dBu/–14 dBV für analogen Eingang und –20 dBFS oder –24 dBFS für digitalen
Eingang mit den DIP-Schaltern wählen.
Spitzenpegelmesser-Daten
Anstiegszeit
0,1 ms
VU-Messer-Daten
Anstiegs/-Absinkzeit
300 ms/@0 dB
Eingangspräsenz-Pegelanzeige
Präsenzpegel
@-46 dB
Spitzenüberpegelanzeige
Spitzenüberpegel
Referenzpegel +20 dB
18
12
6
0
Messanzeige
Analog
BAL: +4 dBu oder 0 dBu
UNBAL: -10 dBV oder -14 dBV
Digital
–20 dBFS oder –24 dBFS
Anpassungspegel
@0 dB = Standard
Absinkzeit
1,7 s/20 dB
Präsenz-Haltezeit
1,0 s
3
6
9
12
Zulässiger Pegel
@+9 dB
Spitzenhaltezeit
2,0 s
15
18+
OL
Spitzenüberpegelanzeige
Seite 4)).
