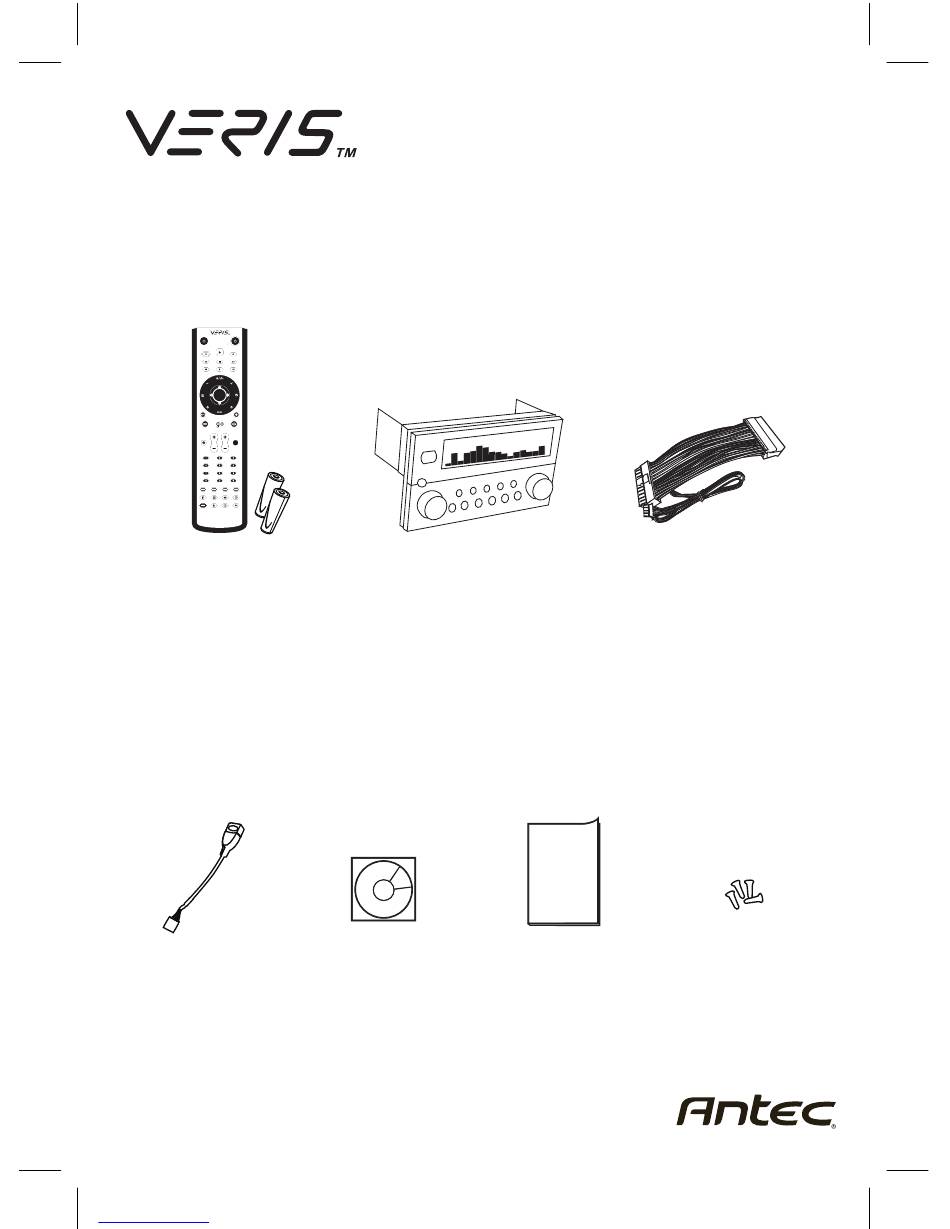

Multimedia Station Premier
RM200 Remote Control
Pile et RM200 télécommande
RM200 Fernbedienung
Telecomando e batteria
Mando a distancia RM200
RM200リモートコントローラー及
RM200 遥控器和电池
Internal USB cable
Câble USB interne
Internes USB-Kabel
Cavo USB interno
Cable USB interno
内蔵USBケーブル
内接USB线
Downloaded from
www.Manualslib.com
Installation Guide
RM200
(2) AAA
and Battery
und Batterie
di RM200
y batería
びバッテリー
Installation CD
CD d'installation
Installations-CD
CD di installazione
CD de instalación
インストレーションCD
安装光碟
manuals search engine
Receiver
Récepteur
Empfänger
Ricevitore
Adattatore di alimentazione a
Receptor
レシーバー
Adaptador de suministro de
接收器
Installation Guide
Guide d'installation
Installationsanleitung
Guida di installazione
Guía de instalación
インストレーションガイド
安装指南
24-pin Power Adapter
Adaptateur d'alimentation à
24 broches
24-poliger Netzadapter
24 pin
24 clavijas
24ピンパワーアダプター
24-pin电源转接器
Mounting Screws
Vis de montage
Montageschrauben
Viti di montaggio
Tornillos de montaje
マウンティングスクリュー
托架螺丝
Werbung
Verwandte Anleitungen für Antec ANTEC Premier
Inhaltszusammenfassung für Antec ANTEC Premier
- Seite 1 Multimedia Station Premier Installation Guide RM200 (2) AAA RM200 Remote Control Receiver 24-pin Power Adapter and Battery Récepteur Adaptateur d’alimentation à Pile et RM200 télécommande 24 broches Empfänger RM200 Fernbedienung 24-poliger Netzadapter Ricevitore und Batterie Adattatore di alimentazione a Receptor Telecomando e batteria 24 pin di RM200...
- Seite 2 Table of Contents Table des matières / Inhaltsverzeichnis Indice / Índice / / 目录 • English ----------------------------- 1 • Français --------------------------- 6 • Deutsch ------------------------- 11 • Italiano --------------------------- 16 • Español -------------------------- 21 • --------------------------- 26 中文 • --------------------------- 31 Downloaded from www.Manualslib.com manuals search engine...
- Seite 3 Multimedia Station Premier The Multimedia Station Premier consists of two parts, the remote control and an internal receiver. Install the internal receiver into two adjoining 5.25” drive bays. Turn OFF your PC and disconnect the AC power cable before installing any hardware A 24-pin power adapter comes with the Premier.
- Seite 4 Connect the 3pin standby power cable from the 24-pin power adapter to CN1 of the internal receiver. This connector is shaped so that it only fits one direction. Connect the wires from CN2 to the power switch (usually labeled PWR SW) connector on the motherboard. You may need to refer to the motherboard manual to determine the correct location.
- Seite 5 Connect the USB cable of CN4 to either a USB pin header on the motherboard or an external USB port. If you use a mother- board header, check the motherboard manual to make sure you have the pinout correct. On the USB adapter cable, the black wire is ground (–) and the red wire is power (+5V).
- Seite 6 RM200 (IR Remote Control for PC) Application Exit: Close the active window or close iMEDIAN HD [ALT + F4] Power: Turn the PC on/off Record Media Control Group 1: Play/ Pause/Stop/Open/Prev/Next/ Rew/F.Fwd Mouse/Keyboard: Switch the use of a PAD controller between a mouse and a keyboard Backspace: View previous menu...
- Seite 7 iMEDIAN HD Running iMEDIAN HD Press the “go” button to launch iMEDIAN HD Navigating iMEDIAN HD Use the 4-way buttons to navigate iMEDIAN HD. Holding the left and right buttons will take you to the “Home” and “Menu” screens Local Media Users can easily enjoy music, videos, and pictures on their PC with simple remote control.
- Seite 8 Multimedia Station Premier Multimedia Station Premier se compose de deux éléments : la télécommande et un récepteur interne. Installez le récepteur interne dans deux baies de disque adjacentes de 5,25 pouces. Mettez votre PC hors tension et débranchez le câble d’alimentation secteur avant d’installer un composant matériel quelconque.
- Seite 9 Branchez le câble d’alimentation de réserve à 3 broches de l’adaptateur à 24 broches sur CN1 sur le récepteur interne. La forme de ce connecteur ne permet de le brancher que dans un sens. Branchez les fils de CN2 sur le connecteur de l’interrupteur d’alimentation (en général libellé...
- Seite 10 Branchez le câble USB de CN4 sur une barrette USB de carte-mère ou à un port USB externe. Si vous utilisez une barrette de contact de carte mère, consultez le manuel de la carte mère pour vérifier que le brochage est juste. Sur le câble de l’adaptateur USB, le fil noir correspond à...
- Seite 11 RM200 (télécommande à infrarouge pour PC) Pour quitter l’application : fermez la fenêtre active ou le logiciel iMEDIAN HD. [ALT+F4] Marche/arrêt : met le PC sous/ hors tension Enregistrement Groupe de commandes multi- média 1 : Lecture/Pause/Arrêt/ Ouverture/Précédent/Suivant/ Rembobinage/Avance rapide Souris/Clavier : alternez l’utilisation d’un contrôle du pavé...
- Seite 12 iMEDIAN HD Exécution de iMEDIAN HD Cliquez sur le bouton de lancement (go) pour lancer le logiciel iMEDIAN HD Navigation dans iMEDIAN HD Utilisez les touches à quatre directions pour naviguer dans iMEDIAN HD. Si vous maintenez les touches gauche et droite enfoncées, les écrans d’accueil (Home) et Menu s’affichent Fonctions multimédia locales Possibilité...
- Seite 13 Multimedia Station Premier Die Multimedia Station Premier besteht aus Fernbedienung und internem Empfänger. Installieren Sie den internen Empfänger in zwei benachbarte 5,25”-Laufwerkeinschübe. Bevor Sie neue Hardware installieren, schalten Sie den PC AUS und trennen das Netzkabel von der Stromversorgung. Die Station wird mit einem 24-poligen Netzadapter geliefert. Verbinden Sie das eine Ende des Adapters mit dem 24-poligen ATX-Netzanschluss des Netzteils und das andere mit dem Mainboard.
- Seite 14 Verbinden Sie das 3-polige Standby-Netzkabel vom 24-poligen Adapter mit CN1 des internen Empfängers. Der Stecker ist so ausgelegt, dass er nur in einer Richtung passt. Verbinden Sie die Kabel von CN2 mit dem Stecker für den Netzschalter (üblicherweise mit PWR SW gekennzeichnet) auf dem Mainboard.
- Seite 15 Verbinden Sie das USB-Kabel von CN4 mit einem USB-Pin- Header auf dem Mainboard oder einem externen USB- Anschluss. Wenn Sie sich für die erste Variante entscheiden, prüfen Sie anhand des Mainboard-Handbuchs, ob Sie den richtigen Pin gewählt haben. Der schwarze Draht am USB- Adapterkabel führt Masse (–), der rote Strom (+5 V).
- Seite 16 RM200 (IR-Fernbedienung für PC) Anwendung beenden: aktives Fenster oder iMEDIAN HD [ALT + F4] schließen Netztaste: PC ein/aus Aufzeichnen Mediensteuerung Gruppe 1: Wiedergabe/Pause/Stopp/ Öffnen/Zurück/Weiter/Rückl./ Schn.Vorl. Maus/Tastatur: Umschalten des PAD-Controllers zwischen Maus und Tastatur Rücktaste: vorheriges Menü anzeigen Auswahl/Leertaste PAD-Controller: Mauscursor- steuerung und 4-Wege-Pfeiltasten Windows Start 10.
- Seite 17 iMEDIAN HD Ausführen von iMEDIAN HD Drücken Sie die go-Taste, um iMEDIAN HD zu starten Navigieren in iMEDIAN HD Verwenden Sie dazu die 4-Wege-Taste. Halten Sie die rechte und linke Taste gedrückt, um zu den Bildschirmen “Home” und “Menu” zu gelangen. Lokale Medien Wiedergabe/Anzeige von Musik und Videos bzw.
- Seite 18 Multimedia Station Premier Multimedia Station Premier consiste di due parti: il telecomando e un ricevitore interno. Installare il ricevitore interno in due guide di fissaggio da 5,25” adiacenti. Spegnere il PC e scollegare il cavo di alimentazione CA prima di installare componenti hardware. Premier viene fornito con un adattatore a 24 pin.
- Seite 19 Collegare il cavo di alimentazione a 3 pin dall’adattatore di alimentazione a 24 pin a CN1 nel ricevitore interno. La forma di questo connettore ne consente il collegamento soltanto in una direzione. Collegare i fili da CN2 al connettore dell’interruttore di alimentazione (contrassegnato in genere con PWR SW) nella scheda madre.
- Seite 20 Collegare il cavo USB di CN4 al connettore a pin USB nella scheda madre o a una porta USB esterna. Se viene utilizzato un collegamento interno della scheda madre, consultare il manuale della scheda madre per accertarsi che la disposizione dei pin sia corretta. Sul cavo dell’adattatore USB, il filo nero corrisponde alla messa a terra (–) e il filo rosso all’alimentazione (+5 V).
- Seite 21 RM200 (telecomando a raggi infrarossi per PC) Uscita dall’applicazione: chiude la finestra attiva o iMEDIAN HD [ALT + F4] Alimentazione: accende/spegne il PC Registrazione Comando multimediale gruppo 1: riproduzione/pausa/ interruzione/apertura/preceden- te/successivo/riavvolgimento/ avanzamento rapido Mouse/Tastiera: alterna l’uso di un comando PAD tra un mouse e una tastiera Spazio indietro: visualizza il menu precedente...
- Seite 22 iMEDIAN HD Esecuzione di iMEDIAN HD Premere il pulsante “go” per avviare iMEDIAN HD Esplorazione di iMEDIAN HD Utilizzare i pulsanti a quattro direzioni per esplorare iMEDIAN HD. Tenendo premuti i pulsanti destro e sinistro si raggiungono le schermate “Home” e “Menu” Multimedialità...
- Seite 23 Multimedia Station Premier Multimedia Station Premier consta de dos partes: el mando a distancia y un receptor interno. Instale el receptor interno en dos compartimientos para unidades de 5,25” anejos. Apague el sistema y desconecte el cable de suministro antes de instalar cualquier hardware.
- Seite 24 Enchufe el cable de suministro de standby de 3 clavijas del adaptador de suministro de 24 clavijas al conector CN1 del receptor interno. Enchufe los cables de CN2 al conector del interruptor de suministro (normalmente etiquetado PWR SW) de la placa base.
- Seite 25 Conecte el cable USB de CN4 a una toma USB de la placa base o a un puerto USB externo. Si utiliza una toma de la placa base, consulte el manual de ésta para asegurarse de que usa la disposición de clavijas correcta. En el cable adaptador USB, el hilo de color negro es de tierra (–) y el tricolor es de suministro (+5V).
- Seite 26 RM200 (mando a distancia IR para PC) Salir de la aplicación: Cerrar la ventana activa o cerrar iMEDIAN HD [ALT + F4] Suministro: Encendido/apagado del PC Grabar Grupo de control de medios 1: Reproducir/Pausa/Parar/Abrir/ Anterior/Siguiente/Rebobinar/ Avance rápido Ratón/teclado: Cambiar el uso de controlador PAD entre ratón y teclado Retroceso: Ver menú...
- Seite 27 iMEDIAN HD Ejecución de iMEDIAN HD Pulse el botón “go” para ejecutar iMEDIAN HD Navegación por iMEDIAN HD Utilice los botones de cuatro vías para navegar por iMEDIAN HD. Mantenga pulsados los botones derecho e izquierdo para ir a las pantallas “Home” y “Menu”. Medios locales Los usuarios pueden disfrutar de la música, vídeos e imágenes en su PC utilizando un sencillo mando a distancia.
- Seite 28 Multimedia Station Premier マルチメディアステーションPremierはリモコンと内蔵のレシーバ ーの２つで構成されています。内蔵のレシーバーを２つの隣接した 5.25ドライブベイにインストールして下さい。 パソコンの電源を切り、ハードウェアをインストールする前に コンセントから電源ケーブルを抜いて下さい。 Premierには24ピンパワーアダプターが同梱されています。 24ピンパワーアダプターの一方をATX電源コネクターに、もう 一方をマザーボードに接続して下さい。 ２つの5.25インチ外付けドライブベイのカバーをはずして下さい。 Downloaded from www.Manualslib.com manuals search engine...
- Seite 29 24ピンアダプターから出ている3ピンスタンバイパワーケーブ ルを内蔵レシーバーのCN1に接続して下さい。このコネクター は、正しい方向のみに接続できるようになっています。 CN2からワイヤーをマザーボードの電源スイッチコネクター（ PWR SW）へ接続して下さい。正しい位置をお持ちのマザーボー ドのマニュアルで確認して下さい。スイッチの接続には極性は 関係ありません。 PC電源スイッチ（POWER SW）からケーブルを内蔵レシーバーの CN3へ接続して下さい。 Downloaded from www.Manualslib.com manuals search engine...
- Seite 30 CN4のUSBケーブルをマザーボードのUSBピンヘッダー、もしく は外付けのUSBポートに接続して下さい。マザーボードヘッダ ーを使用する場合は、お持ちのマザーボードのマニュアルで確 認して下さい。USBアダプターケーブル上で、黒の線はグラウ ンド、赤の線は＋５V電源です。 マルチメディアステーションPremierレシーバーを外付けの 3.5インチドライブベイに挿入し、付属のネジで固定して下さい。 ソフトウェアのインストール インストール用CDを挿入し、そしてiMEDIAN HD softwareをインストール して下さい。インストール後に”Auto Update”という画面が表示された 場合は、最新のバージョンにアップデートして下さい。備考:インストー ル後、システムを最適化する必要があることがあります。この他のインス トールについての情報は www.soundgraph.com をご覧下さい。 Downloaded from www.Manualslib.com manuals search engine...
- Seite 31 RM200 (PC用赤外線リモコン) Application Exitボタン：起動中のウィンドウを閉じ、iMEDIAN HDを閉じます。[ALT+F4] Powerボタン：PCの電源のオ ン/オフ Recordボタン：録音録画 Media Control Group1ボタン： 再生/一時停止/停止/開く/戻 る/進む/巻き戻し/早送り Mouse/Keyboard: PADコントロ ーラーのマウスとキーボードの 切り替え Backボタン:以前のメニューに戻 ります Select/Spaceボタン：選択/スペース PAD Controller：マウスカーソ ルのコントロール及び4方向キー Windowsの開始 10. Windowsメニュー 11. L.Clickボタン：マウス左クリック 12. R.Clickボタン：マウス右クリック 13. ENTERボタン 14. ESCボタン 15. Open/Closeボタン：DVD、 CD-ROMトレイの開閉 16. goボタン: iMEDIAN HD applicationの開始 17. Application Launcherボタン：アプリケーションの起動 18.
- Seite 32 iMEDIAN HD iMedian HDの開始 goボタンを押し、iMedian HDを開きます iMEDIAN HDの操作 4方向ボタンでiMEDIAN HDを操作します。左ボタンでホーム画 面へ、右ボタンでメニュー画面へ行き、ENTERボタンで選択し ます ローカルメディア リモコンで簡単に音楽、ビデオ、写真をパソコンで楽しめま す。iMEDIAN HDソフトウェアはほぼ全ての内蔵コーデックをサ ポートしています ネットワークメディア 簡単にメディアファイルをインターネットラジオと同様に、ネ ットワーク上のパソコンでも楽しめます CD/DVD 簡単にCD、DVDを鑑賞するこおができます テレビ パソコンにテレビチューナーカードを取り付けると、デジタ ル/アナログテレビを見たり、録画することが可能です タスク RSS news feeds、世界の都市の時間、天気の確認、ファイルの 管理、アラームの設定、そしてシステムのシャットダウンがで きます セッティング GUI,メディアプレイバックなどのセッティングを変更/調整等 ができます Downloaded from www.Manualslib.com manuals search engine...
- Seite 33 Multimedia Station Premier 多媒体休闲小站Premier包含两个部分，遥控器和接收器。将接收器 装入相邻的两个5.25” 磁碟快置槽。 安装任何硬体前，请先关闭主机电源并拆下AC电源线。 Premier版内附一个24-pin 电源转接器。将转接器接上电源供应 器的24-pin ATX 电源接头，并将转接器另一端接上主机板。 拆下两片5.25” 磁碟快置槽的前面挡板。 Downloaded from www.Manualslib.com manuals search engine...
- Seite 34 将24-pin 电源转接器上的3-pin电源待命线，接到接收器的 CN1接头。接头附有防呆功能，只能从一个方向插入。 将CN2接头上的电源开关线连接到主机板上的电源开关接头（通 常会标有PWR SW字样）。正确位置请您参阅主机板说明书。开关 接头无正负之分。 将机壳上的电源开关的接线（通常会标有PWR SW字样）连接到接 收器的CN3接头。 Downloaded from www.Manualslib.com manuals search engine...
- Seite 35 将CN4接头上的USB线（此USB线附有转接头）连接到主机板上的 USB接头或是外接式USB插孔（需拔除转接头）。假如您是使用主 机板上的USB接头，请您参阅主机板说明书，确保针脚的正确位 置。USB转接线的黑线是地线（-）而红线是电源（+5V）。 将多媒体休闲小站Premier的接收器装入5.25” 磁碟快置槽， 并以所附的托架螺丝固定。 安装软体 请将安装光碟放入光碟机，然后安装 iMEDIAN HD 软体。如果您看到“Auto Update”的信息，请于安装完成后更新至最新版本。此外，安装完成后，为 求系统的最佳表现，您或许会需要调整系统的设定。详细的安装资讯请参照 www.soundgraph.com。 Downloaded from www.Manualslib.com manuals search engine...
- Seite 36 RM200 （PC用红外线遥控器） Application Exit: 关闭使用中的视窗，或是关闭iMEDIAN HD [ALT + F4] Power: 开启或关闭PC电源 Record：录影键 Media Control Group 1：放 映/暂停/停止/开启/返回/跳 过/回转/快转 Mouse/Keyboard: 切换PAD控制模 式于键盘模式/滑鼠模式 Backspace: 返回上一页选单 选择键/空白键 PAD Controller：控制滑鼠游标和 4向导航键 开启 Windows 10. Windows 选单 11. L.Click：滑鼠左键 12. R.Click：滑鼠右键 13. Enter键 14. Esc键 15.
- Seite 37 iMEDIAN HD 执行 iMEDIAN 按下“go“键启动 iMEDIAN HD iMEDIAN 操作方法 使用4向导航键来操作iMEDIAN HD。长押左键和右键可以回到首 页和选单画面。按下ENTER键，确认所选 本机多媒体 使用者可以经由遥控器轻松享受自己个人电脑里的音乐，影片和 照片。IMEDIAN HD 支援绝大多数的媒体格式 网络多媒体 使用者可以轻松享受网络上的媒体档案，就像享受自己个人电脑 里的媒体档案一样 CD/DVD 使用者可以轻松享受CDs或是DVDs 电视 使用者可以经由个人电脑里的电视卡观赏或是录下数位/类比电 视频道的内容 应用程式 借由iMEDIAN HD，使用者可以阅读RSS news feeds，读取世界各 都市的时间，天气，管理档案，设定闹铃以及关机 设定 设定及调整iMEDIAN HD的各项功能 Downloaded from www.Manualslib.com manuals search engine...
- Seite 38 Europe +31 (0) 10 462-2060 europe.techsupport@antec.com www.antec.com © Copyright 2008 Antec, Inc. All rights reserved. All trademarks are the property of their respective owners. Reproduction in whole or in part without written permission is prohibited. Printed in China. Downloaded from www.Manualslib.com...
