MC851/MC861

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Oki MC851

Inhaltszusammenfassung für Oki MC851

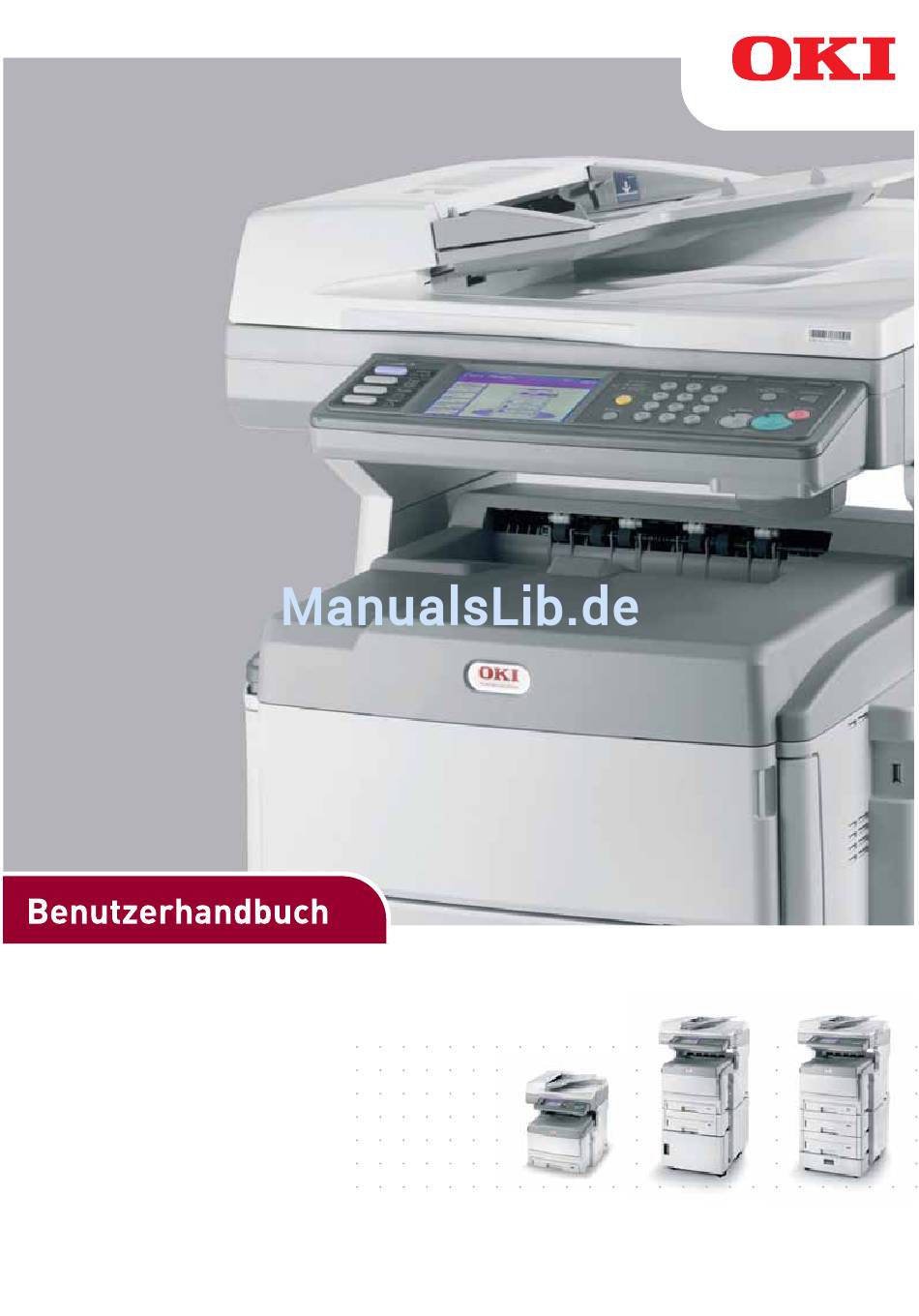

  • Seite 1 MC851/MC861...

  • Seite 2: Vorwort

    Die aktuellsten Treiber und Handbücher finden Sie auf der Website: http://www.okiprintingsolutions.com 07118604 Iss.01 Copyright © 2011 OKI Europe Ltd. Alle Rechte vorbehalten. OKI ist eine eingetragene Marke von OKI Electric Industry Company Ltd. OKI Printing Solutions ist eine Marke der OKI Data Corporation.

  • Seite 3: Erste Hilfe Im Notfall

    4-11-22 Shibaura, Minato-ku, Tokyo 108-8551, Japan MPORT IN DIE AUTORISIERTER ERTRETER OKI Europe Limited (firmiert unter dem Namen OKI Printing Solutions) Blays House Wick Road Egham Surrey TW20 0HJ Großbritannien Sollten Sie Fragen zu Vertrieb, Support oder allgemeiner Art haben, wenden Sie sich an Ihren Händler vor Ort.

  • Seite 4: Inhaltsverzeichnis

    NHALT Vorwort ...........2 Erste Hilfe im Notfall .
  • Seite 5 Abmelden ..........85 Betrieb.
  • Seite 6 OKI Kontaktdaten ........

  • Seite 7: Hinweise, Achtung Und Vorsicht > 7

    INWEISE CHTUNG UND ORSICHT HINWEIS Ein Hinweis enthält zusätzliche Informationen, die den Haupttext ergänzen. ACHTUNG! „Achtung“ bietet weitere Informationen, die bei Nichtbeachtung zu Fehlfunktionen oder Geräteschäden führen können. VORSICHT! „Vorsicht“ bietet weitere Informationen, die bei Nichtbeachtung Risiken bergen oder zu Körperverletzung führen können. Dieses Modell arbeitet zum Schutz Ihres Produkts und zur Gewährleistung einer umfassenden Funktionsfähigkeit nur mit Original-Tonerpatronen.

  • Seite 8: Über Dieses Handbuch

    Ü BER DIESES ANDBUCH HINWEIS Die in diesem Handbuch enthaltenen Abbildungen können optionale Leistungsmerkmale enthalten, die nicht auf Ihrem Produkt installiert sind. OKUMENTATIONSREIHE Dieses Handbuch ist Bestandteil der Online- und Hardcopy-Dokumentation, die Ihnen helfen soll, sich mit Ihrem Produkt vertraut zu machen und seine zahlreichen leistungsstarken Funktionen optimal zu nutzen.

  • Seite 9: Online-Verwendung

    NLINE ERWENDUNG Dieses Handbuch kann mit einem Adobe Reader angezeigt und gelesen werden. Verwenden Sie die Navigations- und Anzeigefunktionen von Acrobat Reader. Das Buch enthält eine Reihe von Querverweisen, die als blauer Text hervorgehoben sind. Wenn Sie auf einen Querverweis klicken, springt die Anzeige sofort zu dem Teil des Handbuchs, der das entsprechende Material enthält.

  • Seite 10: Einführung

    INFÜHRUNG Herzlichen Glückwunsch, dass Sie sich für dieses Multifunktionsgerät (MFP) entschieden haben. Es verfügt über fortschrittliche Funktionen und erstellt mit hoher Geschwindigkeit lebendige Farbdrucke und gestochen scharfe Schwarzweißdrucke auf einer Reihe von Büro- Druckmedien. Mit diesem MFP-Gerät können Sie rasch Papierdokumente scannen und das Bild an verschiedene Ziele, z.
  • Seite 11 Visitenkarten, Banner und Etiketten entwerfen und ausdrucken können. > „Fragen Sie OKI“ – eine benutzerfreundliche Funktion, die Ihnen eine direkte Verbindung von Ihrem Druckertreiber-Bildschirm (nicht immer in diesem Handbuch abgebildet) zu einer dedizierten Website ermöglicht, die für Ihr Modell spezifisch ist.

  • Seite 12: Mfp - Überblick

    MFP – Ü BERBLICK ORDERANSICHT REF. BESCHREIBUNG Ablagefach, Vorderseite unten Standard-Ausgabebereich für gedruckte Seiten. Nimmt bis zu 250 Blatt 80-g/m²-Papier auf. Entriegelungstaste der oberen Abdeckung Drücken Sie diese Taste, um die Abdeckung zu öffnen. Griffe für das Mehrzweckfach Ziehen Sie an den Griffen, um das Fach zu öffnen. Mehrzweckzufuhr (geschlossen abgebildet) Dient zum Zuführen von schwerem Papier, Briefumschlägen und anderen Spezialmedien.

  • Seite 13: Rückansicht

    ÜCKANSICHT REF. BESCHREIBUNG Abdeckung Ermöglicht den Zugriff auf das Festplattenlaufwerk und zur Installation von optionalem Arbeitsspeicher. EIN/AUS-Netzschalter Einzelheiten dazu finden Sie unter „Ausschalten“ auf Seite 18. Beachten Sie stets die korrekte Vorgehensweise, um einen Verlust von Festplattendaten auszuschließen. Wechselstrom-Netzanschluss Parallelanschluss USB-Anschluss (Typ A) Testschalter Netzwerkanschluss...

  • Seite 14: Bedienfeld

    EDIENFELD REF. BESCHREIBUNG Touchscreen-Display Hiermit können Sie die zu den Kopier-, Fax- und Scanfunktionen gehörende Auswahl treffen, indem Sie den Bildschirm berühren, um die ausgewählten Schaltflächen zu drücken. Achten Sie darauf, dass Sie das Display nicht mit einem scharfen oder spitzen Gegenstand verkratzen, beispielsweise einem Kugelschreiber, da das Display dadurch beeinträchtigt werden könnte.
  • Seite 15 REF. BESCHREIBUNG Tasten STOP/START STOP: Mit dieser Taste wird der Kopier- oder Scanvorgang gestoppt. START: > MONO - Mit dieser Taste wird der Kopier-, Fax- oder Scanvorgang in Schwarzweiß gestartet. > COLOR - Mit dieser Taste wird der Kopier- oder Scanvorgang in Farbe gestartet. Die grüne LED leuchtet, wenn kopiert/gescannt werden kann.

  • Seite 16: Wechseln Der Anzeigesprache

    ECHSELN DER NZEIGESPRACHE Die Standardsprache, in der das MFP-Gerät Meldungen anzeigt und Berichte druckt, ist Englisch . Sie kann bei Bedarf mithilfe des Hilfsprogramms Panel Language Setup geändert werden. 1. Damit die Firmware Ihres Produkts auf dem neuesten Stand ist, wird empfohlen, während des Setups die Sprachdateien von diesem Hilfsprogramm herunterzuladen.

  • Seite 17: Erste Schritte

    RSTE CHRITTE ÖSEN DER CANNERSPERREN ACHTUNG! Stellen Sie sicher, dass die Betriebsposition Entriegelt des Scanners eingestellt ist, bevor Sie ihn in Betrieb nehmen. Drehen Sie die Scannersperre mithilfe des mitgelieferten Schlüssels (1) in die Betriebsposition ENTRIEGELT. Wiederholen Sie Schritt 1 für die zweite Scannersperre.

  • Seite 18: Energiesparmodus

    NERGIESPARMODUS Wenn das MFP-Gerät einige Zeit nicht genutzt wird, wird es zur Kontrolle des Stromverbrauchs in den Energiesparmodus geschaltet. Sie können den Energiesparmodus abbrechen oder initiieren, indem Sie die Taste Power Save auf dem Bedienfeld drücken. USSCHALTEN ACHTUNG! Schalten Sie das MFP-Gerät nicht mithilfe des Netzschalters unvermittelt aus, da es dadurch beschädigt werden könnte.
  • Seite 19 Sie schließen den Drucker noch nicht an, sondern führen das OKI- Treiberinstallationsprogramm von der DVD-ROM aus. Dabei werden der TWAIN- Treiber (Scannertreiber) und die Druckertreiber installiert. Sobald Sie den Drucker anschließen und einschalten, ist die Installation abgeschlossen. Plug-and-Play-Installation Das MFP ist ein „duales Gerät“ und wird von Windows als Scanner und als Drucker betrachtet.

  • Seite 20: Faxtreiber

    Mit dem Faxtreiber senden Sie die Faxdaten von Ihrem Computer an das MFP-Gerät, das anschließend automatisch den Versand übernimmt. Installation des Faxtreibers Dieser Treiber wird bei Ausführung des OKI-Treiberinstallationsassistenten installiert. ONFIGURATION Die Installation des Configuration Tools ist optional. Das Tool befindet sich im Ordner „Utilities“...

  • Seite 21: Hilfsprogramm Actkey

    Zum Suchen und Installieren wählen Sie Tools > Gerät registrieren aus. Markieren Sie das Sucherergebnis und klicken Sie auf Ja, wenn Sie dazu aufgefordert werden.. Mit dem Configuration Tool können Sie Ihr MFP-Gerät einrichten und verwalten. Ausführliche Anleitungen finden Sie unter „Informationen vor der Konfiguration“...
  • Seite 22 Einrichten des Hilfsprogramms Actkey Installieren Sie das Hilfsprogramm Actkey von der DVD: Das Setup-Programm platziert ein „Actkey“-Symbol auf dem Desktop. Doppelklicken Sie auf dieses Symbol, um die Actkey-Konsole zu öffnen. Wählen Sie Optionen > Tasteneinstellung aus. Der folgende Bildschirm wird angezeigt.
  • Seite 23 Wählen Sie die Registerkarte Ereignisse. Wählen Sie im Dropdownmenü Ereignis auswählen ein Ereignis aus. Klicken Sie im Feld Aktionen auf Programm starten und wählen Sie im Dropdownmenü ActKey aus. Klicken Sie auf Anwenden. Wiederholen Sie die Schritte für jedes Ereignis, d. h. Scan in Anwendung, E-Mail, Ordner und PCFax.

  • Seite 24: Empfehlungen Für Papier

    MPFEHLUNGEN FÜR APIER Das MFP-Gerät kann verschiedene Papiersorten mit einer Reihe von Papiergewichten und - größen sowie Transparentfolien und Briefumschläge bedrucken. Dieser Abschnitt enthält allgemeine Empfehlungen zur Wahl der Druckmedien und ihrer Verwendung. Die beste Leistung wird mit Standardpapier mit einem Gewicht von 75 bis 90 g/m², das zur Verwendung in Kopierern und Laserdruckern vorgesehen ist, erzielt.

  • Seite 25: Kassetten

    Als Visitenkarten werden OKI Visitenkarten (Bestellnr. 09002985) empfohlen. ASSETTEN FORMAT ABMESSUNGEN GEWICHT (G/M²) 105 x 148 mm (Fach 1 und MZ-Fach) 148 x 210 mm Leicht 64 - 82 g/m² 182 x 257 mm Mittel 83 - 105 g/m² Executive (Nur MZ-Fach)

  • Seite 26: Face Down Stacker (Ablagefach Für Vorderseite Unten)

    ACE DOWN STACKER BLAGEFACH FÜR ORDERSEITE UNTEN Das Ablagefach für Vorderseite unten an der Oberseite des MFP-Geräts kann bis zu 250 Blatt 80-g/m²-Standardpapier aufnehmen und ist für Papiergewichte bis 128 g/m² geeignet. In Lesereihenfolge (zuerst Seite 1) gedruckte Seiten werden in Lesereihenfolge sortiert (letzte Seite oben, mit der Vorderseite nach unten).

  • Seite 27: Einlegen Von Papier

    INLEGEN VON APIER ASSETTEN Entfernen Sie das Papierfach aus dem MFP-Gerät. Fächern Sie das einzulegende Papier an den Kanten (1) und in der Mitte (2) auf, damit keine Seiten aneinander haften, und stoßen Sie die Kanten des Papierstapels auf eine ebene Fläche auf, um sie aneinander auszurichten (3). Legen Sie das Papier für den Einzug im Querformat (Papier mit Briefkopf mit der Vorderseite nach unten und der Oberkante zur rechten Seite des MFP-Geräts weisend) (1) bis zur Markierung (a) ein.
  • Seite 28 Stellen Sie den hinteren Papieranschlag und die Papierführungen (2) auf das Format des verwendeten Papiers ein. HINWEIS Bei A6-Papier müssen Sie den hinteren Papieranschlag entfernen und in der A6-Position neu anbringen. ACHTUNG! WICHTIG: Stellen Sie die Papiergrößenskala (3) auf das Format und die Ausrichtung des verwendeten Papiers ein (im obigen Beispiel A4 LEF).

  • Seite 29: Universalfach

    NIVERSALFACH Öffnen Sie das Universalfach. Klappen Sie die Papierstützen aus (1). Drücken Sie die Papierauflagefläche (2) vorsichtig nach unten, damit sie einrastet. Legen Sie Papier ein, und stellen Sie die Papierführungen (3) auf die Größe des verwendeten Papiers ein. > Für den Einseitendruck auf Papier mit Briefkopf legen Sie das Papier mit dem Briefkopf nach oben und der Oberkante zum MFP-Gerät weisend in das Universalfach ein...

  • Seite 30: Konfigurieren Des Geräts

    Einzelheiten finden Sie unter „Ersteinrichtung“ auf Seite HINWEIS Wenn Sie das OKI-Treiberinstallationsprogramm von der DVD-ROM ausgeführt haben, haben Sie möglicherweise bereits die Zeitzone, das Datum und die Uhrzeit über das Hilfsprogramm Panel Language Setup eingestellt. Konfigurieren des Geräts... > 30...

  • Seite 31: Netzwerk-Setup

    ETZWERK ETUP Das MFP-Gerät muss außerdem ordnungsgemäß im Netzwerk eingerichtet werden, damit die Funktionen Scan in E-Mail und Scannen auf FTP ausgeführt werden können. Als Voraussetzung dafür, dass andere Netzwerkgeräte das MFP-Gerät im Netzwerk finden, müssen die folgenden Netzwerkparameter eingestellt werden: IP Adresse Set: IP-Adresse: .

  • Seite 32: Internetkommunikations-Merkmale

    POP3-Port: Die Port-Nummer Ihres POP3-Mailservers. Geben Sie den DNS-Namen oder die IP- und Port-Nummer Ihres POP3-Servers ein, bevor Sie E-Mails versenden, sofern Ihr Mailserver die POP3-Authentifizierung voraussetzt HINWEIS Als weitere Voraussetzung für den E-Mail-Versand müssen Sie die „Von“- Details festlegen. HINWEIS 1.
  • Seite 33 ScanAnNetzwerk Über das Internet mit den Protokollen FTP (File Transfer Protocol), HTTP (Hypertext Transfer Protocol) oder CIFS (Common Internet File System). Das MFP-Gerät ermöglicht Ihnen, gescannte Dokumente direkt in einem standardmäßigen PDF-, JPEG-, TIFF- oder XPS-Dateiformat auf einem angegebenen Server oder einem PC im Netzwerk zu speichern.

  • Seite 34: Konfiguration

    ONFIGURATION Es sind mehrere Konfigurationsoptionen verfügbar, mit denen Sie die Scanner-, Fax-, und Druckereinstellungen an Ihre Anforderungen anpassen können. Zum Konfigurieren des MFP-Geräts stehen drei Methoden zur Verfügung: Über die Webseite des MFP-Geräts. Über das Hilfsprogramm Configuration Tool des MFP-Geräts. Über das Bedienfeld des MFP-Geräts.

  • Seite 35: Über Das Hilfsprogramm Configuration Tool

    ÜBER DAS ILFSPROGRAMM ONFIGURATION Installieren Sie das MFP Configuration Tool wie in „Configuration Tool“ auf Seite 20 beschrieben, sofern Sie dies noch nicht getan haben. HINWEIS Die Administrative Settings (Verwaltungseinstellungen) sind durch ein Kennwort gesperrt. Weitere Informationen finden Sie unter „Informationen vor der Konfiguration“...

  • Seite 36: Beschreibung

    Adressbuch FUNKTION OPTION BESCHREIBUNG E-Mail-Adresse Eingabe/Bearbeitung Verwenden Sie die Bildschirm- Tastatur, um eine E-Mail-Adresse einzugeben und der Liste zuzuweisen. Hinweis: max. 500 Adresseinträge. Delete (Löschen) Wählen Sie eine E-Mail-Adresse aus, die aus der Liste gelöscht werden soll. Löschen und sortieren Wählen Sie eine E-Mail-Adresse aus, die aus der Liste gelöscht werden soll.

  • Seite 37: Papiereinstellungen

    Papiereinstellungen FUNKTION OPTION BESCHREIBUNG Fach n (wobei Papierformat Papierfachgröße, Legt das Papier in Fach n fest. n das Fach Benutz.def ausweist) Benutzerdefiniert Fach 1: Geben Sie die Papierbreite und -länge ein. Breite: 105~210~297 mm Hinweis: Nur verfügbar, wenn Papiergröße auf Benutz.def Länge: gesetzt ist.
  • Seite 38 FUNKTION OPTION BESCHREIBUNG Mehrzweckfach Papierformat A3, A4, A4LEF, A5, A6, Wählen Sie die Größe des B4, B5, B5LEF, Legal 14, Papiers aus, das aus dem Legal 13,5, Legal 13, Mehrzweckfach zugeführt wird. Tabloid, Letter, LetterLEF, Executive, Benutz.def, COM-10, DL, C5, C4 Benutzerdefiniert Breite: Geben Sie die Papierbreite und...

  • Seite 39: Dokumenteinstellungen Speichern

    FUNKTION OPTION BESCHREIBUNG Duplex: letzte Skip Blank Page (Keine Leerseite), Wenn beim Drucken von Seite ungeraden Seiten die Always Print (Immer drucken) Einstellung „Skip Blank Page“ (Keine Leerseite) aktiviert ist, druckt der Drucker die letzte Seite nicht im Duplex-, sondern im Simplex-Format.
  • Seite 40 Profile (Profil) FUNKTION OPTION BESCHREIBUNG Eingabe/ Profilname Benutzerdefiniert Wählen Sie die Profilnummer, um Bearbeitung einzugeben/zu bearbeiten. Geben Sie den erforderlichen Profilnamen mithilfe der Bildschirm- Tastatur ein. Protokoll CIFS, FTP, HTTP Wählen Sie das benötigte Protokoll aus. Hinweis: Wenn CIFS ausgewählt ist, wird Kommunikation kodieren standardmäßig auf KEINER gesetzt.
  • Seite 41 FUNKTION OPTION BESCHREIBUNG Eingabe/ Dokumenttyp Dokumenttyp: Hiermit legen Sie den Typ der Bilder Bearbeitung Text, Text&Foto, auf dem Dokument fest. (Fortsetzung) Foto Diskret Hintergrund: Hiermit können Sie den Auto, AUS, 1(Low), Farbhintergrund des Bildes ausblenden 2, 3, 4, 5(Hoch), (sofern das Dokument einen sTHR Farbhintergrund hat), so dass die Hintergrundfarbe nicht gedruckt wird.
  • Seite 42 FUNKTION OPTION BESCHREIBUNG Eingabe/ Hue (Farbton) [R] -3, -2, -1, 0, +1, Ändern Sie die R/G-Ausgleich- Bearbeitung +2, +3 [G] Einstellungen. (Fortsetzung) [G]: Grün erhöhen [R]: Rot erhöhen Saturation [Low] -3, -2, -1, 0, Ändern Sie die Sättigungseinstellung. (Sättigung) +1, +2, +3 [Hoch] Hoch: Bildschärfe erhöhen Low: Farbton reduzieren [R] -3, -2,...
  • Seite 43 Admin-Setup HINWEIS Die Option Admin-Setup ist mit einem Kennwort gesperrt. Weitere Informationen finden Sie unter „Informationen vor der Konfiguration“ auf Seite FUNKTION OPTION BESCHREIBUNG Kopie-Setup Standard- Dokumenttyp Dokumenttyp: Hiermit legen Sie den Typ der einstellungen Text, Text&Foto, Bilder auf dem Dokument fest. Foto, extra fein Diskret Hiermit können Sie den...
  • Seite 44 FUNKTION OPTION BESCHREIBUNG Kopie-Setup Standardeins Größe gemischt AUS, EIN Hiermit können Sie Originale der (Fortsetzung) tellungen gleichen Breite, aber (Fortsetzung) unterschiedlicher Länge in den ADF einlegen. Wenn diese Option aktiviert ist, wird das Fach automatisch eingestellt. Sie können dann kein Fach manuell angeben.
  • Seite 45 FUNKTION OPTION BESCHREIBUNG Faxeinstellung Standard- Dokumenttyp Normal, Fein, Hiermit legen Sie den Typ der einstellungen Ext.Fein, Foto, Bilder auf dem Dokument fest. Hintergrnd Density (Dichte) SehrHell, Heller, Dichte anpassen Normal, Dunkler, S.dunkel: Bildschärfe und Farbe S.dunkel erhöhen. SehrHell: Farbton und Farbe reduzieren.
  • Seite 46 FUNKTION OPTION BESCHREIBUNG Faxeinstellung F-Code Fach Löschen Wählen Sie die zu löschende (Fortsetzung) Fachnummer aus und drücken (Fortsetzung) Sie Ja, um den Löschvorgang zu bestätigen. Wenn Sie ein Sicherheitsfach löschen, geben Sie den vierstelligen ID-Code ein und drücken Sie Ja, um den Löschvorgang zu bestätigen.
  • Seite 47 FUNKTION OPTION BESCHREIBUNG Faxeinstellung Sonstige Wahlwiederhol.- 00~02~15 Mal Hiermit legen Sie die Anzahl der (Fortsetzung) Einstellungen Vers. Wahlwiederholungsversuche fest. Wahlwiederhol.- 0~1~5 Min. Hiermit legen Sie das Intervall Abst. zwischen den Wahlwiederholungen fest. Junk-Fax Einstellung: Unnötiger Faxempfang kann blockieren AUS, Modus1, verhindert werden.
  • Seite 48 FUNKTION OPTION BESCHREIBUNG Faxeinstellung Sonstige Vorwahl Benutzerdefiniert Geben Sie die Vorwahl ein (wenn (Fortsetzung) Einstellungen Sie über eine Nebenstellenanlage (Fortsetzung) angeschlossen sind, müssen Sie eine Vorwahl für die externe Leitung angeben). Hinweis: max. 40 Stellen. Empfangszeit- AUS, EIN Aktivieren Sie EIN, wenn die stempel Empfangszeit auf ankommende Fax-Nachrichten gedruckt...
  • Seite 49 FUNKTION OPTION BESCHREIBUNG Scanner Standard- Grayscale AUS, EIN Wählen Sie EIN, um Graustufen Einstellung einstellungen (Graustufe) zu drucken. (Fortsetzung) (Fortsetzung) Dateiform. Farbe: Wählen Sie das Dateiformat aus. PDF, TIFF, JPEG, S/W (Graustufe): PDF, TIFF, JPEG, S/W (Binär): PDF, TIFF Kompress.-Grad Farbe: Wählen Sie die Hoch, Medium, Low...
  • Seite 50 FUNKTION OPTION BESCHREIBUNG Scanner E-Mail-Setup Dateiname Benutzerdefiniert Geben Sie mithilfe der Einstellung Bildschirm-Tastatur einen Dateinamen ein. (Fortsetzung) Max. 64 Zeichen. Muster Betreff ändern Geben Sie einen Standardtext für den Betreff der E-Mail ein. Max. 80 Zeichen. Sie können bis zu 5 verschiedene E-Mail-Muster erstellen Hauptteil ändern Geben Sie einen Standardtext für...
  • Seite 51 FUNKTION OPTION BESCHREIBUNG Druck-Setup Menü Fachkonfig. Papiereinzug: Gibt das Einzugsfach an (wobei n Drucken das Fach ausweist). Fach n, Universalfach Auto-Wechsel: Stellt die Funktion für den automatischen Fachwechsel ein. AUS, EIN Fachfolge: Gibt die Priorität der Auswahlreihenfolge für die Unten, Oben, automatische Fachauswahl/den Papiereinzugsfach automatischen Fachwechsel an.
  • Seite 52 FUNKTION OPTION BESCHREIBUNG Druck-Setup Druck-Menü Druck-Setup Druckgeschw. SW: Autogeschw.: Ist die erste Seite (Fortsetzung) (Fortsetzung) (Fortsetzung) eines Druckauftrags Autogeschw., schwarzweiß, läuft das Gerät mit Mono 34PPM, 30 Seiten pro Minute (ppm). Gemischt. Geschw., Wenn eine farbige Seite erkannt Druckgeschw. Farbe wird, wird der Druck verlangsamt und der Rest des Auftrags mit 26 Seiten pro Minute gedruckt.
  • Seite 53 FUNKTION OPTION BESCHREIBUNG Druck-Setup Druck-Menü Druck-Setup Zeilen pro Seite: Diese Option stellt die Anzahl (Fortsetzung) (Fortsetzung) (Fortsetzung) Zeilen pro Seite ein, wenn nicht 005~064~ formatierter Text von anderen 128 Zeilen Systemen als Windows empfangen wird. Die Standardeinstellung für A4 Hochformat ist 64 und für Letter 60 (nur PCL).
  • Seite 54 FUNKTION OPTION BESCHREIBUNG Druck-Setup Druck-Menü Druckerjustage Einstellung Papier Wird für Mikroeinstellungen (Fortsetzung) (Fortsetzung) (Fortsetzung) Schwarz: verwendet, wenn beim Drucken auf Normalpapier in Schwarzweiß -2, -1, 0, +1, +2 die Druckergebnisse sichtbar zu blass sind oder helle Flecken oder Streifen auftreten. Wählen Sie einen niedrigeren Wert, um helle Flecken oder Streifen oder...
  • Seite 55 FUNKTION OPTION BESCHREIBUNG Druck-Setup Druck-Menü Trommel- AUS, EIN Einstellen, damit die Trommel vor (Fortsetzung) (Fortsetzung) reinigung dem Druck inaktiv und die horizontalen weißen Linien verringert werden. Dies verkürzt die Lebensdauer der Trommel. Hex Dump AUS, EIN Druckt die vom Host-PC empfangenen Daten im Hexadezimalformat.
  • Seite 56 FUNKTION OPTION BESCHREIBUNG Druck-Setup Farb-Menü Y TIEFEN -3, -2, -1, 0, +1, Diese Option bewirkt die (Fortsetzung) (Fortsetzung) +2, +3 Einstellung der Bilddichte für jede Farbkomponente (Cyan, K LICHTER -3, -2, -1, 0, +1, Magenta, Gelb und Schwarz). Die +2, +3 normale Einstellung ist 0.
  • Seite 57 FUNKTION OPTION BESCHREIBUNG Druck-Setup Farb-Menü CMYK- AUS, EIN Die Einstellung AUS vereinfacht (Fortsetzung) (Fortsetzung) Konvertierung die Umwandlung von CMYK- Daten und verkürzt auf diese Weise die Verarbeitungszeit. Diese Einstellung wird nicht berücksichtigt, wenn die Funktion Druckfarb.Simul. verwendet wird. Menü Druckersprache AUTO- Mit dieser Option wird gewählt, System-...
  • Seite 58 FUNKTION OPTION BESCHREIBUNG Druck-Setup PCL-Setup A4-Druckbreite 78 Spalten, 80 Mit dieser Option wird die Anzahl (Fortsetzung) (Fortsetzung) Spalten Spalten eingestellt, nach der bei A4-Papier im PCL-Modus ein automatischer Zeilenwechsel erfolgt. Dies ist der Wert, wenn der automatische CR/LF-Modus auf AUS eingestellt ist und ein Zeichenabstand von 10 Zeichen pro Zoll verwendet wird.
  • Seite 59 FUNKTION OPTION BESCHREIBUNG Druck-Setup IBM PPR Zero Character Normal, Mit Diese Option legt fest, ob die 0 (Fortsetzung) Konfiguration (Nullzeichen) Schrägstrich mit oder ohne Schrägstrich (Fortsetzung) gedruckt wird. Zeilenabstand 6 LPI, 8 LPI Diese Option legt den Zeilenabstand fest. Keine Leerseite AUS, EIN Mit dieser Option wird eingestellt, ob leere Seiten gedruckt werden.
  • Seite 60 FUNKTION OPTION BESCHREIBUNG Druck-Setup EPSON FX- Zeichenbreite 10 CPI, 12 CPI, 17 Diese Einstellung legt die (Fortsetzung) Setup CPI, 20 CPI, Zeichendichte in dieser Emulation PROPORTIONAL fest. Character Set SATZ 1, SATZ 2 Diese Option legt einen (Zeichensatz) Zeichensatz fest. Zeichensatz IBM 437 Diese Option legt einen...
  • Seite 61 FUNKTION OPTION BESCHREIBUNG Netzwerk- Netzwerk- TCP/IP Deaktivieren, Diese Option aktiviert oder Menü Setup Aktivieren deaktiviert dieses Netzwerkprotokoll. IP Version IPv4, IPv4+IPv6, Legt die IP-Version fest. IPv6 Anzeigebedingung: Das TCP/IP- Protokoll muss aktiviert sein. IPv6 kann nur über Telnet eingestellt werden. NetBEUI Deaktivieren, Diese Option aktiviert oder...
  • Seite 62 FUNKTION OPTION BESCHREIBUNG Netzwerk- Netzwerk- Gateway- xxx.xxx.xxx.xxx Dies ist die aktuelle Gateway- Menü Setup Adresse Adresse. Sie wird auf die gleiche (Fortsetzung) (Fortsetzung) Weise wie oben geändert. Anzeigebedingung: Das TCP/IP- Protokoll muss aktiviert sein. Die IP-Version muss IPv4 oder IPv4+IPv6 sein. Deaktivieren, Diese Option aktiviert oder Aktivieren...
  • Seite 63 FUNKTION OPTION BESCHREIBUNG Netzwerk- Mail-Server- SMTP-Server Diese Option legt den Hostnamen Menü Einrichtung für den SMTP-Server fest. (Fortsetzung) SMTP-Port 00001 ~ 00025 ~ Hiermit stellen Sie die 65535 Portnummer ein. SMTP KEINER, SMTPS, Diese Option wählt die Encryption STARTTLS Verschlüsselungsmethode aus. POP3-Server Mit dieser Option werden die IP- Adresse oder der Hostname des...
  • Seite 64 FUNKTION OPTION BESCHREIBUNG Netzwerk- LDAP Server Authentifi- Methode: Mit dieser Option wird die Menü Einst. zierung Authentifizierungsmethode für Anonym, Einfach, (Fortsetzung) (Fortsetzung) LDAP festgelegt. Digest-MD5, Sicheres Prot. BenutzerID: Mit dieser Option wird eine Benutzer-ID für den LDAP-Server Benutzerdefiniert festgelegt. Kennwort: Diese Option legt ein Kennwort für den LDAP-Server fest.
  • Seite 65 FUNKTION OPTION BESCHREIBUNG Management Bildschirm Bildschirm 1. Dokumenttyp: Die Standardeinstellungen sind Standby - Kopieren aufgelistet. Sie können bei Bedarf 2. Density (Dichte) Einstellungen geändert werden. 3. fach 4. Zoom 5. Sortieren Bildschirm Fax 1. Kurzwahl 2. Dokumenttyp 3. Density (Dichte) 4.
  • Seite 66 FUNKTION OPTION BESCHREIBUNG Management Ton- Lautstärke AUS, Low, Mittel, Stellen Sie die Lautstärke ein. (Fortsetzung) einstellung Hoch Lautstärke AUS, Low, Mittel, Wählen Sie die Lautstärke des Tastenton Hoch Tastenbestätigungstons aus. Tasten- Fax: Wählen Sie den bestätigungston Hoch, Mittel, Low Tastenbestätigungston aus. Kopie: Hoch, Mittel, Low Scan:...
  • Seite 67 FUNKTION OPTION BESCHREIBUNG Management Ton- Ton für Vorgang Flachbett-Scan Wählen Sie die Tonoption aus, (Fortsetzung) einstellung abgeschlossen abgeschl: mit der der Abschluss eines (Fortsetzung) (Fortsetzung) AUS, Typ 1, Typ 2, bestimmten Auftragstyps Typ 3 bestätigt wird. Test Drücken Sie Test, um eine Tondemo wiederzugeben.
  • Seite 68 FUNKTION OPTION BESCHREIBUNG Management Lokale Parallel-Menü Offline Empfang: Aktivieren/deaktivieren Sie den (Fortsetzung) Schnittstelle (Fortsetzung) Offline-Empfang. Deaktivieren, (Fortsetzung) Aktivieren System- Zugriffskontrolle PIN, Benutzername/ Aktivieren Sie die Setup Kennwort, Zugriffskontrolle, um die Nutzung Deaktivieren auf autorisierte Benutzer zu beschränken. Benutzer- Lokal, LDAP, Anzeigebedingung: Authent.
  • Seite 69 FUNKTION OPTION BESCHREIBUNG Management HDD-Setup Initialisieren Nach Änderungen wird das (Fortsetzung) System automatisch neu gestartet. Drücken Sie Ja, um fortzufahren, oder Nein, um abzubrechen. Anzeigebedingung: Speicherwartung-Setup -> Initial Verriegelung müssen auf Deaktivieren gesetzt sein. Partition PCL, Common, PS Nach Änderungen wird das formatieren System automatisch neu gestartet.
  • Seite 70 FUNKTION OPTION BESCHREIBUNG Management Einstllg. Ausführen Wenn Sie fortfahren, wird das (Fortsetzung) zurücks. System automatisch neu gestartet. Drücken Sie Ja, um fortzufahren, oder Nein, um abzubrechen. Auftragsliste Ausführen Wenn Sie fortfahren, werden die löschen Auftragsprotokolle gelöscht. Drücken Sie Ja, um fortzufahren, oder Nein, um abzubrechen.
  • Seite 71 FUNKTION OPTION BESCHREIBUNG Benutzer Spiegel- Ja, Nein Wenn Sie das Gerät Installation wagenmodus transportieren müssen, (Fortsetzung) aktivieren Sie den Spiegelwagenmodus, um Schäden an dem Spiegelwagen zu verhindern. Alle Einzelheiten dazu finden Sie unter „Anhang A - Aufstellen an einem anderen Ort und Transportieren“...

  • Seite 72: Erläuterung Von Ablageprotokollen

    RLÄUTERUNG VON BLAGEPROTOKOLLEN FTP (File Transfer Protocol) ist ein gängiges Verfahren, Dateien von einem Computer über das Internet auf einen anderen Computer zu übertragen. FTP verwendet RFC 959[FTP] als Protokoll. Stellen Sie daher sicher, dass Sie über ein zulässiges FTP-Konto mit der Berechtigung zum Schreiben im Verzeichnis verfügen, um Dateien und Kennwort zu speichern.
  • Seite 73 Wählen Sie Eigenschaften. Wählen Sie im Dialogfeld X Cabinet die Registerkarte Verzeichnissicherheit und klicken Sie unter „Steuerung des anonymen Zugriffs und der Authentifizierung“ auf Bearbeiten. Achten Sie darauf, dass im Dialogfeld „Authentifizierungsmethoden“ die Option „Anonymer Zugriff“ ausgewählt ist. Klicken Sie auf Bearbeiten, um „Konto für anonymen Zugriff“ zu öffnen. HINWEIS Achten Sie darauf, dass die Datei „Username“...
  • Seite 74 Einstellen des IIS-Zugriffs mit Berechtigungen: Starten Sie wie unter „Einstellen des anonymen IIS-Zugriffs“ weiter oben beschrieben den „Internetdienst-Manager“ und wählen Sie Standardmäßige Website aus. Klicken Sie mit der rechten Maustaste auf C:\Inetpub\wwwroot\X cabinet und wählen Sie Eigenschaften. Wählen Sie auf der Seite Eigenschaften die Registerkarte Verzeichnis. Achten Sie darauf, dass die Berechtigungen „Lesen“, „Schreiben“...

  • Seite 75: Einrichten Der Faxfunktion

    Berechtigung „Schreiben“ als Anmeldenamen und Kennwort für den MFP-Ordner. INRICHTEN DER AXFUNKTION HINWEIS Wenn Sie das OKI-Treiberinstallationsprogramm von der DVD-ROM ausgeführt haben, haben Sie möglicherweise bereits die Zeitzone, das Datum und die Uhrzeit über das Hilfsprogramm Panel Language Setup eingestellt. RSTEINRICHTUNG Die folgenden Parameter müssen definiert werden, bevor die Faxfunktion auf dem MFP-...

  • Seite 76: Erweitertes Setup

    RWEITERTES ETUP Ihr Gerät bietet eine Vielzahl von Funktionen, die den für den manuellen Betrieb erforderlichen Zeitaufwand reduzieren und die Faxkommunikation effizienter machen. Zuweisen von Faxnummern zum Adressbuch Das Gerät kann bis zu 500 Kurzwahlnummern und 32 Gruppeneinstellungen im Adressbuch speichern.

  • Seite 77: Auf Dem Bildschirm Fax Ready

    Auf dem Bildschirm Fax ready So weisen Sie einem Kurzwahleintrag eine Faxzielnummer zu: Drücken Sie die TasteFax auf dem Bedienfeld, um den Bildschirm Fax Ready aufzurufen. Wählen Sie in der Registerkarte Numerische Liste die gewünschte Kurzwahlnummer aus. Wählen Sie nach der Eingabeaufforderung Ja aus, um fortzufahren und die Zielfaxnummer einzugeben, oder wählen Sie Nein aus, um den Vorgang abzubrechen.
  • Seite 78 Wählen Sie nach der Eingabeaufforderung Ja, um den Löschvorgang zu bestätigen, oder Nein, um den Löschvorgang abzubrechen. Berühren Sie Beende (auf vier Bildschirmen), um das Menü zu verlassen. Anschließen an eine Nebenstellenanlage Nebenstellenanlagen sind private Telefonanlagen, mit denen Anrufe intern, z. B. in einem Unternehmen, geleitet werden.
  • Seite 79 Geben Sie das erforderliche Wiederwahlintervall (zwischen 0 und 5 Minuten) mit den Bildschirmschaltflächen und der numerischen Tastatur ein und drücken Sie Eing.. Berühren Sie Beende (auf vier Bildschirmen), um die neue Einstellung zu speichern und das Menü zu verlassen. Empfangsmodus Sie können die Art und Weise ändern, wie Ihr MFP-Gerät je nach Ihren Büroanforderungen mit ankommenden Faxübertragungen und Telefonanrufen verfährt (wenn ein Telefon angeschlossen ist).
  • Seite 80 Geben Sie mithilfe der Bildschirm-Tastatur das Administratorkennwort ein und drücken Sie Eing.. Berühren Sie auf dem Touchscreen die Schaltfläche Fax Setup. Berühren Sie auf dem Touchscreen die Schaltfläche Sonstige Einstellungen. Berühren Sie auf dem Touchscreen die Schaltfläche Reaktion bei Anruf. Wählen Sie die gewünschte Reaktionseinstellung (zwischen 0 und 10 Mal) mit den Pfeiltasten aus und berühren Sie Eing..
  • Seite 81 Klicken Sie auf SKIP (Überspringen). Klicken Sie auf Transmission Settings (Übertragungseinstellungen) (1) Um eine neue Einstellung für die automatisierte Zustellung zu erstellen, klicken Sie an der ersten verfügbaren Position auf New (Neu) (2). Konfigurieren des Geräts... > 81...
  • Seite 82 Geben Sie in das Feld Automated Delivery (Automatisierte Zustellung) (3) eine Beschreibung ein, z. B.: Faxnachrichten weiterleiten. Wählen Sie im Dropdownmenü Automated Deliver (Automatisierte Zustellung) (4) die Option ON (Ein) aus. Aktivieren Sie im Abschnitt Search Field (Suchfeld) (5) das Kontrollkästchen Received Fax (Empfangenes Fax).
  • Seite 83 Klicken Sie auf OK (10). Wählen Sie im Dropdownmenü Print (Drucken) ON (Ein) oder OFF (Aus) (11), um festzulegen, dass empfangene Faxnachrichten gedruckt werden. Klicken Sie auf Submit (Übertragen) (12). Konfigurieren des Geräts... > 83...
  • Seite 84 Die neue Zustellungeinstellung wird in der Liste angezeigt. Mit diesem Beispiel werden nun alle ankommenden Faxnachrichten automatisch an die neue E-Mail-Adresse weitergeleitet, die zur Adresse hinzufügt wurde, aber sie werden nicht gedruckt. Konfigurieren des Geräts... > 84...

  • Seite 85: Zugriffskontrolle

    UGRIFFSKONTROLLE Wenn Ihr Administrator bei Ihrem Gerät die Zugriffskontrolle aktiviert hat, wird es automatisch im Zugriffskontrollmodus gestartet. Sie können ihn erst dann verwenden, wenn Sie die gültigen Anmeldeinformationen angegeben haben. Lautet die Zugriffskontrolleinstellung: > PIN, müssen Sie eine gültige PIN (persönliche Identifikationsnummer) angeben. >...

  • Seite 86: Betrieb

    ETRIEB Bei der Entwicklung dieses Multifunktionsgeräts (MFP) und seines intuitiven Bedienfelds stand die Bedienerfreundlichkeit im Vordergrund. Nachdem das Gerät konfiguriert wurde, lässt es sich auf einfache Weise handhaben. HINWEIS Wenn das Zugriffsbedienfeld auf dem Touchscreen angezeigt wird, geben Sie Ihre Anmeldedetails ein, um den Standardbildschirm Kopieren anzuzeigen. Einzelheiten dazu finden Sie unter „Zugriffskontrolle auf Seite Die folgenden Abschnitte beschreiben, wie Sie Dokumente kopieren, faxen und scannen.

  • Seite 87: Dokument(E) Auf Das Glas Legen

    Wenn Sie mehrere Seiten haben, fächern Sie sie auf, um Papierstaus zu vermeiden. In den ADF können maximal 50 Seiten auf einmal eingelegt werden. Legen Sie das Dokument mit der beschrifteten Seite nach OBEN in den ADF ein. Achten Sie darauf, dass jeweils der Seitenanfang zuerst eingezogen wird. Stellen Sie die Papierführungen (1) so ein, dass das Dokument mittig im ADF ausgerichtet ist.

  • Seite 88: Kopieren

    OPIEREN HINWEIS Es wird nur kopiert, wenn für das ausgewählte Fach (oder eines der Fächer, wenn die Fachauswahl auf „Auto“ gesetzt ist) die Mediensorte NORMALPAPIER definiert wurde. Weitere Informationen finden Sie unter „Papiereinstellungen auf Seite RUNDLEGENDER ETRIEB Legen Sie das oder die Dokumente mit der beschrifteten Seite nach OBEN in den ADF ein oder legen Sie es/sie mit der beschrifteten Seite nach UNTEN auf das Glas.

  • Seite 89: Funktion

    RWEITERTER ETRIEB Mit den Optionen des Touchscreens können Sie die Scan-Ausgaben an Ihre Anforderungen anpassen: FUNKTION OPTION BESCHREIBUNG Andere N auf 1 Ermöglicht es Ihnen, mehrere Seiten des 2pro Blatt Dokuments auf einem Blatt Papier zu 4pro Blatt drucken. 8pro Blatt Die 2pro-Blatt-Ausrichtung des Layouts und die Bildreihenfolge sind festgelegt.
  • Seite 90 FUNKTION OPTION BESCHREIBUNG Andere Mittelösch AUS, EIN Hiermit können Sie mittige rechteckige (Fortsetzung) Bereiche des Dokuments ausblenden, an denen beim Kopieren gebundener Originale (Bücher, Zeitschriften) bei mittig ausgebreitetem Layout Schatten und Ränder auftreten können. Eingabebereich: 1 bis 50 mm. Duplexkopie Kopiermethode: Wählen Sie die Kopiermethode aus.
  • Seite 91 FUNKTION OPTION BESCHREIBUNG Andere Saturation -3, -2, -1, 0, +1, Sättigungseinstellung (Fortsetzung) (Sättigung) +2, +3 Hoch: Bildschärfe erhöhen Low: Farbton reduzieren [R] -3, -2, Stellen Sie den RGB-Kontrast ein. -1, 0, +1, +2, +3 [G] -3, -2, -1, 0, +1, +2, +3 [B] -3, -2, -1, 0, +1, +2, +3 Logout (Abmeldung)
  • Seite 92 FUNKTION OPTION BESCHREIBUNG Zoom Auto, 100%, Sie können die Kopie skalieren: Mit den Anpassen voreingestellten Werten oder durch Skalieren in Schritten von 1 % - Vergrößern, 141% Aufwärtsskalierung bis 400 % oder A4->A3, B5->B4 Abwärtsskalierung bis 0 -, indem Sie die Tasten + und - drücken.

  • Seite 93: Faxversand

    AXVERSAND RUNDLEGENDER ETRIEB Legen Sie das oder die Dokumente mit der beschrifteten Seite nach OBEN in den ADF ein oder legen Sie es/sie mit der beschrifteten Seite nach UNTEN auf das Glas. Drücken Sie die Taste Fax (1) auf dem Bedienfeld, um den Bildschirm Fax Ready aufzurufen.

  • Seite 94: Erweiterter Betrieb

    RWEITERTER ETRIEB Mit den Optionen des Touchscreens können Sie die Fax-Ausgaben an Ihre Anforderungen anpassen: FUNKTION OPTION BESCHREIBUNG Andere DuplexScan AUS, Rchts&L, Wählen Sie die Bindungsposition Oben gebundener Originale. Scan-Größe Auto, A3, B4, A4, A4 Hiermit können Sie die Papiergröße (LEF), B5 (LEF), A5 passend zur Dokumentgröße auswählen.
  • Seite 95 FUNKTION OPTION BESCHREIBUNG Andere F-Abruf AUS, EIN Zum Einschalten geben Sie die (Fortsetzung) Subadresse des Remote-Geräts über das numerische Tastenfeld ein. Geben Sie bei Bedarf das Kennwort des Remote-Geräts über das numerische Tastenfeld ein. F-Code- AUS, EIN Die F-Code-Übertragung ist eine Funktion Übertragung zum Kommunizieren von Subadressen in Übereinstimmung mit dem ITU-T-...
  • Seite 96 FUNKTION OPTION BESCHREIBUNG Andere Logout (Abmeldung) Wenn die Zugriffskontrolle aktiviert ist, (Fortsetzung) melden Sie sich ab, wenn Sie fertig sind. Damit vermeiden Sie den Zugriff Unbefugter. Kurzwahl 001 - 500 Geben Sie die Kurzwahlnummer mit dem numerischen Tastenfeld oder den Bildschirmpfeilen ein.

  • Seite 97: Manuelle Zufuhr

    FUNKTION OPTION BESCHREIBUNG Abgenommen Aufgehoben, Aufgelegt Drücken Sie, um zu Aufgelegt umzuschalten und ein Telefon-Handset zu verwenden (sofern angeschlossen). Andere Dokumenttyp Auswahlmöglichkeiten wie oben. Density (Dichte) TTI wählen MCF-Bericht Vorwahl Fügt eine Vorwahl zu der Kurzwahlnummer hinzu. Blinkt Fügen Sie bei Bedarf Zugang zu externen Leitungen hinzu.

  • Seite 98: Subadresse, Kennwort Und Id-Code

    Rundruf Mit dieser Funktion können Sie ein Fax an mehrere Empfänger auf einmal senden. Sie können Kurzwahlen und Gruppen kombinieren und mit dem numerischen Tastenfeld Adressen eingeben. Auf diese Weise können Sie bis zu 530 Ziele gleichzeitig angeben. HINWEIS Mit den numerischen Tasten können bis zu 30 Adressen eingegeben werden. HINWEIS Wenn die Echtzeitübertragung (Speicherübertragung ist auf AUS gesetzt) oder Abrufe während des Rundrufs von Daten ausgeführt werden, werden sie...

  • Seite 99: Registrieren Eines F-Code-Faches

    > F-Code-Bulletinfach-Kommunikation Wenn das F-Code-Bulletinfach auf dem Empfängergerät eingestellt ist, ist es möglich, ein Dokument an das Bulletinfach zu senden oder ein im Bulletinfach gespeichertes Dokument abzurufen, sofern die Subadresse des Bulletin Boards des Bulletinfachs angegeben wurde. (Bei Bedarf kann ein Kennwort angegeben werden.) Weitere Informationen finden Sie unter: >...
  • Seite 100 Geben Sie einen Fachnamen ein: Drücken Sie Fachname. Geben Sie mithilfe der Bildschirm-Tastatur einen Fachnamen ein. Drücken Sie Eingabe. HINWEIS Sie können bis zu 16 Zeichen eingeben. Geben Sie bei Bedarf ein Kennwort ein. Drücken Sie Kennwort. Geben Sie ein Kennwort mithilfe des numerischen Tastenfelds ein. Drücken Sie Eingabe.
  • Seite 101 Geben Sie bei Bedarf ein Kennwort ein. Drücken Sie Kennwort. Geben Sie ein Kennwort mithilfe des numerischen Tastenfelds ein. Drücken Sie Eingabe. HINWEIS > Das Kennwort kann 20 Stellen lang sein. Ziffern und die Zeichen * und # sind zulässig. >...
  • Seite 102 Registrieren Sie ggf. einen ID-Code: Drücken Sie ID-Code. Geben Sie eine ID-Code-Nummer (4 Stellen) mithilfe des numerischen Tastenfelds ein. HINWEIS Da der ID-Code nicht angezeigt wird, notieren Sie ihn und bewahren Sie ihn an einem sicheren Ort auf! Drücken Sie Eingabe. Löschen eines F-Code-Faches HINWEIS Sie können ein F-Code-Fach, in dem Dokumente gespeichert sind, nicht...
  • Seite 103 Geben Sie das Kennwort mit dem numerischen Tastenfeld ein und drücken Sie Eing.. HINWEIS Wenn kein Kennwort angegeben ist, lassen Sie das Feld leer und drücken Sie Eing.. Drücken Sie Beende, um zum Standby-Bildschirm zurückzukehren. Geben Sie die Faxnummer des Empfängergeräts ein und drücken Sie die Taste Mono Start.

  • Seite 104: Speichern Von Dokumenten Im Bulletin Board

    Speichern von Dokumenten im Bulletin Board HINWEIS In einem Fach können bis zu 30 Dokumente gespeichert werden. Stellen Sie vor der Durchführung sicher, dass Sie das Bulletinfach im F-Code- Fach registriert haben. Legen Sie das oder die Dokumente mit der beschrifteten Seite nach OBEN in den ADF ein oder legen Sie es/sie mit der beschrifteten Seite nach UNTEN auf das Glas.

  • Seite 105: Löschen Gespeicherter Dokumente

    Wählen Sie die Dateinummer des Dokuments aus, das Sie drucken möchten. HINWEIS Wenn Alle gespeicherten Dokumente ausgewählt sind, werden alle im F- Code-Fach gespeicherten Dokumente gedruckt. Im Falle des sicheren Empfangs lassen Sie diesen Schritt aus. Drücken Sie Ja, um fortzufahren, oder Nein, um abzubrechen. Das gespeicherte oder empfangene Dokument wird gedruckt.

  • Seite 106: Faxempfang

    AXEMPFANG Der automatische Faxempfang ist auf Ihrem MFP-Gerät eingestellt. Wenn Sie diese Einstellung in den manuellen Empfang ändern möchten, lesen Sie „Auto Rx auf Seite Der Fax bereit-Empfangsmodus ist auf Ihrem MFP-Gerät eingestellt. Wenn Sie diese Einstellung ändern möchten, lesen Sie „Empfangs-modus auf Seite HINWEIS >...
  • Seite 107 In der Registerkarte Absender: Geben Sie Ihren Namen ein. Geben Sie Ihre Faxnummer ein. Geben Sie ggf. Kommentare ein. Aktivieren Sie nach Bedarf das Kontrollkästchen Eine externe FAX-Vorwahl hinzufügen und geben Sie die externe FAX-Vorwahl ein. In der Registerkarte Empfänger: Klicken Sie auf die Schaltfläche Empfänger..
  • Seite 108 Drücken Sie die Schaltfläche Einstellungen, um das Faxtreiberfenster anzuzeigen. Klicken Sie auf die Schaltfläche Telefonbuch..Der Bildschirm Telefonbuch wird angezeigt. Wählen Sie FAX-Nummer -> Neue (FAX-Nummer). Geben Sie den Namen des Faxnummerziels ein. Geben Sie die benötigte FAX-Nummer ein. Geben Sie bei Bedarf einen Kommentar ein.

  • Seite 109: Importieren Und Exportieren Von Faxnummern

    Fügen Sie Empfänger zu der Gruppenliste hinzu: HINWEIS Eine Gruppe kann maximal 100 Empfänger enthalten. Wählen Sie eine Faxnummer im Ausschnitt Telefonbuch auf der rechten Seite aus. HINWEIS Sie können eine neue Faxnummer hinzufügen, indem Sie auf die Schaltfläche Neue (FAX-Nummer)... klicken und einen neuen Eintrag im Ausschnitt Telefonbuch hinzufügen.
  • Seite 110 Importieren Sie die gespeicherte Telefonbuchdatei auf dem anderen Computer: Starten Sie in dem auf dem Computer, auf dem die Telefonbuchdatei importiert wurde, installierten Faxtreiber das Telefonbuch auf die gleiche Weise und klicken Sie im Menü auf Extras > Importieren. Wählen Sie im Bildschirm Aus Datei importieren ein Telefonbuch aus, das importiert werden soll.

  • Seite 111: Scannen

    CANNEN RUNDLEGENDER ETRIEB Legen Sie das oder die Dokumente mit der beschrifteten Seite nach OBEN in den ADF ein oder legen Sie es/sie mit der beschrifteten Seite nach UNTEN auf das Glas. Drücken Sie die Taste Scan (1) auf dem Bedienfeld, um den Bildschirm Bereit zum Scannen aufzurufen.

  • Seite 112: Scananmail

    HINWEIS Dient lediglich zur Veranschaulichung. Auf die abgebildeten Funktionen greifen Sie über das Bedienfeld zu. Mit den Optionen des Touchscreens können Sie E-Mail-Informationen eingeben und die Scan-Ausgaben an Ihre Anforderungen anpassen: FUNKTION OPTION BESCHREIBUNG Andere Antwort an Benutzerdefiniert Verwenden Sie die Bildschirm-Tastatur, um eine E-Mail-Adresse einzugeben oder im Adressbuch zu suchen.
  • Seite 113 FUNKTION OPTION BESCHREIBUNG Andere Dateiform. Farbe: Wählen Sie das Dateiformat aus. (Fortsetzung) PDF, TIFF, JPEG, S/W (Graustufe): PDF, TIFF, JPEG, S/W (Binär): PDF, TIFF Kompress.- Farbe: Wählen Sie die Kompressionsstufe aus. Grad Hoch, Medium, Low S/W (Graustufe): Hoch, Medium, Low S/W (Binär): Hoch (G4), Medium (G3), Roh...
  • Seite 114 FUNKTION OPTION BESCHREIBUNG Andere Logout (Abmeldung) Wenn die Zugriffskontrolle aktiviert ist, (Fortsetzung) melden Sie sich ab, wenn Sie fertig sind. Damit vermeiden Sie den Zugriff Unbefugter. Ziel Adressbuch Wählen Sie eine E-Mail-Adresse im Adressbuch aus. Eingabebereich: 001-500 Adresse eingeben Geben Sie mithilfe der Bildschirm- Tastatur eine E-Mail-Adresse ein.
  • Seite 115 FUNKTION OPTION BESCHREIBUNG Auflösung 75dpi, 100dpi, 150dpi, 200dpi, Hiermit wählen Sie die geeignete Auflösung aus. 300dpi, 400dpi, 600dpi Beachten Sie Folgendes: Je höher die Auflösung, desto größer die Datei! Scan-Größe Auto, Letter(LEF), Letter, Tabloid, Hiermit wählen Sie die Scangröße aus. Legal14, H.LTR(LEF), A3, B4, A4(LEF), A4, B5(LEF), B5, A5(LEF), HINWEIS...

  • Seite 116: Scantousb

    Stecken Sie den USB-Speicher (1) in den USB-Anschluss an der Vorderseite des Geräts ein. Legen Sie das oder die Dokumente mit der beschrifteten Seite nach OBEN in den ADF ein oder legen Sie es/sie mit der beschrifteten Seite nach UNTEN auf das Glas. Drücken Sie die Taste Scan auf dem Bedienfeld, um den Bildschirm Bereit zum Scannen aufzurufen.

  • Seite 117: Scannen Auf Den Lokalen Pc

    CANNEN AUF DEN LOKALEN HINWEIS Dieses Leistungsmerkmal ist nur verfügbar, wenn Sie Ihr MFP-Gerät über USB anschließen. HINWEIS Installieren und konfigurieren Sie zuerst unbedingt das Hilfsprogramm Actkey. HINWEIS Die Benutzeraktion wird am MFP-Gerät durchgeführt (Druck Scan). Drücken Sie auf dem Bildschirm Bereit zum Scannen die Option Lokal PC. Auf dem Auswahlbildschirm werden vier Optionen angezeigt: >...
  • Seite 118 E-Mail Bei Auswahl dieser Option wird das Dokument entsprechend den Einstellungen gescannt, die Sie im Hilfsprogramm Actkey unter „Scan in E-Mail“ festgelegt haben. Die gescannten Bilddaten werden im angegebenen Ordner gespeichert und können als Fax gesendet werden. Geben Sie die erforderlichen Informationen ein, und senden Sie das Fax.

  • Seite 119: Scanannetzwerk

    ETZWERK Bevor Sie Ihr Dokument an einen Dateiserver senden, müssen Sie Profile einrichten, die den Vorgang beschleunigen. Ein Profil enthält eine Liste von Ablageparametern, z. B. Protokoll, Verzeichnis, Dateiname und andere Scanparameter. HINWEIS Sie können bis zu 50 Profile erstellen. Weitere Informationen finden Sie unter „Verwalten von Profilen auf Seite 122.
  • Seite 120 FUNKTION OPTION BESCHREIBUNG Andere Kompress.- Farbe: Wählen Sie die Kompressionsstufe aus. (Fortsetzung) Grad Hoch, Medium, Low S/W (Graustufe): Hoch, Medium, Low S/W (Binär): Hoch (G4), Medium (G3), Roh Rand löschen AUS, EIN Ändern Sie die Breiteneinstellungen mithilfe der Pfeiltasten. Eingabebereich: 5 bis 50 mm Mittelösch AUS, EIN Ändern Sie die Breiteneinstellungen...
  • Seite 121 FUNKTION OPTION BESCHREIBUNG Dokumenttyp Dokumenttyp Text, Text&Foto, Hiermit legen Sie den Typ der Bilder auf Foto dem Dokument fest. Diskret Auto, AUS, 1(Low), Hiermit können Sie den Farbhintergrund Hintergrund 2, 3, 4, 5(Hoch), des Bildes ausblenden (sofern das sTHR Dokument einen Farbhintergrund hat), so dass die Hintergrundfarbe nicht gedruckt wird.
  • Seite 122 Verwalten von Profilen Hinzufügen eines Netzwerkprofils So fügen Sie ein Netzwerkprofil hinzu: Drücken Sie die Taste Setup auf dem Bedienfeld, um den Bildschirm Setup aufzurufen. Berühren Sie auf dem Touchscreen Profil. Von hier aus können Sie Profile registrieren, bearbeiten oder löschen. Berühren Sie die Schaltfläche Eingabe/Bearbeitung.

  • Seite 123: Scananremotepc

    Wählen Sie das Menü File und danach Scan or Get Photo. Ein Dialogfeld mit einer Liste der Scannerquellen wird angezeigt. Wählen Sie TWAIN: OKI MC851/MC861 Twain. Sie müssen die Quelle nur ein Mal auswählen, sofern Sie keinen anderen Scanner wählen möchten.
  • Seite 124 Drücken Sie die Schaltfläche Scan, um die Scanoptionen anzuzeigen. Drücken Sie die entsprechende Scan-Schaltfläche (1), um mit dem Scannen zu beginnen. Drücken Sie Quit, um fortzufahren: Drücken Sie Scan More Pages (2), um weitere Dokumente zu scannen. Drücken Sie Scan Other Side (3), um die Rückseite des Originaldokuments zu scannen.

  • Seite 125: Funktionen, Die Beim Kopier-, Fax- Und Scan-Betrieb Verwendet Werden

    -, F UNKTIONEN DIE BEIM OPIER ETRIEB VERWENDET WERDEN „S “ ODUS CAN FORTSETZEN Wenn Sie mehrere Dokumentensätze über den ADF oder das Dokumentenglas scannen, kopieren oder faxen möchten, aktivieren Sie die Option „Scan forts“. HINWEIS Im unten stehenden Beispiel wird die Faxfunktion beschrieben. Die Vorgehensweise für die Scan- und Kopieroption ist jedoch identisch.

  • Seite 126: Auftragsprogramme

    UFTRAGSPROGRAMME Wenn bestimmte Kopier-, Fax- oder Scanaufträge regelmäßig anfallen, können Sie die Schritte in Ihrem MFP-Gerät programmieren und einen Schnellzugriff erstellen, mit dessen Hilfe Sie die Schritte einfach per Schaltflächendruck ausführen. Mit der Funktion Auftragsprg.Einst. können Sie sechs Schnellzugriffsschaltflächen definieren. HINWEIS Änderungen einer vorhandenen Kurzwahlnummer oder hinzugefügte neue Kurzwahlnummern werden nicht in zuvor konfigurierte Auftragsprogramme...
  • Seite 127 Verwendung: So verwenden Sie eine programmierte Schnellzugriffsfunktion: Drücken Sie die Taste Job Programs auf dem Bedienfeld, um den Bildschirm Job Programs aufzurufen. Wählen Sie die Auftragsnummer aus, den Sie verwenden möchten. Wählen Sie nach der Eingabeaufforderung Ja aus, um das Programm zu ausführen, oder Nein, um zu beenden.

  • Seite 128: Berichte Und Listen

    ERICHTE UND ISTEN Drücken Sie die Taste Reports auf dem Bedienfeld, um die Liste der verfügbaren Berichtsoptionen anzuzeigen: Konfiguration Drücken Sie die Schaltfläche Konfiguration. Drücken Sie nach der Eingabeaufforderung Ja, um den Bericht zu drucken, oder Nein, um den Vorgang abzubrechen und zum Bildschirm Reports zurückzukehren. Informationen Drücken Sie die Schaltfläche Geräteinformationen, um die Berichts- und Listenoptionen anzuzeigen.
  • Seite 129 > Berichts-Liste: Faxübertragung (ii) Faxempfang (iii) Fax Übertragung/Empfang (iv) Journal Report/Tägliches Journal > F-Code-Fach Liste > Junk-Fax blockieren > Liste der gesp.Dok. Drücken Sie nach der Eingabeaufforderung Ja, um den Bericht/die Liste zu drucken, oder Nein, um den Vorgang abzubrechen und zu der Liste der Faxberichte zurückzukehren.

  • Seite 130: Wartung

    ARTUNG HINWEIS Wenn auf dem Bildschirm angezeigt wird, dass der Tonerstand niedrig ist, oder das Druckbild blass aussieht, öffnen Sie die obere Abdeckung und klopfen Sie mehrere Male auf die Patrone, um das Tonerpulver gleichmäßig zu verteilen. Auf diese Weise erzielen Sie die besten Ergebnisse mit Ihrer Tonerpatrone.
  • Seite 131 Ziehen Sie den Hebel (a) fest an, um den Riegel zu lösen, und heben Sie dann den Scanner (b) behutsam an. Drücken Sie die Entriegelungstaste (a) der oberen Abdeckung (b), um diese vollständig zu öffnen. VORSICHT! Wenn das MFP-Gerät eingeschaltet war, kann der Fixierer heiß sein.
  • Seite 132 Ziehen Sie den farbigen Tonerpatronen-Freigabehebel (1) der Tonerpatrone, die ersetzt werden soll, in Richtung Vorderseite des MFP-Geräts. Heben Sie wie abgebildet die rechte Seite der Tonerpatrone an und ziehen Sie die Tonerpatrone nach rechts, um die linke Seite zu lösen. Entnehmen Sie die Tonerpatrone dann aus dem MFP-Gerät.
  • Seite 133 Entfernen Sie das Verpackungsmaterial und ziehen Sie das Klebeband von der Unterseite der Tonerpatrone ab. Halten Sie die Tonerpatrone oben in der Mitte, so dass sich der farbige Hebel rechts befindet, und setzen Sie sie dann in den Drucker auf die Bildtrommel, von der die alte Tonerpatrone entnommen wurde.

  • Seite 134: Bildtrommel Austauschen

    ILDTROMMEL AUSTAUSCHEN ACHTUNG! Statisch empfindliche Geräte, mit Vorsicht handhaben. Das MFP-Gerät enthält vier Bildtrommeln: Cyan, Magenta, Gelb und Schwarz. Ziehen Sie den Hebel (a) fest an, um den Riegel zu lösen, und heben Sie dann den Scanner (b) behutsam an. Drücken Sie die Entriegelungstaste (a) der oberen Abdeckung (b), um diese vollständig zu öffnen.
  • Seite 135 Merken Sie sich die Anordnung der vier Tonerpatronen. Diese Reihenfolge muss beim Einsetzen eingehalten werden. 1. Tonerpatrone Cyan 3. Tonerpatrone Gelb 2. Tonerpatrone Magenta 4. Tonerpatrone Schwarz Halten Sie die Bildtrommel in der Mitte und heben Sie sie zusammen mit der Tonerpatrone nach oben und aus dem MFP-Gerät.
  • Seite 136 Während sich der farbige Tonerpatronen-Freigabehebel (1) an der rechten Seite befindet, ziehen Sie ihn auf sich zu. Dadurch wird die Tonerpatrone von der Bildtrommel gelöst. Heben Sie wie abgebildet die rechte Seite der Tonerpatrone an und ziehen Sie die Tonerpatrone nach rechts, um die linke Seite zu lösen. Entnehmen Sie die Tonerpatrone dann aus der Bildtrommel.
  • Seite 137 Halten Sie die Bildtrommeleinheit oben in der Mitte und senken Sie sie in das MFP- Gerät ab, so dass die Zapfen an beiden Enden in die Schlitze in den Seiten des Innenraums des MFP-Geräts eingesteckt werden. Schließen Sie die obere Abdeckung, indem Sie fest darauf drücken, bis sie einrastet. Lassen Sie den Scanner behutsam herab.

  • Seite 138: Ersatz Des Transportbands

    RSATZ DES RANSPORTBANDS Das Transportband befindet sich unter den vier Bildtrommeln. Schalten Sie das MFP-Gerät aus und lassen Sie den Fixierer etwa 10 Minuten abkühlen, bevor Sie die Abdeckung öffnen. Ziehen Sie den Hebel (a) fest an, um den Riegel zu lösen, und heben Sie dann den Scanner (b) behutsam an.
  • Seite 139 Merken Sie sich die Anordnung der vier Tonerpatronen. Diese Reihenfolge muss beim Einsetzen eingehalten werden. 1. Tonerpatrone Cyan 3. Tonerpatrone Gelb 2. Tonerpatrone Magenta 4. Tonerpatrone Schwarz Nehmen Sie die einzelnen Bildtrommeln aus dem MFP-Gerät und stellen Sie sie an einen sicheren Platz, wo sie vor Licht und Wärme geschützt sind.
  • Seite 140 An den Seiten des Transportbands befinden sich zwei Befestigungsvorrichtungen (1) und an seiner Vorderseite eine Hubleiste (b). Drehen Sie die beiden Befestigungsvorrichtungen um 90° nach links. Dadurch wird das Transportband vom Chassis des MFP-Geräts gelöst. Ziehen Sie die Hubleiste (2) nach oben, so dass die Transportbandeinheit nach vorne hochgekippt wird, und ziehen Sie die Transportbandeinheit aus dem MFP-Gerät.

  • Seite 141: Fixierer Ersetzen

    Lassen Sie den Scanner behutsam herab. IXIERER ERSETZEN Der Fixierer befindet sich im MFP-Gerät unmittelbar hinter den vier Bildtrommeln. VORSICHT! Wenn das MFP-Gerät kürzlich eingeschaltet war, sind einige Teile des Fixierers sehr heiß. Gehen Sie äußerst vorsichtig mit dem Fixierer um und fassen Sie ihn nur am Griff an, der nur mäßig warm wird.
  • Seite 142 Drücken Sie die Entriegelungstaste (a) der oberen Abdeckung (b), um diese vollständig zu öffnen. Der Griff (1) befindet sich an der Oberseite des Fixierers. Ziehen Sie den Fixierer-Verriegelungshebel (2) zur MFP-Vorderseite, so dass das Gerät ganz aufrecht steht. Halten Sie den Fixierer an seinem Griff (1) und heben Sie ihn gerade aus dem MFP- Gerät heraus.
  • Seite 143 Halten Sie den neuen Fixierer am Griff und vergewissern Sie sich, dass er richtig ausgerichtet ist. Der Verriegelungshebel (2) sollten ganz aufrecht stehen. Setzen Sie den Fixierer so in das MFP-Gerät, dass die beiden Zapfen (3) in die Schlitze in der Metallwand passen, die den Fixierer von den Bildtrommeln trennt. Drücken Sie den Verriegelungshebel (2) zur Rückseite des MFP-Geräts, um den Fixierer zu befestigen.

  • Seite 144: Reinigen

    EINIGEN ACHTUNG! Verwenden Sie zum Reinigen ein sauberes, feuchtes, flusenfreies Tuch. Verwenden Sie Waschbenzin, Verdünner oder Alkohol nicht als Reinigungsmittel. EHÄUSE Schalten Sie das MFP-Gerät aus. Wischen Sie die Geräteoberfläche mit einem etwas mit Wasser oder einem Neutralreiniger angefeuchteten, weichen Tuch ab. Trocknen Sie die Geräteoberfläche mit einem weichen, trockenen Tuch ab.

  • Seite 145: Das Vorlagenglas

    Befeuchten Sie ein weiches, sauberes und flusenfreies Tuch und wischen Sie die Zufuhrwalzen (3) ab, indem Sie das Tuch von einer Seite zur anderen bewegen. Drehen Sie die Walzen mit dem Finger nach vorne und wiederholen Sie Schritt 2, bis die Walzen sauber sind.

  • Seite 146: Das Touchscreen-Display

    Schließen Sie die Dokumentenabdeckung (1). OUCHSCREEN ISPLAY ACHTUNG! Drücken Sie nicht zu fest auf das Touchscreen-Display und achten Sie darauf, dass es nicht beschädigt wird. Verwenden Sie zum Reinigen der Display-Oberfläche ein weiches Tuch, das entweder trocken oder mit einem neutralen Reinigungsmittel oder Äthanol angefeuchtet ist. Verwenden Sie keine organischen Lösemittel, saure oder Alkalilösungen.

  • Seite 147: Die Papierzufuhrwalzen

    Befeuchten Sie ein weiches, sauberes und flusenfreies Tuch und wischen Sie die Oberfläche des LED-Kopfs vorsichtig ab. ACHTUNG! Verwenden Sie zum Reinigen des LED-Kopfes weder Methanol noch ein anderes Lösungsmittel, da sonst die Oberfläche der Linse beschädigt werden kann. Schließen Sie die obere Abdeckung, indem Sie fest darauf drücken, bis sie einrastet. Lassen Sie den Scanner behutsam herab.
  • Seite 148 Entnehmen Sie die Papierkassette aus dem Drucker. Greifen Sie über den Schacht, in dem sich die Papierkassette befand, auf die Papierwalzen zu, und wischen Sie sie mit einem sauberen, flusenfreien und mit Wasser befeuchteten Tuch ab. Wischen Sie den Innenboden (1) der Papierkassette ab. Wischen Sie ggf. die Papierwalze (2) einer optionalen zweiten oder dritten Kassette ab (sofern vorhanden).
  • Seite 149 Öffnen Sie das Mehrzweckfach. Wischen Sie die Papierwalze am Mehrzweckfach ab. Schließen Sie das Mehrzweckfach. Wartung > 149...

  • Seite 150: Upgrades Installieren

    PGRADES INSTALLIEREN Dieser Abschnitt erläutert, wie Sie optionale Zubehörteile im MFP-Gerät installieren. Dazu gehören: > Zusätzlicher RAM-Speicher > Papierfach/-fächer und Druckerschrank: Konfiguration A: Ein Papierfach und ein Modellnummer: N34234A hohes Druckergehäuse Konfiguration B: Zwei Papierfächer und Modellnummer: N34235A ein niedriges Druckergehäuse PEICHER PGRADE Dieser Abschnitt erläutert, wie Sie zusätzliches RAM als Speicher-Upgrade in Ihrem MFP-...
  • Seite 151 Nehmen Sie die neue Speicherkarte vorsichtig aus ihrer Verpackung. Fassen Sie die Speicherkarte nach Möglichkeit nur an ihren kurzen Kanten an und vermeiden Sie es, die Metallteile zu berühren. Berühren Sie insbesondere nicht die Kontaktleiste. In der Kontaktleiste der Speicherkarte ist eine kleine Aussparung vorhanden, die sich näher an einer als an der anderen Seite befindet.
  • Seite 152 Schließen Sie die Abdeckung, indem Sie die Oberseite oben kräftig andrücken, bis sie einrastet. Schließen Sie das Netzkabel wieder an und schalten Sie das MFP-Gerät ein. Wenn das MFP-Gerät betriebsbereit ist, drucken Sie wie folgt einen Konfigurationsbericht: Drücken Sie die Taste Reports (1) auf dem Bedienfeld. Berühren Sie auf dem Touchscreen die Schaltfläche Konfiguration (2).

  • Seite 153: Weitere Papierfächer Und Ein Druckerschrank

    EITERE APIERFÄCHER UND EIN RUCKERSCHRANK Ihr Gerät kann mit den folgenden Konfigurationen aufgerüstet werden: > Ein zusätzliches Papierfach und ein hoher Druckerschrank > Zwei zusätzliche Papierfächer und ein kurzer Druckerschrank VORSICHT! Installieren Sie KEINE anderen Konfigurationen, da dies die Stabilität des Geräts gefährdet. NVENTAR x 24 REF.

  • Seite 154: Installation

    NSTALLATION HINWEIS Zur Veranschaulichung sind zwei zusätzliche Fächer und der kurze Druckerschrank abgebildet. Die Vorgehensweise bei der Installation eines Fachs und des hohen Schranks ist identisch. Schalten Sie das MFP-Gerät aus und ziehen Sie das Netzkabel ab. Einzelheiten dazu finden Sie unter „Ausschalten“...
  • Seite 155 Bringen Sie den stabilisierenden Fuß an: Suchen Sie den vorderen stabilisierenden Fuß (1) und befestigen Sie ihn wie abgebildet mit Schrauben (3). Wiederholen Sie diese Schritte für die gegenüberliegende Seite. Suchen Sie den rückwärtigen stabilisierenden Fuß (2) und befestigen Sie ihn wie abgebildet mit Schrauben (3).
  • Seite 156 Lösen Sie acht Schrauben (6) (vier auf der linken Seite und vier auf der rechten Seite). Suchen Sie die Scheibe (7) und bringen Sie sie mit Schrauben (8) an. Wiederholen Sie Schritt 6 für die drei übrigen Scheiben. Ziehen Sie die acht Schrauben (6) fest, die Sie in Schritt 5.
  • Seite 157 Bringen Sie die Abdeckungen der stabilisierenden Füße an, indem Sie die Positionierungszapfen und die Schlitze wie abgebildet ausrichten. Schließen Sie das Netzkabel wieder an und schalten Sie das MFP-Gerät EIN. Upgrades installieren > 157...

  • Seite 158: Einstellen Der Treibergeräteoptionen

    INSTELLEN DER REIBERGERÄTEOPTIONEN Nach der Installation eines Upgrades muss möglicherweise der Druckertreiber aktualisiert werden, damit die zusätzlichen Funktionen für die Anwendungen verfügbar sind. Zubehör wie zusätzliche Papierfächer können nur genutzt werden, wenn der Druckertreiber im Computer weiß, dass sie vorhanden sind. Manchmal wird die Hardwarekonfiguration des Geräts automatisch erkannt, wenn der Treiber installiert wird.
  • Seite 159 Panther (Mac OS X 10.3) Öffnen Sie in Mac OS X die Print & Fax Preferences (Druck- und Faxeinstellungen). Klicken Sie auf Drucken. Klicken Sie auf Drucker konfigurieren..Stellen Sie sicher, dass Ihr Gerät ausgewählt ist und klicken Sie dann auf Information einblenden..

  • Seite 160: Fehlerbehebung

    EHLERBEHEBUNG APIERSTAUS BEHEBEN Wenn Sie die Empfehlungen in diesem Handbuch zur Verwendung von Druckmedien befolgen und die Medien vor der Verwendung in einem guten Zustand halten, können Sie davon ausgehen, dass das MFP-Gerät über viele Jahre zuverlässig arbeitet. Papierstaus treten jedoch gelegentlich auf, und in diesem Abschnitt wird erläutert, wie sie auf schnelle und einfache Weise behoben werden.

  • Seite 161: Im Drucker

    Ziehen Sie das Papier vorsichtig aus der ADF-Einheit heraus. Schließen Sie die vordere Abdeckung des ADF. RUCKER Ziehen Sie den Hebel (a) fest an, um den Riegel zu lösen, und haben Sie dann den Scanner (b) behutsam an. Wenn ein Blatt schon zum Großteil aus dem Drucker transportiert ist, fassen Sie es, und ziehen Sie es vorsichtig ganz heraus.
  • Seite 162 Drücken Sie die Entriegelungstaste (a) der oberen Abdeckung (b) des MFP-Geräts, um diese vollständig zu öffnen. VORSICHT! Wenn das MFP-Gerät eingeschaltet war, kann der Fixierer heiß sein. Dieser Bereich ist deutlich gekennzeichnet. Berühren Sie ihn nicht. Ist das Papier weit genug ausgetreten, packen Sie es und ziehen Sie es vorsichtig heraus.
  • Seite 163 Merken Sie sich die Anordnung der vier Tonerpatronen. Diese Reihenfolge muss beim Einsetzen eingehalten werden. 1. Tonerpatrone Cyan 3. Tonerpatrone Gelb 2. Tonerpatrone Magenta 4. Tonerpatrone Schwarz Es ist erforderlich, die vier Bildtrommeln zu entnehmen, um Zugang zum Papiertransportweg zu erhalten. Halten Sie die Bildtrommel in der Mitte und heben Sie sie zusammen mit der Tonerpatrone nach oben und aus dem Drucker.
  • Seite 164 Sehen Sie im MFP-Gerät nach, ob Blätter auf dem Transportband sichtbar sind. Zum Entfernen eines Blatts, dessen Vorderkante sich vorne auf dem Transportband (1) befindet, heben Sie das Blatt vorsichtig vom Transportband an und ziehen Sie es vorwärts in den Innenraum des Druckers, sodass Sie es entnehmen können.
  • Seite 165 Setzen Sie die vier Bildtrommeln, beginnend mit der Cyan-Bildtrommel neben dem Fixierer, wieder zurück in den Drucker. Achten Sie darauf, dass sie in der richtigen Reihenfolge eingesetzt werden. 1. Tonerpatrone Cyan 3. Tonerpatrone Gelb 2. Tonerpatrone Magenta 4. Tonerpatrone Schwarz Halten Sie die Bildtrommeleinheit oben in der Mitte und senken Sie sie in das MFP- Gerät ab, so dass die Zapfen an beiden Enden in die Schlitze in den Seiten des Innenraums des MFP-Geräts eingesteckt werden.
  • Seite 166 Wenn eine Duplexeinheit im MFP-Gerät installiert ist, drücken Sie die Entriegelung (1) in der Mitte der Einheit, öffnen Sie die Abdeckung und entfernen Sie gestautes Papier aus diesem Bereich. Schließen Sie die Abdeckung dann wieder. HINWEIS Wenn das Papier nicht weit genug herausgetreten ist, um es anzufassen, ziehen Sie die Duplexeinheit (2) aus dem Gerät heraus und entfernen Sie das Papier.
  • Seite 167 Schließen Sie danach zuletzt die obere Abdeckung, indem Sie fest auf beide Seiten drücken, so dass sie einrastet. Lassen Sie den Scanner behutsam herab. Wenn nach der Behebung des Staus im Menü Druckerjustage Staubeseitigung aktiviert ist, versucht das MFP-Gerät, die durch den Papierstau verlorenen Seiten erneut zu drucken (siehe Seite 53).

  • Seite 168: Nicht Zufrieden Stellende Druckqualität

    ICHT ZUFRIEDEN STELLENDE RUCKQUALITÄT SYMPTOME MÖGLICHE URSACHEN SCHRITTE Auf dem Ausdruck sind Der LED-Kopf ist Wischen Sie den LED-Kopf vertikale weiße Linien verschmutzt. mit einem weichen, zu sehen. flusenfreien Tuch ab. Niedriger Tonerstand. Öffnen Sie die obere Abdeckung und klopfen Sie einige Male auf die Tonerpatrone, um den restlichen Toner gleichmäßig...
  • Seite 169 SYMPTOME MÖGLICHE URSACHEN SCHRITTE Der Ausdruck ist zu Die Tonerpatrone ist nicht Setzen Sie die Tonerpatrone hell. ordnungsgemäß eingesetzt. erneut ein. Niedriger Tonerstand. Öffnen Sie die obere Abdeckung und klopfen Sie einige Male auf die Tonerpatrone, um den restlichen Toner gleichmäßig zu verteilen.
  • Seite 170 SYMPTOME MÖGLICHE URSACHEN SCHRITTE Auf dem Ausdruck sind Treten die Linien und Flecken Wischen Sie sie behutsam regelmäßig horizontale in Abständen von ca. 94 mm mit einem weichen Tuch ab. Linien sowie Flecken auf, ist die Bildtrommel (die Tauschen Sie die sichtbar.

  • Seite 171: Nicht Zufrieden Stellende Kopierqualität

    ICHT ZUFRIEDEN STELLENDE OPIERQUALITÄT Achten Sie, wie auch im Abschnitt „Nicht zufrieden stellende Druckqualität“ auf Seite 168 beschrieben, darauf, dass das Glas der Scannereinheit stets sauber ist. Weitere Informationen finden Sie unter „...das Vorlagenglas“ auf Seite 145. HECKLISTE FÜR AXPROBLEME Wenn ein Problem auftritt, lesen Sie die Problemliste und die Lösungen durch, bevor Sie sich an den Kundendienst wenden.
  • Seite 172 Die Bildqualität der empfangenen Fax-Nachricht ist schlecht. Versuchen Sie, das Dokument auf dem lokalen Gerät zu kopieren, um sicherzustellen, dass dies ordnungsgemäß funktioniert. Tritt das Problem erneut auf, wenden Sie sich an den Absender der Fax-Nachricht und fordern Sie ihn auf, die Einstellungen für Faxqualität und Dichte zu ändern.

  • Seite 173: Informations- Und Fehlermeldungen

    NFORMATIONS EHLERMELDUNGEN HINWEIS 1. <%COLOR%> = Y, M, C oder K. 2. <%TRAY%> = Fach 1, Fach 2, Fach 3 oder Universalfach. 3. mmm = Setup von „Papierzufuhr“ 4. ppp = Setup von „Mediensorte“ STATUS/ MELDUNG BEDEUTUNG/MAßNAHME CODE Initialisierung Daten prüfen Während das Gerät die NIC-Downloaddaten empfängt/verarbeitet, ist ein Fehler Programmdaten fehlerhaft empfangen...
  • Seite 174 STATUS/ MELDUNG BEDEUTUNG/MAßNAHME CODE Initialisierung Fehler: Festplatte <%ERRCODE%> Verschlüsselte Authentifizierungsdateien auf der Festplatte sind beschädigt und die Festplatte muss neu formatiert werden. [Format] drücken um HDD zu formatieren Drücken Sie Format, um die Festplatte zu formatieren. Das Gerät wird automatisch neu [Abbr.] drücken, um herunterzufahren gebootet.
  • Seite 175 STATUS/ MELDUNG BEDEUTUNG/MAßNAHME CODE Warnung <%TRAY%> leer Das Fach ist leer. Gilt als Warnung, bis aus genau diesem Fach gedruckt werden soll. Warnung Dateisystem schreibgeschützt Versuch, in eine schreibgeschützte Datei zu schreiben. Dies ist eine temporäre Warnung. Sie wird bis zum Ende des Auftrags angezeigt und danach ausgeblendet.
  • Seite 176 STATUS/ MELDUNG BEDEUTUNG/MAßNAHME CODE Warnung Diskzugriff gescheitert <%FE_ERR%> Ein Diskfehler ist aufgetreten. Drücken Sie <Stop> Drücken Sie die Taste Stop, um den Fehler zu löschen. %FS_ERR%: 0 - Allgemeiner Fehler 1 - Volume nicht verfügbar 3 - Datei nicht gefunden. 4 - Keine freien Dateideskriptoren 5 - Ungültige Anzahl von Bytes 6 - Datei bereits vorhanden...
  • Seite 177 STATUS/ MELDUNG BEDEUTUNG/MAßNAHME CODE Fehler Papier einlegen Die manuelle Papierzufuhr ist erforderlich. Legen Sie das von %MEDIA_SIZE% gezeigte Auf %TRAY% Papier manuell ein. Stellen Sie Papier ein (%MEDIA_SIZE%) %TRAY% Zum Abbrechen MZ-Fach Drücken Sie [Abbr.]. Fehler Anmeldefehler Die PIN, die Sie eingegeben haben, ist falsch.
  • Seite 178 STATUS/ MELDUNG BEDEUTUNG/MAßNAHME CODE Fehler Daten prüfen Gibt an, dass die zu aktualisierenden Meldungsdaten nicht geschrieben wurden. Fehler beim Schreiben <%CODE%> %CODE% ist ein Dezimalwert (eine Ziffer) und gibt die Fehlerursache an: 1. FEHLER: Andere Fehler. 2. DATENFEHLER: Hash-Prüffehler beim Lesen/Schreiben oder abnormaler FLASH.
  • Seite 179 STATUS/ MELDUNG BEDEUTUNG/MAßNAHME CODE Fehler <%COLOR%> Toner leer Der Toner ist leer. 410: Y 411: M 412: C 413: K Der Warnungsstatus tritt bei Abdeckung öffnen/schließen in Kraft. Ermöglicht, ca. 50 Seiten zu drucken (A4 5% Auslastung, dichte 5%). Fehler %COLOR% Toner Region nicht kompatibel Falsche Tonerpatrone.
  • Seite 180 STATUS/ MELDUNG BEDEUTUNG/MAßNAHME CODE Fehler Papierformatfehler Papier der falschen Länge wurde aus einem Fach zugeführt. Prüfen Sie auf Öffnen und überprüfen Sie Mehrfachzufuhr (Siehe „Papierstaus die blinkende Abdeckung beheben“ Öffnen und schließen Sie die Abdeckung zum Wiederherstellungsdruck und fahren Sie dann fort.
  • Seite 181 STATUS/ MELDUNG BEDEUTUNG/MAßNAHME CODE Fehler Papierstau! Öffnen Sie die Duplexabdeckung, nehmen Sie das Papier heraus und schließen Sie die Öffnen und überprüfen Sie Abdeckung wieder. die blinkende Abdeckung Fehler 370: Duplexumkehrung Fehler 371: Duplexeingang Fehler 373: Mehrfachzufuhr in Duplex (Duplexstau) Siehe „Papierstaus beheben“...
  • Seite 182 STATUS/ MELDUNG BEDEUTUNG/MAßNAHME CODE Fehler Fixiereinheit prüfen %ERRCODE% Öffnen Sie die obere Abdeckung, prüfen Sie, ob die Fixiereinheit ordnungsgemäß installiert ist, und schließen Sie die Abdeckung. Wenn der Code weiterhin angezeigt wird, tauschen Sie die Fixiereinheit aus. Fehler Tonerkassette%COLOR% prüfen: Die Tonerpatrone wurde nicht arretiert.
  • Seite 183 STATUS/ MELDUNG BEDEUTUNG/MAßNAHME CODE Fehler Bitte warten Die Firmware der Netzwerkkarte des Geräts wird neu programmiert. Programmdaten erfolgreich empfangen Fehler Daten prüfen Bei der Neuprogrammierung der Firmware der Netzwerkkarte des Geräts ist ein Fehler Programmdaten fehlerhaft empfangen aufgetreten.. <%DLCODE%> %DLCODE% 1.
  • Seite 184 STATUS/ MELDUNG BEDEUTUNG/MAßNAHME CODE Fehler Schreibfehler Gibt an, dass die Datei nicht gespeichert werden konnte. Die Datei ist Drücken Sie <Stop> schreibgeschützt. Fehler USB-Speicher getrennt Gibt an, dass der USB-Speicher herausgenommen wurde. Der Drücken Sie <Stop> Dateispeichervorgang wurde angehalten. Fehler PC-Verbindung fehlgeschlagen Das Gerät konnte keine Verbindung zum PC herstellen.
  • Seite 185 STATUS/ MELDUNG BEDEUTUNG/MAßNAHME CODE Fehler LDAP Kommunikationsfehler Die Kommunikation mit dem LDAP-Server wurde unterbrochen. Fehler Suche nach Adresse fehlgeschlagen Die Ziel-Adresse kann vom LDAP-Server nicht gefunden werden. Fehler Suchergebnisse überschreiten das Limit Die Suchergebnisse vom LDAP-Server haben die Obergrenze überschritten. Fehler Fehler: Root Suche Suchstamm nicht in LDAP-Server gefunden.
  • Seite 186 STATUS/ MELDUNG BEDEUTUNG/MAßNAHME CODE Fehler Daten prüfen Beim Schreiben der SIP-Downloaddaten ist ein Fehler aufgetreten. Programmdaten fehlerhaft geschrieben <%DLCODE%> %DLCODE% 1. Datenübertragungsfehler 2. Kein Geräteplatz 3. Prüfsummenfehler 4. Chiperkennungsfehler 5. Chip-Löschfehler 6. Chip-Schreibfehler 7. Chip-Prüffehler 8. Datenfehler (falscher Produktcode usw.) 9.

  • Seite 187: Technische Daten

    ECHNISCHE ATEN MODELL MODELLNUMMER MC851/MC861 N34223B BEZEICHNUNG SPEZIFIKATION Abmessungen 565 x 658 x 669 mm (B × T × H) Gewicht Ca. 66,5 kg Stromquelle Eingabe: 220 bis 240 VAC, 50 bis 60 Hz Stromverbrauch Bei Betrieb: max. 1.300 W Normaler Betrieb: durchschn.

  • Seite 188: Anhang A - Aufstellen An Einem Anderen Ort Und Transportieren > 188

    A - A NHANG UFSTELLEN AN EINEM ANDEREN RT UND RANSPORTIEREN HINWEIS Bitte bewahren Sie das Verpackungsmaterial auf. Wenn dieses Gerät aus jeglichem Grund transportiert werden muss, verwenden Sie bitte die Originalverpackung. MFP-G UFSTELLEN DES ERÄTS AN EINEM ANDEREN So aktivieren Sie den Spiegelwagenmodus: Drücken Sie die Taste SETUP auf dem Bedienfeld.
  • Seite 189 Verriegeln Sie den Scanner wie abgebildet mit dem mitgelieferten Werkzeug (2). Berühren Sie auf dem Touchscreen Beende. Drücken Sie die Taste SETUP auf dem Bedienfeld. Berühren Sie auf dem Touchscreen Herunterfahren. (m) Berühren Sie auf dem Touchscreen Ja, um das Herunterfahren zu bestätigen. Schalten Sie das MFP-Gerät aus und entfernen oder stecken Sie Folgendes ab: >...

  • Seite 190: Transportieren Des Mfp-Geräts

    MFP-G RANSPORTIEREN DES ERÄTS VORSICHT! Das MFP-Gerät ist ein Präzisionsgerät und kann bei falscher Verpackung während des Transports beschädigt werden. HINWEIS Wenn Ihr Gerät mit einem oder mehreren zusätzlichen Papierfächern und dem Druckerschrank ausgerüstet ist, müssen Sie diese vor dem Transport entfernen.
  • Seite 191 Verriegeln Sie den Scanner wie abgebildet mit dem mitgelieferten Werkzeug (2). Berühren Sie auf dem Touchscreen Herunterfahren. Drücken Sie die Taste SETUP auf dem Bedienfeld. Berühren Sie auf dem Touchscreen Herunterfahren. (m) Berühren Sie auf dem Touchscreen Ja, um das Herunterfahren zu bestätigen. Schalten Sie das MFP-Gerät aus und entfernen oder stecken Sie Folgendes ab: >...
  • Seite 192 Drücken Sie die Entriegelungstaste (a) der oberen Abdeckung (b), um diese vollständig zu öffnen. VORSICHT! Wenn das MFP-Gerät eingeschaltet war, ist der Fixierer heiß. Dieser Bereich ist deutlich gekennzeichnet. Berühren Sie ihn nicht. Nehmen Sie alle Bildtrommeln aus dem MFP-Gerät heraus und stellen Sie sie auf eine waagerechte Oberfläche.
  • Seite 193 Schließen Sie die obere Abdeckung, indem Sie fest darauf drücken, bis sie einrastet. Lassen Sie den Scanner behutsam herab. Schützen Sie das MFP-Gerät mit Polstern und setzen Sie es in einen Karton. HINWEIS Es wird empfohlen, den Originalkarton und die Originalverpackung zu verwenden, sofern verfügbar.

  • Seite 194: Stichwortverzeichnis

    TICHWORTVERZEICHNIS Bedienung Mindestanforderungen für Dokument(e) per E-Mail die Konfiguration ....30 versenden ..... 112 Dokument(e) zum Kopieren einlegen Nebenstellenanlage, ... 86 Kopieren wählen ......88 ....... 78 Scan to PC (Server)(Scan auf PC, Option) ..... 116 Scannen Scannereinheit ......111 Betrieb abmelden ........

  • Seite 195: Oki Kontaktdaten

    OKI Systems (Italia) S.p.A. Northern Ireland Website: www.oki.ua via Milano, 11, 19 Ferndale Avenue 20084 Lacchiarella (MI) OKI Sistem ve Yazıcı Çözümleri Tic. Glengormley Ltd. Şti. BT36 5AL Tel:+39 (0) 2 900261 Harman sok Duran Is Merkezi, Northern Ireland...
  • Seite 196 Oki Systems (Sweden) AB Borgafjordsgatan 7 Box 1191 164 26 Kista Tel. +46 (0) 8 634 37 00 e-mail: info@oki.se för allmänna frågor om Oki produkter support@oki.se för teknisk support gällandes Oki produkter Vardagar: 08.30 - 12.00, 13.00 - 16.00 Website: www.oki.se...
