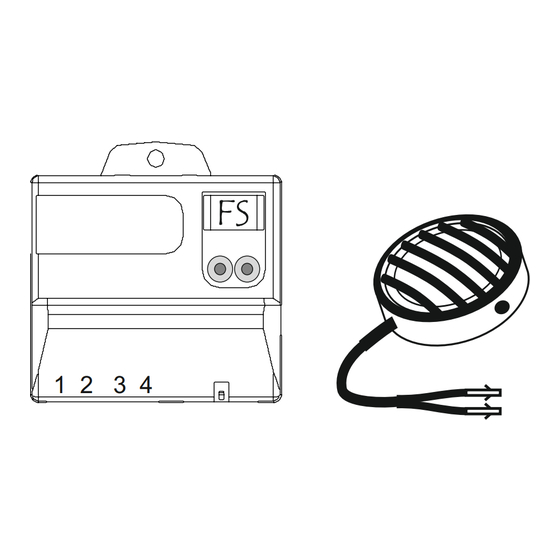

Heck
Einpark
Hilfe
ASX Mj 20...................................................... Seite 7
Space Star Mj20............................................. Seite 22
Eclipse Cross ................................................. Seite 17
Mitsubishi Teile Nummer: Z0284340
1 2 3 4
EBA vollständig lesen, Hinweise
FS
Seite 4
Stand 06.11.2020
beachten

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ACKERMANN Z0284340

  • Seite 1: Inhaltsverzeichnis

    Hilfe 1 2 3 4 Lautsprecher ASX Mj 20............Seite 7 Outlander Mj16/17/19/20 (auch PHeV).... Seite 12 Space Star Mj20..........Seite 22 Eclipse Cross ..........Seite 17 Mitsubishi Teile Nummer: Z0284340 EBA vollständig lesen, Hinweise Seite 4 beachten Stand 06.11.2020...
  • Seite 2: Lautsprecher

    Pin-Belegung des Steckers am Mastermodul braun - Masse blau/schwarz - +12V blau - Lautsprecher gelb - Lautsprecher weiß - Display schwarzes Kabel weiß - Display rotes Kabel weiß - Display weißes Kabel weiß/blau - Handbremse weiß - Taster schwarzes Kabel weiß...
  • Seite 3 MITSUBISHI Einbauanleitung Einparkhilfe Lautsprecher Hecksystem Mitsubishi Teile Nummer: Z0284340 0 ° 1 2 3 4 12 ° 10 ° 10 x 2.5 m Heck 2.5 m 2.5 m 2.5 m 1 x Grau/Rot 1 x Blau/Weiß 1 x Blau/Gelb Seite 3...
  • Seite 4 EINBAU HINWEISE Bei Fahrzeugen mit AHK oder außen liegendem Reserverad müssen die parameter am steuermodul geändert werden (Parameter Einstellung Nr.10) Die Montage der inner Sensoren muß 40 cm von der AHK Kupplung kommt! Achtung! Falls Metallträger direkt hinter der Kunststoffhaut liegen stellen Sie sicher, daß...
  • Seite 5: Optionales Display

    EINBAU HINWEISE OPTIONALES N°3 N°4 DISPLAY N°10 Z028XXXX N°3 Schwarz N°4 Weiß N°10 Rot OPTIONAL Z0284326 Schalter zum Abschalten der Einparkhilfe Bsp. manuelle Abschaltung der Heckanlage bei Anhängerbetrieb (durch Unterbrechung der Stromversorgung zum Slavemodul), wenn die automatische Abschaltung (gelb/schwarz am Slavemodul auf Masse) nicht verwendet werden kann Anschluss wenn Stromversorgung unterbrochen werden soll: Mitte...
  • Seite 6: Sensor Lackierung

    SENSOR LACKIERUNG Plastik Primer Achtung: vorsichtig dünn auftragen. Farbe Achtung: vorsichtig dünn auftragen Klar Lack Achtung: vorsichtig dünn auftragen Seite 6...
  • Seite 7: Asx Mj 20

    ASX Mj 20 SENSOR INSTALLATION Ø18mm Ø18mm Ø18mm Ø18mm Es könen die original markierten Sensorpositionen verwendet werden. Seite 7...
  • Seite 8: Sensor Installation

    ASX Mj 20 SENSOR INSTALLATION Stossfänger demontieren Stecker trennen Sensor Position Ø18mm Ø18 OPTIONAL AL18 Z2159018 Empfohlen Seite 8...
  • Seite 9 ASX Mj 20 SENSOR INSTALLATION Die äußeren Sensorhalter sollten wie abgebildet bearbeitet werden. (Ecke abschneiden) Seite 9...
  • Seite 10: Heckmodul Anschluss

    ASX Mj 20 HECKMODUL ANSCHLUSS Position Steuermodul 1 2 3 4 Entfernen Seite 10...
  • Seite 11 ASX Mj 20 HECKMODUL ANSCHLUSS Anschlüsse Weiß Massepunkt Pin 2 Blau Pin 9 Gelb Pin 2 Pin 9 1 2 3 4 Seite 11...
  • Seite 12: Outlander Mj16/17/19/20 (Auch Phev)

    Outlander ab Mj16 (auch PHeV) SENSOR INSTALLATION Ø18mm Ø18mm Ø18mm Ø18mm Stossfänger demontieren Seite 12...
  • Seite 13 Outlander ab Mj16 (auch PHeV) Outlander Mj16 SENSOR INSTALLATION SENSOR INSTALLATION Stossfänger demontieren Stecker trennen Sensor Position Ø18mm Ø18 OPTIONAL AL18 Z2159018 Empfohlen Seite 13...
  • Seite 14 Outlander ab Mj16 (auch PHeV) SENSOR INSTALLATION Wählen Sie von den markierten Positionen die aus, welche einen Sensorabstand von ca. 50cm ergeben. Seite 14...
  • Seite 15: Position Steuermodul

    Outlander ab Mj16 (auch PHeV) SENSOR INSTALLATION Position Steuermodul Schwarz Schwarz Schwarz 1 2 3 4 Schwarz Entfernen Schwarz Schwarz Schwarz Schwarz Seite 15...
  • Seite 16 Outlander ab Mj16 (auch PHeV) SENSOR INSTALLATION Anschlüsse Rückfahrlampe Blau Pin 2 Blau Pin 9 Gelb 1 2 3 4 Pin 2 Pin 9 Seite 16...
  • Seite 17: Eclipse Cross

    Eclipse Cross Mj18 SENSOR INSTALLATION Ø18mm Ø18mm Ø18mm Ø18mm Stoßfänger Demontieren und Kabelverlegung Seite 17...
  • Seite 18 Eclipse Cross Mj18 SENSOR INSTALLATION Sensor Position auf OE -Punkte Beispielabbildung Ø18mm OPTIONAL AL18 Z2159018 Empfohlen Seite 18...
  • Seite 19 Eclipse Cross Mj18 SENSOR INSTALLATION Seite 19...
  • Seite 20: Sensor Position Vor/Nach Einbau

    Eclipse Cross Mj18 SENSOR POSITION VOR/NACH EINBAU Seite 20...
  • Seite 21 Eclipse Cross Mj18 Anschluss und Position von LSP und STG Blau/Schwarzes Kabel der Einparkhilfe auf Gelbes Kabel der Rückfahrlampe löten (+15). Braunes Kabel der Einparkhilfe auf Schwarzes Kabel vom Fahrzeug löten (Masse). Lautsprecher und Steuergeräte hinter der linken Kofferraumverkleidung verbauen Seite 21...
  • Seite 22: Space Star Mj20

    Space Star Mj20 SENSOR INSTALLATION Ø18mm Ø18mm Ø18mm Ø18mm Stossfänger demontieren Seite 22...
  • Seite 23 Space Star Mj20 SENSOR INSTALLATION Montagepunkt für einen äußeren Sensor Montagepunkt für einen mittleren Sensor Orientieren Sie sich wie in den Bildern zu sehen an den eingeprägten Linien in der Stoßstange. Seite 23...
  • Seite 24 Space Star Mj20 SENSOR INSTALLATION Sensor Position Ø18mm Ø18 OPTIONAL AL18 Z2159018 Empfohlen Seite 24...
  • Seite 25 Space Star Mj20 SENSOR INSTALLATION Seite 25...
  • Seite 26: Heckmodul Anschluss

    Space Star Mj20 HECKMODUL ANSCHLUSS Anschlüsse Rückfahrlampe Violett Negativ Masse Schwarz Alternativ kann der Massepunkt hinter der C-Säulen-Verkleidung nahe der hinteren rechten Tür genutzt werden. Pin 2 Blau Pin 9 Gelb 1 2 3 4 Pin 2 Pin 9 Seite 26...
  • Seite 27 Space Star Mj20 HECKMODUL ANSCHLUSS Position Steuermodul Schwarz Schwarz Schwarz Schwarz Seite 27...
  • Seite 28: Parametereinstellung

    PARAMETER EINSTELLUNG 1 2 3 4 Seite 28...
  • Seite 29 PARAMETER EINSTELLUNG Alle Parameter die der Benutzer ändern kann, stehen in folgender Tabelle und können durch Benutzung der Tasten auf der Bedieneinheit verändert werden. Achtung: Das unsachgemäße Vornehmen von Einstellungen kann die Leistung des Moduls erheblich einschränken. Para- Funktion meter Service Display 00 nicht aktiv (FS) 01 Abstand des nächsten vorderen Hindernisses [cm]...
  • Seite 30 PARAMETER EINSTELLUNG STOP-Zone der hinteren mittleren Sensoren 30 - 120 [cm] FS=35 über 100cm zeigt Display 10 - 12 Unterdrückung überstehender Teile (z.B. außenlieg. E-Rad, AHK) deaktiviert (FS) ,15,20,25,30 Unterdrückung überstehender Teile vom Stoßfänger in Zentimeter automatische Unterdrückung !!! HINWEIS: Nur ändern, wenn ein hervorstehendes Teil existiert. Wert so lange erhöhen, bis dies nicht mehr erkannt wird.
  • Seite 31 Technische Daten Spannung ................10,8 - 32V Stromaufnahme mit aktiven Sensoren ...…....220mA max Temperaturbereich ..........….……..….-30/+80°C Ultraschall Frequenz ..........……....40KHz Hinweis Die Informationen hinsichtlich der technischen Daten, Design, Ausstattung, Materialien, Garantie und des äußerlichen Erscheinungsbildes beziehen sich auf den Zeitpunkt der Drucklegung der Montageanleitung.
  • Seite 32 ERSATZTEILE Für die Anlagen Z0284300, Z0284310, Z0284340 sind folgende Ersatzteile verfügbar: Artikelnummer Inhalt Steuermodul Z028XXXX Z028XXXX Sensorkabel 2,5m Z0284320 Sensor, schwarz, unlackiert Z0284099 Befestigungskit Z0284417 Lautsprecher für Laserline-Anlagen, drahtgebunden Z0284326 Schalter zum Deaktivieren der Einparkhilfe OPTIONAL Display N1 für Einparkhilfen 4016/4019 (Front oder...
  • Seite 33: Funktion Abschalt Eingang

    FUNKTION ABSCHALT EINGANG Möglichkeit 1 (automatisch): Verbindung Pin 6 vom Steuergerät mit Pin 12 der Anhängersteckdose (in Kombination mit Vorbereitung des Anhängers (siehe Bild) 1 2 3 4 Montage des Steckers vom Anhänger/Caravan/ Fahrradträger Pin 12 des Steckers mit Masse verbinden. Möglichkeit 2 (automatisch): Wenn der E-Satz der Anhängerkupplung über eine automatische Deaktivierung verfügt (geschalteter Ausgang), so kann dieser mit Pin 6 (blau/gelb) verbunden...
