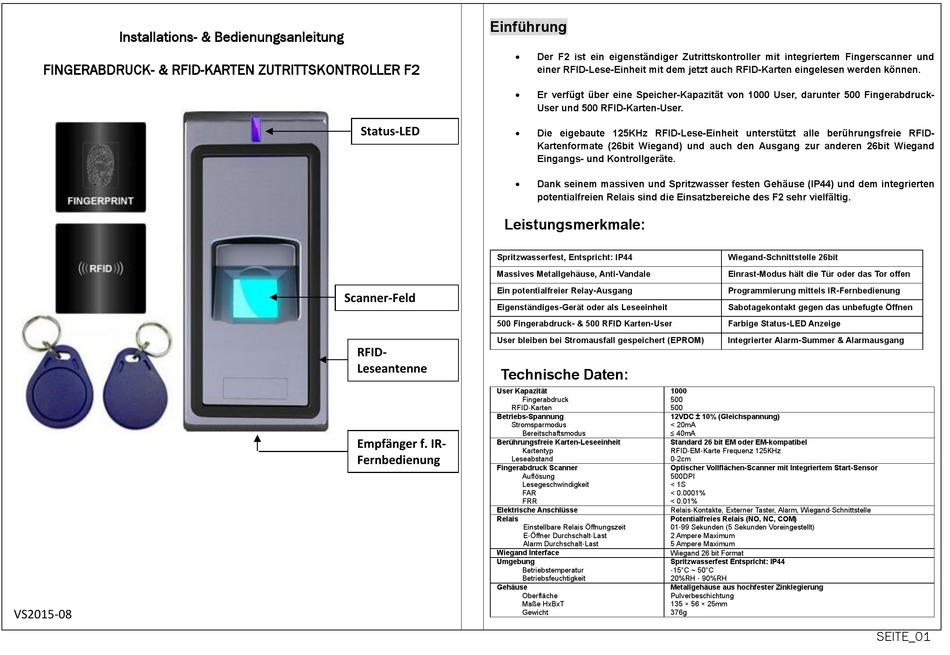

Installations- & Bedienungsanleitung
FINGERABDRUCK- & RFID-KARTEN ZUTRITTSKONTROLLER F2
VS2015-08
Einführung
Status-LED
Leistungsmerkmale:
Spritzwasserfest, Entspricht: IP44
Massives Metallgehäuse, Anti-Vandale
Ein potentialfreier Relay-Ausgang
Scanner-Feld
Eigenständiges-Gerät oder als Leseeinheit
500 Fingerabdruck- & 500 RFID Karten-User
User bleiben bei Stromausfall gespeichert (EPROM)
RFID-
Leseantenne
Technische Daten:
User Kapazität
Fingerabdruck
RFID-Karten
Betriebs-Spannung
Stromsparmodus
Bereitschaftsmodus
Empfänger f. IR-
Berührungsfreie Karten-Leseeinheit
Kartentyp
Fernbedienung
Leseabstand
Fingerabdruck Scanner
Auflösung
Lesegeschwindigkeit
FAR
FRR
Elektrische Anschlüsse
Relais
Einstellbare Relais Öffnungszeit
E-Öffner Durchschalt-Last
Alarm Durchschalt-Last
Wiegand Interface
Umgebung
Betriebstemperatur
Betriebsfeuchtigkeit
Gehäuse
Oberfläche
Maße HxBxT
Gewicht
Der F2 ist ein eigenständiger Zutrittskontroller mit integriertem Fingerscanner und
einer RFID-Lese-Einheit mit dem jetzt auch RFID-Karten eingelesen werden können.
Er verfügt über eine Speicher-Kapazität von 1000 User, darunter 500 Fingerabdruck-
User und 500 RFID-Karten-User.
Die eigebaute 125KHz RFID-Lese-Einheit unterstützt alle berührungsfreie RFID-
Kartenformate (26bit Wiegand) und auch den Ausgang zur anderen 26bit Wiegand
Eingangs- und Kontrollgeräte.
Dank seinem massiven und Spritzwasser festen Gehäuse (IP44) und dem integrierten
potentialfreien Relais sind die Einsatzbereiche des F2 sehr vielfältig.
1000
500
500
12VDC ± 10% (Gleichspannung)
< 20mA
≤ 40mA
Standard 26 bit EM oder EM-kompatibel
RFID-EM-Karte Frequenz 125KHz
0-2cm
Optischer Vollflächen-Scanner mit Integriertem Start-Sensor
500DPI
< 1S
< 0.0001%
< 0.01%
Relais-Kontakte, Externer Taster, Alarm, Wiegand-Schnittstelle
Potentialfreies Relais (NO, NC, COM)
01-99 Sekunden (5 Sekunden Voreingestellt)
2 Ampere Maximum
5 Ampere Maximum
Wiegand 26 bit Format
Spritzwasserfest Entspricht: IP44
-15°C ~ 50°C
20%RH - 90%RH
Metallgehäuse aus hochfester Zinklegierung
Pulverbeschichtung
135 × 56 × 25mm
376g
Wiegand-Schnittstelle 26bit
Einrast-Modus hält die Tür oder das Tor offen
Programmierung mittels IR-Fernbedienung
Sabotagekontakt gegen das unbefugte Öffnen
Farbige Status-LED Anzeige
Integrierter Alarm-Summer & Alarmausgang
SEITE_01
Werbung
Inhaltszusammenfassung für AE Secukey F2
- Seite 1 Einführung Installations- & Bedienungsanleitung Der F2 ist ein eigenständiger Zutrittskontroller mit integriertem Fingerscanner und FINGERABDRUCK- & RFID-KARTEN ZUTRITTSKONTROLLER F2 einer RFID-Lese-Einheit mit dem jetzt auch RFID-Karten eingelesen werden können. Er verfügt über eine Speicher-Kapazität von 1000 User, darunter 500 Fingerabdruck- User und 500 RFID-Karten-User.
-
Seite 2: Installation
Installation & Verdrahtung VERDRAHTUNG Kabel Farbe Funktion Beschreibung Installation Anschlussbelegung Eigenständiger Zutrittskontroller 12V DC (+) Pol 12V DC Gleichstrom Eingang (Stromversorgung F2) Schwarz 0V DC (--) Pol Gleichstrom Eingang (Stromversorgung F2) Sicherheitshinweise Blau Relais NO Relaiskontakt Schließer (NO) - Beachten Sie unbedingt die geltenden nationalen Sicherheitsvorschriften (Deutschland: VDE 0100) Orange Relais COM Relaiskontakt (COM) - Seite 3 SEITE_04 SEITE_05...
- Seite 4 PROGRAMMIERUNG ANLEGEN DER MANAGER-KARTEN Programmier- Schritte Code-Kombination ALLGEMEINE PROGRAMMIER-INFORMATIONEN [ ] [123456] (123456 ist der voreingestellte Manager-Code) 1. Auf Programm-Modus zugreifen [ ] [1] [Karte vorbeiführen] 2. Manager-Karte anlegen 3. Vorgang abschließen Hinweis1: 123456 (muss schnell nacheinander eingegeben werden) Hinweis 2: Nach erfolgreichem anlegen der Manager, kann der Manger-Code nicht mehr verwendet werden.
- Seite 5 ANLEGEN DER TRANSPONDER-USER ( Öffnen der Tür) EINSTELLUNG DES ÖFFNERTYP´S & DER ÖFFNUNGSZEIT Programmier- Schritte Code-Kombination Programmier- Schritte Code-Kombination Hinweis1: Bei der nachfolgenden Variante wird die User-ID [Manager] [ ] [3] [1 - 99] [#] (5 Sekunden voreingestellt) Automatisch ID-Nummer Vergabe Puls-Modus automatisch vergeben Hinweis: 1 - 99 ist die Relais-Schaltzeit in Sekunden (1= 0,5 Sekund.)
- Seite 6 PASS-THROUGH EINSTELLUNGEN ALLE USER (NORMAL-USER & MANAGER) LÖSCHEN Der F2 kann als Wiegand Leseeinheit in Verbindung mit einem Controller eingesetzt werden. Programmier- Schritte Code-Kombination Der F2 verfügt über einen Wiegand 26-bit Ausgang. Über diesen Ausgang kann er mit jedem Controller verbunden werden, welcher Wiegand 26 bit Eingänge [Manager] [ ] [9] [1] ...
