R2D220-AA24-19

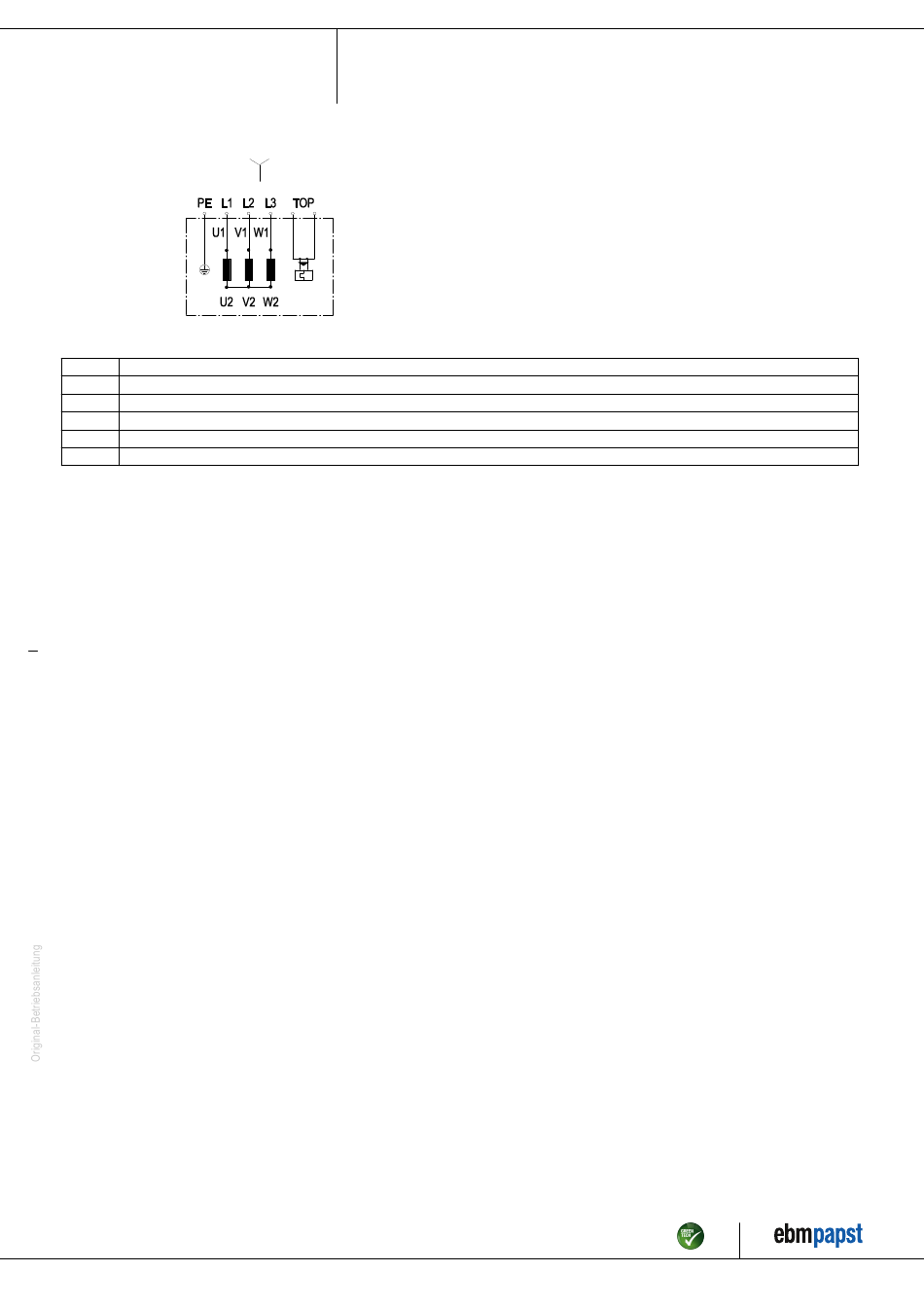

4.4 Anschlussbild
Hinweis: Drehrichtungsänderung durch Vertauschen von zwei Phasen
Y
Sternschaltung
L1
= U1 = schwarz
L2
= V1 = blau
L3
= W1 = braun
PE
grün / gelb
TOP
2x grau
Artikel-Nr. 12393-5-9970 · GER · Änderung 89188 · Freigabe 2016-04-18 · Seite 7 / 10
