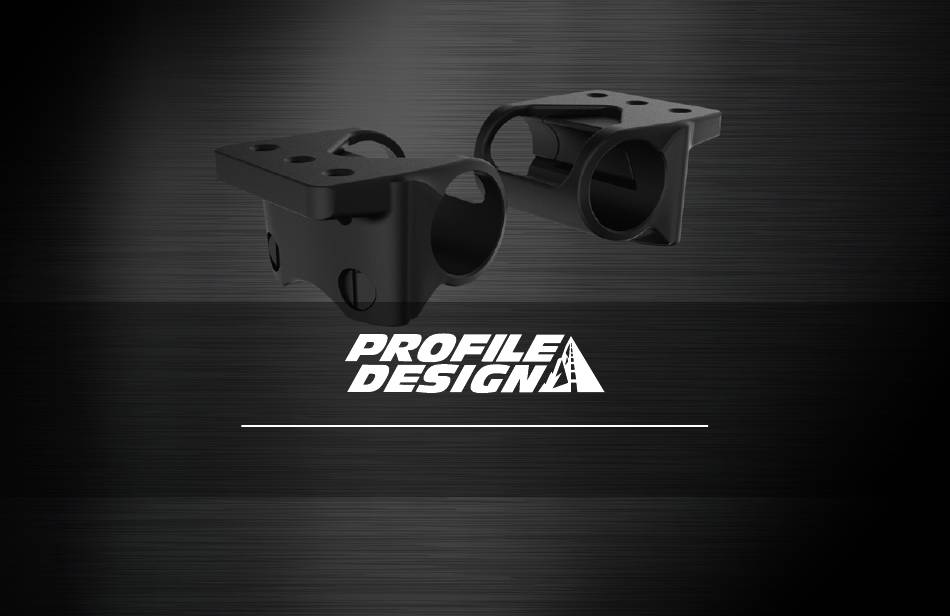

- Seite 1 Aeria Ultimate Race Bracket AERIA ULTIMATE RACE BRACKET REVISION 01-12-11-2020...
-
Seite 2: Benötigte Werkzeuge Und Materialien
Aeria Ultimate Race Bracket EINLEITUNG Vielen Dank für den Kauf dieser Profile-Design-Aerobar-Halterung. Diese Anweisungen gelten für die Halterungen Aeria Ultimate Standard und Race. Bitte machen Sie sich gründlich mit dieser Anleitung vertraut, bevor Sie zur Installation übergehen. Zur Einhaltung der Profile-Design- Garantiebestimmungen ist eine ordnungsgemäße Installation erforderlich. - Seite 3 Falls etwas aus dem Halterungsset fehlen sollte, wenden Sie sich bitte an Ihren Händler. Bitte beachten Sie, dass Gewindeteile von Profile Design während der Produktion mit einem speziellen blauen Gewindesicherungsmittel vorbehandelt wurden. Dieses spezielle Mittel kann leicht an den Gewinden aller bereitgestellten Schrauben erkannt werden. Falls Sie dieses Gewindesicherungsmittel nicht entdecken oder die Schraube erneut installieren, sollten Sie vor der Montage erneut ein geeignetes Gewindesicherungsmittel von Loctite®...
- Seite 4 Aeria Ultimate Race Bracket KOMPONENTENLISTE Ben. Ref. Teile-Nr. Teilebeschreibung Anz. -Nr. 189382 Halterung – Aeria Ult Rave, obere Halterung, DM, eloxierte Legierung, schwarz, L (mit Montageanzeige) 189383 Halterung – Aeria Ult Rave, obere Halterung, DM, eloxierte Legierung, schwarz, R (mit Montageanzeige) 274461 Zylinder –...
- Seite 5 Aeria Ultimate Race Bracket TEILEZEICHNUNGEN 27 mm...
- Seite 6 Aeria Ultimate Race Bracket PRODUKTSPEZIFISCHE EINRICHTUNGSBESCHRÄNKUNGEN max length 35 mm 85 mm...
- Seite 7 Aeria Ultimate Race Bracket DREHMOMENTEINSTELLUNGEN Ref.-Nr. Position Schraubengröße Drehmoment Armlehnenschrauben M6x12mm CS 4.7Nm (42 inlbf) Verlängerungsklemme M5x35mm 5Nm (44 inlbf) Halterungsklemme M6x20mm-90mm 6Nm (53 inlbf)
- Seite 8 Aeria Ultimate Race Bracket SCHRAUBENLÄNGEN Abstandhalter Höhe: 5 mm Höhe: 10 mm Höhe: 20 mm Höhe: 40 mm Verwenden Sie nur die mitgelieferten Schrauben von Profile Design. 20MM 25MM 30MM 35MM 40MM 45MM 50MM 55MM 60MM 65MM 70MM 75MM 80MM...
- Seite 9 Aeria Ultimate Race Bracket SCHRAUBENLÄNGEN Aerobar-Stack Verwendete Schraubenlänge Abstandhalterhöhe Ergo / Race Ergo / Race (mm) Abstandhalter (mm) 10 mm 5 mm Die Brücke sollte bei Abstandhalterhöhen 5, 10 von mehr als 40 mm verwendet werden 5, 20 Höhe über 40 mm 10, 20 5, 10, 20 40, Brücke...
- Seite 10 Aeria Ultimate Race Bracket INSTALLATIONSANLEITUNG 1. Montieren Sie Halterung und Riser. a. Montagetipp – es ist üblicherweise einfacher, mit der Schraube an der Vorderseite der Halterung zu beginnen. b. Verwenden Sie die Rille des Positionierers an der Seite des Gewindezylinders (in der Aerobar- Halterung), um den Zylinder bei der Schraubeninstallation zu führen.
- Seite 11 Aeria Ultimate Race Bracket 4. Installieren Sie die Schalthebel gemäß Anweisungen des Schalthebel-Herstellers. Wir empfehlen, vor Installation der Schalthebel eine dünne Montagepasteschicht auf die Innenflächen der Verlängerung aufzutragen. 5. Installieren Sie die Kabel gemäß Anleitung des Schaltungsherstellers. 6. Prüfen Sie die Platzierung der Halterungen und Erweiterungen, ziehen Sie dann mit dem Drehmomentschlüssel mit 5-mm-Aufsatz die Aerobar-Halterungsklemme bis 6 Nm fest.
- Seite 12 Aeria Ultimate Race Bracket 8. Befestigen Sie die Armlehnen mit versenkten M6x12mm-Schrauben an den Halterungen. Denken Sie daran, dass die Armlehnen versetzt gestaltet sind, weshalb Sie darauf achten müssen, dass beide Seiten identisch positioniert sind. 9. Tragen Sie eine dünne Schicht Fett als Schutzschicht vor den Auswirkungen von Schweiß auf die Oberfläche der Schrauben auf.
- Seite 13 Aeria Ultimate Race Bracket MONTIEREN VON NEUEN ARMAUFLAGEN 1. Achten Sie bei der Anbringung der Armauflagen zunächst darauf, dass die Innenseiten der Armauflagen frei von Fusseln und Fett sind. Falls an der Armauflage zuvor ein Klettverschlussaufkleber angebracht war, sollten Sie die Reste zunächst mechanisch oder mit einem zitrusbasierten Lösungsmittel entfernen.
- Seite 14 Aeria Ultimate Race Bracket ARMREST NUTZUNG WARNUNG Üben Sie keine Kraft auf die Seite der Armlehnen aus!
