Inhaltszusammenfassung für Casio V-R200

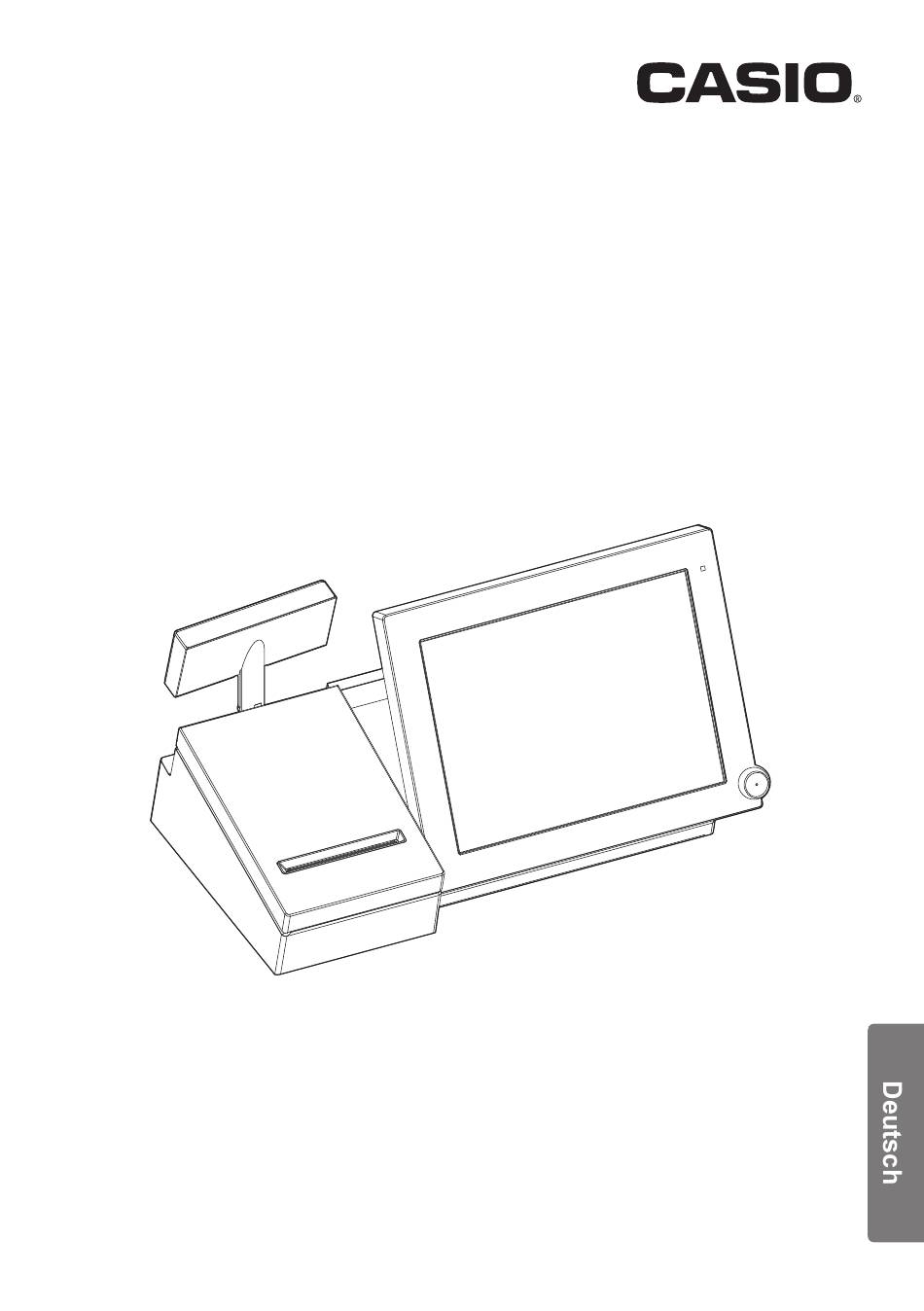

- Seite 1 Bedienungsanleitung V-R200 Touchscreen-Terminal...
-
Seite 2: Inhaltsverzeichnis
Vielen Dank für Ihren Kauf des V-R200. Bitte lesen Sie sich diese Bedienungsanleitung sorgfältig durch und verwenden Sie das Produkt entsprechend. Bitte beachten Sie besonders die „Sicherheitsvorkehrungen“. Bitte bewahren Sie nach dem Lesen, die Bedienungsanleitung an einem sicheren und praktischen Ort für eine zukünftige Bezug- nahme auf. -
Seite 3: Sicherheitsvorkehrungen
● Verlegen Sie keine Kabel unter diesem Produkt. Eine Beschädigung des Netzkabels kann einen Brand oder elektrischen Schlag verursachen. ● Wenden Sie sich an den Händler oder den CASIO-Kundendienst, wenn das Netzkabel beschädigt ist (Kabel steht heraus oder ist getrennt). Die Verwendung des Netzkabels unter solchen Umständen kann zu Brand oder elektrischem Schlag führen. - Seite 4 ● Sollte ein Fremdkörper oder eine Flüssigkeit in das Innere gelangen, ziehen Sie sofort den Netzkabel aus der Steckdose und wenden sich an den Händler oder Vertrieb, über den das Produkt bezogen wurde, oder Ihren CASIO-Kundendienst. Wenn Sie das Produkt in diesem Zustand weiter verwenden, kann dies einen Brand oder Stromschlag zur Folge haben.
- Seite 5 Vorsicht ● Drücken Sie nicht fest auf das LCD-Display und schlagen Sie nicht stark dagegen. Dies könnte einen Bruch im Schutzglas des LCD bewirken und eine Verletzung verursachen. ● Sollte das LCD-Display brechen, berühren Sie unter keinen Umständen die aus dem Display austretende Flüssigkeit.
-
Seite 6: Vorsichtsmaßregeln Zum Gebrauch
Vorsichtsmaßregeln zum Gebrauch Lesen Sie die nachstehenden Informationen aufmerksam durch, um eine vorschriftsmäßige Nutzung des Produkts zu gewährleisten. CASIO übernimmt keinerlei Haftung für Schäden oder Funktionsstörungen, die durch eine nicht den nachstehenden Anweisungen entsprechende Nutzung des Produkts entstehen. Bitte beachten Sie, dass es dadurch zu einer kostenpflichtigen Reparatur kommt und zu tatsächlichen Kosten, die für die Reparatur entstehen, selbst wenn diese in der Garantiezeit durchgeführt wird. - Seite 7 Fehlfunktion oder anderen Gründen keine Stromversorgung zur Verfügung steht, kann der Speicherinhalt gelöscht werden. ● Wenden Sie sich an Ihren Händler oder den CASIO-Kundendienst etwa 5 Jahre nach dem Kauf, um die Batterie zu ersetzen (der Zeitraum hängt davon ab, wie das Produkt verwendet wird).
-
Seite 8: Bezeichnungen Und Funktionen Der Teile
Bezeichnungen und Funktionen der Teile Bezeichnungen der Teile Siehe „Spezifikation“ (Seite G-16) für mitgelieferte Teile. Überblick, Rechte Seite (wenn die Seitenabdeckung geöffnet ist) Dallas-Taste Ermöglicht Bedienern ein An- und Abmelden.(Optionen) 1 Druckerabdeckung Öffnen Sie diese beim Wechseln der Papierrolle. Halten Sie diese bei normaler Verwendung geschlossen. -
Seite 9: Rückseite
10 Nebendisplay Zeigt Informationen für den Kunden an. 11 Papierrolle Die Papierrolle für den Ausdruck von Kassenbons u. dgl. 12 SD/SDHC Speicherkartenschlitz Legen Sie die SD oder SDHC-Speicherkarte ein. 13 Kartenabdeckung Abdeckung des SD/SDHC-Speicherkartensteckplatzes (mit Schraube gesichert). 14 Winkelverstellschalter Zum Verstellen des Winkels des Hauptdisplays. Rückseite 15 DC-Buchse AC-Adapter anschließen. -
Seite 10: Stellen Sie Den Winkel Des Nebendisplays Ein
Bringen Sie die Abdeckung des Winkelverstellschal- ters an und stellen Sie den Winkel in einer Position fest, die zu Arbeit des Bedieners passt. Setzen Sie den halbmondförmigen Knopf des Winkelverstellschalters zur Seite des Hauptdisplays ) und setzen Sie den unteren Knopf an die Unterseite des Produkts ein ( Abdeckung des Winkel- verstellschalters... -
Seite 11: Wenn Sich Die Druckerabdeckung Gelöst Hat
Wenn sich die Druckerabdeckung gelöst hat... Gehäuseloch Arme Drücken Sie die Arme Drehen Sie die Druckerab- Drehen Sie die Druckerab- der Druckerabdeckung in deckung in Richtung des deckung in Richtung des Richtung der Pfeile. Pfeils. Pfeils. Papierrolle einsetzen Drücken Sie den Papierhalterhebel zu Ihnen hin (in Pfeilrichtung), bis er hörbar einrastet. -
Seite 12: Ersetzen Sie Die Papierrolle
Halten Sie die Papierrolle so, dass das freie Ende unten ist, und legen Sie sie in das Papierfach ein. Zum Drucker Richtig Falsch Schnappen Sie den Papierhalter gegen die Papier- rolle, bis die beiden Seiten einrasten, indem Sie auf die Mitte drücken (den mit dem Aufkleber „PUSH HERE“... -
Seite 13: Die „Print Width" Des Druckers Einstellen
Die „Print width“ des Druckers einstellen Konfigurieren Sie die Einstellungen entsprechend der Breite der Papierrolle (80 mm / 58 mm). Die werkseitige Einstellung ist 80 mm . Wählen Sie <Einstellungen>. Wählen Sie <Geräteverwaltung>. Wählen Sie <Geräteeinstellungen>. Wählen Sie entweder <58 mm> oder <80 mm>. Wählen Sie <Apply>. -
Seite 14: Anschließen Eines Usb-Geräts
Anschließen eines USB-Geräts Setzen Sie Ihren Finger nicht in die Aussparung an der Seite, und entfernen Sie die Anschlussab- Ausschnitt deckung, indem Sie sie von Innen in Pfeilrichtung drücken. Beim Anbringen oder Entfernen der Anschlussabdeckung achten Sie darauf, sich nicht an den Ecken oder an der Aussparung der Anschlussabdeckung zu verletzen. -
Seite 15: Einsetzen Einer Sd/Sdhc-Speicherkarte
Einsetzen einer SD/SDHC-Speicherkarte Verwenden Sie empfohlene Modelle, wenn Sie SD/SDHC-Speicherkarten verwenden. Für weitere Informationen wenden Sie sich an den Händler, bei dem das Produkt gekauft wurde, oder an den CASIO-Kundendienst. Seitenab- Setzen Sie Ihren Finger in den Schlitz an der Seite deckung und entfernen Sie die Seitenabdeckung. -
Seite 16: Wenn Sich Die Lade Nicht Öffnet
Sichern Sie die Kartenabdeckung mit den Schrau- ben und bringen Sie die Seitenabdeckung wieder SD/SDHC-Speicherkarten werden automatisch erkannt, wenn sie eingesetzt werden. Wenn die Karte wegen Fehldienung abgemeldet wurde, wählen Sie <Mount SD Card> unter <SD Card & Terminal Storage Settings>. Melden Sie die SD/SDHC-Speicherkarte vor dem Auswerfen immer ab. -
Seite 17: Spezifikation
Spezifikation Artikel Spezifikation Modell V-R200 Hauptdisplay 10,4-Zoll SVGA TFT-Farb-LCD Auflösung 800 × 600 Farben Max. 16,77 Millionen Farben Hintergrundbeleuchtung Weiße LED Sonstiges Elektrische Winkelverstellung (15 ° bis 75 °) TouchPanel Methode 4-Kabel widerstandsfähiger Film Größe 10,4 Zoll Nebendisplay 32 × 160 Punkte (20 Einzelbyte-Zeichen, 2 Auflösung... - Seite 18 : Diese Zahlen zeigen das Leistungsniveau der Hardware an. Die tatsächlichen Farben und Geschwindigkeit sind je nach Anwendung unterschiedlich. : Der interne Akku ist ein Verbrauchsteil. Wenden Sie sich an Ihren Händler oder den CASIO-Kun- dendienst etwa 5 Jahre nach dem Kauf, um die Batterie zu ersetzen (der Zeitraum hängt davon ab, wie das Produkt verwendet wird).
- Seite 19 MA1702-B V-R200*ESFG2...
