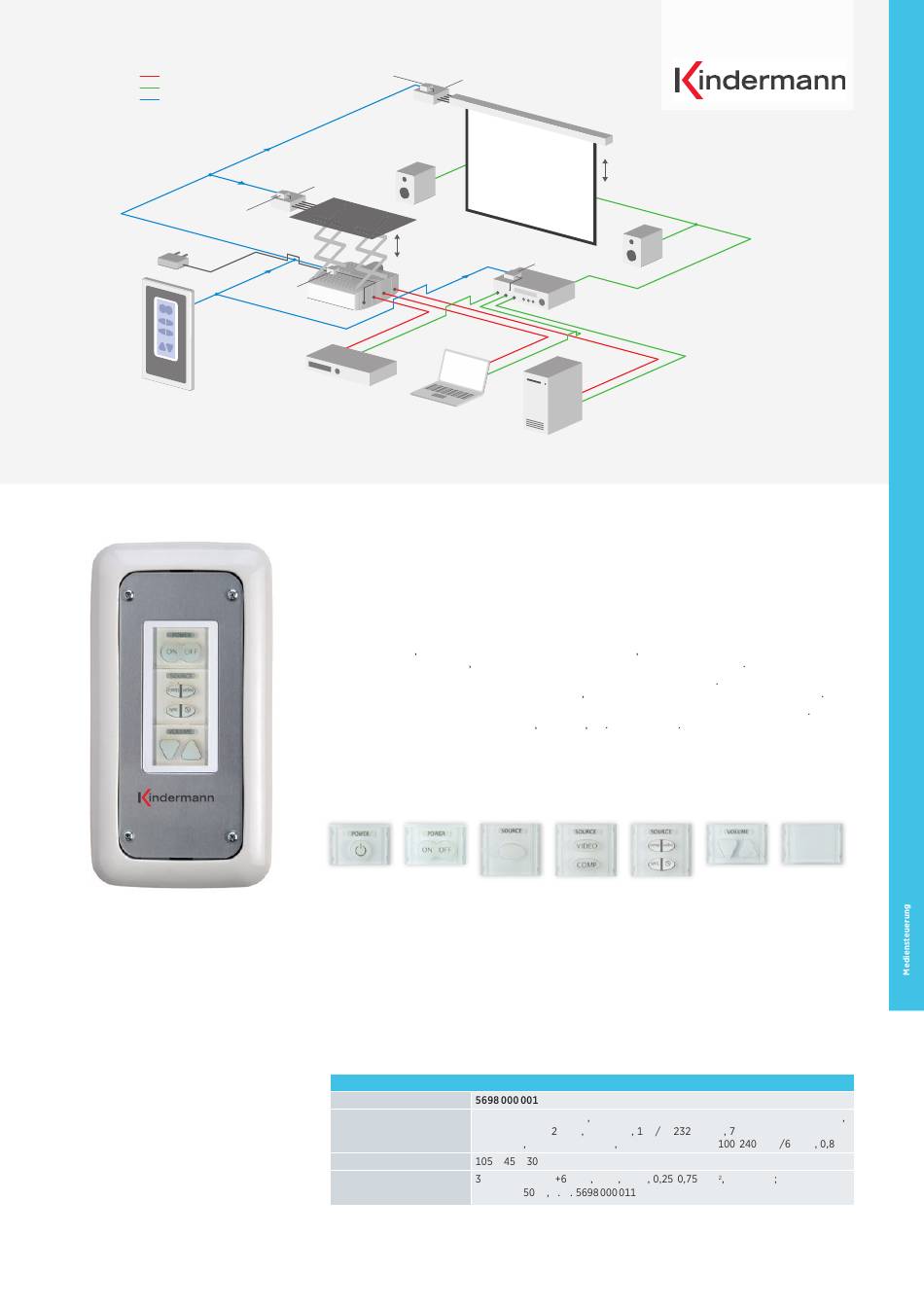

Kindermann PIXIE plus Installation

Video
Audio
Steuerung
Relais Modul B
5698-6
110-240 V AC
Verteiler
(Sternverkabelung)
PIXIE plus
5698-1
PIXIE plus
Standardisierte Tasten und Beschriftungen
• Ermöglichen intuitive Bedienung
Optionale Tasten (Zubehör)
• Für Lift, Leinwand etc. sind verfügbar
Eingebauter IR-Sensor
• Zum einfachen Erlernen der IR-Befehle
von der Original-Fernbedienung, ohne PC
Vielfältige Montageoptionen für
• Wand (Aufputz/Unterputz)
• Tisch (Plan/Rahmen)
Relais Modul A
5698-4
Lautsprecher
Motor-Steuergerät
5699-22
Deckenlift
Projektor
RS232
IR/RS232
5698-3
DVD
Laptop
PIXIE plus
Mediensteuerung
PIXIE plus ist eine elegante, universelle Steuerung für Projektoren, Flachbildschirme und kleine-
re AV-Installationen, z. B. bestehend aus Projektor, Lift und Leinwand sowie einer Audio-Anlage.
Auch ein ungeübter Anwender ist mit PIXIE plus schnell in der Lage, die Medientechnik zu
bedienen.
Gerade in Schulen Konferenzräumen oder anderen Einrichtungen in denen verschiedene Personen täglich mit
der Technik umgehen müssen erleichtert PIXIE plus den Umgang mit der Technik enorm
Unabhängig vom Projektormodell gibt es an jedem Ort eine einheitliche Steuerung Bedienfehler werden eben-
so vermieden wie die lästige Suche nach der richtigen meist mit Funktionen überladenen Fernbedienung
Zwei bis acht hintergrundbeleuchtete Tasten mit Beschriftungen ermöglichen eine einfache Bedienung
Optionale Tasten mit Beschriftungen für Lift Leinwand etc sind verfügbar
Austauschbare Wechselmodule zur individuellen Konfiguration
7 Wechselmodule sind im Lieferumfang enthalten, von denen jeweils 3 zur individuellen
Konfiguration ausgewählt werden. Sie bestücken nur die Tasten, die Sie benötigen.
Infrarot-, RS232- und Relais-Steuerung
• Flexible Steuerungsmöglichkeiten:
Befehle werden störungsfrei über große
Entfernungen per Kabel übertragen
Bedienfeldsperre
• Bei aktivem Schutz lässt sich die ange-
schlossene Medientechnik nicht in Betrieb
nehmen
Technische Daten
Artikel-Nr.
Lieferumfang
Abmessungen (LxBxT)
Notwendige Verkabelung:
PIXIE plus zum AV-Gerät
Technische Änderungen, Druckfehler, sowie Form-, Farb- und Designabweichungen behalten wir uns ausdrücklich vor
Motor-Steuergerät
5699-22
IR/RS232
5698-3
Audio/Verstärker
PC
Makros und Timer
• Sind programmierbar, um mit einem
• Der einstellbare Timer kann die Technik
PIXIE plus Steuerplatine Einsatz für Schalterprogramm Busch-Jaeger Reflex SI
Schalterrahmen -fach alpinweiß
selmodule Kleinteile-Zubehör Euro-Steckernetzteil
x x mm
-poliges Kabel ( VDC GND BUS)
Länge bis m z B
Tastendruck den Projektor einzuschalten
und die elektrische Leinwand und Decken-
lift auszufahren
bei längerer Nichtbenutzung automatisch
ausschalten
IR RS -Modul austauschbare Wech-
- VAC VDC
- mm geschirmt
(Zubehör)
A
