stema Hochspriegel Premium Montageanleitung
Bis 3,6 m
Inhaltszusammenfassung für stema Hochspriegel Premium

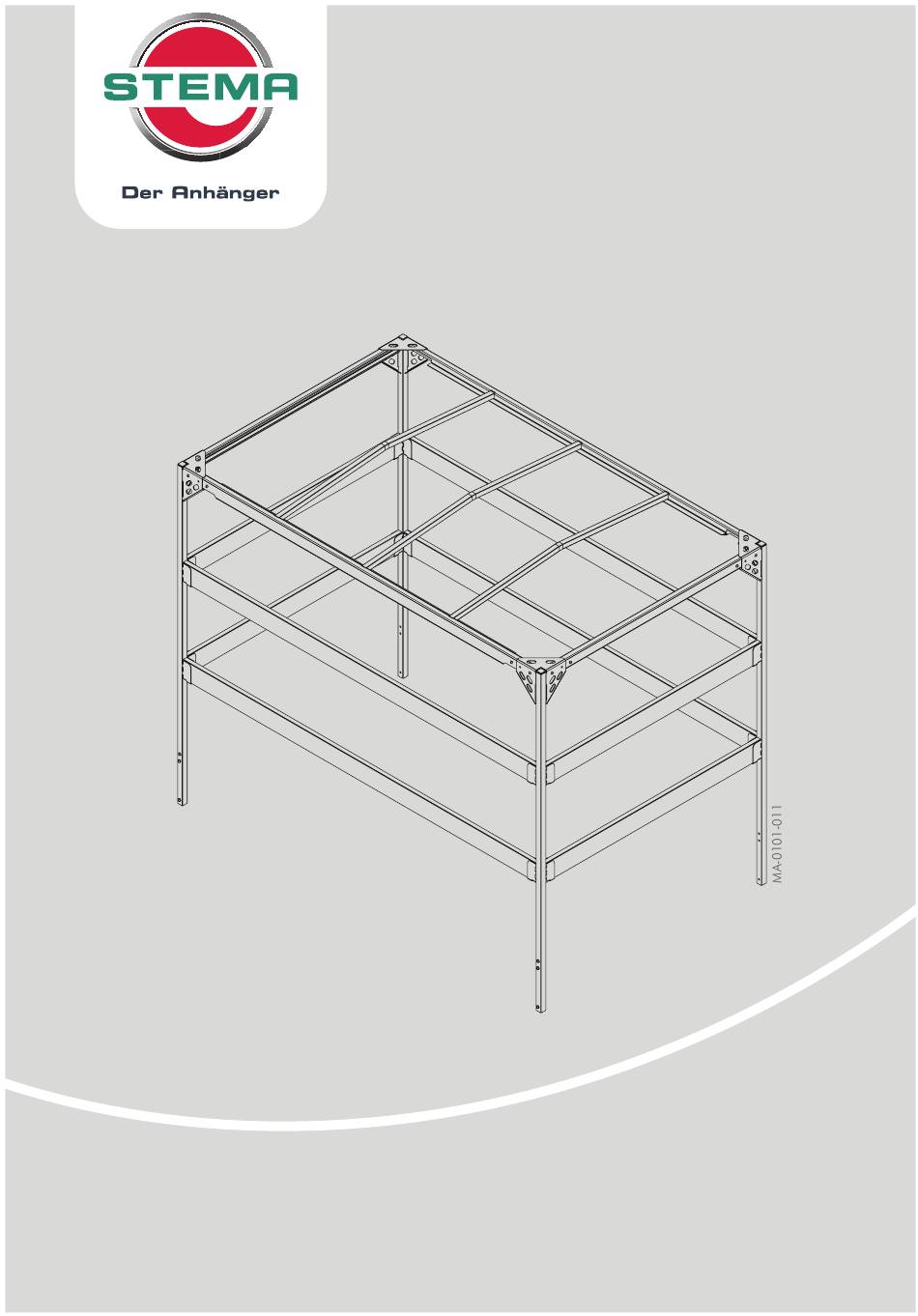

- Seite 1 Montageanleitung Hochspriegel Premium bis 3,6 m für den Aufbau auf der Beplankung für SySTEMA I WOM I REX I MU.T I TRIUS I ROCKO Version: 07/ 2020...
- Seite 2 Hochspriegel Hinweissymbole ACHTUNG! WARNUNG! Warnung vor Sach- und Umweltschäden Gefährdung mit einem mittleren Risikograd GEFAHR! VORSICHT! Gefährdung mit einem niedrigen Risikograd Gefährdung mit einem hohen Risikograd STEMA Metalleichtbau GmbH I Version: 07 / 20 I Hochspriegel Premium bis 3,6 m...
-
Seite 3: Sicherheitshinweise
Sicherheitshinweise WARNUNG! WARNUNG! Bedienung und Montage Bedienung und Montage ohne geeignete ohne Schutzhandschuhe persönliche Schutzausrüstung An den maschinell gefertigten Montageteilen können Personen können sich während der Montage und Be- sich Unebenheiten befinden. Personen können sich dienung bzw. dem Betrieb an Montageteilen, dem An- Schnittverletzungen zufügen. - Seite 4 MA-0001-001 - MA-0001-018 Einstecklasche für Holzbretter An der Eckstütze werksseitig montierte Schraubverbindung (befestigt innenliegendes Verschraubungsblech) Vierkantstopfen Runde Stopfen Ecksäule Der Normteilbeutel kann mehr Normteile enthalten als benötigt. STEMA Metalleichtbau GmbH I Version: 07 / 20 I Hochspriegel Premium bis 3,6 m...
-
Seite 5: Der Hochspriegel Im Überblick
Der Hochspriegel im Überblick HINWEIS Beachten Sie, dass bei Modellen mit hoher Rückwandklappe an den hinteren Eckstützen des Hochspriegels die unteren Einstecklaschen sowie das untere Querbrett entfallen. MA-0101-020 Benötigtes Werkzeug Schlüsselweite 5 (SW) Schlüsselweite 13 (SW) - Seite 6 Pro Ecksäule können je nach Anhängermodell bis zu vier runde Stopfen verbaut sein. i HINWEIS Bewahren Sie die Stopfen auf, falls Sie den Hochspriegel demontie- ren. STEMA Metalleichtbau GmbH I Version: 07 / 20 I Hochspriegel Premium bis 3,6 m...
- Seite 7 Folgender Hinweis gilt nur für feste und klappbare Bordwände: SW 5 • Lösen Sie die werkseitig montierten Schraubverbindungen an den Eckstützen. Somit ist das innenliegende Verschraubungsblech gelockert. • Die Linsenschrauben können im nächsten Schritt gerade angesetzt werden, ohne das Gewinde zu beschädigen.
- Seite 8 Ecksäule beschä- digt werden. • Drehen Sie pro Ecksäule zwei Linsen- schrauben M8 x 25 und zwei Federringe B8 lose ein. SW 5 STEMA Metalleichtbau GmbH I Version: 07 / 20 I Hochspriegel Premium bis 3,6 m...
-
Seite 9: Montage Der Querprofile
Montage der Querprofile • Legen Sie das Querprofil in der Tasche der Eckstütze an. • Die geöffneten Seiten der Querpro- file zeigen zueinander. • Drehen Sie pro Tasche zwei Linsen- schrauben M8 x 16 und zwei Sechskantmuttern M8 lose ein. •... - Seite 10 Drehen Sie pro Tasche zwei Lin- senschrauben M8 x 16 zwei Sechskantmuttern M8 lose ein. • Wiederholen Sie den Vorgang für alle weiteren Taschen. SW 5 SW 13 STEMA Metalleichtbau GmbH I Version: 07 / 20 I Hochspriegel Premium bis 3,6 m...
-
Seite 11: Anziehen Der Schrauben
Anziehen der Schrauben • Ziehen Sie alle gekennzeichne- ten Schraubverbindungen fest Anzugsdrehmoment = 25 Nm SW 5 SW 13... - Seite 12 Aus- sparungen in den Längsprofilen • Verschrauben Sie die Bügel mit je einer Linsenschrauben M8 x 20 pro Seite. Anzugsdrehmoment = 25 Nm SW 5 STEMA Metalleichtbau GmbH I Version: 07 / 20 I Hochspriegel Premium bis 3,6 m...
-
Seite 13: Einsetzen Der Bretter
Einsetzen der Bretter • Legen Sie die Bretter von oben in die Einstecklaschen der Eckstützen ACHTUNG! Um Beschädigung der Holzbretter und Einstecklaschen zu vermeiden, legen Sie die Bretter mit möglichst wenig Kraftaufwand ein. -
Seite 14: Wartung Und Pflege
Person des öffentli- chen Rechtes oder eines öffentlichrechtlichen Son- eine schriftliche Aufforderung zur Mängelbeseiti- dervermögens ist. gung durch den Vertragspartner gegenüber der Firma STEMA voraus. STEMA Metalleichtbau GmbH I Version: 07 / 20 I Hochspriegel Premium bis 3,6 m... -
Seite 15: Garantie / Gewährleistungsausschluss
Unsere Garantie- und Gewährleistung gilt nur c. ihr STEMA Anhänger von nicht autorisierten Perso- innerhalb der Bundesrepublik Deutschland. Ge- nen genutzt, gewartet oder instandgehalten wird. richtsstand ist Deutschland. d. über den vorliegenden Sachverhalt nicht wahrheits- getreu berichtet wird. Keine Mängel im Rahmen der Die Haftung des Herstellers für leichte Fahrlässigkeit... - Seite 16 Name und Anschrift des Herstellers STEMA Metalleichtbau GmbH Riesaer Straße 50 01558 Großenhain Deutschland Tel +49 3522 3094 0 Fax +49 3522 3094 15 info@stema.de www.stema.de Für Irrtümer und Druckfehler wird keine Haftung übernommen. Technische Änderungen vorbehalten. Gedruckt in Deutschland. Nachdruck verboten.
