Helios Ventilatoren

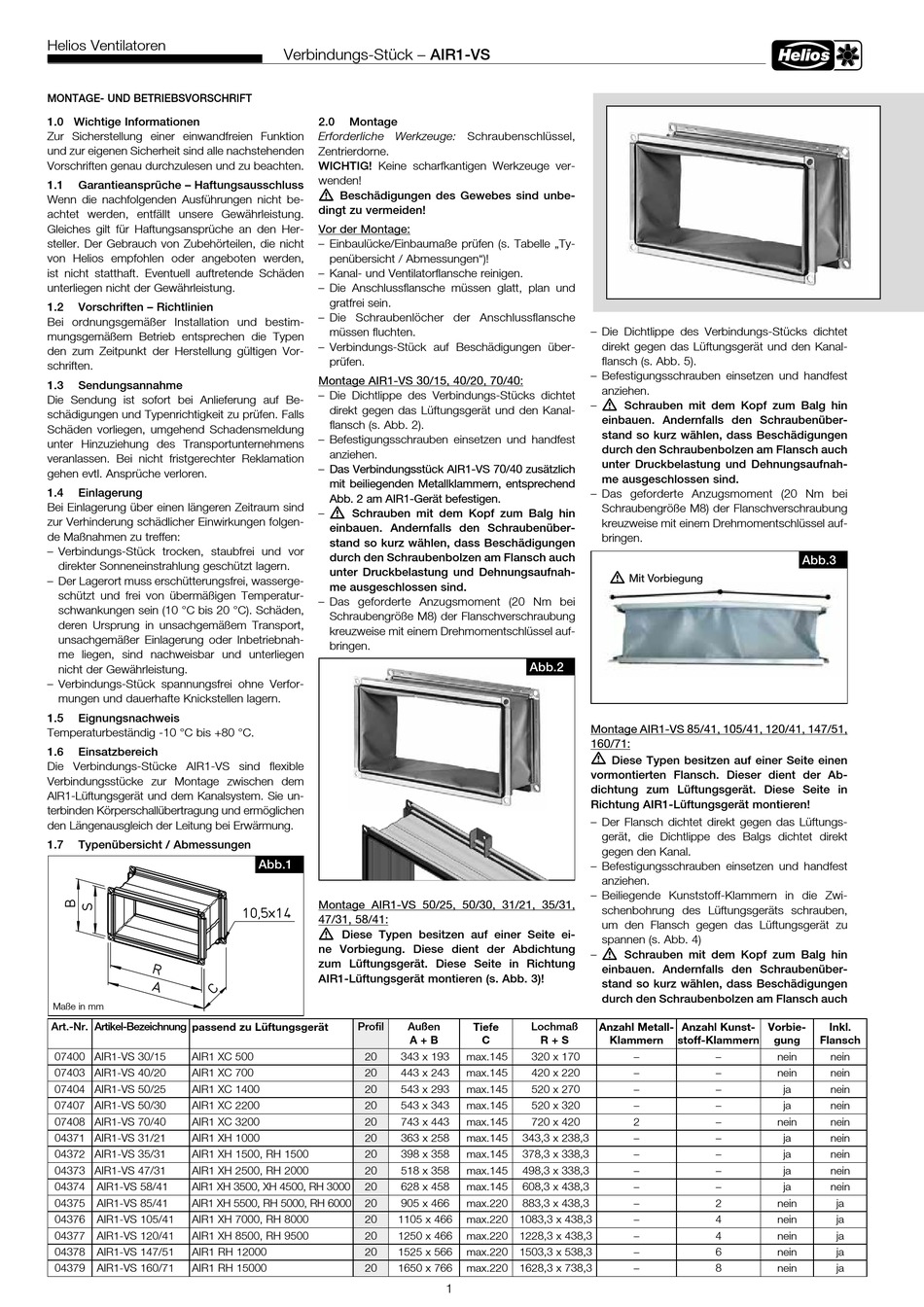

MONTAGE- UND BETRIEBSVOR SCHRIFT
1.0 Wichtige Informationen
Zur Sicherstellung einer einwandfreien Funktion
und zur eigenen Sicherheit sind alle nachstehenden
Vorschriften genau durchzulesen und zu beachten.
1.1
Garantieansprüche – Haftungsausschluss
Wenn die nachfolgenden Ausführungen nicht be-
achtet werden, entfällt unsere Gewährleistung.
Gleiches gilt für Haftungsansprüche an den Her-
steller. Der Gebrauch von Zubehörteilen, die nicht
von Helios empfohlen oder angeboten werden,
ist nicht statthaft. Even tuell auftretende Schäden
unterliegen nicht der Gewährleistung.
1.2
Vorschriften – Richtlinien
Bei ordnungsgemäßer Installation und bestim-
mungsgemäßem Betrieb entsprechen die Typen
den zum Zeit punkt der Herstellung gültigen Vor-
schriften.
1.3
Sendungsannahme
Die Sendung ist sofort bei Anlieferung auf Be-
schädigungen und Typenrichtigkeit zu prüfen. Falls
Schäden vorliegen, umgehend Schadensmeldung
unter Hinzuziehung des Transportunternehmens
veranlassen. Bei nicht fristgerechter Reklamation
gehen evtl. Ansprüche verloren.
1.4
Einlagerung
Bei Einlagerung über einen längeren Zeitraum sind
zur Verhinderung schädlicher Einwirkungen folgen-
de Maßnahmen zu treffen:
– Verbindungs-Stück trocken, staubfrei und vor
direkter Sonneneinstrahlung geschützt lagern.
– Der Lagerort muss erschütterungsfrei, wasserge-
schützt und frei von übermäßigen Temperatur-
schwankungen sein (10 °C bis 20 °C). Schäden,
deren Ursprung in unsachgemäßem Transport,
unsachgemäßer Einlagerung oder Inbetriebnah-
me liegen, sind nachweisbar und unterliegen
nicht der Gewährleistung.
– Verbindungs-Stück spannungsfrei ohne Verfor-
mungen und dauerhafte Knickstellen lagern.
1.5
Eignungsnachweis
Temperaturbeständig -10 °C bis +80 °C.
1.6
Einsatzbereich
Die Verbindungs-Stücke AIR1-VS sind flexible
Verbindungsstücke zur Montage zwischen dem
AIR1-Lüftungsgerät und dem Kanalsystem. Sie un-
terbinden Körperschallübertragung und ermöglichen
den Längenausgleich der Leitung bei Erwärmung.
1.7
Typenübersicht / Abmessungen
Maße in mm
Art.-Nr. Artikel-Bezeichnung passend zu Lüftungsgerät
07400 AIR1-VS 30/15
AIR1 XC 500
07403 AIR1-VS 40/20
AIR1 XC 700
07404 AIR1-VS 50/25
AIR1 XC 1400
07407 AIR1-VS 50/30
AIR1 XC 2200
07408 AIR1-VS 70/40
AIR1 XC 3200
04371 AIR1-VS 31/21
AIR1 XH 1000
04372 AIR1-VS 35/31
AIR1 XH 1500, RH 1500
04373 AIR1-VS 47/31
AIR1 XH 2500, RH 2000
04374
AIR1-VS 58/41
AIR1 XH 3500, XH 4500, RH 3000
04375
AIR1-VS 85/41
AIR1 XH 5500, RH 5000, RH 6000
04376
AIR1-VS 105/41
AIR1 XH 7000, RH 8000
04377
AIR1-VS 120/41
AIR1 XH 8500, RH 9500
04378
AIR1-VS 147/51
AIR1 RH 12000
04379
AIR1-VS 160/71
AIR1 RH 15000
Verbindungs-Stück – AIR1-VS
2.0
Montage
Erforderliche Werkzeuge: Schraubenschlüssel,
Zentrierdorne.
WICHTIG! Keine scharfkantigen Werkzeuge ver-
wenden!
m
Beschädigungen des Gewebes sind unbe-
dingt zu vermeiden!
Vor der Montage:
– Einbaulücke/Einbaumaße prüfen (s. Tabelle „Ty-
penübersicht / Abmessungen")!
– Kanal- und Ventilatorflansche reinigen.
– Die Anschlussflansche müssen glatt, plan und
gratfrei sein.
– Die Schraubenlöcher der Anschlussflansche
müssen fluchten.
– Verbindungs-Stück auf Beschädigungen über-
prüfen.
Montage AIR1-VS 30/15, 40/20, 70/40:
– Die Dichtlippe des Verbindungs-Stücks dichtet
direkt gegen das Lüftungsgerät und den Kanal-
flansch (s. Abb. 2).
– Befestigungsschrauben einsetzen und handfest
anziehen.
– Das Verbindungsstück AIR1-VS 70/40 zusätzlich
mit beiliegenden Metallklammern, entsprechend
Abb. 2 am AIR1-Gerät befestigen.
m
Schrauben mit dem Kopf zum Balg hin
einbauen. Andernfalls den Schraubenüber-
stand so kurz wählen, dass Beschädigungen
durch den Schraubenbolzen am Flansch auch
unter Druckbelastung und Dehnungsaufnah-
me ausgeschlossen sind.
– Das geforderte Anzugsmoment (20 Nm bei
Schraubengröße M8) der Flanschverschraubung
kreuzweise mit einem Drehmomentschlüssel auf-
bringen.
Abb.1
Montage AIR1-VS 50/25, 50/30, 31/21, 35/31,
10,5x14
47/31, 58/41:
m
Diese Typen besitzen auf einer Seite ei-
ne Vorbiegung. Diese dient der Abdichtung
zum Lüftungsgerät. Diese Seite in Richtung
AIR1-Lüftungsgerät montieren (s. Abb. 3)!
Profil
Außen
A + B
20
343 x 193
20
443 x 243
20
543 x 293
20
543 x 343
20
743 x 443
20
363 x 258
20
398 x 358
20
518 x 358
20
628 x 458
20
905 x 466
20
1105 x 466
20
1250 x 466
20
1525 x 566
20
1650 x 766
– Die Dichtlippe des Verbindungs-Stücks dichtet
direkt gegen das Lüftungsgerät und den Kanal-
flansch (s. Abb. 5).
– Befestigungsschrauben einsetzen und handfest
anziehen.
m
einbauen. Andernfalls den Schraubenüber-
stand so kurz wählen, dass Beschädigungen
durch den Schraubenbolzen am Flansch auch
unter Druckbelastung und Dehnungsaufnah-
me ausgeschlossen sind.
– Das geforderte Anzugsmoment (20 Nm bei
Schraubengröße M8) der Flanschverschraubung
kreuzweise mit einem Drehmomentschlüssel auf-
bringen.
m
Abb.2
Montage AIR1-VS 85/41, 105/41, 120/41, 147/51,
160/71:
m
Diese Typen besitzen auf einer Seite einen
vormontierten Flansch. Dieser dient der Ab-
dichtung zum Lüftungsgerät. Diese Seite in
Richtung AIR1-Lüftungsgerät montieren!
– Der Flansch dichtet direkt gegen das Lüftungs-
gerät, die Dichtlippe des Balgs dichtet direkt
gegen den Kanal.
– Befestigungsschrauben einsetzen und handfest
anziehen.
– Beiliegende Kunststoff-Klammern in die Zwi-
schenbohrung des Lüftungsgeräts schrauben,
um den Flansch gegen das Lüftungsgerät zu
spannen (s. Abb. 4)
m
einbauen. Andernfalls den Schraubenüber-
stand so kurz wählen, dass Beschädigungen
durch den Schraubenbolzen am Flansch auch
Tiefe
Lochmaß
Anzahl Metall-
R + S
C
Klammern
max.145
320 x 170
max.145
420 x 220
max.145
520 x 270
max.145
520 x 320
max.145
720 x 420
max.145
343,3 x 238,3
max.145
378,3 x 338,3
max.145
498,3 x 338,3
max.145
608,3 x 438,3
max.220
883,3 x 438,3
max.220
1083,3 x 438,3
max.220
1228,3 x 438,3
max.220
1503,3 x 538,3
max.220
1628,3 x 738,3
1
Schrauben mit dem Kopf zum Balg hin
Mit Vorbiegung
Schrauben mit dem Kopf zum Balg hin
Anzahl Kunst-
Vorbie-
stoff-Klammern
gung
nein
nein
ja
ja
2
nein
ja
ja
ja
ja
2
nein
4
nein
4
nein
6
nein
8
nein
Abb.3
Inkl.
Flansch
nein
nein
nein
nein
nein
nein
nein
nein
nein
ja
ja
ja
ja
ja
