Installation und Sicherheit (Sicherheitshinweise siehe auch Seite1)
• Anschluss oder Installation darf nur von Elektro-Fachpersonal durchgeführt werden! • Schalten Sie bei allen Arbeiten
den Stromkreis, in dem die Installation ausgeführt wird, an der Hauptsicherung komplett ab! Anderenfalls besteht
LEBENSGEFAHR!! • Montieren Sie für optimale Funktion den Bewegungsmelder quer zur Laufrichtung des Bereiches,
abgetastet werden soll. Wenn sich Personen direkt auf den Bewegungsmelder zubewegen, ist die Funktion nur be-
dingt gegeben! • Stecken Sie die abisolierten Adern (max. 10mm) der Zu - und Ausgangsleitung in die Klemme am
Bewegungsmelder und schrauben diese gut fest! Prüfen Sie festen Sitz der Adern. • Nicht in der Nähe von Wärme-
oder Kältequellen installieren.
Wichtige Hinweise:
Der Sensor ist NICHT geeignet für z.B. Wechselschaltungen, Kreuzschaltungen, Tasterschaltungen (Stromstoßrelais)
Der Sensor kann in einer Paralellschaltung installiert werden. Der Sensor ist konzipiert um von einem Installationsort,
alleinig einen oder mehrere Verbraucher (z.B. 2 Lampen) in einem Stromkreis ein -oder auszuschalten. Der Sensor er-
setzt einen EIN /AUS Schalter, KEINEN Wechsel -oder Kreuzschalter!

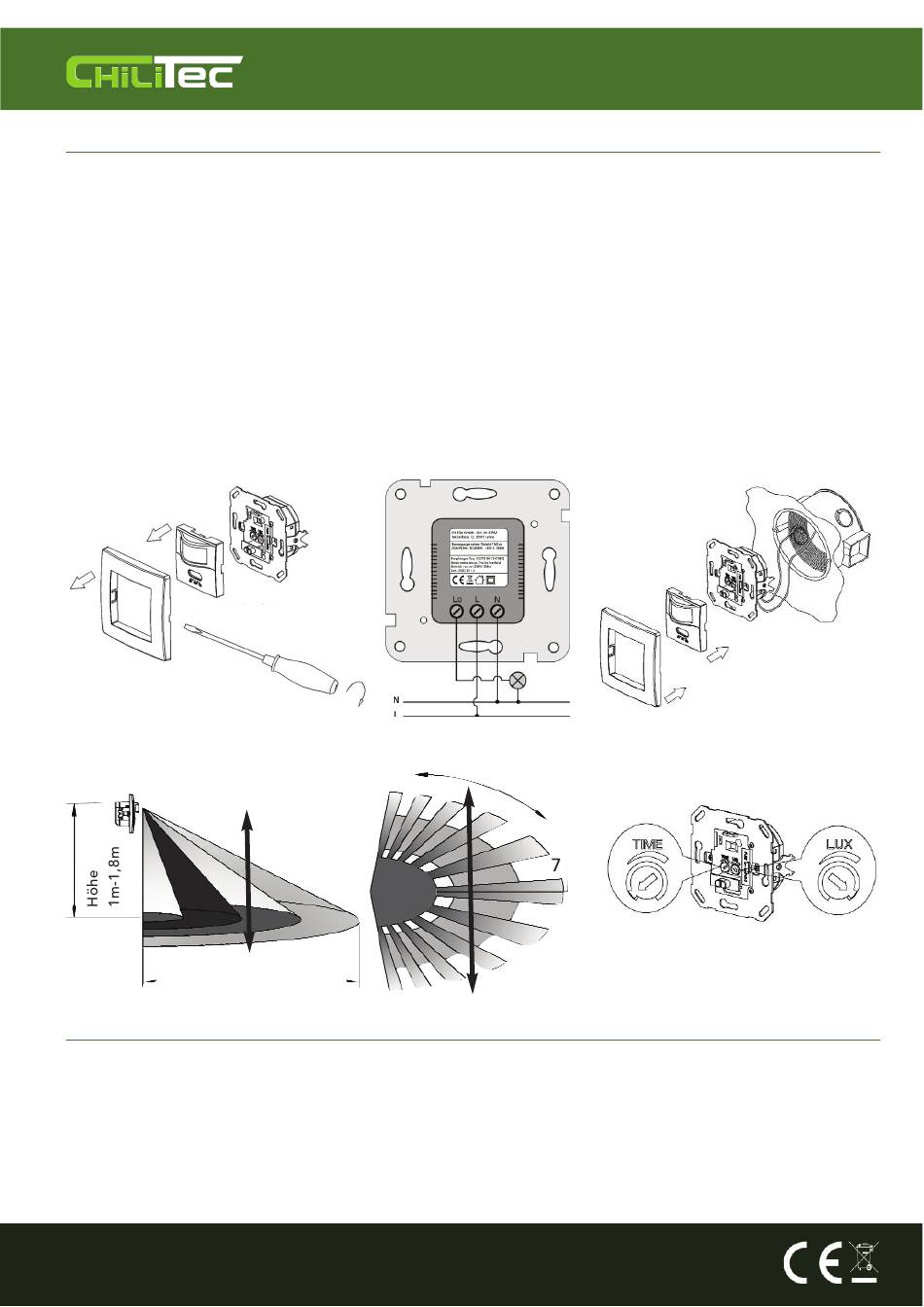

1. Entfernen Sie zunächst die vordere
Abdeckung vorsichtig z.B. mit einem
Phasenprüfer.
Bewegungsrichtung immer
parallel zum Sensor
Einstellungen und Funktionstest
Stellen Sie nun den Regler für LUX auf „rechts Anschlag"! Stellen Sie die Zeiteinstellung auf „links Anschlag". Befes-
tigen Sie die Abdeckplatte und stellen Sie den Strom wieder an. Schalten Sie jetzt am Funktionsschalter auf „ON",
dann schaltet der Sensor und die Lampe wird leuchten. Schalten Sie nun den Funktionsschalter auf „OFF" die Lampe
geht aus. Stellen Sie danach auf „PIR" jetzt ist der Bewegungssensor aktiv und reagiert auf Personen im Erfassungs-
bereich. Nach ca. 7 Sekunden schaltet der Sensor wieder aus. Passen Sie zum Schluss die Einschaltzeit (TIME) und die
Dämmerungsschwelle (LUX) wunschgemäß an.
• Stellung „ON" Strom fließt, die Lampe leuchtet.
• Stellung „OFF" kein Strom fließt, das Gerät ist deaktiviert, die Lampe leuchtet nicht.
• Stellung „PIR" Bewegungsmelder ist aktiv und reagiert nach den Voreinstellungen
Vervielfältigung nur mit Genehmigung durch
ChiliTec GmbH, Bäckerberg 12, 38165 Lehre
2. Schließen Sie L (Phase) und Lo
(Phase Ausgang zur Lampe) an
- ACHTUNG: Der Sensor benötigt
einen Nullleiter (N)
Erfassung ca. 160°
Stand: 01/2021 - Version 1.00
3. Setzen Sie den Sensor in die Unter-
putzdose ein und befestigen Sie den
Sensor
Einstellungen
Zeit & Dämmerungsschwelle
m
