Inhaltszusammenfassung für SHOWTEC FX Shot

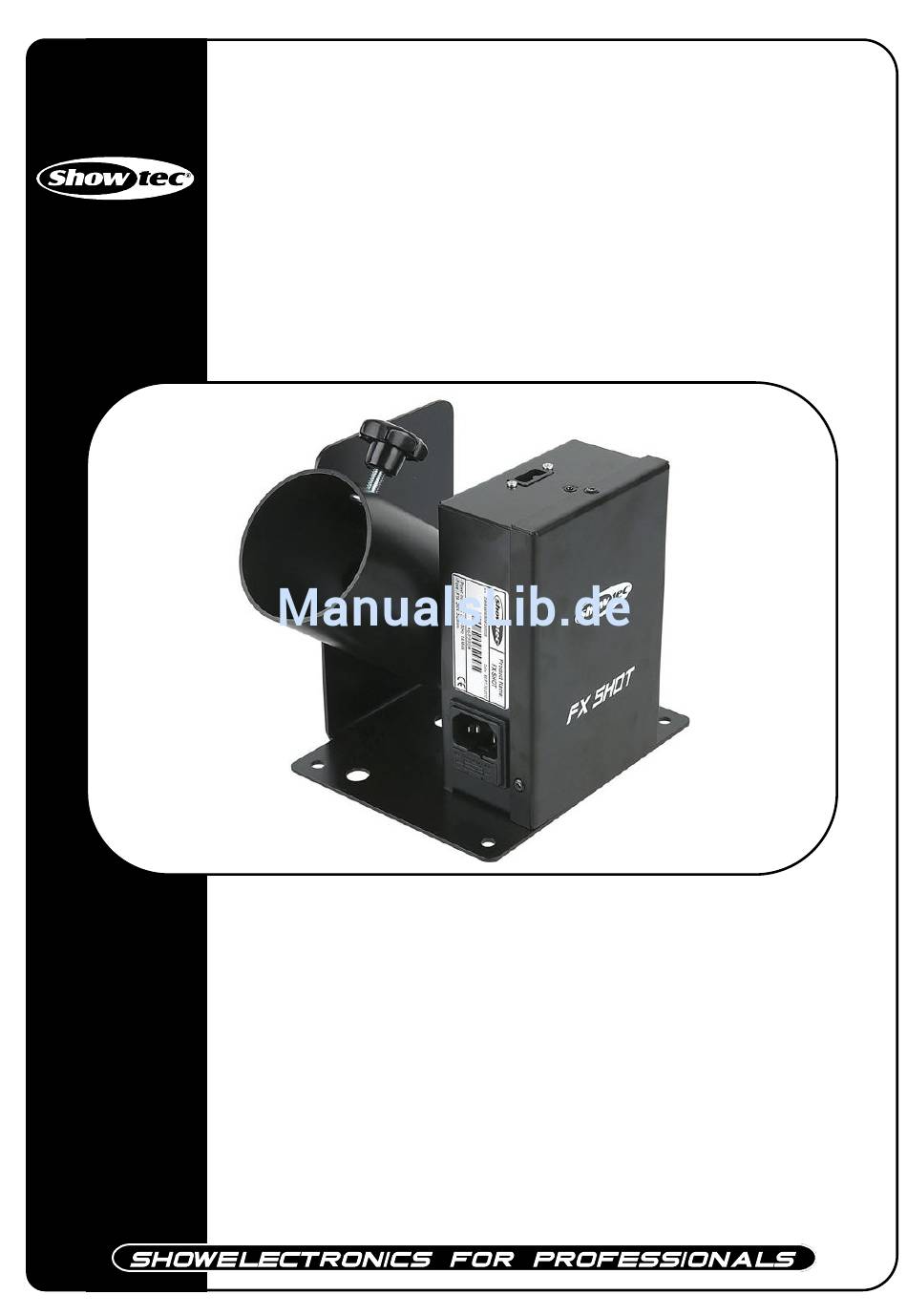

- Seite 1 FX Shot ORDERCODE 60908 Highlite International B.V. Vestastraat 2 6468 EX Kerkrade The Netherlands Phone: +31 45-5667700...
- Seite 2 Herzlichen Glückwunsch! Sie haben ein hervorragendes und innovatives Produkt von Showtec erworben. Der FX Shot von Showtec sorgt für beste Unterhaltung auf allen Veranstaltungen. Egal ob Sie eine Veranstaltung ohne großen technischen Aufwand oder eine anspruchsvolle DMX-Show planen, dieses Produkt wird Ihnen bei der Umsetzung der gewünschten Effekte helfen.
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec FX Shot™ Anleitung Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Rückgabe ..................................5 Reklamationen ................................5 Beschreibung des Geräts ..............................6 Übersicht ..................................6 Zubehör ................................... 7 Installation ................................... 8 Überprüfung ..................................10 Setup und Betrieb ................................ -
Seite 4: Warnung
Dieses Gerät enthält keine Teile, die vom Benutzer gewartet werden können. Lassen Sie Wartungsarbeiten nur von qualifizierten Technikern durchführen. Alle Personen, d. h., Sie, Ihre Mitarbeiter und Dritte, die mit dem FX Shot zu tun haben, sollten übe den Umgang mit der Maschine Bescheid wissen. Dazu zählen die bestimmungsgemäße Verwendung, die Wartung und die Reparatur der Maschine so wie in dieser Betriebsanleitung beschrieben. - Seite 5 Der FX Shot reagiert äußerst empfindlich auf Bewegung. Der FX Shot darf keinesfalls während des Betriebs oder, wenn er an das Stromnetz angeschlossen ist, berührt werden. Auch wenn der FX Shot nicht in Betrieb ist, kann die elektrische Kanone noch gefüllt sein und Schaden verursachen. ...
-
Seite 6: Bestimmungsgemäßer Gebrauch
- Der Fehlgebrauch oder die fehlerhafte Installation des Geräts. - Das Nichtbeachten von Warnungen und Anweisungen in dieser Anleitung. - Die Verwendung des FX Shot für Zwecke oder unter Bedingungen, die nicht in dieser Anleitung beschrieben werden. - Änderungen am FX Shot. Dazu zählt auch die Verwendung von nicht originalen Ersatzteilen. -
Seite 7: Rückgabe
Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA BRAUN GELB/KUPFER PHASE BLAU SCHWARZ SILBER NULL GELB-GRÜN GRÜN... -
Seite 8: Beschreibung Des Geräts

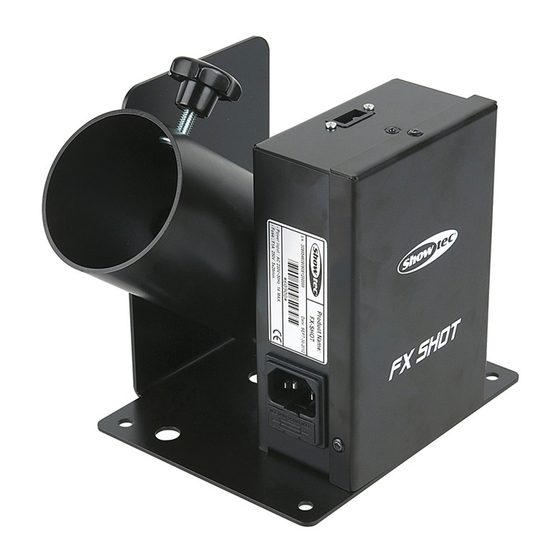

Der FX Shot von Showtec ist ein einfach bedienbarer, elektrischer Konfetti-Shooter mit hervorragenden Effekten. • Der FX Shot ist für den Abschuss von vorgefüllten, elektrischen Kanonen geeignet, die mit 40 cm oder 80 cm Länge erhältlich sind. • Er wurde speziell dafür designt, auf einer Bühne oder an einer Traverse befestigt zu werden, um elektrische Kanonen abzuschießen - und dabei ist er auch noch ganz einfach zu bedienen. -
Seite 9: Zubehör
SWL 20 kg, TÜV 28 mm 1, 2 oder 4 FX Shots Sicherheitskabel Der FX Shot funktioniert nur mit zugelassenen elektrischen Konfetti- und Luftschlangenkanonen. Der FX Shot kann ausschließlich mit den unten abgebildeten 40-cm- und 80-cm-Kanonen betrieben werden. Elektrische 40-cm- Elektrische 80-cm-... -
Seite 10: Installation
2) Befestigen Sie den FX Shot mit 2 zertifizierten Traversenschellen (70332), wenn Sie ihn an einem Traversenrahmen befestigen wollen. 3) Bringen Sie den FX Shot dafür in der gewünschten Position am Traversenrahmen an und ziehen Sie die Schellen sicher fest. - Seite 11 Das könnte zu Schäden am Druckmuster in der elektrischen Kanone führen. 8) Sobald die elektrische Kanone im Kanonenhalter der FX Shot angebracht ist, kann die gewünschte Schussrichtung eingestellt werden. Seitlich am FX Shot befindet sich eine Feststellschraube, mit der der Kanonenhalter in die gewünschte Position gebracht werden kann.
-
Seite 12: Überprüfung
(50396 wenn Sie nur einen Konfetti-Shooter über DMX bedienen wollen. Behalten Sie den FX Shot immer im Blick, wenn Sie das Multidim, Multiswitch, Relay Pack oder Single MKII bedienen. Überprüfung Bei der Überprüfung der Funktionstüchtigkeit des Geräts darf keine elektrische Kanone über den Zündstecker an den FX Shot angeschlossen sein. -
Seite 13: Abschalten
SETUP 2 50363 DJ-Switch 6 Abschalten 1) Trennen Sie den FX Shot vom Stromnetz. Stellen Sie sicher, dass er an keine Spannungsquelle mehr angeschlossen ist. 2) Ziehen Sie das IEC-Kabel ab. 3) Entfernen Sie die Kanone aus dem FX Shot. -
Seite 14: Wartung
LED leuchtet und die Kanone nicht abgefeuert wird, zünden Sie die Kanone erneut. Der FX Shot funktioniert auch nach der Fehleranalyse noch nicht. Wenden Sie sich immer an Ihren Händler, wenn Sie Fragen zum Betrieb des FX Shot oder zu anderen Angelegenheiten im Bezug auf den FX Shot haben. -
Seite 15: Technische Daten
Technische Daten Modell: Showtec FX Shot • Der FX Shot ist für den Abschuss von vorgefüllten, elektrischen Kanonen geeignet, die mit 40 cm oder 80 cm Länge erhältlich sind. • Er wurde speziell dafür designt, auf einer Bühne oder an einer Traverse befestigt zu werden, um elektrische Kanonen abzuschießen - und dabei ist er auch noch ganz einfach zu bedienen.
