GESTRA Steam Systems
Niveauschalter
NRS 1-3b
Systembeschreibung
Prüfbarer Zweikanal-Wasserstandbegrenzer in Verbin-
dung mit GESTRA Niveau-Mehrfachelektrode ER... oder
Niveauelektrode ER 16.
Einsatz in Dampfkesselanlagen nach TRD 401 und
TRD 602.
Funktion
Bauteilgeprüfter, prüfbarer Zweikanal-Wasserstand-
begrenzer in Verbindung mit GESTRA Niveau-
Mehr-fachelektrode ER 5... oder Niveauelektrode ER 16 /
NRG 16-4.
Bauform
Kunststoff-Steckgehäuse für Schaltschrankeinbau. Nach
Abziehen der Haube sind die Anschlussklemmen im
Unterteil zugänglich. Verwechslung mit ähnlichen Geräten
aus dem GESTRA Programm ist durch einen Codierstecker
ausgeschlossen.
Das Gehäuse eignet sich sowohl für Schnappbefestigung
auf einer 35-mm-Tragschiene als auch zur Befestigung
auf einer Montageplatte.
Feldgehäuse zur Aufnahme eines oder mehrerer Kunst-
stoff-Steckgehäuse auf Anfrage.
Technische Daten
Bauteilkennzeichen
TÜV · WR/WB · 03-302
Hinweis:
TÜV... · WB... gilt für NRS 1-3,
TÜV · WR... gilt für NRS 1-1, 1-2, 1-5;
Kombinationen Wasserstandregler/begrenzer (WR/WB)
in Verbindung mit den entsprechenden Niveauelektroden
sind aufgrund des Bauteilkennzeichens zulässig.
Eingang
Zwei Anschlüsse für einen Elektrodenstab.
Ausgang
Zwei in Reihe geschaltete potentialfreie Wechselkon-
takte; Kontaktbelastung 250 V, 500 W, 3 A (ohmsch) bei
einer Lebensdauer von 4 x 10 Schaltspielen oder 0,35
5
A induktiv bei 2 x 10 6 Schaltspielen; Kontaktmaterial
Silber, hart vergoldet.
Ansprechempfindlichkeit
10 µS/cm
(andere Werte auf Anfrage)
Elektrodenspannung
11 V AC, gleichspannungsfrei

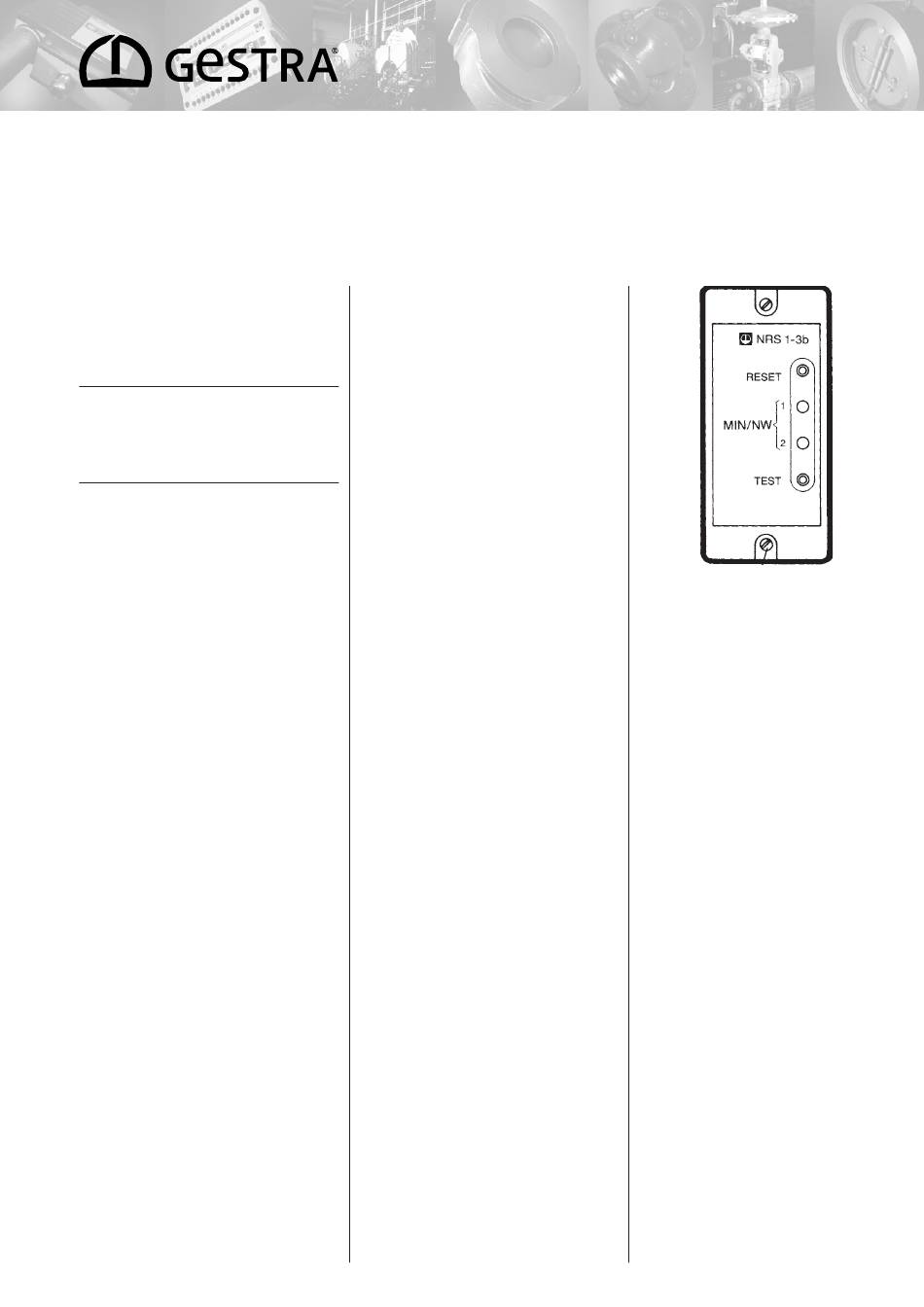

Anzeigen und Bedienelemente
2 Leuchtioden für „Wassermangel", eine Prüftaste „Ver-
stärkerfunktion", eine Entriegelungstaste zum Aufheben
der Unterbrechung des Sicherheitsstromkreises (zur
Erweiterung kann eine bauseitige Taste angeschlossen
werden; durch Herausnehmen einer Schaltbrücke wird
die Funktion der Taste wirkungslos).
Netzspannung
24 V, 110 V, 120 V, 220 V, 240 V, 50 bis 100 Hz, 3,5 VA
(Spannung bei Bestellung angeben), mit Zusatzgerät
URN-1 auch Speisung durch 24 V Gleichspannung
möglich.
Schutzart
IP 40
Zulässige Umgebungstemperatur
0 bis 50 °C
Gehäusewerkstoffe
Unterteil ABS, schwarz
Haube Polystyrol (hochschlagfest), steingrau.
Gewicht
0,8 kg
Ausgabe: 10/05
Lieferprogramm B1
NRS 1-3
Niveauschalter NRS 1-3b
