Inhaltszusammenfassung für Ksenia lares 4.0

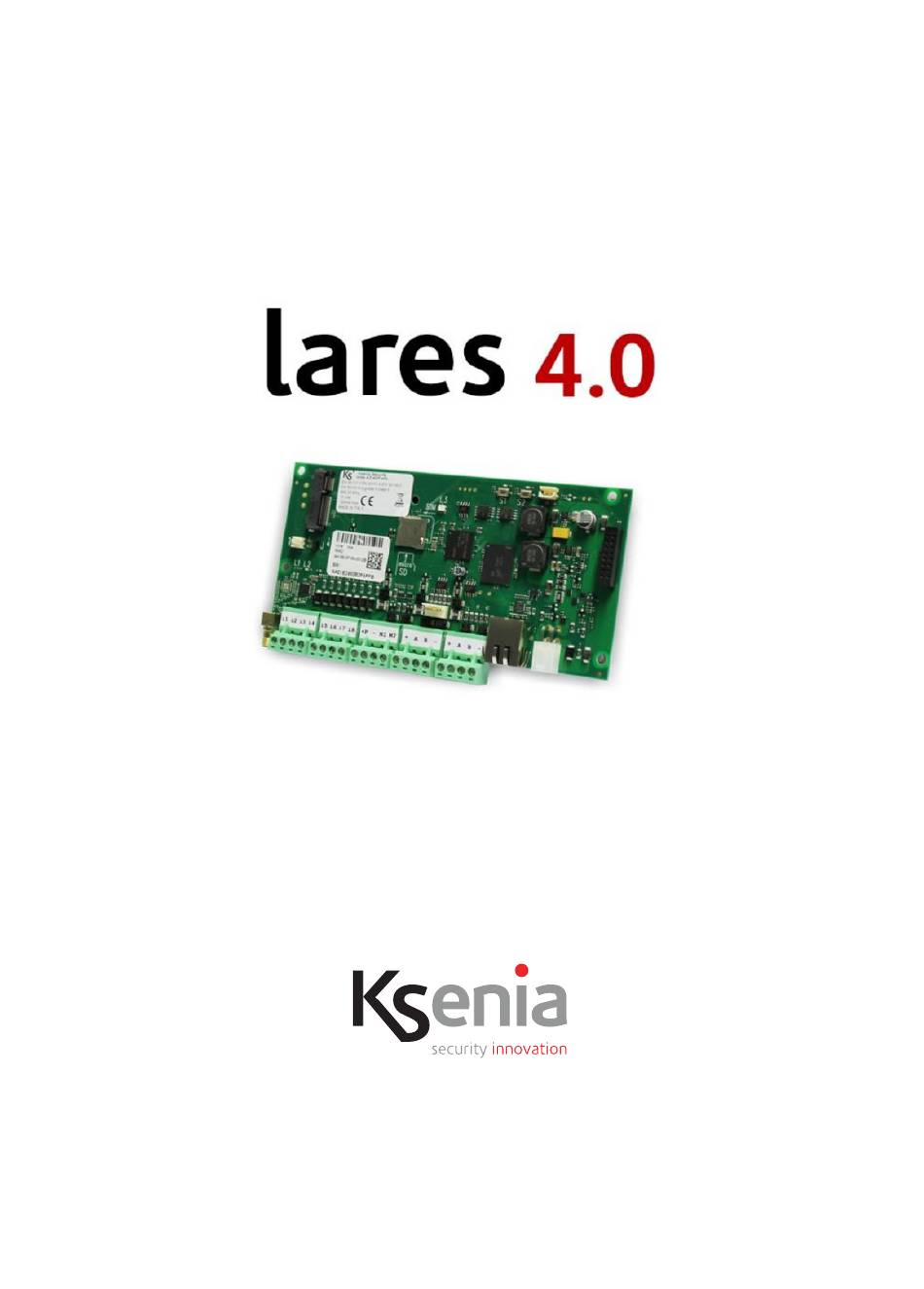

- Seite 1 Installationhandbuch www.kseniasecurity.com...
- Seite 2 Jede Information in diesem Dokument kann ohne Vorankündigung geändert werden und stellt keine Verbindlichkeit für Ksenia Security dar.
-
Seite 3: Inhaltsverzeichnis
Beschreibung des Motherboards von lares 4.0 wls 96 ....... . . - Seite 4 Lesen der IP-Adresse des Bedienfelds über der Tastatur ....... . . 32 lares 4.0 Declaration of conformity ................33 lares 4.0 wls Declaration of conformity ..............34 R30024.120de...
-
Seite 5: Einführung
Lösung der digitalen Revolution (IdD) dar. Alle Modelle von lares 4.0 sind hybrid (verkabelt und drahtlos) und verfügen über mehrere Ausgänge, die der Anzahl der Eingänge entsprechen, um jede Art von Automatisierung zu steuern. Alle können von einer einzigen Benutzerapp (lares 4.0) verwaltet und vom Installateur über die Installationsanwendung "Ksenia Pro"... -
Seite 6: Hauptfunktionen
4.0 Installationhandbuch 1.2 Hauptfunktionen R30024.120de... -
Seite 7: Kompatibilität
Energiemanagement-System) und Dual-BUS an Bord. Dedizierte APP für die Installation (Ksenia Pro) und für den Benutzer (lares 4.0). (*) (*)lares 4.0 - 644+ wls: Eine Anpassung von lares 4.0 ist für Projekte, die mehr als 644 Zonen haben und/oder bereits über Ausgänge verfügen, möglich. -
Seite 8: Lares 4.0 Wls 96 Und Merkmale
• KSI1410096.3xx - lares 4.0 wls 96 Kit (Polykarbonat-Gehäuse, Stromversorgung und Tastatur) • KSI1413096.3xx - lares 4.0 wls 96 Kit (Polykarbonat-Gehäuse, Stromversorgung, Tastatur und 3G-Modul) • KSI1410096.30x - lares 4.0 wls 96 Kit Kann bis zu 96 Gesamtzonen verwalten, darunter 40 drahtlose Schnittstellen und 18 Ausgänge. Mögliche Erweiterung über BUS verdrahtet: bis zu 3 Benutzeroberflächen (zur Wahl stehen ergonomische Tastaturen und... -
Seite 9: Technische Daten
+5 / +40 °C Feuchtigkeit (nicht kondensiert) 95 % 1.5 lares 4.0 -Bedienfeld und seine Peripheriegeräte Die nachfolgende Abbildung bietet einen allgemeinen Überblick über lares 4.0 und sämtliche kompatiblen Peripheriegeräte, die über BUS angeschlossen werden können – Wireless und IP. R30024.120de... -
Seite 11: Installation
Am Eingang empfehlen wir, die Installation von nur eine Tastatur in Betracht zu ziehen. 2.1 lares 4.0 Beschreibung des Bedienfelds und der Anschlussdetails Im Folgenden werden die wichtigsten Teile des lares 4.0-Systems genannt. Die Abbildung zeigt auch die Stromversorgungsanschlüsse: Achten Sie auf den Schutzerdungsanschluss. -
Seite 12: Anweisungen Zur Wandmontage
4.0 Installationhandbuch Großer Schlitz zur Durchführung von Kabeln. Abnehmbare Metallplatte. Untere Befestigungslöcher. Stütze für das Motherboard. Stütze für Motherboard-Erweiterungsmodule. Manipulations-Mikroschalter. 18 Ah-Batterie. Kabel für den Anschluss der Stromversorgung und der Batterie im Lieferumfang enthalten. Die beiden Anschlüsse ohne Fastons sind für die Stromversorgung (15 Vdc), die beiden Anschlüsse mit Fastons für die Batterie 12 V bestimmt. - Seite 13 4.0 Installationhandbuch - Abbildung 2 - Abnehmbare Metallplatte - Abbildung 3 - 16.Befestigungslöcher für Metallbox. Falls erforderlich, verwenden Sie die mitgelieferte Box mit 5 Unterlegscheiben (B). 17.Manipulations-Mikroschalter. R30024.120de...
- Seite 14 4.0 Installationhandbuch - Abbildung 4 - Löcher für die Befestigung der Frontabdeckung. Verwenden Sie die mitgelieferten 4 Schrauben. Nach dem Schließen des Metallboxdeckels, mit den mitgelieferten Schrauben an den angegebenen Punkten 15 befestigen. 4. Platzieren Sie eine Trennvorrichtung außerhalb des Bedienfelds (z. B. Schutzschaltervorrichtung 16 A Kurve C).
-

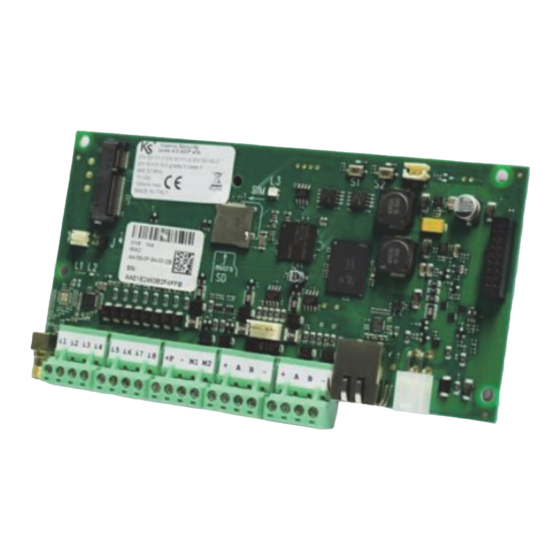

Seite 15: Lares 4.0 Motherboard-Beschreibung
(15 Vdc), die beiden Anschlüsse mit Fastons für die 12 V-Batterie bestimmt. Hinweis 2: Trägheitssensoren und Rollladen-Sensoren können nicht angeschlossen werden. Zum Installieren von lares 4.0 auf den Metallgehäusen mit den Nummern KSI7402117.010 oder KSI7403130.010 stellen Sie die Stromversorgung auf 15V ein. -
Seite 16: Beschreibung Des Bedienfeldes Von Lares 4.0 Wls 96 Und Anschlussdetails
4.0 Installationhandbuch 2.2 Beschreibung des Bedienfeldes von lares 4.0 wls 96 und Anschlussdetails - Abbildung 6 - Verwenden Sie die Schrauben mit Ø 5 mm (im Lieferumfang enthalten), um den Gerätekasten ordnungsgemäß an der Wand zu befestigen. GSM-Antenne GSM-Erweiterungsmodul (optional) Steckplatz für die Mikro-SIM-Karte... -
Seite 17: Beschreibung Der Lokalen Oder Remote-Tastatur
4.0 Installationhandbuch Öffnungen zur Durchführung der Kabel des Lautsprechers Lautsprecher integrieren Ethernet-Anschluss Etikett mit dem QR-Code auf dem Bedienfeld Batterieanschlüsse Schalter (Zurücksetzen/Daten auf Werkseinstellungen zurücksetzen) Schalter (Registrierung bei Secureweb) 2.2.1 Beschreibung der lokalen oder Remote-Tastatur - Abbildung 7 -... -
Seite 18: Anleitung Für Die Wandmontage
4.0 Installationhandbuch 2.2.2 Anleitung für die Wandmontage Nachdem Sie die 2 Befestigungsschrauben entfernt haben, öffnen Sie die Vorderabdeckung des Gehäuses wie unten abgebildet (B): 1. Verschieben Sie die Kunststoff-Clips (A) mit einem Schraubendreher; 2. Heben Sie sie nach außen an;... -
Seite 19: Beschreibung Des Motherboards Von Lares 4.0 Wls 96
4.0 Installationhandbuch 2.2.3 Beschreibung des Motherboards von lares 4.0 wls 96 - Abbildung 10 - Hinweis 1: Das mitgelieferte Stromversorgungskabel zum Anschluss der Batterie an die Stromversorgung besteht aus vier Klemmen: die zwei Klemmen ohne Fastons sind für die Stromversorgung (15Vdc), die beiden Anschlüsse mit Fastons sind für die 12V-Batterie. -
Seite 20: Abschnitt Über Die Ausgänge
4.0 Installationhandbuch 2.2.4 Abschnitt über die Ausgänge Das Motherboard von lares 4.0 wls 96 hat 2 OC-Ausgänge mit je 500mA, die nach Bedarf programmierbar sind: Polaritäten (normal geöffnet oder normal geschlossen), Funktionen (bistabil oder monostabil), Aktivierungszeiten (ON-Zeit). - Abbildung 11 - 2.3 Status-LED... -
Seite 21: Wartungsarbeiten
4.0 Installationhandbuch 2.4 Wartungsarbeiten Wiederherstellung der Drücken Sie die Taste S1 für 4 Sekunden. Dann wird die Status-LED L3 ROT/ Werksdaten GRÜN zu blinken beginnen. Wenn die LED L3 konstant ROT wird, lassen Sie die Taste los. Abmeldung von SecureWeb Wenn Sie die Taste S2 drücken, beginnt die Status-LED L3 GRÜN/BLAU zu... -
Seite 22: Zusatzmodul
2.5 3G-Zusatzmodul 2.5.1 Installierung Das 3G-Zusatzmodul ist ein optionales Modul, das unabhängig vom Modell des Zentralbedienfelds auf dem Motherboard von lares 4.0 im entsprechenden Steckplatz "ZUSATZ 3G/GSM" installiert wird, wie in der folgenden Abbildung ersichtlich ist. - Abbildung 12 - 3G Zusatzmodu KSI4103000.300... -
Seite 23: Lte-Zusatzmodul
2.6.1 Installierung Das 4G/LTE-Zusatzmodul ist ein einfach zu installierendes Modul, das unabhängig vom lares 4.0-Modell direkt in das Motherboard des Bedienfelds des lares 4.0 Modells gesteckt wird, wobei der in der nachfolgenden Abbildung gezeigte Steckverbinder verwendet wird (als Alternative zum 3G-Zusatzmodul). -
Seite 24: Pstn-Zusatzmodul
4.0 Installationhandbuch 2.7 PSTN-Zusatzmodul 2.7.1 Installierung Das PSTN-Zusatzmodul ist ein optionales Modul, das unabhängig vom Modell des Zentralbedienfelds auf dem Motherboard lares 4.0 im entsprechenden "ADD-ON PSTN"-Steckplatz installiert wird, wie in der nachfolgenden Abbildung dargestellt. - Abbildung 13 - PSTN Zusatzmodu KSI4200001.300... -
Seite 25: Leistungsanschlüsse Des Bedienfelds
Sämtliche Details zur Realisierung aller Verbindungen finden Sie in den nächsten Absätzen. 2.9 Anschlussschema KS-BUS (RS485) Die Peripheriegeräte des Ksenia-Systems werden über den schnellen KS-BUS angeschlossen, wobei empfohlen wird, für jeden Verdrahtungszweig (Bedienfeld - Gerät) die maximale Länge von 500 m (1.400 Fuß) nicht zu überschreiten. -
Seite 26: Kompatible Bus-Geräte
Energiemanagement- energia 20 mA System Eine allgemeine Überblick über lares 4.0 und sämtliche kompatiblen Peripheriegeräte, die über BUS - drahtlos und IP angeschlossen werden können, finden Sie unter Absatz: “lares 4.0 -Bedienfeld und seine Peripheriegeräte” auf Seite 9 2.12 Batteriewechsel Zum Auswechseln der Batterie ist es notwendig, die Frontabdeckung des Bedienfeldes zu öffnen, die Fastons aus der... -
Seite 27: Konfiguration - Zum Ersten Mal Einloggen
Bedienfeld (eine Anleitung dazu findet sich im Absatz “Zugang zum Ksenia SecureWeb-Portal” pag. 27 3. vom PC aus über einen Webbrowser, einfach durch Eingabe der lokalen IP-Adresse des lares 4.0-Bedienfelds (d. h: https://192.168.20.200) (wie man die IP-Adresse erhält, wird im Absatz “Lesen der IP-Adresse des Bedienfelds... -
Seite 28: Konfiguration Vom Pc Aus
4.0 Installationhandbuch 3.2 Konfiguration vom PC aus Nach erfolgreichem Login wird die Seite www.kseniasecureweb.com geöffnet; 2. um ein neues Bedienfeld hinzuzufügen, klicken Sie auf das <+> Zeichen im Abschnitt Bedienfeld, siehe folgende Abbildung; 3. geben Sie die auf dem Bedienfeld-Etikett aufgedruckte Seriennummer ein;... - Seite 29 4.0 Installationhandbuch 6. Die nachfolgende Abbildung zeigt die Liste der Bedienfelder, von denen aus der Installateur einige Operationen starten kann, wie z. B.: Einloggen, Bearbeiten, Löschen, Score-Erfassung, Suche nach Filtern, usw. Siehe Beschreibung unten 1. 2. 3. 5. 6.
-
Seite 30: Konfiguration Aus Der Ksenia Pro-App
4. Vergewissern Sie sich, dass Sie dies tun, wenn die Meldung erscheint, in der Sie aufgefordert werden, die Kamera zu benutzen; 5. geben Sie dem Bedienfeld einen Namen und eine Beschreibung; 6. klicken Sie auf <Save>. Das Bedienfeld ist bereit, mit Ksenia SecureWeb konfiguriert zu werden, und wird in der "Geräte"-Liste erscheinen. R30024.120de... -
Seite 31: Programmierung Über Die Tastatur
4.0 Installationhandbuch 3.4 Programmierung über die Tastatur Die Konfiguration des Bedienfelds über die Tastatur ist auf einige wenige, unten aufgeführte Funktionen beschränkt. Zugang auf das Installateur-Menü mit einem PIN-Code (Standard: 123456). Sie können durch die verschiedenen Elemente navigieren, indem Sie die Tasten drücken, nachdem Sie das Installationsprogramm-Menü aufgerufen haben: •... -
Seite 32: Lesen Der Ip-Adresse Des Bedienfelds Über Der Tastatur
4.0 Installationhandbuch 3.4.1 Lesen der IP-Adresse des Bedienfelds über der Tastatur Wenn das Netzwerk, in dem das Bedienfeld installiert ist, DHCP unterstützt, führen Sie zum Lesen der IP- Adresse die nachfolgenden Operationen durch: • Schritt 1. Stellen Sie sicher, dass das Bedienfeld an das Netzwerk angeschlossen ist;... - Seite 33 Dichiara che / Declares that / Déclare que: lares 4.0 KSI1400016.300 centrale lares 4.0 - 16 / Control Panel lares 4.0 - 16 / centrale d’alarme lares 4.0 - 16 KSI1400040.300 centrale lares 4.0 - 40 / Control Panel lares 4.0 - 40 / centrale d’alarme lares 4.0 - 40...
- Seite 34 3.6 lares 4.0 wls Declaration of conformity DICHIARAZIONE DI CONFORMITÀ UE UE DECLARATION OF CONFORMITY DÉCLARATION DE CONFORMITÉ UE Ksenia Security Srl, Strada Provinciale Valtesino, 44 – 63065 Ripatransone AP - Italia Dichiara che / Declares that / Déclare que: lares 4.0 wls KSI1410040.300 Centrale / Control Panel / centrale d’alarme lares 4.0 - 40wls...
- Seite 35 Die Testverfahren hängen von der Systemkonfiguration ab. Fragen Sie den Installateur nach den zu befolgenden Verfahren. Ksenia Security srl haftet nicht für Schäden, die durch unsachgemäße Installation oder Wartung durch nicht autorisiertes Personal entstehen. Der Inhalt dieses Leitfadens kann ohne vorherige Ankündigung von KSENIA SECURITY geändert werden und stellt keine Verpflichtung seitens der Ksenia Security dar.
- Seite 36 ACHHALTIGKEIT lares 4.0 wurde mit folgenden Merkmalen entwickelt und hergestellt, um seine Umweltauswirkungen zu reduzieren: Kein PVC Halogenfreie Laminate und bleifreies PCBA Niedriger Verbrauch Verpackungen, die hauptsächlich aus recycelten Fasern und Materialien hergestellt werden. Entworfen und produziert in Italien code R30024.120de...
