Verwandte Anleitungen für Xomax XM-VRSU719
Inhaltszusammenfassung für Xomax XM-VRSU719
- Seite 1 XOMAX Bedienungsanleitung XM-VRSU719 Car Multimedia System Hinweis Änderungen technischer Daten und des Designs aufgrund technisch bedingter Modelländerungen bleiben ohne vorherige Ankündigung vorbehalten...
- Seite 2 Sicherheitshinweise: Bedienung nur bei Stillstand des Fahrzeugs Führen Sie Bedienungen an dem Gerät erst aus, nachdem das Fahrzeug zum Stillstand gekommen ist. Halten Sie das Fahrzeug immer an einer sicheren Stelle an bevor Sie das Gerät bedienen. Andernfalls besteht Unfallgefahr Betriebslautstärke Stellen Sie die Lautstärke so ein, dass Sie Außengeräusche (insbesondere Sirenen und andere Warnsignale) wahrnehmen können.
- Seite 3 Interpret/Songtitel usw. können angezeigt werden, die Zeichen werden aber möglicherweise nicht richtig angezeigt. XOMAX übernimmt keine Verantwortung für verlorene Daten usw., auch wenn die Daten usw. bei der Verwendung dieses Produkts verloren gegangen sind. Beachten Sie die folgenden Punkte, um eine Fehlfunktion oder einen Schaden zu vermeiden.
- Seite 4 • Die Funktion des USB-Speichers wird nicht garantiert. Verwenden Sie den USB-Speicher entsprechend der Nutzungsbedingungen. • Abhängig von den Einstellungen des USB-Speichertyps, des Speicherzustands oder der Codierungssoftware erfolgt die Wiedergabe oder Anzeige möglicherweise nicht korrekt. • Eine kopiergeschützte Datei (Urheber-Rechtschutz) kann nicht wiedergegeben werden. •...

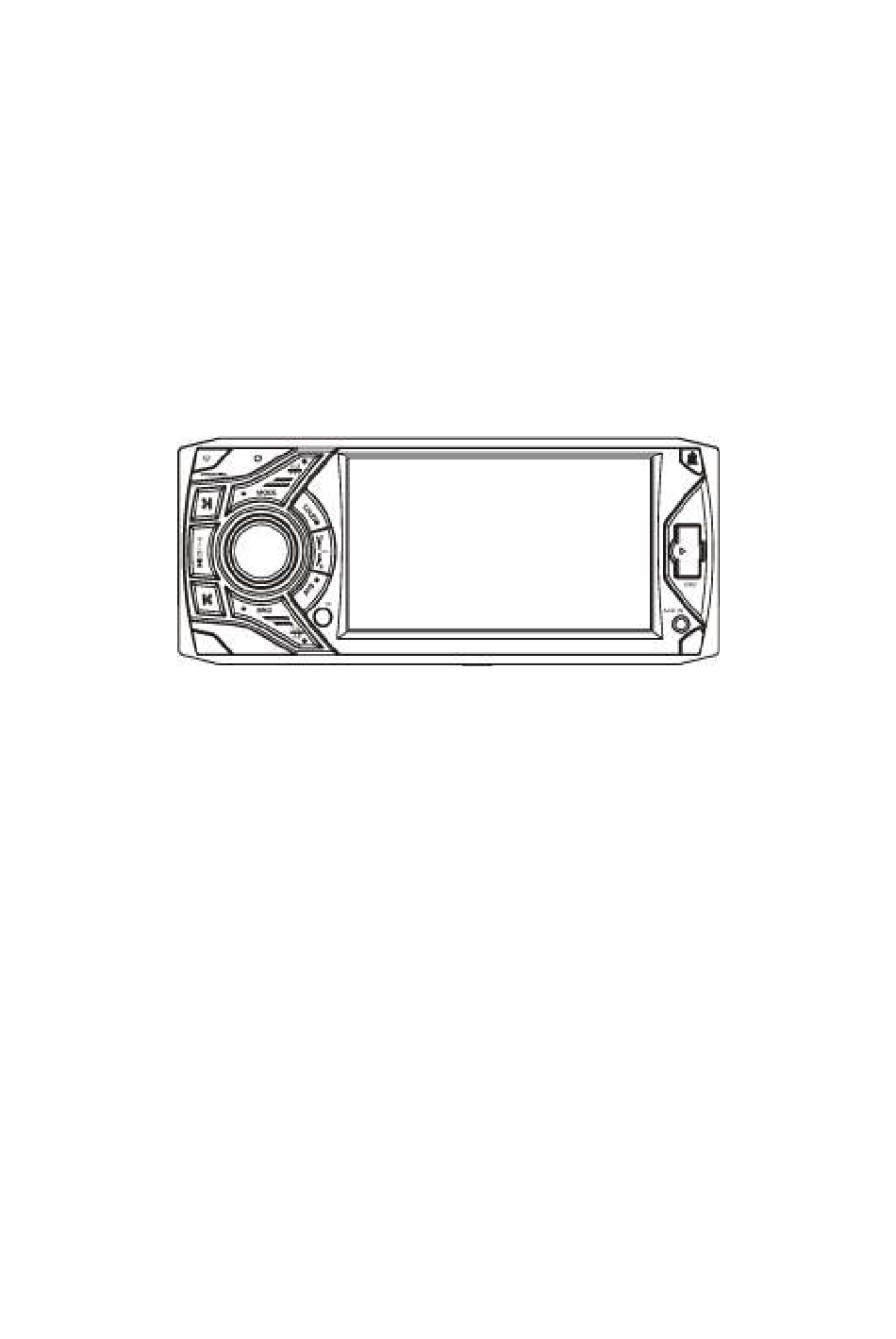

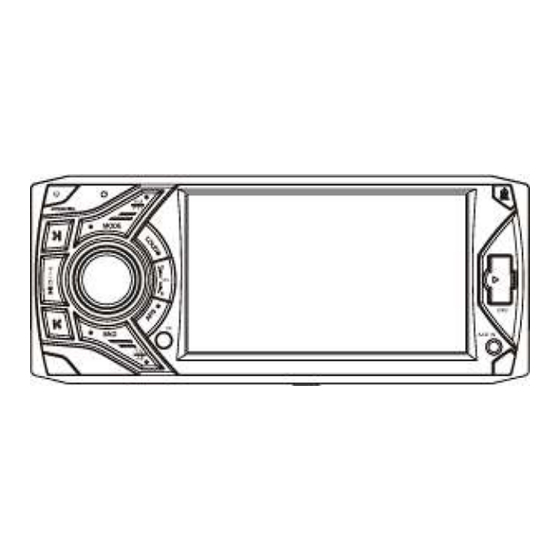

- Seite 5 Knopfbelegung AUX IN Anschluss USB Anschluss SEL (Auswahltaste) / Lautstärke einstellen REL Taste (Abnehmbares Bedienteil öffnen) – Diebstahlschutz Infrarotempfänger für FB RESET (Gerät „zurücksetzen“) RESET ist ein Vorgang, durch den ihr Gerät in einen definierten Anfangszustand(Werkeinstellungen) gebracht wird. Dies kann erforderlich sein, wenn das Gerät nicht mehr ordnungsgemäß funktioniert und auf die üblichen Eingaben nicht reagiert.
- Seite 6 (10) STUMM schalten / PTY Funktion auswählen (11) Frequenz auswählen (12) Navigationstasten: Pfeil nach rechts / im Menü zu navigieren / voreingestellte Sendern zu Wählen (13) Sendersuchlauf Richtung vor / nächstes Lied auswählen (14) Sendersuchlauf Richtung zurück / vorheriges Lied (15) LCD Display (16)
- Seite 7 Tastenbelegung 1. Strom ein / aus 2. STUMM schalten 3. Unterbrechungsfreie Wiedergabe von Audiodateien 4. Navigationstasten: Pfeil nach oben / Pfeil nach unten 5. Modus auswählen 6. Menu aufrufen 7. Navigationstasten: Pfeil nach links 8. Untertitelmenü aufrufen / LO/DX Funktion ein / ausschalten (Radiomodus) 9.
- Seite 8 27. Navigationstasten: Sprung zum letztes Lied Richtung Nummer senken 28. ENTER (Bestätigungstaste) 29. Navigationstasten: Pfeil nach rechts 30. Navigationstasten: Pfeil nach unten 31. Navigationstasten: Pfeil nach links 32. INT Funktion (Die voreingestellte Sendern kann 10 Sekunden lang gespielt werden) 33. Nummerntastatur: Tasten 0~9 34.
- Seite 9 Hauptfunktionen Handbuch Strom ein / aus Drücken Sie die POWER Taste. Das Gerät wird eingeschaltet. Drücken sie die Taste 3 Sekunden lang, um das gerät auszuschalten. Lautstärke Knopf VOL+/VOL- Drehen Sie den Knopf um die gewünschte Lautstärke einzustellen. SEL (Auswahl) Taste Drücken Sie die Taste um zwischen folgenden Funktionen zu navigieren / bzw.
- Seite 10 SW Taste Drücken Sie die Taste um Subwoofer Ausgang zu aktivieren / deaktivieren. Zeit Taste Drücken Sie die Taste um die Zeit auf dem Display zu sehen / anzeigen zu lassen. Modus / Signalquelle auswählen Benutzen Sie die Taste um zwischen folgenden Modi zu wählen: RADIO –...
- Seite 11 Audioeinstellungen Berühren Sie die Sound Auswahl im Setupmenü. Folgendes Menü wird auf dem Bildschirm angezeigt. Berühren Sie die Navigationstasten Pfeil nach oben / Pfeil nach unten um die Funktion auszuwählen / bzw. zu markieren: HÖHE TONE – BASS – AUDIOBALANCE ZWISCHEN LAUTSPRECHER – FADE – SUBWOOFER – LOUDNESS –...
- Seite 12 Berühren Sie die Navigationstasten Pfeil nach oben / Pfeil nach unten um die Funktion auszuwählen / bzw. zu markieren: REGION – SOUND / STUMM schalten Berühren Sie die Navigationstasten Pfeil nach links / Pfeil nach rechts um die Funktion einzustellen. REL Taste Drucken Sie die Taste um den Bedienteil zu entfernen (Diebstahlschutz).
- Seite 13 Sender voreinstellen / speichern Drücken Sie die Taste kurz um die voreingestellte Sender zu durchsuchen. Drücken sie die Taste APS 3 Sekunden lang, um die gefundene Sender zu speichern. Drücken Sie die Taste APS kurz, um die voreingestellten Sender zu hören. AF Funktion Die Funktion Alternative Frequenz (AF) ermöglicht das automatische Wechseln der Empfangsfrequenz beim Verlassen des Empfangsbereiches eines Senders.
- Seite 14 USB Flashlaufwerk einsetzen Schließen Sie einen USB Flashlaufwerk direkt oder über das mitgelieferte Adapterkabel an. HINWEIS: Bitte beachten Sie, dass lediglich USB-Datenspeicher angeschlossen werden können. Bei der Nutzung von MP3-Playern mit USB-Anschluss können unter Umständen Probleme auftreten, da hier in der Regel eine eigene Software installiert ist. Der Inhalt wird gelesen und die Wiedergabe wird automatisch gestartet.
- Seite 15 Drückend halten Sie die EQ Taste 3 Sekunden lang: LOUD Funktion aktivieren / deaktivieren Subwoofer Anschluss aktivieren/ auswählen / deaktivieren Zurück zum Signalquellenauswahlmenü I TA Funktion aktivieren / deaktivieren MP3 / WMA Wiedergabe Hauptmenu Drücken sie die Taste um die Wiedergabe zu starten / zu beenden. Drücken Sie die Taste um eine Pause anzulegen / zu beenden.
- Seite 16 Haben Sie zum Beispiel einen Titel ausgewählt, dann benutzen Sie Nummerntastatur um die Anfangszeit der Wiedergabe einzugeben. Benutzen Sie die ENTER Taste um die Eingabe zu bestätigen. ZOOM Taste Drücken Sie die Taste um das Bild zu verkleinern / zu vergrößern. Folgenden Optionen stehen Ihnen zur Verfügung ZOOM x 2 –...
- Seite 17 TV System Das Gerät unterstützt die Wiedergabe sowohl das PAL-, als auch NTSC TV Standard. Wählen Sie ob Sie das Gerät zu einem PAL TV oder zu einem NTSC TV verbinden. Sie können aber auch AUTO Funktion auswählen / aktivieren (automatische Auswahl). Bildschirmschoner einstellen Wenn der Bildschirm ein statisches/feststehendes Bild zu lange anzeigt, kann dies ein „Einbrennen“...
- Seite 18 TV Anzeigeeinstellungen/DISPLAY SETUP Dies kann für die rechte Ansicht (4:3 oder 16:9) ausgewählt werden, passend zu dem angeschlossenen TV-Set Normal/PS (Für 4:3 TV) Wiedergabe in der PAN & SCAN Ansicht. (Wenn an einen Breitbildbildschirm angeschlossen, wird der Rand auf der linken und rechten Seite abgeschnitten.) Normal/LB (Für 4:3 TV) Wiedergabe in der LETTER BOX Ansicht.
-
Seite 19: Mono / Stereo
Rating/ Bewertung Wählen Sie eine angemessene Sicherheitsstufe mit den Pfeiltasten aus und bestätigen Sie diese mit der ENTER Taste. RESET (Gerät „zurücksetzen“) RESET ist ein Vorgang, durch den ihr Gerät in einen definierten Anfangszustand(Werkeinstellungen) gebracht wird. Dies kann erforderlich sein, wenn das Gerät nicht mehr ordnungsgemäß funktioniert und auf die üblichen Eingaben nicht reagiert. - Seite 20 Drücken Sie die Taste, um zwischen Mono und Stereo Empfang zu wechseln (wenn ein Sendersignal schwach ist, hilft es manchmal auf Mono umzuschalten, um die Klangqualität zu verbessern). Im Wiedergabemodus öffnet die das Menü für die Toneinstellungen und ermöglicht Einstellungen an der Klangwiedergabe vorzunehmen.
- Seite 21 Video Setup DISC MENÜ Spracheinstellungen Wählen Sie die Disc Menü-Sprache durch Tippen auf die gewünschte Sprache direkt auf dem Bildschirm aus. Video Einstellungen/Setup Hier können Sie die Einstellungen für Helligkeit/ Brightness, Kontrast/Contrast, Farbton/Hue und Sättigung/Saturation vornehmen. Helligkeit/BRIGHTNESS- Die Helligkeit des Videosignals(wie hell das Bild ist) Kontrast/CONTRAST- Der Kontrast des Videosignals (die...
- Seite 22 dunklen Teile des Bildes). Farbton/HUE- der Farbton des Videosignals (Die Farbe des Bildes) . Sättigung/SATURATION- die Sättigung des Videosignals (die Deutlichkeit der Farben) All das oben genannte, kann nach persönlichen Empfinden eingestellt werden. Schärfe/SHARPNESS- die Schärfe des Videosignals (Die Deutlichkeit des Bildes) .
- Seite 23 AUX Betrieb Dieses Gerät ist mit AUX IN Buchsen ausgestattet. An der Vorderseite (Kopfhöreranschluss) und an der Rückseite des Gehäuses. Beachten Sie die Darstellung (unten), um analoge Wiedergabegeräte anzuschließen. Benutzen Sie diese Buchse um Sound von anderen (externen) Geräten über die Lautsprecher wiederzugeben, wie z.B.
- Seite 24 Signalquellenauswahlmenü Lautstärke einstellen (erhöhen) Lautstärke einstellen (senken) STUMM schalten EQ: Musikgenre auswählen / einstellen AF Modus aktivieren / deaktivieren TA Modus aktivieren / deaktivieren 3. Benutzen Sie die Tasten SEL, +, -, VOL, STUMM (MUTE), EQ, SW, LOUD um die Video / Audioeinstellungen auszuwählen / einzustellen...
-
Seite 25: Fehlerbehebung
Fehlerbehebung Bevor Sie sich die Liste für die Fehlerbehebung durchlesen, überprüfen Sie bitte, ob Sie das Gerät korrekt angeschlossen haben. Wenn das Problem mit den unten aufgeführten Lösungsmöglichkeiten nicht gelöst wurde, wenden Sie sich bitte an einen Fachhändler in Ihrer Nähe. Merkmal Grund Lösung... -
Seite 26: Tft Monitor
Technische Daten TFT MONITOR Monitor Bildschirmgröße: 4,3 Zoll Farbsystem: NTSC/PAL Allgemeine Daten 12V DC (11-15V) Benötigte Spannung: Weniger als 10A Stromverbrauch: 2/4- Kanal- Audio- Ausgang Audio Ausgang: (1)Bandbreite 20 Hz - 20 KHz (2)Rausch-/ Signal- Abstand 90 dB (JIS) (3)Wow und Flutter (Tonhöhenschwankungen) unterhalb der Kenndaten: Messgrenze Hinweis...
