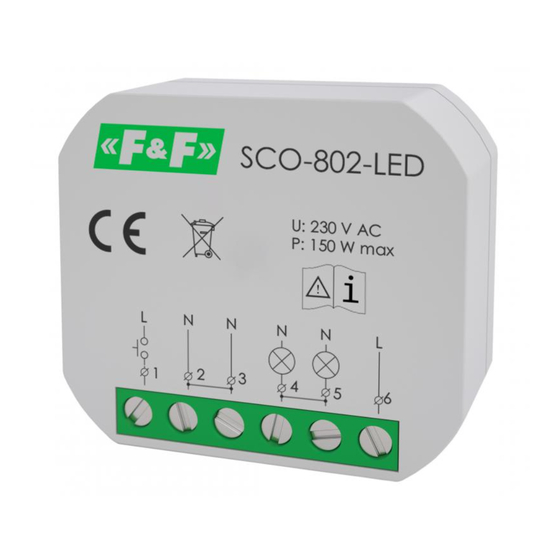

SCO-802-LED
Lichtdimmer
mit Speicher der Einstellungen
für die Lichtintensität
mit Soft-Start
Dieses Gerät darf nicht gemeinsam mit anderem Abfall, z. B Haus- oder Sperrmüll
entsorgt werden! Nach dem Gesetz über Elektro- und Elektronik-Altgeräte darf
der Elektroschro� aus dem Haushalt kostenlos und in beliebiger Menge an eine
dafür eingerichtete Sammelstelle sowie beim Kauf neuer Geräte (nach dem Alt-
für-Neu Prinzip, unabhängig von der Marke) an ein Geschä� abgegeben werden.
Elektroschro� , der in den Müllcontainer geworfen oder in der Natur zurückgelas-
sen wird, stellt eine Gefahr für die Umwelt und die menschliche Gesundheit dar.
Verwendungszweck
Der Universal-Lichtdimmer SCO-802-LED wird zur Helligkeits-
regelung von dimmbaren Lichtquellen
Beleuchtung, bis 150 W
1 Voraussetzung für den ordnungsgemäßen Betrieb des Dimmers ist der Anschluss von
dimmbaren Lichtquellen. Achten Sie darauf, dass auf der Verpackung oder im Handbuch
der Lichtquelle ein deutlicher Hinweis auf die Einstellbarkeit der Helligkeit vorhanden

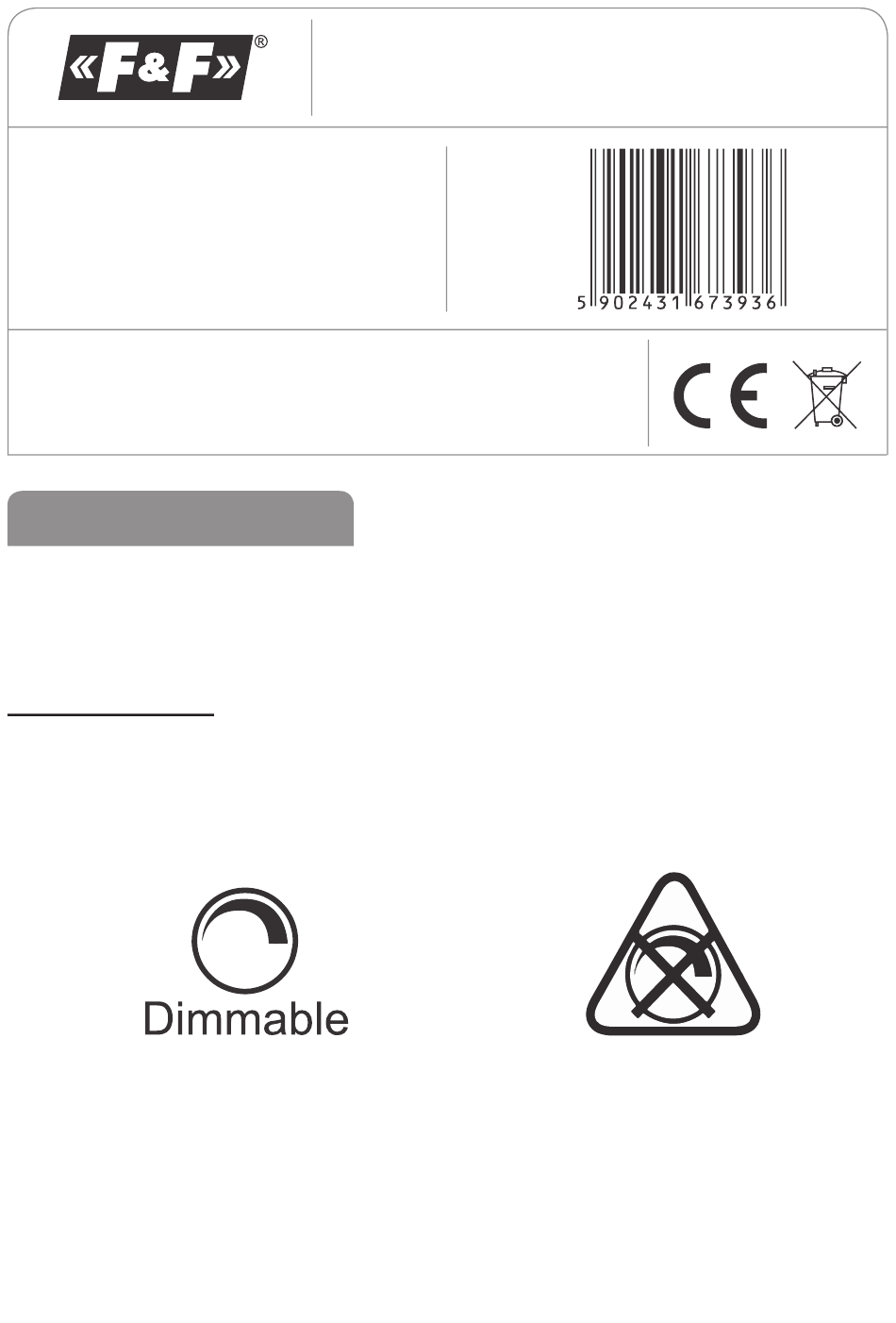

ist. Sie wird o� als eines der beiden folgenden Symbole dargestellt:
Dimmbare Lichtquellen
Aufgrund der großen Vielfalt an dimmbaren LED-Lampendesigns kann es in seltenen
Fällen vorkommen, dass die ausgewählte Lampe nicht mit dem LED-Dimmer SCO-802-
LED funk� oniert. Typische Symptome für solche Fälle sind: geringer Einstellbereich und
Lich� limmern. Es wird daher empfohlen, vor der Installa� on des Dimmers einen Test
durchzuführen.
2 Richtwert. Die Leistungsgrenze hängt vom Au� au und Qualität der angeschlossenen
Lichtquellen ab und kann tatsächlich deutlich unter dem angegebenen Wert liegen.
F&F Filipowski sp. j.
Konstantynowska 79/81, 95-200 Pabianice, POLEN
Tel./Fax (+48 42) 215 23 83 / (+48 42) 227 09 71
www.fif.com.pl; E-Mail: biuro@fif.com.pl
verwendet.
2
Keine Helligkeitseinstellung möglich
- 1 -
, insbesondere LED-
1
Inhaltsverzeichnis
Verwandte Anleitungen für F&F SCO-802-LED
Inhaltszusammenfassung für F&F SCO-802-LED
- Seite 1 Elektroschro� , der in den Müllcontainer geworfen oder in der Natur zurückgelas- sen wird, stellt eine Gefahr für die Umwelt und die menschliche Gesundheit dar. Verwendungszweck Der Universal-Lichtdimmer SCO-802-LED wird zur Helligkeits- regelung von dimmbaren Lichtquellen , insbesondere LED- Beleuchtung, bis 150 W verwendet.
- Seite 2 Produktmerkmale » Installation in einer Unterputzdose mit einem Durchmesser von ø60 mm; » Es kann an jede Installation angeschlossen werden (sowohl 3-Draht- als auch 2-Draht-Installation, der Neutralleiter muss in der Dose nicht vorhanden sein); » Jede Drucktaste (auch hinterleuchtete Taste kann verwendet werden, um die Helligkeit einzuschalten, auszuschalten und einzustellen;...
- Seite 3 Funktion Steuerung Das Ein- und Ausschalten der Beleuchtung erfolgt durch kurzes Drücken der Drucktaste, die am Steuereingang des Dimmers angeschlossen ist. Durch langen Tastendruck kann das Licht stu- fenlos aufgeleuchtet oder gedimmt werden. Ein weiterer langer Tastendruck ändert die Richtung: Aufhellen →...
- Seite 4 Minimale Helligkeitsstufe Ein charakteristisches Merkmal von LED-Lampen ist der von un- ten begrenzte Bereich der Helligkeitseinstellung. Dies kann sich als Lichtflimmern äußern, wenn die Helligkeit zu niedrig einge- stellt ist. Mit dem SCO-802 LED-Dimmer können Sie die minimale Helligkeitsstufe programmieren und so den Bereich des instabi- len Lampenbetriebs eliminieren.
-
Seite 5: Beschreibung Der Ausgänge
Thermischer Überlastschutz Der Dimmer SCO-802-LED ist mit einem thermischer Überl- astschutz ausgestattet, um eine Überhitzung des Controllers zu verhindern. Die Aktivierung des Thermoschutze wird durch zyklisches Blinken der an den Dimmer angeschlossenen Lampen angezeigt: » Licht an für 50% – 1 Sekunde, »... -
Seite 6: Montage
(Klemmen 4 und 5 sind intern verbunden) Stromversorgung L – Anschluss des stromführenden Leiters – Phase Montage Der Dimmer SCO-802-LED ist für den Einbau in eine Standard- Installationsdose mit einem Durchmesser von ø60 mm vorgesehen. Vor Beginn der Montagearbeiten schalten Sie die Spannungsversorgung der Dose aus! Abhängig von der Art der Installation der Unterputzdose, muss... - Seite 7 Schaltplan 2-Draht-Installation (traditionell) Für eine 2-Draht-Installation sollen die Klemmen 3 und 4 des Controllers SCO-802-LED miteinander verbunden werden. Parallel zur gesteuerten Lampe schließen Sie den Nebenanschluss an, der im Lieferumfang des Controllers enthalten ist. - 7 -...
-
Seite 8: Technische Daten
3-Draht-Installation Technische Daten Stromversorgung 230 V AC, 50 Hz Toleranz der Versorgung -20/+10% maximale Leistung der angeschlossenen Glühbirnen 150 W Leistungsaufnahme des Controllers <0,25 W Anschluss Schraubklemmen 1,5 mm² Anzugsdrehmoment 0,3 Nm Betriebstemperatur -25÷50°C Abmessungen 48×43×20 mm Montage für Unterputzdose ø60 Schutzart IP20 9 Spannungsschwankungen können sich durch Flimmern der gesteuerten Beleuchtung äußern. -
Seite 9: Garantie
Garantie F&F-Produkte haben eine 24-monatige Garantie ab dem Kaufdatum. Die Garantie gilt nur bei Vorlage des Kaufnachweises. Nehmen Sie Kontakt zu Ihrem Händler oder wenden Sie sich direkt an uns. EU-Konformitätserklärung F&F Filipowski sp. j. erklärt, dass das Gerät den Anforderungen der Richtlinie 2014/35/EU (Niederspannungsrichtlinie) und der Richtlinie 2014/30/EU zur elektromagnetischen Verträglichkeit (EMV-Richtlinie) entspricht.
