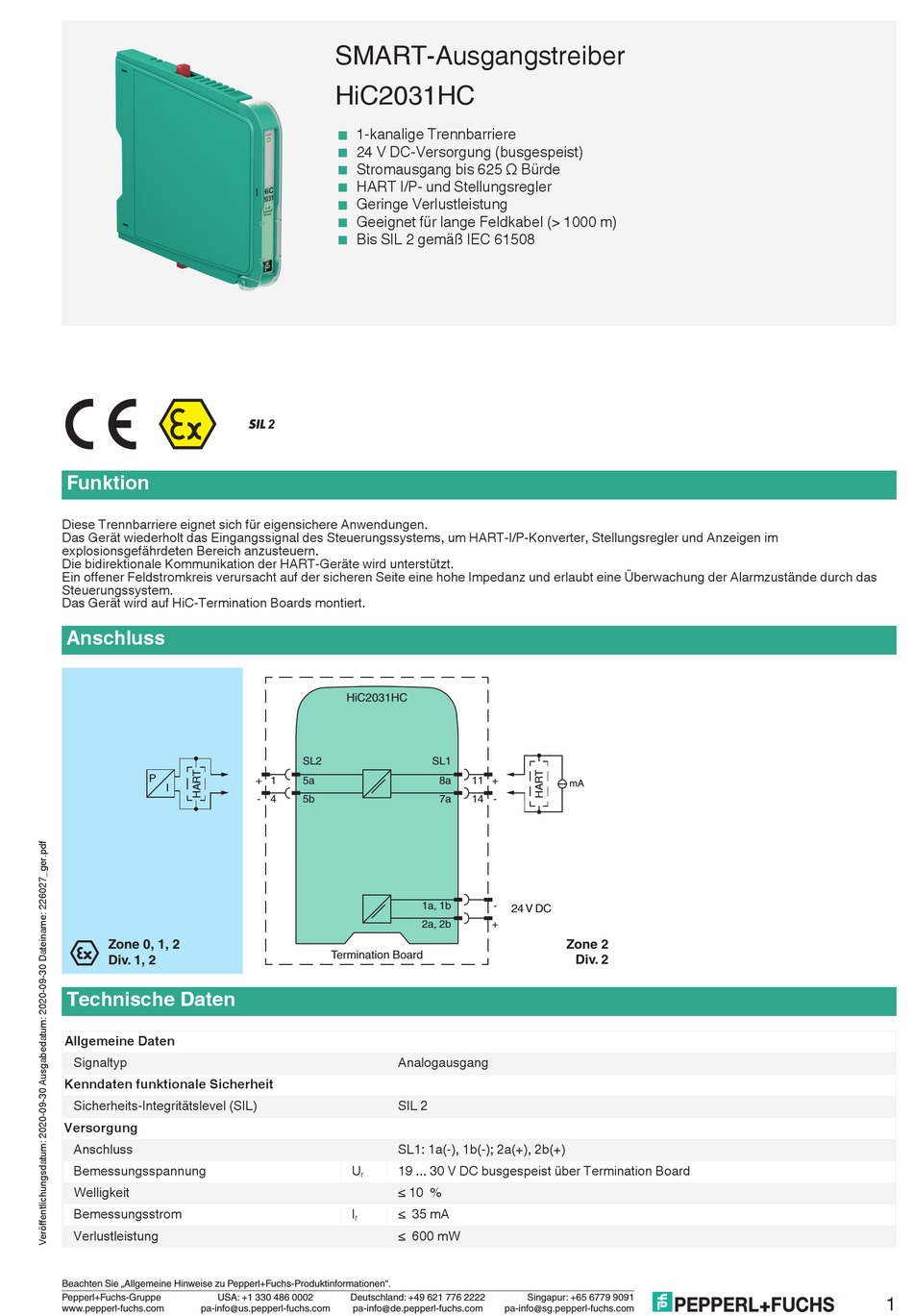

Pepperl+Fuchs HiC2031HC Bedienungsanleitung

Funktion
Diese Trennbarriere eignet sich für eigensichere Anwendungen.
Das Gerät wiederholt das Eingangssignal des Steuerungssystems, um HART-I/P-Konverter, Stellungsregler und Anzeigen im
explosionsgefährdeten Bereich anzusteuern.
Die bidirektionale Kommunikation der HART-Geräte wird unterstützt.
Ein offener Feldstromkreis verursacht auf der sicheren Seite eine hohe Impedanz und erlaubt eine Überwachung der Alarmzustände durch das
Steuerungssystem.
Das Gerät wird auf HiC-Termination Boards montiert.
Anschluss
P
I
Zone 0, 1, 2
Div. 1, 2
Technische Daten
Allgemeine Daten
Signaltyp
Kenndaten funktionale Sicherheit
Sicherheits-Integritätslevel (SIL)
Versorgung
Anschluss
Bemessungsspannung
Welligkeit
Bemessungsstrom
Verlustleistung
Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen".
Pepperl+Fuchs-Gruppe USA: +1 330 486 0002
www.pepperl-fuchs.com pa-info@us.pepperl-fuchs.com
SMART-Ausgangstreiber
HiC2031HC
< 1-kanalige Trennbarriere
< 24 V DC-Versorgung (busgespeist)
<
Stromausgang bis 625 Ω Bürde
<
HART I/P- und Stellungsregler
<
Geringe Verlustleistung
< Geeignet für lange Feldkabel (> 1000 m)
< Bis SIL 2 gemäß IEC 61508
2
HiC2031HC
SL2
+ 1 5a
- 4 5b
1a, 1b
2a, 2b
Termination Board
Analogausgang
SIL 2
SL1: 1a(-), 1b(-); 2a(+), 2b(+)
U 19 ... 30 V DC busgespeist über Termination Board
r
≤ 10 %
I ≤ 35 mA
r
≤ 600 mW
Deutschland: +49 621 776 2222
pa-info@de.pepperl-fuchs.com
SL1
8a 11 +
mA
7a 14 -
-
24 V DC
+
Zone 2
Div. 2
Singapur: +65 6779 9091
pa-info@sg.pepperl-fuchs.com
1
