R4E280-AK53-09

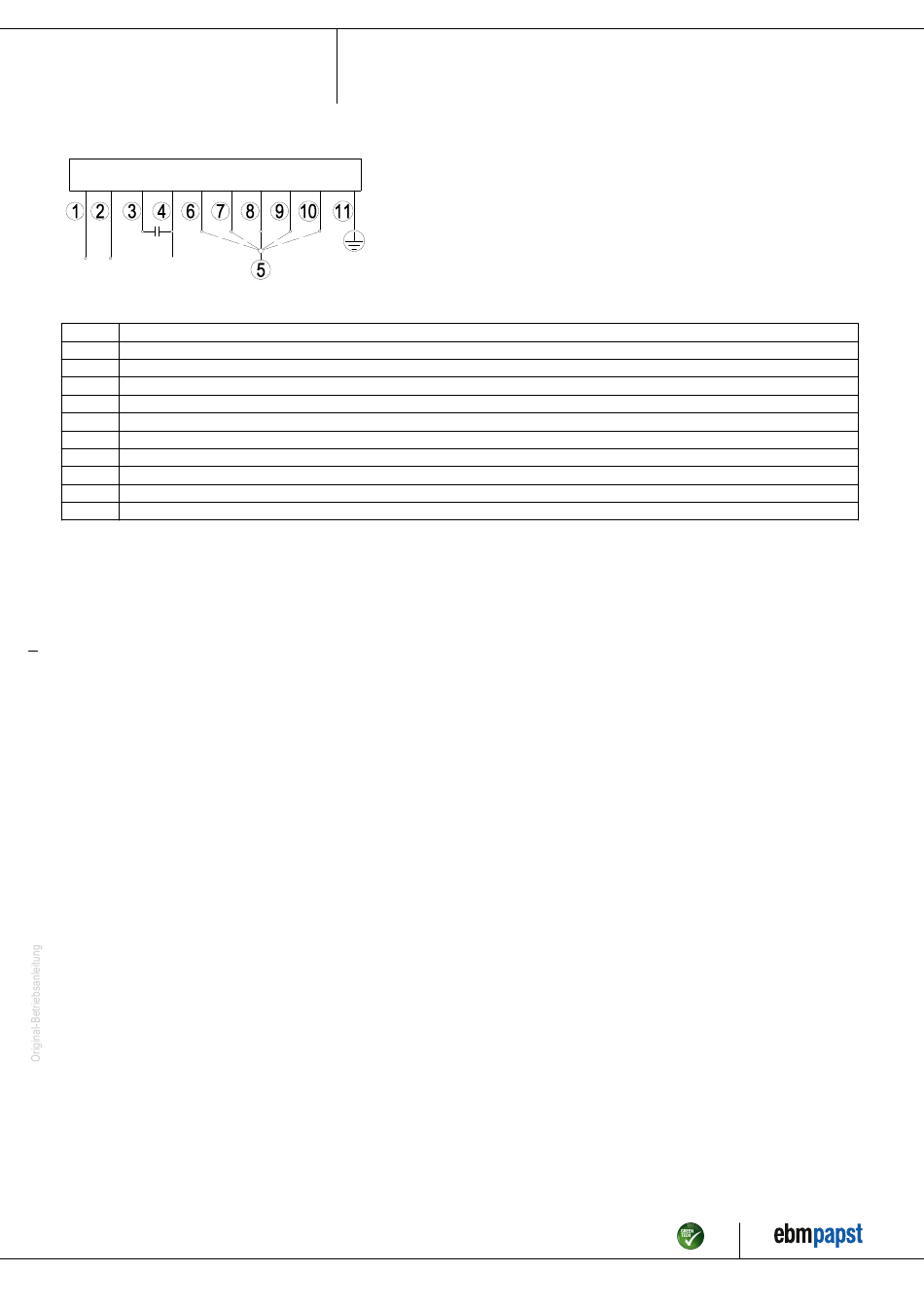

4.4 Anschlussbild
Hinweis: Drehzahl schnell (Stufe 5); Drehzahl langsam (Stufe 1)
1
TOP (gelb)
2
TOP (gelb)
3
braun + Kondensator
4
N (blau)
5
L1
6
Stufe 1 / min. (weiß)
7
Stufe 2 (rot)
8
Stufe 3 (grau)
9
Stufe 4 (orange)
10
Stufe 5 / max. (schwarz)
11
PE (grün/gelb)
Artikel-Nr. 15563-5-9970 · GER · Änderung 89555 · Freigabe 2016-09-28 · Seite 8 / 11
