- Seite 1 Digital single HD Modulator to DVB-T/MPEG4 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
►SCHNELLE PRE-CONFIG-FUNKTION / ►RF SPEZIFIKATIONEN ........ 4 50 ID’S AUSWÄHLBAR ........ 9 ►ANSCHLUSS & BETRIEB ......5 ►FEHLERBEHEBUNG ......... 10 ►VERPACKUNGSINHALT ......5 ►INSTALLATIONSBEISPIEL ......11 ►HAUPTMENÜ ..........6 Das CE-Zertifikat des Produktes finden Sie auf unserer Website unter: https://www.edision.gr/en/support... -
Seite 3: Einführung

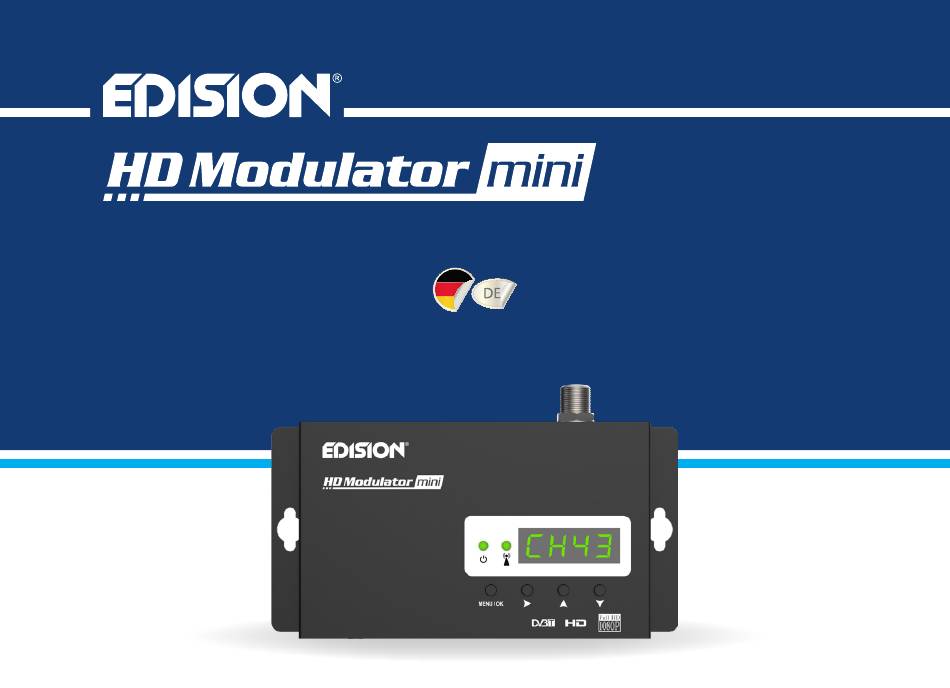

►EINFÜHRUNG Digitaler, Single FULL HIGH DEFINITION Modulator in Mini-Größe. Mit einem Eingang kann der Modulator HDMI Signale wie (z.B. von Sat-Receivern, PCs, Notebooks, Überwachungskameras, DVD/Blu-ray Player, usw.) auf DVB-T/MPEG4, bis zu FULL HIGH DEFINITION in VHF/UHF band konvertieren. Einfache und schnelle Konfiguration mit der ID Pre-Config Funktion, somit wird die Programmierung sehr einfach und gleichzeitig platzsparend mit der sehr kompakte Größe, auch bei minimalen Platzverhältnissen ist die Installation des Modulators möglich. -
Seite 4: Technische Spezifikationen
►TECHNISCHE SPEZIFIKATIONEN Prozessor 200MHZ 32Bits RISC Speicher DDRII 16bit 512Mbits (Embedded) & NOR Flash 32Mbit HD Eingang HD v1.4a USB-Typ USB 2.0 HOST, Fat32 Unterstützung Energieverbrauch 10W max, 100-240V AC zu DC Adapter 5V 2A Video-Encoder MPEG1, MPEG2 MP@HL, MPEG4 SP@L3 to ASP@L5, MPEG4 AVC HP@level4.1, MP@level4.1 Seitenverhältnis 16:9 wide screen, 4:3 letter box, 4:3 pan scan... -
Seite 5: Anschluss & Betrieb
►ANSCHLUSS & BETRIEB 1. Verbinden Sie ein HDMI-Kabel vom Ihrer HDMI-Quelle mit dem HD-Modulator HD in 2. Verbinden Sie ein RF-Kabel von dem RF Ausgang mit Ihrem RF-Netzwerk 3. Verbinden Sie die Stromversorgung mit dem HD-Modulator 4. Wählen Sie den gewünschten RF-Kanal aus 5. -
Seite 6: Hauptmenü
►HAUPTMENÜ Um die Hauptmenüoptionen aufzurufen, drücken Sie einmal die Taste Menu/OK und verwenden Sie die Rechts-Taste im Hauptmenü zu navigieren. CH: Zeigt den aktuellen RF Ausgangs FACT: Um die Kanal an. Verwenden Sie die Tasten Werkseinstellungen wieder her Oben & Unten, um dem gewünschten zu stellen drücken Sie Taste Oben. -
Seite 7: Konfiguration Exportieren (Cfg)
►KONFIGURATION EXPORTIEREN (CFG) Für erweiterte Konfiguration des Modulators müssen Sie die Konfigurationsdatei erst in ein USB-Stick exportieren, die Datei mit dem PC modifizieren und in den Modulator wieder importieren. Um die Konfigurationsdatei (jedi_config.txt*) zu exportieren, müssen Sie erst ein USB-Stick** anschließen. Im Hauptmenü... -
Seite 8: Konfiguration Importieren (Cfg)
Service ID: 1 to 9999 <serviceID>1000<\serviceID> <video _ bitrate>18000<\video _ bitrate> Video Bitrate: 0 to 27000 <Netname>EDISION<\Netname> Network Name, Max 10 characters allowed ►KONFIGURATION IMPORTIEREN (CFG) Um die Konfigurationsdatei jedi_config.txt zu importieren, müssen Sie die Datei in den ROOT* eines USB-Sticks speichern, stecken Sie den USB-Stick in dem Modulator und verbinden das Netzteil mit dem Strom. -
Seite 9: Id's Auswählbar
►SCHNELLE PRE-CONFIG-FUNKTION / 50 ID’S AUSWÄHLBAR Diese Funktion ermöglicht Ihnen, den Modulator problemlos und schnell im betrieb zu nehmen. Es werden automatisch alle entsprechenden ID* Einstellungen vorgenommen um eine bequemere Installation, einfach und zu jeder Zeit anzupassen. Diese Funktion ist sehr Hilfreich, wenn Sie mehrere Modulatoren in einer Installation im Betrieb nehmen. -
Seite 10: Fehlerbehebung
Der Ton ist nicht mit dem Video synchronisiert • Bitte passen Sie die Werte im (CFG-File) PCR-GAP an, bis Sie die perfekte Audio-Video Synchronisation haben Für weitere Fragen oder erweiterte Fehlersuche wenden Sie sich bitte an unseren technischen Support unter support@edision.gr... - Seite 12 . e d i s i o n . d e EDISION HELLAS LTD • FARMAKEIKA - 57001 N. RISIO • THESSALONIKI - GREECE...
