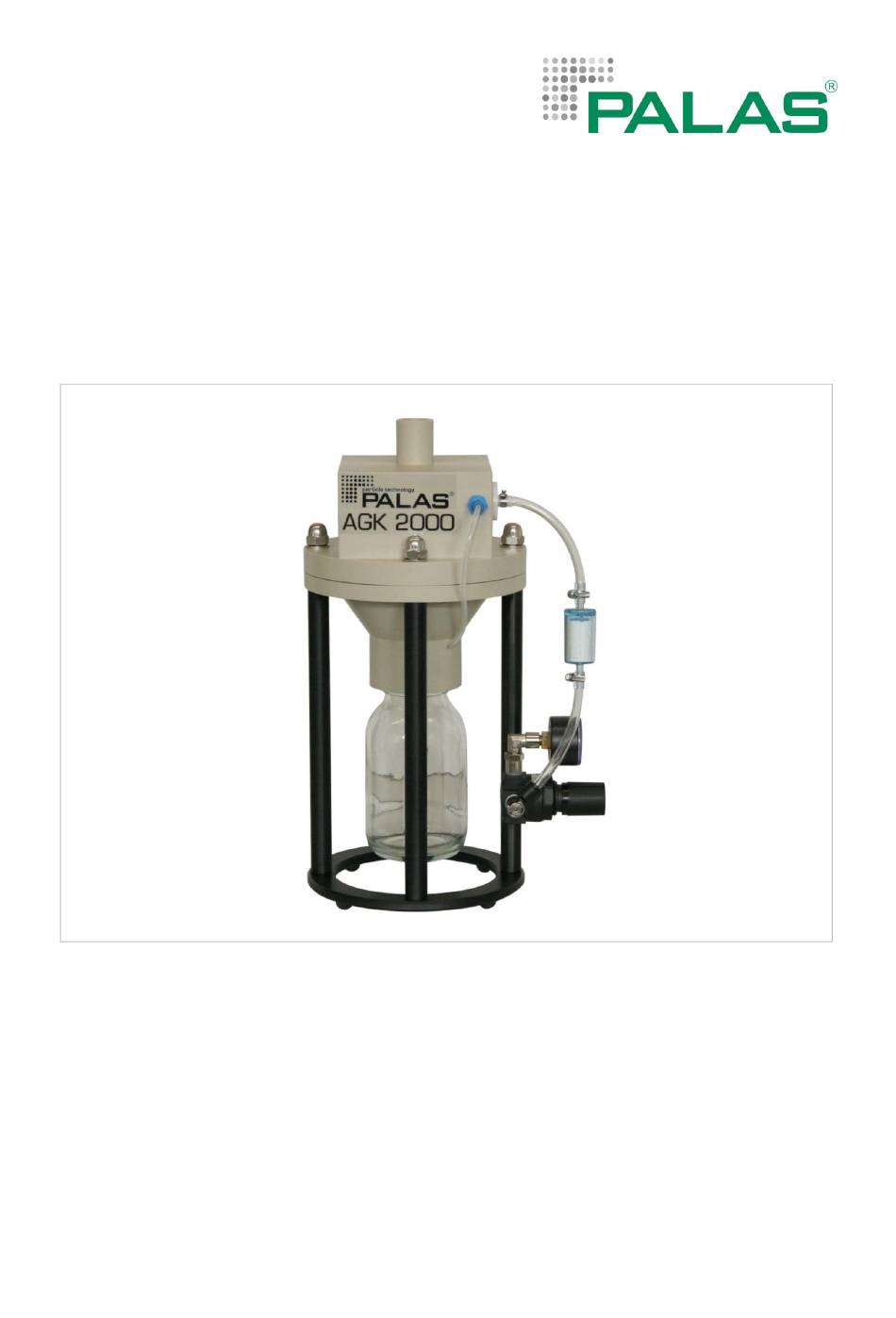

- Seite 1 Aerosolgenerator 2000 Bedienungsanleitung Für fachkundige Nutzer V 2.0 5935-de_V2.0_09/19...
- Seite 2 Urheberrecht An allen in dieser technischen Unterlage festgelegten Informationen sowie an den von uns zur Verfügung gestellten Zeichnungen und technischen Beschreibungen behält sich die Palas GmbH alle Eigentums- und Urheberrechte vor. Eine Vervielfältigung oder Weitergabe an Dritte ist ohne unsere vorherige schriftliche Erlaubnis nicht gestattet.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Zu dieser Anleitung ................... 5 Funktion der Anleitung ................5 Zielgruppe der Anleitung ................5 Gültigkeit der Anleitung ................5 Aufbewahrung der Unterlagen ..............5 Darstellungsregeln ..................5 Zu Ihrer Sicherheit ..................... 7 Gefahren und Sicherheitshinweise ............7 Warnhinweise .................... - Seite 4 Inhaltsverzeichnis Verpackung, Lagerung und Transport ............25 Verpackung....................25 Lagerung ....................25 Transport ....................25 Entsorgung ...................... 26 Ersatzteile ......................27 10 Technische Daten .................... 28 11 Literatur ......................29 5935-de_V2.0_09/19...
-
Seite 5: Zu Dieser Anleitung
1 Zu dieser Anleitung Zu dieser Anleitung Funktion der Anleitung Diese Anleitung informiert Sie über den Aerosolgenerator AGK 2000. Sie finden unter anderem Informationen zu: • Sicherheit • Funktionsweise • Betrieb • Bedienung • Wartung Zielgruppe der Anleitung Diese Anleitung richtet sich an fachkundige Nutzer, die aufgrund ihrer fachlichen Ausbildung oder Erfahrung mit Tätigkeiten im Bereich der... - Seite 6 1 Zu dieser Anleitung Verweis auf Seitenzahl [▷32] Beispiel: Für weitere Informationen, siehe Kapitel „Technische Daten [▷12]“ 5935-de_V2.0_09/19...
-
Seite 7: Zu Ihrer Sicherheit
Einsatzort übereinstimmt. 8. Sind am Gerät Beschädigungen zu erkennen, darf das Gerät aus Sicherheitsgründen auf keinen Fall in Betrieb genommen werden! Bitte halten Sie in diesem Fall Rücksprache mit Palas (Tel.: 0721/96 213-0). Sicherheitshinweise am Gerät 1. Entfernen oder verdecken Sie niemals die Aufkleber mit den Sicherheitshinweisen am Gerät. -
Seite 8: Aufbau Der Warnhinweise
2 Zu Ihrer Sicherheit Aerosole Aerosole können gesundheitsgefährdend sein. Daher sollten sie keinesfalls inhaliert werden. Darüber hinaus kann es notwendig sein, Schutzbekleidung anzulegen. Es sind die einschlägigen Normen und Sicherheitsbestimmungen zu beachten. Warnhinweise Die Warnhinweise in dieser Anleitung sind mit Piktogrammen und Signalwörtern hervorgehoben. -
Seite 9: Warnhinweise Am Gerät
2 Zu Ihrer Sicherheit 2.2.1 Warnhinweise am Gerät Auf der Rückseite des Geräts befindet sich ein Warnaufkleber. Bedeutung der Piktogramme Vor dem Öffnen des Gehäuses Netzstecker ziehen. Vor der Inbetriebnahme Bedienungsanleitung lesen. Vorschriften Beachten Sie die nachfolgenden Vorschriften und Richtlinien: Rechtliche Vorgaben •... -
Seite 10: Produktbeschreibung
Gerät nur sach- und bestimmungsgemäß, um Gefahren für sich selbst oder Dritte sowie Schäden am Gerät und an anderen Sachwerten zu vermeiden. Der Aerosolgenerator AGK 2000 wird eingesetzt um Suspensionen, z. B. NaCl oder KCl, sowie reine Flüssigkeiten zu dispergieren, d.h. in einen Luftgetragenen Zustand zu bringen. -
Seite 11: Funktionsbeschreibung
3 Produktbeschreibung Funktionsbeschreibung Mit dem Aerosolgenerator AGK 2000 können Flüssigkeiten und Kaliumchlorid- Lösungen durch eine Zweistoffdüse zerstäubt werden. Die folgende Abbildung zeigt eine schematische Anordnung der Generatorkomponenten. Schematische Darstellung des Aerosolgenerators Aerosol Zyklon Flüssigkeitsreservoir Druckluft Zweistoff-Düse Die Druckluft wird über ein einstellbares Druckminderventil einer Zweistoffdüse zugeführt. -
Seite 12: Gerätebeschreibung
Zweistoffdüse ab. Mit zunehmendem Volumenstrom bzw. Vordruck verschiebt sich die Abscheidegrenze zu kleineren Partikeldurchmessern. Grundsätzlich können reine Flüssigkeiten, Lösungen oder Suspensionen mit dem AGK 2000 zerstäubt werden. Während das Aerosol bei reinen Flüssigkeiten mit geringem Dampfdruck nach dem Verlassen des Zyklons praktisch keine Veränderungen mehr erfährt, verdampfen bei Lösungen und Suspensionen die leicht flüchtigen... -
Seite 13: Lieferumfang
► Prüfen Sie die Lieferung auf Beschädigungen und auf Vollständigkeit. AGK 2000 Der Aerosolgenerator AGK 2000 besteht aus einer Zweistoffdüse mit nachgeschaltetem Zyklonabscheider, sowie einem Vorratsgefäß. Neben diesen beiden Komponenten sollten folgende Teile vorhanden sein. Die Lieferung umfasst folgende Komponenten: Im Gerät montiert sind:... -
Seite 14: Umgebungsbedingungen
3 Produktbeschreibung Umgebungsbedingungen Die Umgebungsbedingungen beeinflussen die Funktionalität des Geräts. Das Gerät darf nur in trockenen Räumen und bei Zimmertemperatur betrieben werden. Für den Betrieb unter anderen Umgebungsbedingungen wie z. B. in korrosiven oder explosiven Umgebungen, in starken elektrischen oder elektromagnetischen Feldern, in Bereichen mit ionisierender Strahlung sowie in Bereichen mit Schock- und Vibrationsbelastung wird vom Hersteller keine Funktionsgarantie übernommen. -
Seite 15: Optionales Zubehör
Trocknungsstrecke TR 2000 zur Trocknung feuchter Aerosole y-Adapter Beide Varianten der TR 2000 werden einfach auf den Ausgang des AGK 2000 aufgesteckt und mit dem Y-Adapter und Zusatzschlauch wird der zweite Volumenstrom für die TR 2000 angeschlossen. Dieser Y-Adapter wird zwischen dem Filter und der Düse platziert. -
Seite 16: Betrieb Und Einstellungen
Für Defekte, die durch den Anschluss an eine Druckluftversorgung mit zu hohem Druck oder mangelhafter Luftqualität verursacht werden, übernimmt der Hersteller keine Haftung! Der Aerosolgenerator AGK 2000 ist zum Anschluss an eine Druckluftversorgung mit einem Maximaldruck von 7 bar (absolut) ausgelegt. Beachten Sie Folgendes: •... -
Seite 17: Befüllung Des Flüssigkeitsbehälters
4 Betrieb und Einstellungen Befüllung des Flüssigkeitsbehälters Anmerkung Das Gefäß sollte nicht weiter als bis etwa zu zwei Drittel seiner Höhe gefüllt werden. Die von der Düse angesaugte Flüssigkeitsmenge ist in geringem Maße von der Ansaughöhe und damit vom Füllstand des Gefäßes abhängig. Bei sehr hohen Anforderungen an die Konstanz und Reproduzierbarkeit des Partikelmassenstroms empfiehlt es sich daher, den Flüssigkeitsbehälter in kürzeren Zeitabständen (z.B. -
Seite 18: Aerosolerzeugung
Massenstrom, werden durch den Düsenvordruck stark beeinflusst. Der erzeugte Massenstrom wird bei Kaliumchlorid-Lösungen zusätzlich durch die Kaliumchloridkonzentration beeinflusst. Nachfolgend ist der Volumenstrom als Funktion des Düsenvordrucks dargestellt. Zusammenhang zwischen Vordruck und Volumenstrom AGK 2000 Vordruck in bar Zusammenhang zwischen Düsenvordruck und Volumenstrom 5935-de_V2.0_09/19... -
Seite 19: Aerosolsubstanzen
4 Betrieb und Einstellungen Aerosolsubstanzen Der Aerosolgenerator AGK 2000 wurde speziell entwickelt für die Erzeugung von KCl-Aerosolen aus einer Kaliumchlorid-Lösung heraus. Prinzipiell ist der Generator auch für die Dispergierung von reinen Flüssigkeiten und Suspensionen geeignet. Um eine Verstopfung der Düse zu vermeiden, reinigen Sie die Düse bei Wechsel der Flüssigkeit gründlich mit einem geeigneten... -
Seite 20: Arbeiten Mit Kcl-Lösungen
Partikelgrößenverteilung. Eine Verringerung der Kaliumchlorid- Konzentration bewirkt eine Verschiebung der erzeugten Partikelgrößenverteilung zu kleineren Partikeldurchmessern hin. Hierbei gilt: • Partikelanzahlverteilung (dlogDp) • Lösung mit 20 Gew.% KCl • 4 bar Vordruck • Messzeit 1 Minute • Messsystem Palas PCS-2000 5935-de_V2.0_09/19... - Seite 21 4 Betrieb und Einstellungen D [µm] q0 (Dp) Q0 (Dp) 0,255 1286 0,0366 0,5850 0,0366 0,294 4726 0,1344 2,1499 0,1709 0,340 5038 0,1432 2,2918 0,3142 0,392 4620 0,1314 2,1017 0,4455 0,453 3742 0,1064 1,7023 0,5519 0,523 2972 0,0845 1,3520 0,6364 0,604 2308...
-
Seite 22: Reinigung Des Generators
4 Betrieb und Einstellungen Reinigung des Generators Anmerkung Die Kunststoffoberfläche darf nicht verkratzt oder anderweitig beschädigt werden. Die tangentiale Aerosoleinlassbohrung darf nicht durch Stoff- oder Papierabrieb verstopft werden. ► Verwenden Sie ein geeignetes Lösungsmittel sowie einen weichen Lappen oder eine weiche Bürste. Anmerkung Beim Arbeiten mit Lösungen und Suspensionen aus Aerosolsubstanzen, die bei Umgebungstemperatur fest sind (z.B. -
Seite 23: Wartung
Zuwiderhandlung verliert der Kunde seinen Garantieanspruch, außerdem haftet Palas nicht für Schäden, die daraus entstehen. Bitte kontaktieren Sie bei Problemen mit dem Aerosolgenerator AGK 2000 die Palas GmbH (Tel.: 0721/96 213-0). Die regelmäßige Wartung des Geräts verlängert die Lebensdauer und erhöht die Betriebssicherheit. -
Seite 24: Störungen
Ultraschallbad zu reinigen. Für weitere Informationen, siehe Kapitel „Reinigung des Generators [▷22]“. Bei anderen Problemen kontaktieren Sie bitte direkt Palas, falls ein Problem andauern sollte oder nicht durch Informationen aus den untenstehenden Abschnitten gelöst werden kann:... -
Seite 25: Verpackung, Lagerung Und Transport
Verpackung Bitte heben Sie die Originalverpackung auf. Sie eignet sich am besten, falls das Gerät zur Wartung oder Neukalibrierung an Palas zurückgeschickt und hierfür verpackt werden muss. Wenn Sie keine Originalverpackung mehr haben, verwenden Sie eine Verpackung, die das Gerät gegen Beanspruchungen während des Transports sicher schützt. -
Seite 26: Entsorgung
8 Entsorgung Entsorgung Wenn der Aerosolgenerator AGK 2000 das Ende ihrer Lebenszeit erreicht hat, kontaktieren Sie bitte Palas (0721-96213-0) für eine ordnungsgemäße Entsorgung. Transport- verpackungen Sie können die Transportverpackungen über Sammelstellen entsorgen. ► Beachten Sie die geltenden nationalen Vorschriften. Gerät und Zubehöre... -
Seite 27: Ersatzteile
9 Ersatzteile Ersatzteile Folgende Ersatzteile stehen für den AGK 2000 zur Verfügung: • Dispergierdüse • Feinfilter • Schlauchadapter • Vorratsglas ► Verwenden Sie ausschließlich Original-Ersatzteile. 5935-de_V2.0_09/19... -
Seite 28: Technische Daten
10 Technische Daten Technische Daten Aerosolsubstanz KCl-Lösungen und verschiedene andere Lösungen und Suspensionen, sowie DEHS, DOP, Paraffinöl und andere harzfreie Öle Generatormaterial Kunststoff – POM (Delrin) Zweistoffdüse Zyklon PP-Polypropylen • Silikon – Kautschuk Dichtungen • Viton • NBR Buna N (Acrylnitrit) Flüssigkeitsbehälter Glas Volumenstrom... -
Seite 29: Literatur
11 Literatur Literatur VDI 3491, Blatt 5, Messen von Partikeln, Herstellen von Prüfaerosolen aus Farbstofflösungen mit Düsenzerstäubern, VDI-Handbuch Reinhaltung der Luft, Band 4. Mölter, W. Schnell und automatisch mit Komplett-Prüfstand Reinraumtechnik 3-4 (1988). Mölter, W.; Helsper, C.; Kaminski, S. Automatisierter Test von Luftfiltermedien für Hochleistungsschwebstoffilter und Entstaubungsfilter, Staub-Reinhaltung der Luft Bd. - Seite 30 Palas GmbH Greschbachstraße 3 b 76229 Karlsruhe Germany Tel.: +49 721 96213-0 Fax: +49 721 96213-33 www.palas.de mail(at)palas.de...
