Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses LED-Außenstrahlers. Er ist
spritzwassergeschützt und somit bestens für die Montage im
Außenbereich geeignet. Das Licht schaltet sich nach Einbruch
der Dunkelheit ein, wenn der Erkennungsberich betreten wird
und bietet Ihnen damit zusätzliche Sicherheit in Ihrem Heim.
Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch
und beachten Sie die aufgeführten Hinweise und Tipps zum
optimalen Einsatz des LED-Außenstrahlers.
Lieferumfang
•
LED-Außenstrahler mit Bewegungssensor
•
Befestigungsmaterial (Schrauben und Dübel)
•
Abdeckkappe für den Bewegungssensor
•
Eckhalterung
•
Bedienungsanleitung
Zusätzlich benötigt
• Werkzeug zur Wandmontage
Technische Daten
Stromversorgung 220-240 V/AC 50/60 Hz
Leistungsaufnahme 30 Watt
Schutzklasse IP65
Erfassungswinkel 220°
Reichweite bis 10 m
Ansprechschwelle 3 - 2000 Lux einstellbar
Erkennung Bewegungs-
0,6 - 1,5 m/s
geschwindigkeit
Lichtstrom 2200 Lumen
Betriebstemperatur -20 °C bis +40 °C
Leuchtdauer 10 (±3) Sekunden -
15 (±2) Minuten
Abstrahlwinkel Neigung 125° einstellbar
Schwenk 180° einstellbar
Montagehöhe 1,80 - 2,50 m
Material Kunststoff
Maße 225 x 199 x188 mm
Gewicht 700 g
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
LED-Außenstrahler
mit Bewegungssensor
① ② ③

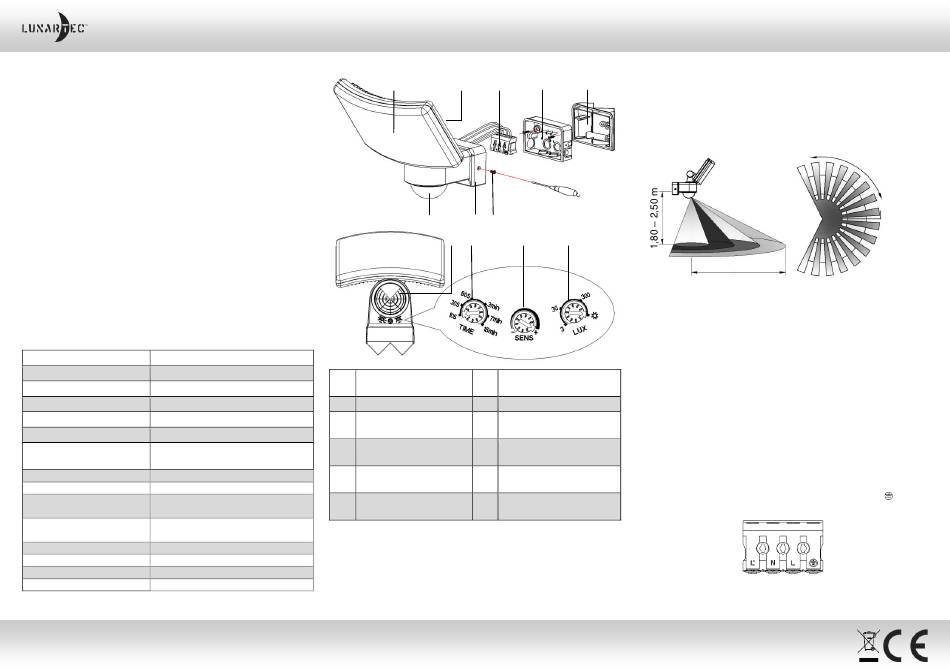

Produktdetails
⑥ ⑦ ⑧
⑨ ⑩
Dreh- und Kippgelenk
1 LED-Strahler 2
(nicht sichtbar)
3 Anschlussklemmen 4 Montageplatte
Bewegungssensor mit
5 Eckhalterung 6
Abdeckkappe
Befestigungsschraube
7 Anschlusskasten 8
(links und rechts)
Abdeckkappe für
9 10 Zeiteinstellknopf TIME
Bewegungsensor
Empfindlichkeits- Helligkeitseinstellknopf
11 12
Einstellknopf SENS
LUX
Bedienungsanleitung – Seite 1
④ ⑤
Inbetriebnahme
Vor der Inbetriebnahme muss der LED-Außenstrahler an der
gewünschten Stelle an der Wand montiert werden. Die
Montagehöhe sollte 1,80 bis 2,50 m betragen. Der
Erfassungswinkel beträgt bis zu 220° bei einer Reichweite von
bis zu 10 m. Die Erkennung der Bewegung erfolgt bei
Geschwindigkeiten von 0,6 bis 1,5 m/s.
⑪ ⑫
Der Montageort sollte sich auch an einer vor der Witterung
geschützten Stelle befinden. Hierzu muss an dieser Stelle ein
Stromanschluss vorhanden sein. Wenden Sie sich im Zweifel an
einen Elektriker, um die Installation vorzunehmen.
1. Schalten Sie zunächst am Sicherungskasten den Strom für
den Anschluss ab.
2. Lösen Sie die beiden Befestigungsschrauben (8) des
Anschlusskastens (7) an den Seiten des LED-Außenstrahers
und nehmen Sie die rückseitige Montageplatte ab. Die
Montageplatte hat eine umlaufende Silikondichtung und ist
daher etwas schwergängig. Auch die Durchführungen für die
Befestigungsschrauben und das Anschlusskabel sind mit
Dichtungen versehen.
3. Ziehen Sie das Anschlusskabel durch eine der Öffnungen an
der Rückseite oder an den Seiten und schließen Sie es an.
Der Nullleiter muss an der Klemme N und das stromführende
Kabel an der Klemme L angeschlossen werden. Die Erde wird
an der Klemme angeschlossen, die mit dem Symbol
gekennzeichnet ist.
4. Altenativ können Sie auch mehrere LED-Außenstrahler ohne
Sensor in Reihe schalten. In diesem Fall ist der LED-
© REV1 – 29.07.2020 – DD/EX: MX//TS
NX-4775-675
220°
max. 10 m
10 m
