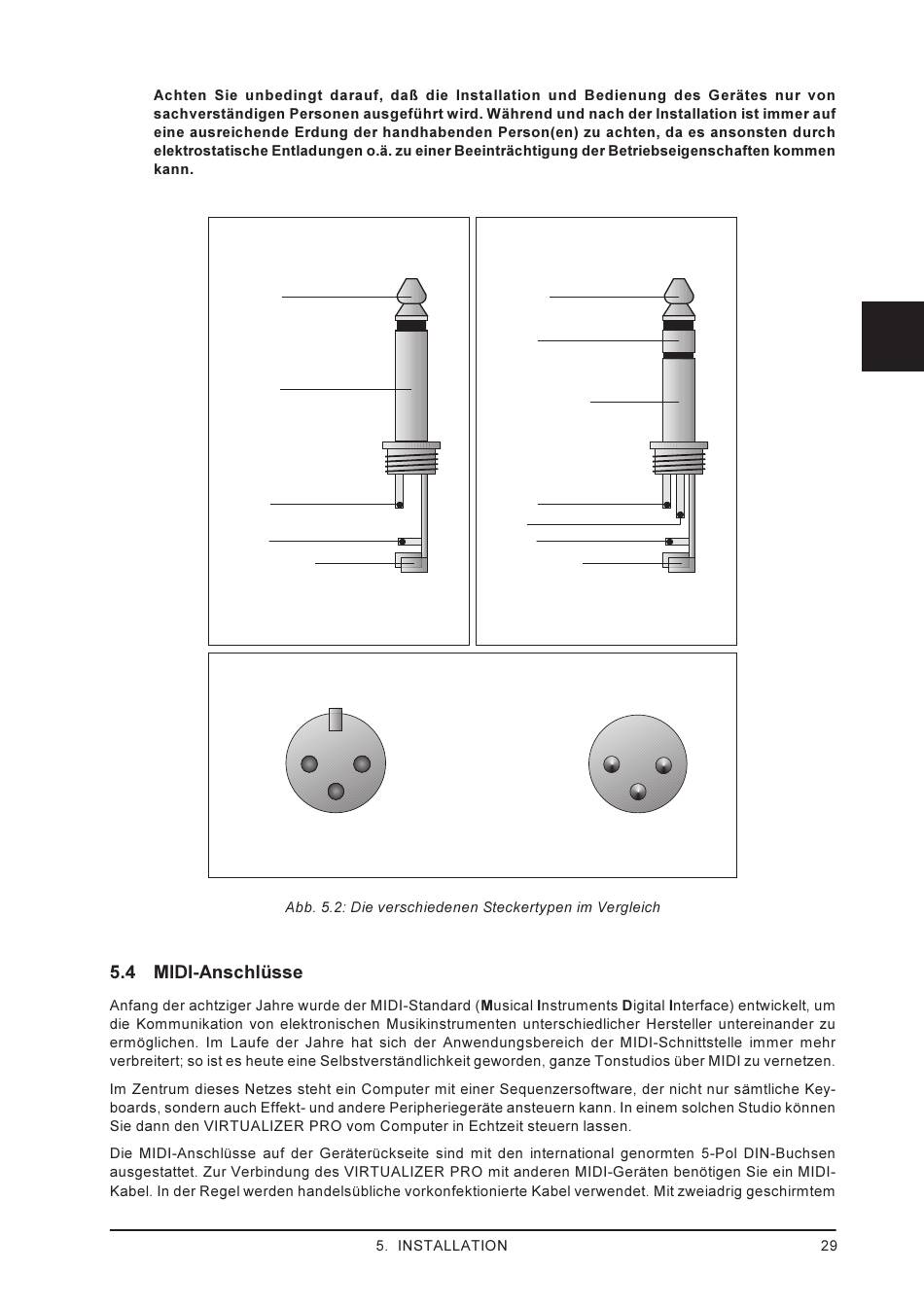

Unsymmetrischer Betrieb
mit Mono-Klinkenstecker
Spitze =
Signal
Schaft =
Masse / Schirm
Spitze
Schaft
Zugentlastung
Eingang
Symmetrischer Betrieb mit XLR-Verbindungen
2 1
1 = Masse / Schirm
2 = heiss (+)
3 = kalt (-)
3
Bei unsymmetrischem Betrieb müssen Pin 1 und Pin 3 gebrückt werden.
Symmetrische Betriebsart
mit Stereo-Klinkenstecker
Spitze =
heiss (+)
Ring =
kalt (-)
Schaft =
Masse / Schirm
Spitze
Ring
Schaft
Zugentlastung
Beim Übergang von symmetrischer zu unsym-
metrischer Betriebsart müssen Ring und Schaft
des Stereo-Klinkensteckers gebrückt werden.
1 2
3
Ausgang
