Installationsanleitung für den Aktiven PROFIBUS DP Terminator T1 (Deutsch) Bestellnummer: 101-00211A
Einführung
Der T1 Terminator dient zur zuverlässigen aktiven Terminierung von RS-485 PROFIBUS-Netzwerken. Durch Verwendung dieser
Komponente ist es möglich, Geräte abzuschalten, zu entfernen oder auszutauschen, ohne die Buskommunikation zu stören. Dies
trifft besonders für die Geräte am Ende der PROFIBUS-Segmente zu.
Einige spezielle Merkmale machen den T1 zu einer sehr nützlichen Infrastrukturkomponente; er besitzt eine redundante
Stromversorgung, und er verfügt über Diagnose-LEDs, um den Status der einzelnen Stromversorgungen anzuzeigen. Er ist
außerdem mit einer zusätzlichen DB9-Buchse ausgestattet, um ProfiTrace oder andere Wartungs-/Engineering-Tools anschließen
zu können. Der DB9-Anschluss kann auch als primäre Busverbindung benutzt werden, falls die Umstände dies erfordern.
Der T1 Terminator kann auf einer Standard-DIN-Hutschiene montiert werden.
Installationsanleitung
Installationsort
Der T1 Terminator kann in jedem nicht explosionsgefährdeten Bereich installiert werden, der für IP 20 (DIN 40 050) geeignet ist und
o
den vorgeschriebenen Temperaturbereich von −20 bis +60 Celsius aufweist.
Ausrichtung
Der T1 Terminator kann in jeder Lage montiert werden; es wird aber empfohlen, das Gerät so zu installieren, dass sich der grüne
PROFIBUS-Anschluss unten befindet. Bei dieser Ausrichtung fällt es leichter, die Statusanzeige abzulesen und am DB9-Anschluss
Messungen durchzuführen.
Montage und Demontage

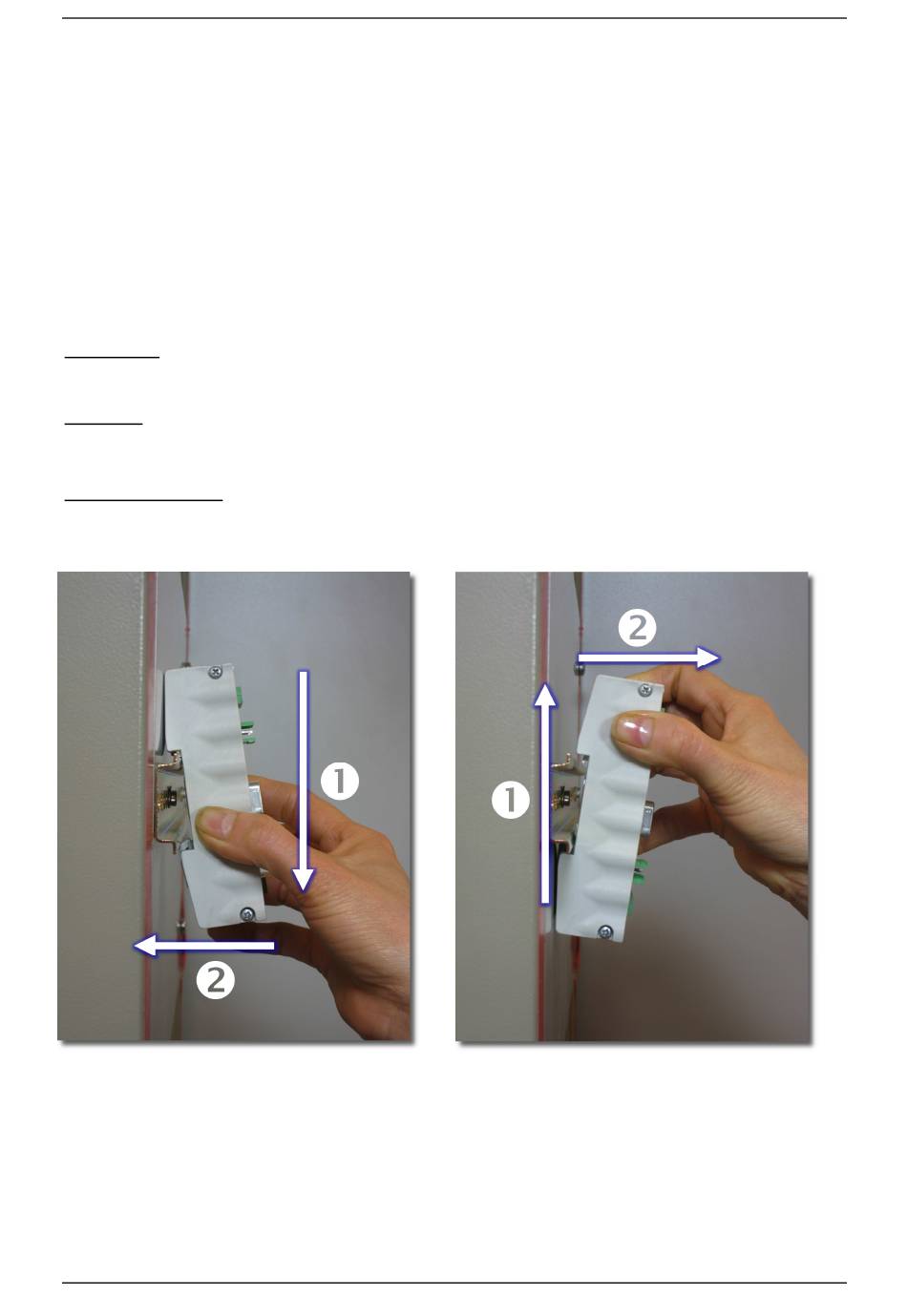

Der T1 Terminator muss auf einer 35-mm-DIN-Schiene mit mindestens 60 mm Breite montiert werden. Abb. 2 und Abb. 1 zeigen die
Montage und Demontage des T1 an/von der DIN-Schiene.
Abb. 2 Montage: nach unten ziehen und aufdrücken. Abb. 1 Demontage: nach oben schieben und abziehen.
