FHF MRST30 Betriebsanleitungen

Copyright © FHF Bergbautechnik GmbH & Co. KG 05.2007 Technische Änderungen vorbehalten.
Funkstation Typ MRST 3...
Bestelldaten
Bezeichnung
Funkstation 1080 x 1080 mm
(Stahlblech / nr St)
Funkstation 700 x 700 mm
(Stahlblech / nr St)
Funkstation 700 x 500 mm
(Stahlblech / nr St
Funkstation 700 x 315 mm
(Stahlblech / nr St)
Funkstation 500 x 315 mm
(Stahlblech / nr St)
Funkstation 315 x 248 mm
(Stahlblech / nr St)
Funkstation 400 x 405 x 165 mm
(Kunststoffgehäuse)
Funkstation 650 x 250 x 120 mm
(Kunststoffgehäuse)
Funkstation 400 x 250 x 120 mm
(Kunststoffgehäuse)
Funkstation 360 x 160 x 90 mm
(Kunststoffgehäuse)
Funkstation 260 x 160 x 90 mm
(Kunststoffgehäuse)
• Übertragung von Sprache, Signalen und Prozessdaten
• Geringes Gewicht
• Robuste Konstruktion
• Zündschutzart: I M2 EEx ib I
Aufbau

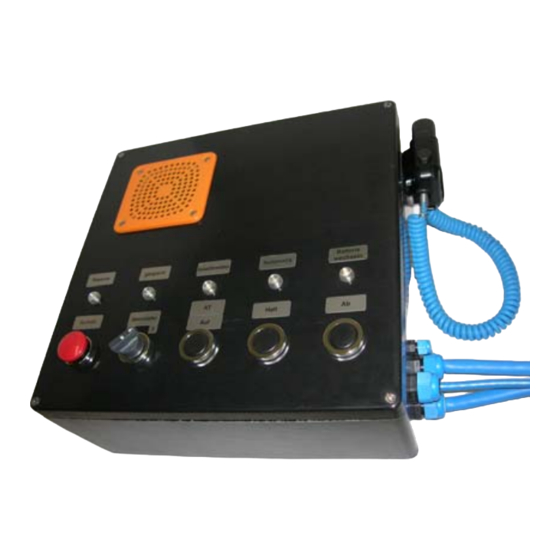

Die Funkstation Typ MRST3.. wird in
unterschiedlichen Ausbaustufen zur
Übertragung von Sprache, Signalen
und Prozessdaten innerhalb schlagwet-
tergefährdeter Bereiche eingesetzt.
Es können damit je nach Ausrüstung
und Aufbau die Anwendungen „Elekt-
ronischer Schachthammer",
Anlage" und „Korb – Steuer- und
Überwachungsgerät" realisiert werden.
Die Funkstation entspricht der Zünd-
schutzart EEx ib I, Kategorie I M2.
Das Gehäuse der Funkstation MRST3..
ist aus 2 -3mm starkem Stahlblech
gefertigt, blau lackiert / pulverbe-
schichtet und in der Schutzart IP54
gem. IEC 529 ausgeführt. Als Gehäu-
sewerkstoff ist ebenfalls nicht rosten-
der Stahl (nrSt) lieferbar. In den Ge-
häusedeckel kann eine aus Zweischei-
ben-Sicherheitsglas bestehende Schau-
Typ
MRST30.
MRST31.
MRST32.
MRST33.
MRST34.
MRST35.
MRST30
MRST31
MRST32
MRST33
MRST34
scheibe eingebaut sein. Die Funkstati-
onen im Stahlblech / nr St Gehäuse
sind durch eine dreistellige Zählnum-
mer gekennzeichnet (z.B. MRST341).
Bei den Varianten MRST30 bis
MRST34 besteht das Gehäuse (abwei-
„FTS chend von den anderen Baugrößen)
aus Kunststoff (Polyester, Farbe :
schwarz, Oberflächenwiderstand
109Ω, Hersteller: Fa. Bartec, Zul.:
IBExU 01 ATEX 1042 U). Bei diesen
Varianten entfällt die Schauscheibe im
Gehäusedeckel. Die Funkstationen im
Kunststoffgehäuse sind durch eine
zweistellige Zählnummer
zeichnet (z.B. MRST30).
Hinter der eigentlichen Typenbezeich-
nung können bei Bedarf Buchstaben
für die rein funktionale Kennzeich-
nung angeführt werden ( SchT = Elekt-
ronischer Schachthammer, FTS = FTS
Artikel – Nr.
xxx xxx xx AX
xxx xxx xx AX
xxx xxx xx AX
xxx xxx xx AX
xxx xxx xx AX
xxx xxx xx AX
xxx xxx xx AX
xxx xxx xx AX
xxx xxx xx AX
xxx xxx xx AX
xxx xxx xx AX
≤
gekenn-
Seite 1
