revolt NC-5561 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses digitalen Energiekosten-
Messers, mit dem Sie ganz einfach Ihren Stromverbrauch und
Ihre Energiekosten im Blick behalten.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihren neuen
Energiekosten-Messer optimal einsetzen können.
Lieferumfang
Energiekosten-Messer

Bedienungsanleitung

Technische Daten
Stromversorgung 230 V, 50 Hz
Max. Belastbarkeit 3.680 W (230 V, 16 A)
Betriebsstrom Max. 16 A
Spannungsbereich 150 ‒ 276 V
Leistungs-Anzeigebereich 0,1 ‒ 3.680 Watt
Leistungsgenauigkeit ± 2 %
Spannungs-Anzeigebereich 200 ‒ 276 V
Spannungsgenauigkeit ± 1 %
KWh-Anzeigebereich 0 ‒ 9.999 kWh
Kosten-Anzeigebereich 0 ‒ 9.999 €
Stromtarif-Einstellbereich 0 ‒ 99,99 €/kWh
Messeinheiten W, V, KWh, €
IP-Klasse IP20
Display-Größe 5,1 cm / 2" Diagonale
Maße 47 x 113 x 84 mm
Gewicht 118 g
Kundenservice:
DE : +49 (0)7631-360-350 | CH: +41 (0)848-223-300 | FR: +33 (0)388-580-202
Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen

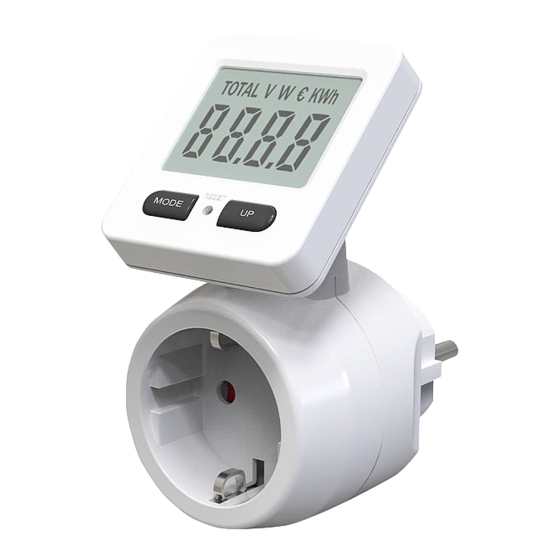

Digitaler Energiekosten-Messer mit 180° drehbarem Display
bis 3.680 Watt
Produktdetails
1
2
3
1. Mode-Taste
2. Reset-Taste
3. Up-Taste
Inbetriebnahme
Stecken Sie den Energiekosten-Messer in eine leicht
zugängliche Steckdose. Schließen Sie das Gerät an, das Sie
messen wollen, und schalten Sie es ein. Drehen Sie das Display
in die gewünschte Position.
ACHTUNG!
Stecken Sie nicht zwei oder mehrere
Energiekosten-Messer hintereinander! Verbinden
Sie nur Geräte mit dem Energiekosten-Messer,
deren Stromstärke 16 A und deren
Leistungsaufnahme 3.680 W nicht übersteigt.
Stellen Sie immer sicher, dass das zu messende
Gerät korrekt in den Energiekosten-Messer
eingesteckt ist.
HINWEIS:
Der Energiekosten-Messer ist nur zur Verwendung in
trockenen Räumen geeignet. Betreiben Sie ihn nie
abgedeckt.
Bedienungsanleitung – Seite 1
Verwendung
Anzeige der Messwerte
1. Drücken Sie wiederholt die "Mode"-Taste, um sich die Volt-
und die Watt-Werte anzeigen zu lassen (Spannung und
Leistungsaufnahme).
2. Drücken Sie wiederholt die "Up"-Taste, um sich folgende
Werte anzeigen zu lassen: Total €, Total KWh, €/ KWh
(Stromkosten, Energieverbrauch, eingestellter Strompreis pro
Kilowattstunde)
Einstellen des individuellen Stromtarifs
HINWEIS:
Das Messgerät verfügt über keinen Akku. Es muss
daher mit einer Steckdose verbunden sein, damit Sie
Einstellungen vornehmen können. Es besitzt jedoch
einen Stromausfall-Schutz. Bei einem Stromausfall
werden alle Daten automatisch gespeichert.
1. Drücken Sie die "UP"-Taste bis das Display € KWh 0,00
anzeigt.
2. Halten Sie nun die "Mode"-Taste gedrückt bis die Zahl blinkt.
Sie sind nun im Einstellungs-Modus und können die
blinkende Zahl einstellen.
3. Drücken Sie so lange die "Up"-Taste bis Sie die gewünschte
Zahl erreichen. Drücken Sie dann die "Mode"-Taste, um die
Zahl zu speichern und zur nächsten Zahl zu gelangen.
Wollen Sie die erste Zahl nicht verändert, drücken Sie direkt
die "Mode"-Taste. Verfahren Sie so bis Sie alle Zahlen
eingestellt haben. Wenn Sie länger keine Eingabe
vornehmen, kehrt das Gerät automatisch zum Startbildschirm
zurück.
4. Um die Einstellung des Stromtarifs zu beenden, drücken Sie
die "Mode"-Taste.
Zurücksetzen auf Werkseinstellung
Zeigt das Display eine unnormale Anzeige, reagieren die Tasten
nicht oder wollen Sie die gespeicherten Daten löschen, dann
setzen Sie das Gerät auf die Werkseinstellungen zurück.
Drücken Sie dazu mit einem spitzen Gegenstand, z.B. einer
Büroklammer, die "Reset"-Taste.
Reinigung
Ziehen Sie den Energiemesser aus der Steckdose und reinigen
Sie ihn mit einem trockenen Tuch.
© REV2 – 09.07.2020 – CR/CR//RM
NC-5561-675
