LCD-KIT1 (PT144-148)
Ce support convient aux téléviseurs à écran plat jusqu'à 75kg.
Avertissements : Veillez à ce qu'il ne manque aucune pièce. Ne jamais utiliser
de pièces défectueuses. Une mauvaise installation peut provoquer des
dommages ou des blessures.
Le matériel fourni convient au montage sur un mur en béton. Si vous ne
connaissez pas la nature de votre mur, consultez un spécialiste.
Attention : Ne pas installer sur un mur en placo, ni creux.

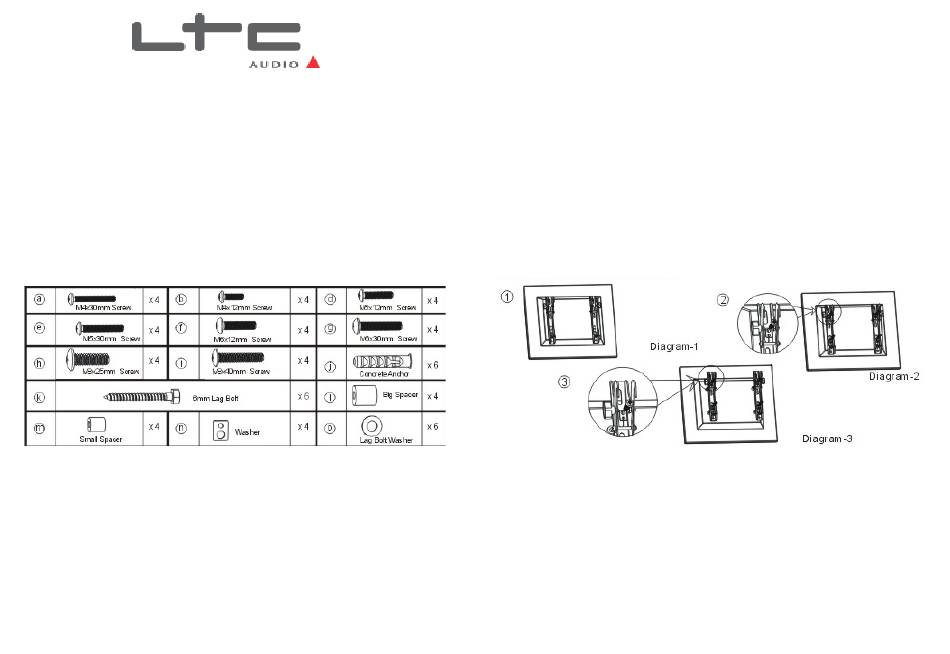

Matériel de montage fourni :
Les pièces fournies ne conviennent qu'au montage de ce support. Ne pas
utiliser d'autres pièces. Si une pièce manque ou est défectueuse, consultez un
spécialiste.
Fixation des bras sur l'écran
Important ! Apportez le plus grand soin à cette partie de l'installation. Si
possible, évitez de coucher votre écran sur la face avant afin de ne pas
l'endommager. Note : Le kit est fourni aves des vis de différents diamètres afin
d'accommoder une grande variété d'écrans. Attention : Tout le matériel fourni
sera utilisé.
© Copyright 2010 LOTRONIC SA
A
A
L
L
F
F
I
I
X
X
E
E
P
P
O
O
U
U
R
R
E
E
C
C
R
R
A
A
N
N
L
L
C
C
D
1. Déterminez la bonne longueur de la vis à utiliser avec votre écran en
examinant le dos de votre écran.
A. Si votre écran possède un dos plat, vous allez utiliser l'une des vis plus
courtes.
B. Si votre écran possède un dos creux ou incurvé, vous allez utiliser une
vis plus longue avec une entretoise.
2. Déterminez le bon diamètre à utiliser en essayant une vis après l'autre du kit
D
fourni. Ne pas forcer. Si vous sentez une résistance, n'insistez pas et utilisez un
diamètre plus petit.
3. Fixez les bras au dos de votre écran à l'aide des vis sélectionnées et des
rondelles correspondantes.
A. Si vous utilisez les vis M4 ou M5, vous allez utiliser le petit trou de la rondelle
« n ». Si vous utilisez les vis M6, vous devez utiliser le grand trou de la rondelle
« n ».
B. Si vous utilisez une des vis plus longues sur un écran avec un dos incurvé,
vous allez également utiliser une entretoise. Utilisez les petites entretoises pour
les vis M4 et M5 et les plus grosses pour les vis M6 et M8.
4. Assurez-vous que toutes les vis sont bien fixées et ne les serrez pas trop
forts.
5. Les têtes doivent être dirigées vers l'extérieur du téléviseur.
Montage de la plaque murale sur du bois
Important ! Pour des raisons de sécurité, le montage doit se faire sur 2
montants en bois espacés d'au moins 40cm.
1. A l'aide d'un détecteur, localisez deux montants en bois dans le mur.
2. Appliquez la plaque contre le mur et mettez-la à niveau à l'aide d'un
niveau à bulle.
3. Marquez les emplacements (deux par montant) sur le mur à l'endroit où
vous voulez fixer l'écran.
4. Retirez la plaque murale et percez un trou de 4mm sur chaque montant.
© Copyright 2010 LOTRONIC SA
