Inhaltszusammenfassung für CAB CU Serie

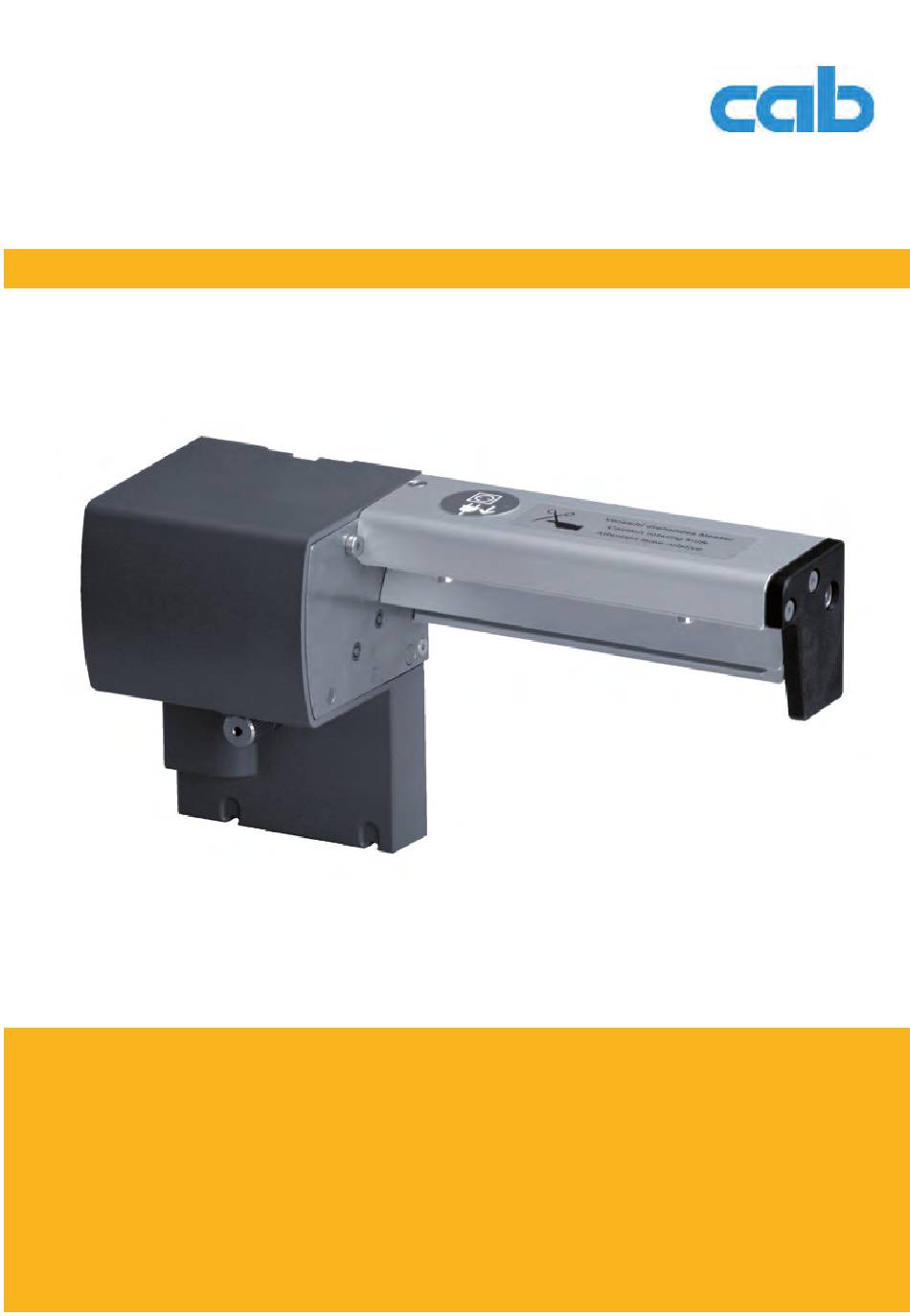

- Seite 1 Bedienungsanleitung Schneidemesser CU-Serie...
- Seite 2 Teilen zu anderen Zwecken als der Verfolgung der ursprünglichen bestimmungsge- mäßen Verwendung erfordert die vorherige schriftliche Genehmigung der cab. Redaktion Bei Fragen oder Anregungen bitte an cab Produkttechnik GmbH & Co KG Adresse Deutschland wenden. Aktualität Durch die ständige Weiterentwicklung der Geräte können Abweichungen zwischen der Dokumentation und dem Gerät auftreten.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ..................4 Hinweise ..................4 Bestimmungsgemäßer Gebrauch ............ 4 Sicherheitshinweise .................5 Umwelt .....................6 Technische Daten ................6 Montage ..................8 Montage der Auffangbox ..............8 Montage des Schneidemessers ............9 Druckerkonfiguration ..............10 Material einlegen ................12 Betrieb ..................12 Standardbetrieb ................12 Betrieb ohne Abdeckbleche ............13 Betrieb mit externer Steuerung ............14 Wartung ..................15 Reinigung ..................15... -
Seite 4: Einleitung
Einleitung 1.1 Hinweise Wichtige Informationen und Hinweise sind in dieser Dokumentation folgender- maßen gekennzeichnet: Gefahr! Macht auf eine außerordentliche große, unmittelbar bevorstehende Gefahr für Gesundheit oder Leben aufmerksam. Warnung! Weist auf eine gefährliche Situation hin, die zu Körperverletzungen oder zu Schäden an Sachgütern führen kann. Achtung! Macht auf mögliche Sachbeschädigung oder einen Qualitätsverlust aufmerksam. -
Seite 5: Sicherheitshinweise
Einleitung • Das Gerät ist nach dem Stand der Technik und den anerkannten sicher- heitstechnischen Regeln gefertigt. Dennoch können bei der Verwendung Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Beeinträchti- gungen des Gerätes und anderer Sachwerte entstehen. •... -
Seite 6: Umwelt
Einleitung 1.4 Umwelt Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollen. Getrennt vom Restmüll über geeignete Sammelstellen entsorgen. Durch modulare Bauweise des Druckers ist das Zerlegen in seine Bestandteile problemlos möglich. Teile dem Recycling zuführen. ... - Seite 7 Einleitung Für die Schneidemesser CU4 und CU4-I ist optional eine Auffangbox für das geschnittene Material verfügbar. Auffangbox 4 5946995 für Druckertyp für Schneidemesser CU4, CU4-I Materialbreite bis 120 mm Länge geschnittene bis 100 mm Etiketten Stapelhöhe bis 36 mm...
-
Seite 8: Montage
Montage 2.1 Montage der Auffangbox 1. Schrauben (1) lösen. 2. Auffangbox (2) mit Formlöchern an den Schrauben (1) vor der Abreiß- kante bzw. dem Spendeblech einhängen und bis zum Anschlag nach links schieben. 3. Schrauben (1) anziehen. 4. Größe der Auffangbox (2) durch Einstellung des Schiebestücks (3) auf die Größe der Abschnitte anpassen. -
Seite 9: Montage Des Schneidemessers
Montage 2.2 Montage des Schneidemessers Achtung! Vor der Montage oder Demontage des Messer Drucker vom Netz trennen. 1. Schraube (2) lösen. 2. Blende (1) abnehmen. Achtung! Für den Betrieb mit einem A+-Drucker muss am Drucker eine Abreißkante oder ein Spendeblech montiert sein, um die Material- führung zwischen die Klingen des Messers zu gewährleisten. -
Seite 10: Druckerkonfiguration
Druckerkonfiguration Nach der Montage des Messers erkennt der Drucker mit dem Einschalten die neu installierte Baugruppe automatisch. Am Drucker können Einstellungen vorgenommen werden, um ihn für einen konkreten Einsatzfall zu konfigurieren. Bei installiertem Messer erscheint der Konfigurationsparameter "Messer". Hinweis! Ausführliche Informationen zur Druckerkonfiguration Konfigura- tionsanleitung des Druckers Die Parameter zur Konfiguration des Messers befinden sich unter ->... - Seite 11 Druckerkonfiguration Unter Einstellungen -> Druckparameter kann außerdem die Methode der Materialerkennung und die Methode des Rücktransports im Schneidemodus eingestellt werden. Parameter Bedeutung Default Etiketten- Verfahren zur Erkennung des Durchlicht sensor Etikettenanfangs. Durchlicht: Erkennung anhand der Änderung der Transparenz zwischen Etikett und Etikettenlücke.
-
Seite 12: Material Einlegen
Material einlegen Transferfolie und Etiketten nach den Angaben der Drucker-Bedienungs- anleitung einlegen. Das Etikettenmaterial ist im Schneidemodus in ähnlicher Weise wie im Abreißmodus zu behandeln. Material so weit zwischen Druckwalze und Druckkopf durchschieben, dass der Anfang des Streifens zwischen den Klingen des Messers hindurchragt. Betrieb 5.1 Standardbetrieb Der Drucker ist betriebsbereit, nachdem alle Anschlüsse hergestellt und die... -
Seite 13: Betrieb Ohne Abdeckbleche
Betrieb 5.2 Betrieb ohne Abdeckbleche Auf Grund der Materialienvielfalt kann es in seltenen Fällen zu Materialtrans- portproblemen durch die Abdeckbleche kommen. In diesen Fällen können die Abdeckbleche demontiert werden. Warnung! Verletzungsgefahr! Für den Betrieb des Messers ohne Abdeckbleche Ersatzmaß- nahmen zur Gewährleistung der Sicherheit treffen! Hinweis! Bei Anhaftung des Materials durch elektrostatische Aufladung des... -
Seite 14: 14 5 Betrieb
Betrieb 5.3 Betrieb mit externer Steuerung Die CU-I-Messer mit Peripherieschnittstelle ermöglichen zusätzlich zum Standardbetrieb ein "Schneiden auf Anfrage". In dieser Betriebsart ist der Anschluss eines Auslöseschalters oder einer externen Steuerung an der Peripherieschnittstelle des Schneidemessers erforderlich. Hinweis! Voraussetzung für diese Betriebsart ist eine Verbindung von Pin 13 (STA) mit Pin 12 (GND) der Peripherieschnittstelle des Messers (... -
Seite 15: Wartung
Wartung 6.1 Reinigung Warnung! Zur Vermeidung unbeabsichtigter Messerbewegungen Drucker vom Netz trennen. Achtung! Die Klingen des Messers sind scharf! Verletzungsgefahr! 1. Messer vom Drucker demontieren. 2. Schrauben (2,4) lösen und Abdeckbleche (1,3) abnehmen. 3. Staubpartikel mit einem weichen Pinsel oder einem Staubsauger entfernen. - Seite 16 Wartung Hinweis! Wenn mit dem Messer nicht in der Etikettenlücke, sondern direkt durch das Etikettenmaterial geschnitten wird, lagern sich an den Klingen Kleberreste ab. Beim Schneidemodus mit Rücktransport gelangen Kleberpartikel ebenso an die Druckwalze. Druckwalze ( Bedienungsanleitung Drucker) und Klingen des Messers in kürzeren Abständen reinigen.
-
Seite 17: Messerwechsel
Wartung 6.2 Messerwechsel Warnung! Zur Vermeidung unbeabsichtigter Messerbewegungen Drucker vom Netz trennen. 1. Messer demontieren. 2. Abdeckbleche demontieren Abschnitt 6.1. 3. Achse (3) des Rundmessers (2) mit einem Schlitz-Schraubendreher so drehen, dass die Beschriftung (1) des Rundmessers nach unten zeigt. In dieser Stellung ist der Gewindestift (4) am Getriebe von der Messer- Rückseite aus zu erreichen. -
Seite 18: 18 6 Wartung
Wartung 8. Feder (6) und Linearmesser (11) abnehmen. 9. Achse des (neuen) Linearmessers mit der Passscheibe (B) in die Lager- buchse (10) an der Montagewand einsetzen. 10. Feder (6) im entspannten Zustand an den Stiften von Montagewand (9) und Linearmesser (11) einhängen. 13 14 15 11. -
Seite 19: Messer In Grundstellung Bringen
Wartung 6.3 Messer in Grundstellung bringen Nach der Reinigung oder einem Wechsel der Messer müssen das Rundmesser (4) und die Taktscheibe (11) zueinander ausgerichtet werden, um die Messerfunktion zu gewährleisten. 1. Schrauben (1), (3) und (6, Rückseite) vollständig herausdrehen. 2. Verkleidung (2) abnehmen. 3. -
Seite 20: 20 6 Wartung
Wartung 1 - richtig 2 - falsch 3 - falsch 4. Stellung der Taktscheibe (11) prüfen. • Bei korrekter Einstellung steht die Taktscheibe (11) in Stellung 1, d.h. die Kante (10) der Taktscheibe befindet sich im Bereich der Markierung (9). •... -
Seite 21: Peripherieschnittstelle
Peripherieschnittstelle 7.1 Pinbelegung Die CU-I-Messer sind für die Einbindung in einen übergeordneten Steue- rungsablauf mit einer Peripherieschnittstelle ausgerüstet, über die der Schneide-vorgang gesteuert werden kann. Die Schnittstelle besitzt eine 15-polige SUB-D-Buchse (1). Pin 8 Pin 15 Pin 9 Pin 1 Pin Signal Richtung Standardfunktion... -
Seite 22: Erläuterungen Zu Den Signalen
Peripherieschnittstelle 7.2 Erläuterungen zu den Signalen Pin Signal Beschreibung Aktivierung / Aktiver Zustand XSTART Start Zuschalten +24V löst in der Betriebsart „Schneiden auf zwischen Pin 1 Anforderung“ den Druck und das Schneiden und Pin 9 eines Etiketts aus, Voraussetzung für die Auswertung des Si- gnals ist eine Verbindung des Signals STA mit Betriebserde GND. -
Seite 23: Beschaltung Der Eingänge
Peripherieschnittstelle Pin Signal Beschreibung Aktivierung / Aktiver Zustand RXFEH Externer Fehler (Rückleiter) Masse ( 0 V ) Startsignal aktiv Verbindung von Aktivierung des Signals STA schaltet die Pin 13 mit Pin 12 Betriebsart "Schneiden auf Anforderung“ (GND) ein. In diesem Fall wird XSTART ausgewer- tet. -
Seite 24: Beschaltung Der Ausgänge
Peripherieschnittstelle Schaltbeispiel für einen Auslöseschalter : XSTART XFEH XEDG XDNB XEGES RXSTART RXFEH RUEL 7.4 Beschaltung der Ausgänge Alle Ausgänge werden durch Halbleiterrelais realisiert, deren Ausgänge einseitig untereinander verbunden sind. Die gemeinsame Leitung wird als Signal RUEL an den Steckverbinder geführt. Die Schaltfunktion der Ausgänge besteht darin, dass zwischen dem gemein- samen Rückleiter und dem jeweiligen Ausgang ein Kontakt geöffnet bzw. -
Seite 25: Eg - Konformitätserklärung
