Secabo SH7 Bedienungsanleitung Seite 4

Montage und Inbetriebnahme

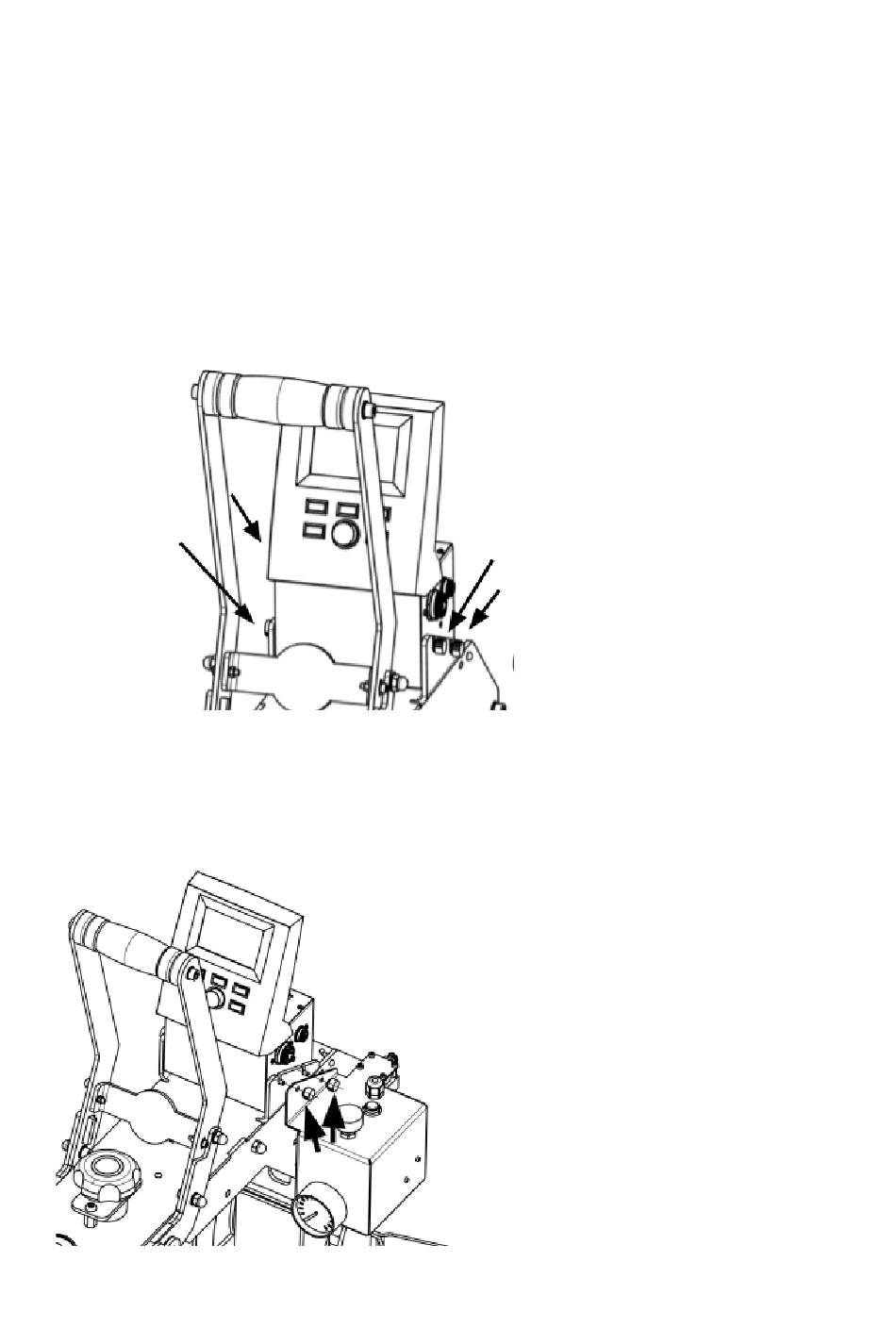

Lösen sie die vier Rändelmuttern, die den HC01 Controller mit dem Gestell Ihrer TS7 Smart
verbinden. Drehen Sie dabei die beiden Rändelmuttern, die sich von vorn aus betrachtet auf
der linken Seite befinden nicht ab, sondern lockern Sie diese nur. Die beiden Rändelmuttern,
die sich auf der rechten Seite befinden, müssen komplett abgedreht werden.
Bringen Sie nun die Secabo SH7 Softheat Pneumatiksteuerung von vorne aus rechts
betrachtet, an den frei stehenden Gewindestiften an.Fixieren Sie die Pneumatiksteuerung
mit den beiden zuvor entfernten Rändelmuttern an den Gewindestiften. Drehen Sie zudem
die Rändelmuttern an der linken Seite wieder fest.
