Smart Power Pack Version Benutzerhandbuch 0.1.4 Inhalt Wichtige Informationen ............. 3 Technische Spezifikationen ..Error! Bookmark not defined. Allgemeine Beschreibung der Smart Power Packs ....6 Installation des Smart Power Pack ..........6 Analogbetrieb (DC) ..............8 Lagerzeit des Smart Power Packs ..........8 CV Einstellungen ...............
Seite 4
Smart Power Pack Version Benutzerhandbuch 0.1.4 Wickeln Sie das Smart Power Pack nicht in ein Isolierband, da dies zu einer Überhitzung führen kann. Befolgen Sie die Verkabelung des Smart Power Pack und aller externen Komponenten, wie in diesem Handbuch empfohlen ist.
Smart Power Pack Version Benutzerhandbuch 0.1.4 2. Technische Spezifikationen Versorgungsspannung: 12-24 V, (gleichgerichtete Gleichspannung in den Gleisen) Stromaufnahme bei voller Ladung: <10 mA maximaler Strom beim Laden: 300 mA maximale Pufferzeit: 4 Sekunden Dimensionen (ohne Drähte): 20 x 9 x 13 mm ...

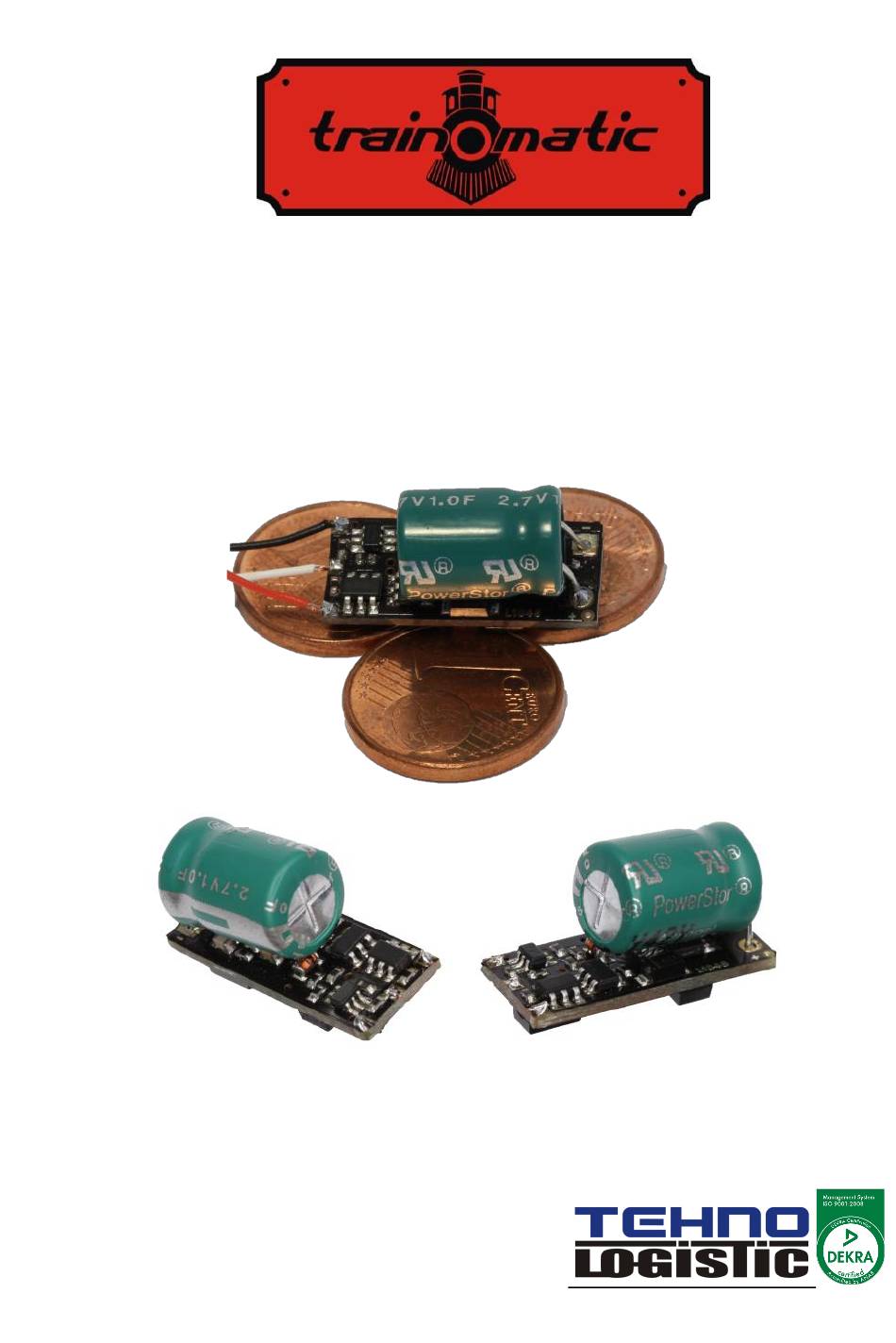

Smart Power Pack Version Benutzerhandbuch 0.1.4 Allgemeine Beschreibung der Smart Power Pack Das Smart Power Pack kann optional an alle Lokommander II- Decoder angeschlossen werden und versorgt Ihre Lokomotive beim Befahren von verschmutzten Gleisen und langen Weichen mit Speicherenergie. Der Ton, die Lichter und die Motorfunktionen sind gepuffert, so dass die Lokomotive bis zu 4 Sekunden nach dem Stromausfall weiterfahren kann.
Seite 7
Smart Power Pack Version Benutzerhandbuch 0.1.4 Alle Lokommander II-Decoder können an das Smart Power Pack angeschlossen werden. Die Decoder verfügen über Lötpads zum Löten der Drähte des Smart Power Pack. In den Handbüchern der Lokommander II-Decoder sind die typischen Lötstellen angegeben. In der folgenden Abbildung finden Sie das gängigste Schaltbild.
Smart Power Pack Version Benutzerhandbuch 0.1.4 • Löten Sie das rote Kabel an der Lötfläche Vcc/U+ . • Löten Sie das weiße Kabel auf die Lötfläche Aufladen (Charge). • Löten Sie die schwarzen Kabel auf die Lötfläche GND. Achten Sie beim Löten unbedingt darauf, dass keine Kurzschlüsse zwischen den Lötflächen oder anderen Bauteilen auf der Decoderplatine entstehen! Ein Kurzschluss kann den Decoder beschädigen!
Smart Power Pack Version Benutzerhandbuch 0.1.4 40 mA > 4 (Geschwindigkeit der Lokomotive = Null) 250 mA > 2 500 mA > 0.5 1000 mA > 0.3 7. CV Einstellungen Decoder Lokommander II-Serie erfordern Deaktivierung des Gleichstrombetriebs, um das Smart Power Pack zu steuern.
Seite 10
Smart Power Pack Version Benutzerhandbuch 0.1.4 Ab Firmware 3.5.195 wird die Smart-Anlaufverzögerung CV152 nach CV124 verschoben. Der Standardwert ist 10, was einer Startverzögerung von 10 Sekunden entspricht. Page 10 of 12...
Smart Power Pack Version Benutzerhandbuch 0.1.4 8. Technischer Support Wenn Sie Fragen oder Anregungen zu Train-O-Matic-Produkten haben, schreiben Sie uns an support@train-o-matic.com Jede positive Rückmeldung oder konstruktive Kritik ist ausdrücklich erwünscht. Wir arbeiten ständig an der Verbesserung unserer Produkte, indem wir neue Funktionen hinzufügen und unvorhergesehene Fehler korrigieren, die möglicherweise noch...
