Din rail mount, isolated, dmx splitter with 4 outputs
Inhaltsverzeichnis
LEDs Bei den Ausgängen
Die Led am Ausgang leuchtet grün wenn die Versorgung vorhanden ist.
Wenn DMX anliegt leuchtet diese LED orange.
Wenn die Richtung umgeschaltet wird blinkt diese LED kurz Orange auf.

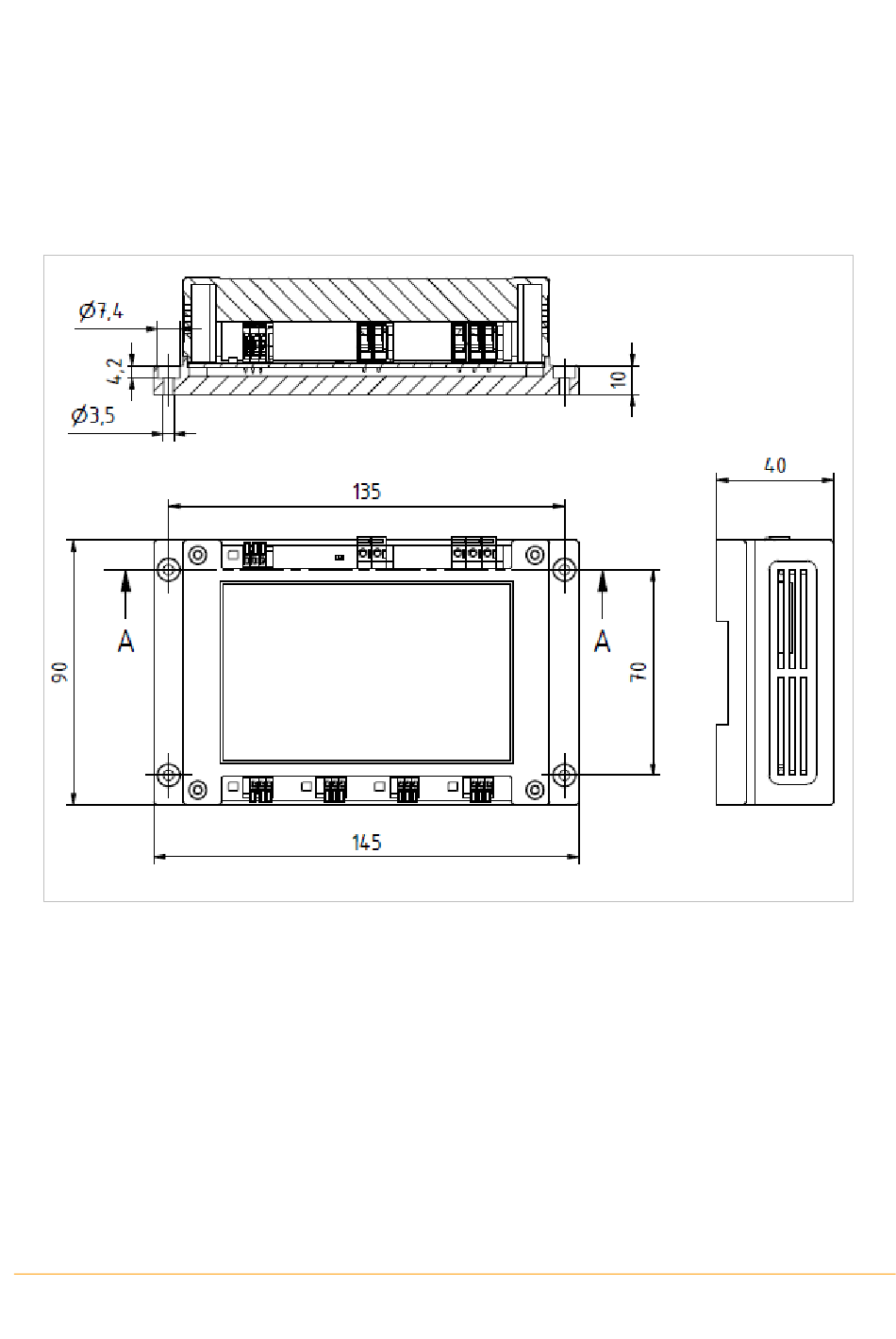

Mechanische Abmessungen
Wandmontage
Die Wandmontag kann über die 4 Löcher in den Ecken d=3mm erfolgen. Schraube und Dübel sind
nicht im Produkt enthalten.
DIN Schienen Montage
Zur Montage auf 30mm DIN Schiene entriegeln sie die beiden Halteklammern und schnappen den
Spectra Slpitt*4 auf die Hutschiene auf. Anschließen die beiden Halteklammern einschnappen lassen.
3.11.2020 LDDE | Spectra Splitt 4 | Version 1.0 | Stefan Rozporka | Technische Änderungen vorbehalten
Seite 4/7
