Montageanleitung TMP-F für S110 EF und M140 MOF
Modulmontage

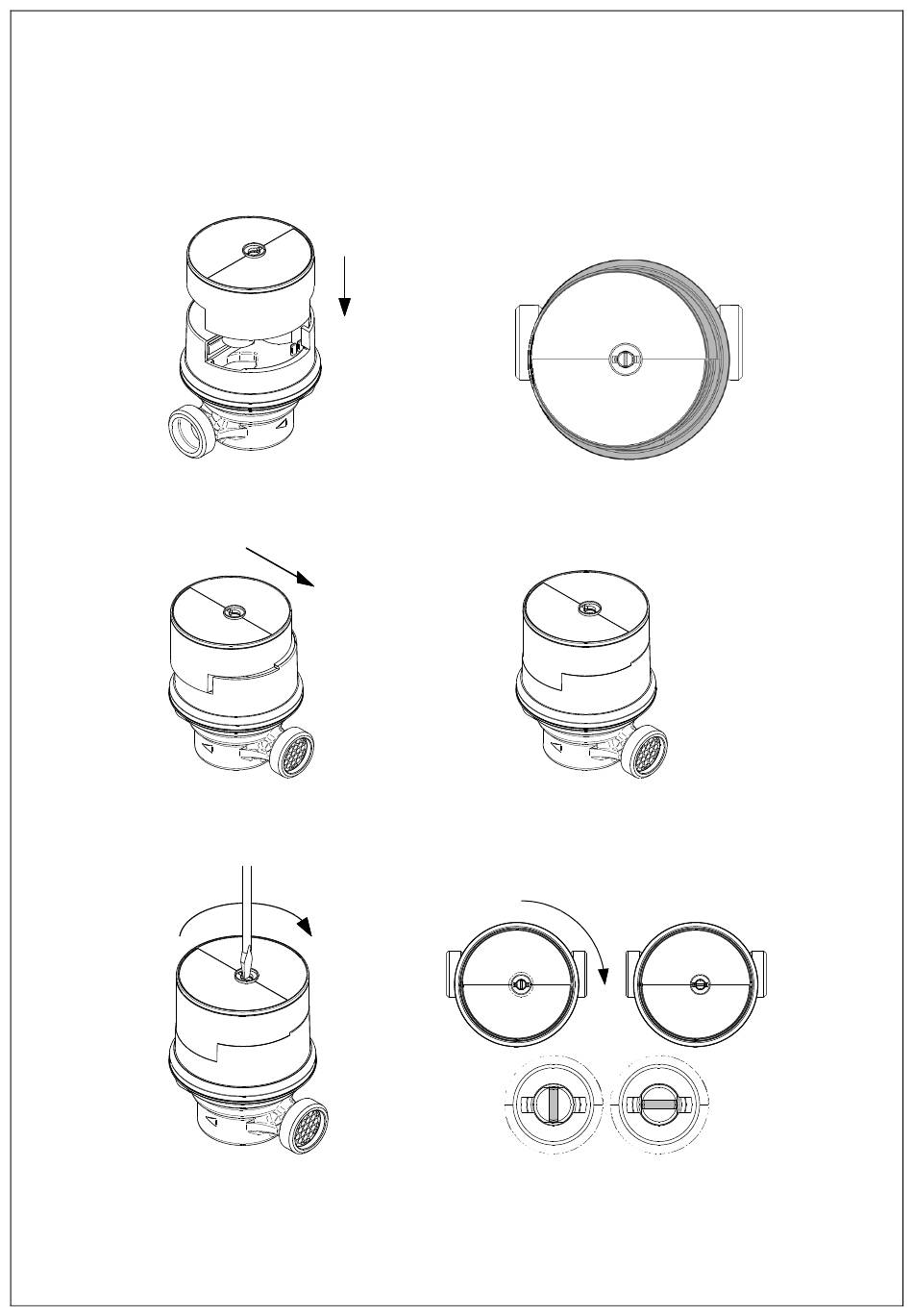

Das Funk- oder M-Bus Modul leicht nach links versetzt auf den Wasserzähler aufsetzen. Das an der Unterseite
hervorstehende Batteriefach muss dabei im inneren Bereich des Zählwerks sein.
Das Modul durch sanften Druck nach rechts schieben, bis es hör- und fühlbar einrastet. Die Modulaußenkanten
schließen nach dem Einrasten mit den Außenkanten des Zählwerks bündig ab.
Das Modul kann durch eine integrierte Verriegelung gegen unbeabsichtigte Demontage gesichert werden. Dazu mit
einem kleinen Schlitz-Schraubendreher die „Schraube" in der Deckelmitte um 90° nach rechts drehen.
