HERA Alexa Montage- Und Bedienungsanleitung

Montage- und Bedienungsanleitung
Hera ZigBee Lichtsteuerungssystem
Typ 24V RGBW-Controller ZigBee / Alexa
Bestimmungsgemäße Verwendung
ZigBee Controller als optionales Zubehör für Sicherheitstransformatoren LED 24/...W für Farbwechsel-System
mit LED RGBW Streifen. Steckerfertig und optional, für jede Neuinstallation oder nachträgliche Erweiterung des
bestehenden Systems; nur für den Betrieb im Innenbereich geeignet.
1. Die Montage und Demontage darf nur im spannungslosen Zustand durchgeführt werden!
2. Beim Austausch von defekten Teilen dürfen nur Originalteile verwendet werden.
3. Alle Steckverbindungen immer bis zum Anschlag einführen.
4. Anschluß nur an spezielle LED - Konverter Hera Typ LED 24/...W mit konstanter Ausgangsspan-
nung 24 V DC.
5. Werden andere als die angegebenen LED - Konverter eingesetzt, übernimmt Hera keine Gewähr-
leistung.
6. Die Gesamtbelastung darf die Transformatoren-Nennleistung nicht überschreiten.
7. Die Einbauabstände des Transformators müssen eingehalten werden.
8. Der Controller verfügt über eine Memory-Funktion so daß der letzte Zustand vor einer Netztren-
nung (z.B. bei einem Stromausfall oder primärer Schaltung) der LED Leuchten gespeichert bleibt
und beim Anschluß ans Netz wieder aktiviert wird.
9. Reichweite ZigBee-Signal bis zu 50 m.

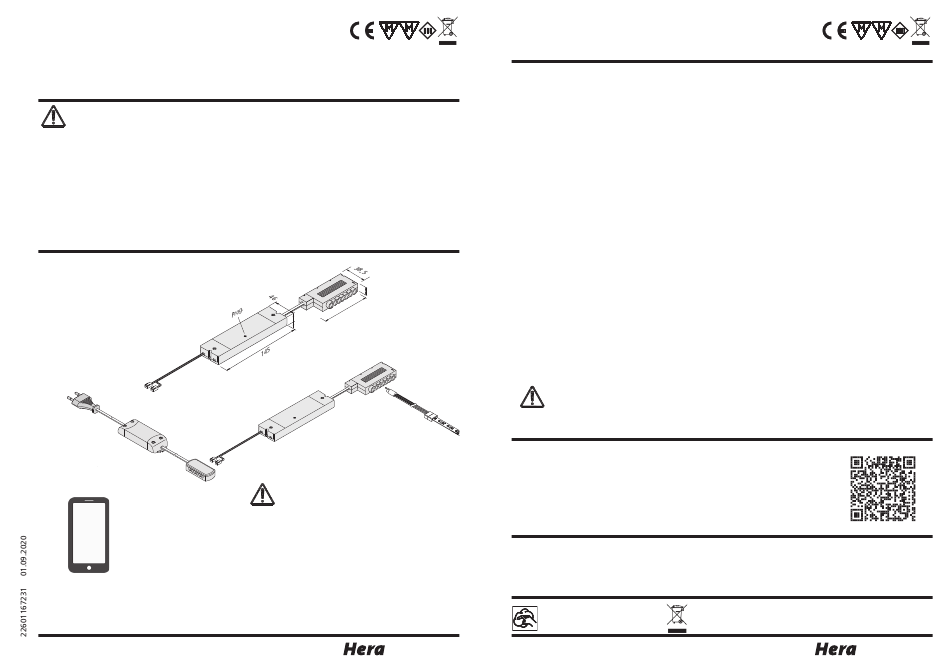

Montagemaße
Trafo 24V 5 - 100W separat
bestellen
ansteuerbar und 100% kompatibel zu Philips
Hue Bridge 2.0 oder Alexa (ZigBee Hub)
Nachdruck auch auszugsweise verboten.
1 6
24 V DC max. 96 W
9 0
1 6
1 6
9 0
1 6
1 6
9 0
1 6
beide LED 24-Stecker müssen in den Verteiler
des Trafos gesteckt werden
Hera GmbH & Co. KG
®
Dieselstraße 9
32130 Enger / Germany
Montage- und Bedienungsanleitung
Hera ZigBee Lichtsteuerungssystem
Typ 24V RGBW-Controller ZigBee / Alexa
Einrichtung vom ZigBee Controller für PhilipsHue
1. Sicherstellen, dass das Gerät mit keinem anderen Netzwerk verbunden ist bzw. aus bestehenden
Netzwerken entfernt wurde
2. Falls nötig, erstelle einen „Raum" in dem der Controller genutzt werden soll
3. Starte danach die Leuchtensuchfunktion in der Hue App
4. Drücke danach die Prog. Taste des Controllers 5mal hintereinander
5. Ist der Anlernvorgang erfolgreich, blinkt das angeschlossene Licht 5mal kurz hintereinander und
der Controller taucht in der App auf
6. Das Gerät kann nun über die Hue App verwendet und konfiguriert werden
Einrichtung vom ZigBee Controller für Alexa (ZigBee Hub)
1. Sicherstellen, dass das Gerät mit keinem anderen Netzwerk verbunden ist bzw. aus bestehen-
den Netzwerken entfernt wurde
2. Starte die Gerätesuchfunktion in der Alexa App
3. Drücke danach die Prog. Taste des Controller 5mal hintereinander
4. Ist der Anlernvorgang erfolgreich, blinkt das angeschlossene Licht 5mal kurz hintereinander
und der Controller taucht in der App auf
5. Das Gerät kann nun über die Alexa App verwendet und konfiguriert werden
Controller auf Werkseinstellungen zurücksetzen
Das Rücksetzen des Controllers ist im regulären Betrieb nicht erforderlich. Falls der Controller
jedoch einem neuen Netzwerk beitreten soll, so ist vorher ein Reset erforderlich.
1. Drücke die Prog. Taste des Controllers 5 mal hintereinander oder 5 x einschalten und jeweils
innerhalb von 2 Sekunden wieder ausschalten wenn die Prog. Taste nicht erreichbar ist.
2. Die angeschlossene Leuchte blinkt 3 mal für den erfolgreichen Reset.
Wenn der Controller schon auf Werkseinstellung zurückgesetzt wurde gibt es keine Anzeige für
einen erneuten Reset.
Für mehr FAQ sehen Sie auf unserer Homepage unter
https://www.hera-shop.com/produkte/zubehoer/144/
zubehoer-rgb-w-tapes?number=61500052231
Konformitätserklärung:
Hiermit erklärt Hera GmbH & Co. KG, dass der Funkanlagentyp "Hera 24V ZigBee Alexa-Controller DIM RGB
Dynamic RGBW" der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist
unter der folgenden Internetadresse verfügbar:
http://www.hera-online.de/de/fachliches/konformitaetserklaerung.html
Bei Reinigung der Oberflächen nur
milde Reinigungsmittel und weiche
Lappen benutzen!
Nachdruck auch auszugsweise verboten.
24 V DC max. 96 W
Entsorgen Sie elektrische Geräte nicht im Hausmüll, nutzen Sie die
Sammelstellen in Ihrer Gemeinde. Wenn Sie das Gerät durch ein neues
ersetzen, ist der Verkäufer gesetzlich verpflichtet, das alte mindestens
kostenlos zur Entsorgung entgegenzunehmen.
Hera GmbH & Co. KG
®
Dieselstraße 9
32130 Enger / Germany
