Ipcomm SEC2 Allgemeine Betriebs-, Wartungs- Und Montageanleitung
Hardwareplattform für protokollkonverter
Inhaltsverzeichnis
Betriebs-, Wartungs- und
Gundstraße 15
D-91056 Erlangen
Telefon:
+49 9131 92076-0
Fax:
+49 9131 92076-10
Internet:
http://www.ipcomm.de
E-Mail:
info@ipcomm.de
Allgemeine
Montageanleitung
Hardwareplattform für
Protokollkonverter
„Small Embedded Controller"
- SEC2 -
Edition May 2002
Ausgabe September 2012
Version 1.0
Version 1.3
Inhaltsverzeichnis
Inhaltszusammenfassung für Ipcomm SEC2

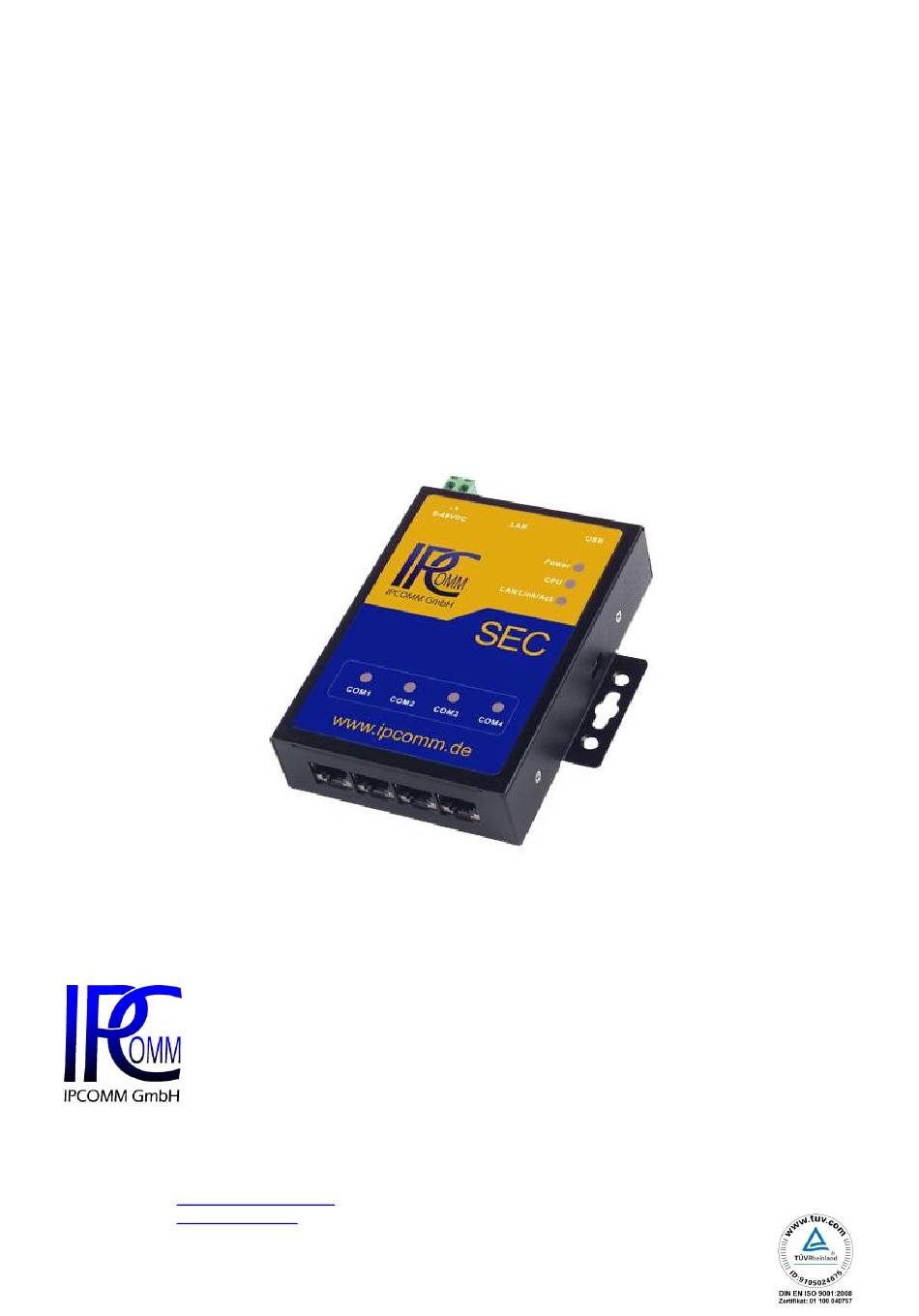

- Seite 1 Allgemeine Betriebs-, Wartungs- und Montageanleitung Hardwareplattform für Protokollkonverter „Small Embedded Controller“ - SEC2 - Edition May 2002 Gundstraße 15 Ausgabe September 2012 D-91056 Erlangen Version 1.0 Version 1.3 Telefon: +49 9131 92076-0 Fax: +49 9131 92076-10 Internet: http://www.ipcomm.de E-Mail: info@ipcomm.de...
-
Seite 2: Inhaltsverzeichnis
Onboard Serieller Konsole Port ..................7 2.3.4 Stromversorgung ....................... 8 2.3.5 CPU LED ........................... 9 TECHNISCHES DATENBLATT ....................10 Änderungen vorbehalten Version 1.3 IPCOMM GmbH - 1 - SEC2 Anleitung Gundstraße 15 Copyright © 2012 IPCOMM GmbH D-91056 Erlangen Alle Rechte vorbehalten... -
Seite 3: Einleitung
Zur Einhaltung der EMV-Richtlinien beim Embedded Controller werden entsprechend den projektspezifischen Anforderungen nur CE-zertifizierte Komponenten verwendet. Es ist zu beachten, dass die Hardwareplattform (SEC2) gegen Blitzeinwirkung nicht geschützt ist und vom Betreiber, falls erwünscht, entsprechende Schutzmaßnahmen durchzuführen sind. Abschließend machen wir Sie darauf aufmerksam, dass jede Garantie auf den Embedded Controller aufgehoben wird, wenn: ... -
Seite 4: Hardware Beschreibung

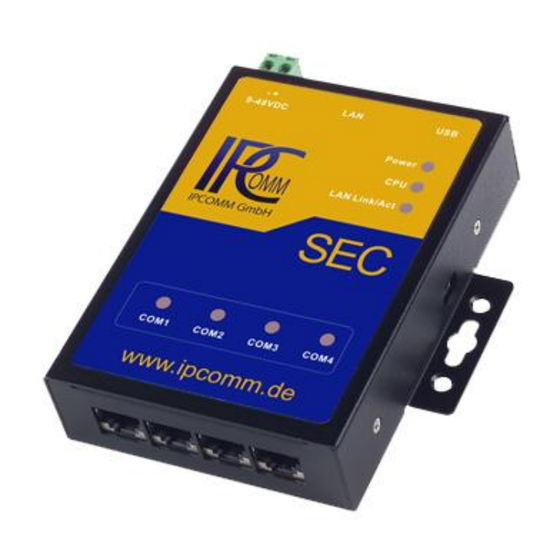

Power CPU LED Link / Act COM 1 – COM 4 Ports Aktivitäts-LEDs Abbildung 1: SEC2 Vorderansicht Änderungen vorbehalten Version 1.3 IPCOMM GmbH - 3 - SEC2 Anleitung Gundstraße 15 Copyright © 2012 IPCOMM GmbH D-91056 Erlangen Alle Rechte vorbehalten... - Seite 5 Stromversorgungs -Anschluss Abbildung 2: SEC2 Seitenansicht links Serielle Schnittstellen COM 1-.COM 4 Abbildung 3: SEC2 Seitenansicht rechts Änderungen vorbehalten Version 1.3 IPCOMM GmbH - 4 - SEC2 Anleitung Gundstraße 15 Copyright © 2012 IPCOMM GmbH D-91056 Erlangen Alle Rechte vorbehalten...
- Seite 6 In Abbildung 4 ist die Rückseite des Gerätes dargestellt. Hier befindet sich die Hutschienenklammer. S/N, Typ, Spannung Hutschienenklammer Abbildung 4: SEC2 Rückansicht Änderungen vorbehalten Version 1.3 IPCOMM GmbH - 5 - SEC2 Anleitung Gundstraße 15 Copyright © 2012 IPCOMM GmbH D-91056 Erlangen Alle Rechte vorbehalten...
-
Seite 7: Hardware Komponenten
SERIAL PORT RS232 RS422 RS485 RJ45 Buchse Data+ Data- Abbildung 6: Pin-Belegung der RJ45 Schnittstelle am SEC2 (COM 2 - 4) Änderungen vorbehalten Version 1.3 IPCOMM GmbH - 6 - SEC2 Anleitung Gundstraße 15 Copyright © 2012 IPCOMM GmbH D-91056 Erlangen... -
Seite 8: Netzwerkschnittstellen
Pin-Belegung der Ethernet RJ45 Schnittstelle 2.3.3 Onboard Serieller Konsole Port Der serielle Konsole Port wird verwendet, um eine lokale Konsoleverbindung (RS232) zum SEC2 zu ermöglichen. Dieser Konsole Port verwendet die RJ45 Buchse und ist direkt neben dem Ethernet Port untergebracht. -
Seite 9: Stromversorgung
2.3.4 Stromversorgung Der SEC2 muss mit 9 – 48 V DC betrieben werden. Bitte beachten Sie unbedingt die Polung und die Höhe der Eingangsspannung. Spannungs- Spannungs- eingang eingang Abbildung 9: Stromversorgungsanschluss Zum Gerät wird immer ein Stecker mitgeliefert. Dieser Stecker muss verwendet werden. Die Verbindung zur Spannungsquelle muss mit korrekter Polung erfolgen. -
Seite 10: Cpu Led
Das folgende Bild zeigt die möglichen Betriebszustände: Passiv- 0,5 s Modus (Standby) Aktiv-Modus 0,5 s Software gestoppt Abbildung 11: CPU-LED Anzeige Änderungen vorbehalten Version 1.3 IPCOMM GmbH - 9 - SEC2 Anleitung Gundstraße 15 Copyright © 2012 IPCOMM GmbH D-91056 Erlangen Alle Rechte vorbehalten... -
Seite 11: Technisches Datenblatt
0°C – 70°C / -20°C - 80°C Umgebungs-/Lagertemperatur: Rel. Luftfeuchtigkeit: 5 % bis 95 % nicht kondensierend Änderungen vorbehalten Version 1.3 IPCOMM GmbH - 10 - SEC2 Anleitung Gundstraße 15 Copyright © 2012 IPCOMM GmbH D-91056 Erlangen Alle Rechte vorbehalten... - Seite 12 Bemerkung: Abweichungen zur gelieferten Ausführung sind möglich. Änderungen vorbehalten Version 1.3 IPCOMM GmbH - 11 - SEC2 Anleitung Gundstraße 15 Copyright © 2012 IPCOMM GmbH D-91056 Erlangen Alle Rechte vorbehalten...
