Montage- und Bedienungsanleitung
Montage-und Bedienungsanleitung
Diese Montage- und Bedienungsanleitung ist in allen Punkten
unbedingt einzuhalten, da sonst sämtliche Ansprüche gegen die
— z. B. Produkthaftung und Garantie — verlorengehen!
Folgen Sie dieser Montage- und Bedienungsanleitung Punkt für Punkt, damit kei-
ne Arbeitsgänge doppelt ausgeführt bzw. rückgängig gemacht werden müssen.
Nur so ist eine schnelle und qualitativ hochwertige Montage gewährleistet.
REHA-TECHNIK GMBH
MBR-1/05
MBR-1/05

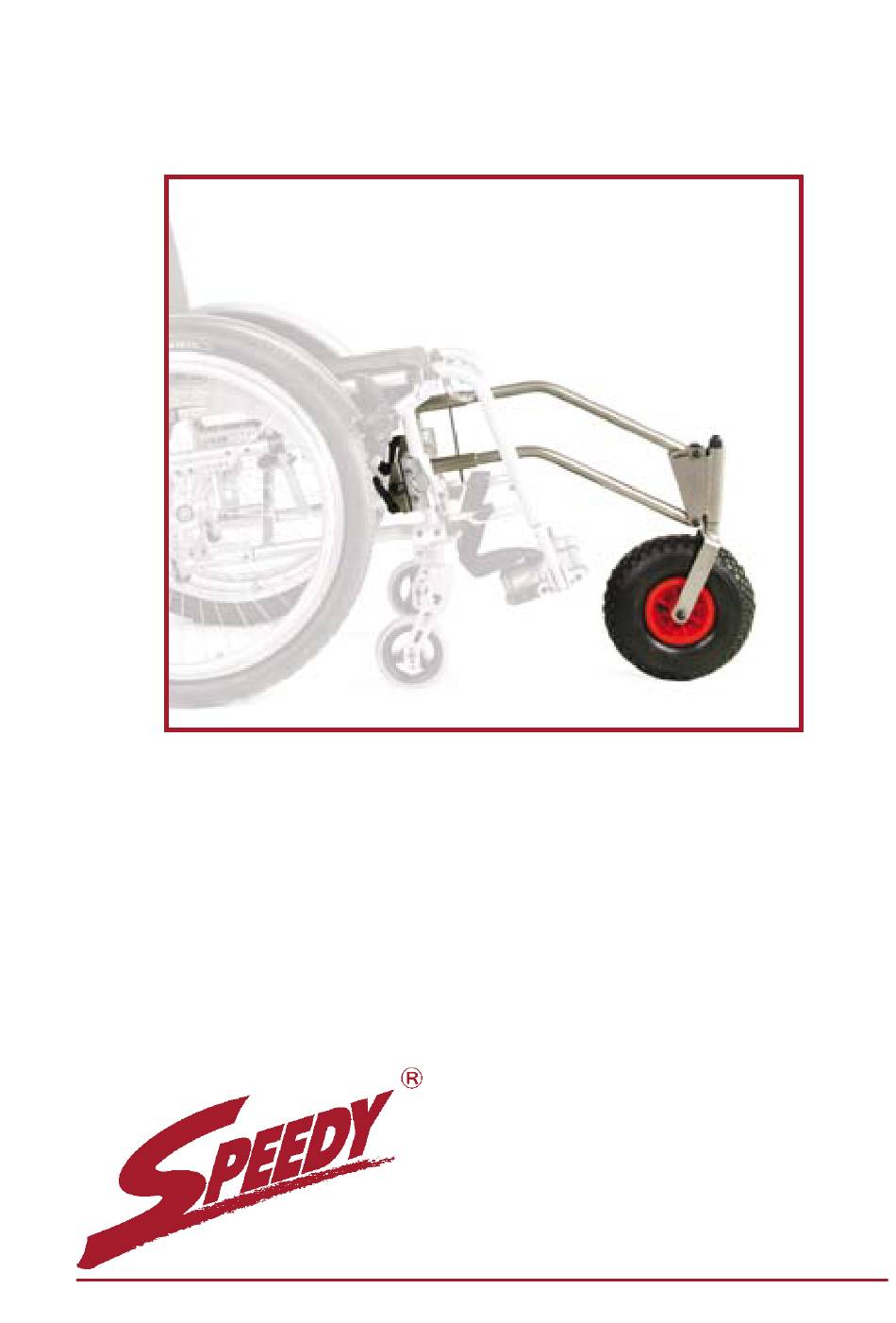

Speedy-Buggyrad
Speedy Reha-Technik GmbH
Speedy-Buggyrad
Habichtsweg 7a
33129 Delbrück
Tel. (0 52 50) 4 12 14
Fax (0 52 50) 4 13 14
www.speedy.de
info@speedy.de
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Speedy Buggyrad
- Seite 1 Speedy-Buggyrad Diese Montage- und Bedienungsanleitung ist in allen Punkten unbedingt einzuhalten, da sonst sämtliche Ansprüche gegen die Speedy Reha-Technik GmbH — z. B. Produkthaftung und Garantie — verlorengehen! Folgen Sie dieser Montage- und Bedienungsanleitung Punkt für Punkt, damit kei- ne Arbeitsgänge doppelt ausgeführt bzw. rückgängig gemacht werden müssen.
- Seite 2 Abb. 1 Abb. 2 Montage- und Bedienungsanleitung Speedy-Buggyrad Kupplung Abb. 3 Bild 1 Bild 2 Verriegelungsstift 15 Abstandshalter Bild 3 Die Position der Kupplungsaufnahmen 14 würde bei diesem Beispiel wie in Abb. 5, Bild 7 aussehen. MBR-1/05...
- Seite 3 Abb. 4 Montage- und Bedienungsanleitung Speedy-Buggyrad Bild 3 Bild 2 Bild 4 Bild 1 Abb. 5 Bild 1 Bild 2 Bild 3 Bild 4 Bild 5 Bild 6 Beispiele für die Montage der Kupplungsaufnahmen Bild 7 Bild 8 Bild 9 Bild 10 Abb.
- Seite 4 Abb. 8 Abb. 9 Montage- und Bedienungsanleitung Speedy-Buggyrad Diese Bohrung im Oberrohr 1 Diese Bohrung im Oberrohr 1 markieren markieren Bohrung des Bohrung des Verriegelungsstiftes Verriegelungsstiftes mind. 5 cm Abstand mind. 5 cm Abstand zwischen Fußauflage bzw. Fußspitzen zwischen Fußauflage bzw. Fußspitzen...
-
Seite 5: Inhaltsverzeichnis
5. Montage der Kupplungsaufnahmen ............4 6. Kupplungsrohr kürzen .................5 7. Kupplungseckstücke einstecken ............5 8. Anlifthöhe der Rollstuhlvorderräder einstellen ........5 9. Länge des Buggyrades einstellen ............6 10. Buggyrad an- und abkuppeln ..............7 11. Steuerrohr einstellen ................8 Copyright 2005 Speedy Reha-Technik GmbH Technische Änderungen vorbehalten. -
Seite 6: Sicherheitshinweise
Montageanleitung ausführlich und von der ersten bis zur letzten Seite. • Machen Sie sich mit der Funktion des Buggyrades vertraut. • Üben Sie den Umgang mit Ihrem neuen Speedy-Buggyrad auf ebenem Gelände und mit einer Begleitperson. Die Verantwortung für die zweckmäßige Nutzung des Speedy-Buggyrades liegt beim Benutzer oder dessen Erziehungsberechtigten. -
Seite 7: Buggyrad
Abschnitt 5 „Montage der Kupplungsaufnahmen“ (S. 4). Ein nachträgliches Umsetzen der Kupplung ist nur mit sehr hohem Aufwand möglich. Da die Rollstuhlvorderräder während der Fahrt mit dem Buggyrad angehoben sind, lässt sich die richtige Position der Kupplung auch nur mit aufgebockten Rollstuhl- vorderrädern finden. - Seite 8 Achtung! Auf keinen Fall die Bohrungen des Kupplungssystems aufbohren. • Positionieren Sie das Buggyrad mit der aufgeschobenen Kupplung so am aufge- bockten Rollstuhl, wie die spätere Fahrposition aussehen könnte (Abb.3, Bild 3). • Anschließend müssen Sie noch die Position der Kupplungsaufnahmen 14 fest- legen.
-
Seite 9: Montage Der Kupplungsaufnahmen
Montage- und Bedienungsanleitung Speedy-Buggyrad 5. Montage der Kupplungsaufnahmen Zur Montage der Kupplungsaufnahmen 14 gibt es in den meisten Fällen mehrere Möglichkeiten. Einige Beispiele finden Sie in Abb 5. Für die meisten Rollstühle empfiehlt sich eine Position, in der der Verriegelungsstift 15 beim Verriegeln bzw. -
Seite 10: Kupplungsquerrohr Kürzen (Abb. 6)
Montage- und Bedienungsanleitung Speedy-Buggyrad 6. Kupplungsquerrohr kürzen (Abb. 6) • Um die Kupplungsquerrohre 8 zu kürzen, ziehen Sie die Kupplung vom Ober- und Unterrohr des Buggyrades ab (Verriegelungsstift 15 herausziehen). Achtung! Überprüfen Sie bei einem Faltfahrer, dass der Rollstuhl vollständig ausgeklappt ist! •... -
Seite 11: Länge Des Buggyrades Einstellen
Montage- und Bedienungsanleitung Speedy-Buggyrad • Stecken Sie das Buggyrad mit dem Ober- und Unterrohr soweit in die Kupplung, bis die 3. Bohrung des Oberrohres 1 in der Bohrung der Führungsbolzenaufnahme 9 der Kupplung zu sehen ist. • Verriegeln Sie die Verbindung von Kupplung und Buggyrad, indem Sie den Ver- riegelungsstift 15 von oben in die vordere Bohrung der Führungsbolzensaufnahme 9... -
Seite 12: Buggyrad An- Und Abkuppeln
Achtung! Achten Sie darauf, dass Sie auf einer ebenen Fläche stehen und sich einen Meter hinter Ihnen keine Bordsteinkanten, Schlaglöcher, Fenster, sonstige Hindernisse oder größere Unebenheiten befinden. Es gibt 2 Möglichkeiten, um das Buggyrad an den Rollstuhl an- und abzukuppeln: Buggyrad mit einer Begleitperson an- und abkuppeln •... -
Seite 13: Steuerrohr Einstellen
• Ziehen Sie den Verriegelungsstift 15 noch oben aus dem Kupplungssystem her- aus. • Stecken Sie das Buggyrad mit dem Ober-1 und Unterrohr 2 in das Kupplungs- system. • Verriegeln Sie die Verbindung von Kupplung und Buggyrad mit dem Verriegel- ungsstift 15, indem Sie ihn von oben durch beide Rohre des Kupplungssystems und durch das Ober-1 und Unterrohr 2 stecken.
