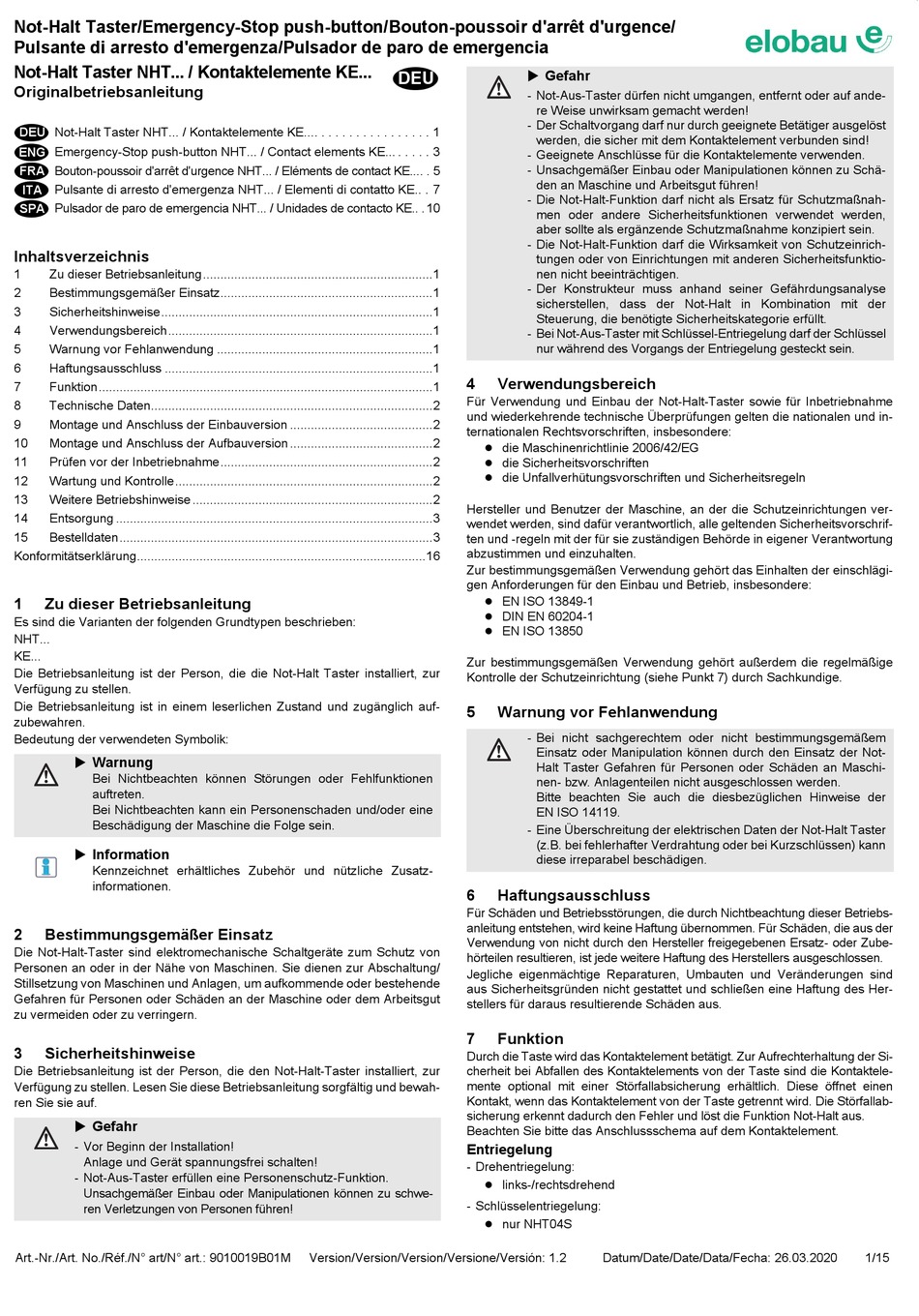

elobau NHT Serie Originalbetriebsanleitung

Not-Halt Taster/Emergency-Stop push-button/Bouton-poussoir d'arrêt d'urgence/
Pulsante di arresto d'emergenza/Pulsador de paro de emergencia
Not-Halt Taster NHT... / Kontaktelemente KE...
Originalbetriebsanleitung
DEU Not-Halt Taster NHT... / Kontaktelemente KE.... . . . . . . . . . . . . . . . . 1
ENG Emergency-Stop push-button NHT... / Contact elements KE... . . . . . 3
FRA Bouton-poussoir d'arrêt d'urgence NHT... / Eléments de contact KE.... . 5
ITA Pulsante di arresto d'emergenza NHT... / Elementi di contatto KE.. . 7
SPA Pulsador de paro de emergencia NHT... / Unidades de contacto KE.. . 10
Inhaltsverzeichnis
1 Zu dieser Betriebsanleitung..................................................................1
2 Bestimmungsgemäßer Einsatz.............................................................1
3 Sicherheitshinweise..............................................................................1
4 Verwendungsbereich............................................................................1
5 Warnung vor Fehlanwendung ..............................................................1
6 Haftungsausschluss .............................................................................1
7 Funktion................................................................................................1
8 Technische Daten.................................................................................2
9 Montage und Anschluss der Einbauversion .........................................2
10 Montage und Anschluss der Aufbauversion .........................................2
11 Prüfen vor der Inbetriebnahme.............................................................2
12 Wartung und Kontrolle..........................................................................2
13 Weitere Betriebshinweise .....................................................................2
14 Entsorgung ...........................................................................................3
15 Bestelldaten..........................................................................................3
Konformitätserklärung...................................................................................16
1 Zu dieser Betriebsanleitung
Es sind die Varianten der folgenden Grundtypen beschrieben:
NHT...
KE...
Die Betriebsanleitung ist der Person, die die Not-Halt Taster installiert, zur
Verfügung zu stellen.
Die Betriebsanleitung ist in einem leserlichen Zustand und zugänglich auf-
zubewahren.
Bedeutung der verwendeten Symbolik:
 Warnung
Bei Nichtbeachten können Störungen oder Fehlfunktionen
auftreten.
Bei Nichtbeachten kann ein Personenschaden und/oder eine
Beschädigung der Maschine die Folge sein.
 Information
Kennzeichnet erhältliches Zubehör und nützliche Zusatz-
informationen.
2 Bestimmungsgemäßer Einsatz
Die Not-Halt-Taster sind elektromechanische Schaltgeräte zum Schutz von
Personen an oder in der Nähe von Maschinen. Sie dienen zur Abschaltung/
Stillsetzung von Maschinen und Anlagen, um aufkommende oder bestehende
Gefahren für Personen oder Schäden an der Maschine oder dem Arbeitsgut
zu vermeiden oder zu verringern.
3 Sicherheitshinweise
Die Betriebsanleitung ist der Person, die den Not-Halt-Taster installiert, zur
Verfügung zu stellen. Lesen Sie diese Betriebsanleitung sorgfältig und bewah-
ren Sie sie auf.
 Gefahr
- Vor Beginn der Installation!
Anlage und Gerät spannungsfrei schalten!
- Not-Aus-Taster erfüllen eine Personenschutz-Funktion.
Unsachgemäßer Einbau oder Manipulationen können zu schwe-
ren Verletzungen von Personen führen!
Art.-Nr./Art. No./Réf./N° art/N° art.: 9010019B01M
DEU
4
Für Verwendung und Einbau der Not-Halt-Taster sowie für Inbetriebnahme
und wiederkehrende technische Überprüfungen gelten die nationalen und in-
ternationalen Rechtsvorschriften, insbesondere:
Hersteller und Benutzer der Maschine, an der die Schutzeinrichtungen ver-
wendet werden, sind dafür verantwortlich, alle geltenden Sicherheitsvorschrif-
ten und -regeln mit der für sie zuständigen Behörde in eigener Verantwortung
abzustimmen und einzuhalten.
Zur bestimmungsgemäßen Verwendung gehört das Einhalten der einschlägi-
gen Anforderungen für den Einbau und Betrieb, insbesondere:
Zur bestimmungsgemäßen Verwendung gehört außerdem die regelmäßige
Kontrolle der Schutzeinrichtung (siehe Punkt 7) durch Sachkundige.
5
6
Für Schäden und Betriebsstörungen, die durch Nichtbeachtung dieser Betriebs-
anleitung entstehen, wird keine Haftung übernommen. Für Schäden, die aus der
Verwendung von nicht durch den Hersteller freigegebenen Ersatz- oder Zube-
hörteilen resultieren, ist jede weitere Haftung des Herstellers ausgeschlossen.
Jegliche eigenmächtige Reparaturen, Umbauten und Veränderungen sind
aus Sicherheitsgründen nicht gestattet und schließen eine Haftung des Her-
stellers für daraus resultierende Schäden aus.
7
Durch die Taste wird das Kontaktelement betätigt. Zur Aufrechterhaltung der Si-
cherheit bei Abfallen des Kontaktelements von der Taste sind die Kontaktele-
mente optional mit einer Störfallabsicherung erhältlich. Diese öffnet einen
Kontakt, wenn das Kontaktelement von der Taste getrennt wird. Die Störfallab-
sicherung erkennt dadurch den Fehler und löst die Funktion Not-Halt aus.
Beachten Sie bitte das Anschlussschema auf dem Kontaktelement.
Entriegelung
- Drehentriegelung:
- Schlüsselentriegelung:
Version/Version/Version/Versione/Versión: 1.2
 Gefahr
- Not-Aus-Taster dürfen nicht umgangen, entfernt oder auf ande-
re Weise unwirksam gemacht werden!
- Der Schaltvorgang darf nur durch geeignete Betätiger ausgelöst
werden, die sicher mit dem Kontaktelement verbunden sind!
- Geeignete Anschlüsse für die Kontaktelemente verwenden.
- Unsachgemäßer Einbau oder Manipulationen können zu Schä-
den an Maschine und Arbeitsgut führen!
- Die Not-Halt-Funktion darf nicht als Ersatz für Schutzmaßnah-
men oder andere Sicherheitsfunktionen verwendet werden,
aber sollte als ergänzende Schutzmaßnahme konzipiert sein.
- Die Not-Halt-Funktion darf die Wirksamkeit von Schutzeinrich-
tungen oder von Einrichtungen mit anderen Sicherheitsfunktio-
nen nicht beeinträchtigen.
- Der Konstrukteur muss anhand seiner Gefährdungsanalyse
sicherstellen, dass der Not-Halt in Kombination mit der
Steuerung, die benötigte Sicherheitskategorie erfüllt.
- Bei Not-Aus-Taster mit Schlüssel-Entriegelung darf der Schlüssel
nur während des Vorgangs der Entriegelung gesteckt sein.
Verwendungsbereich
die Maschinenrichtlinie 2006/42/EG

die Sicherheitsvorschriften

die Unfallverhütungsvorschriften und Sicherheitsregeln

EN ISO 13849-1

DIN EN 60204-1

EN ISO 13850

Warnung vor Fehlanwendung
- Bei nicht sachgerechtem oder nicht bestimmungsgemäßem
Einsatz oder Manipulation können durch den Einsatz der Not-
Halt Taster Gefahren für Personen oder Schäden an Maschi-
nen- bzw. Anlagenteilen nicht ausgeschlossen werden.
Bitte beachten Sie auch die diesbezüglichen Hinweise der
EN ISO 14119.
- Eine Überschreitung der elektrischen Daten der Not-Halt Taster
(z.B. bei fehlerhafter Verdrahtung oder bei Kurzschlüssen) kann
diese irreparabel beschädigen.
Haftungsausschluss
Funktion
links-/rechtsdrehend

nur NHT04S

Datum/Date/Date/Data/Fecha: 26.03.2020 1/15
