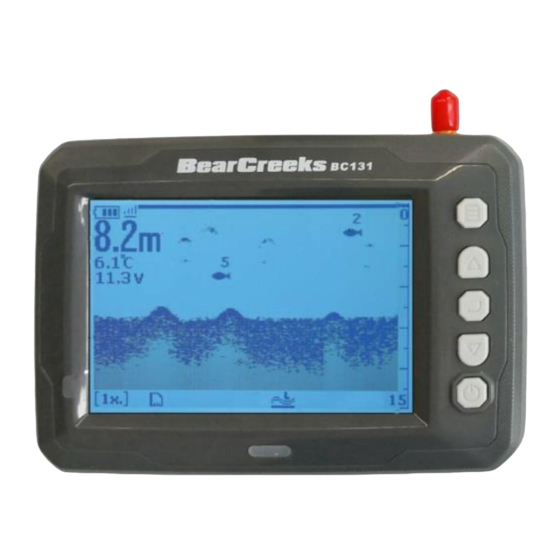

BearCreeks BC131 Schnellstartanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für BearCreeks BC131
Inhaltszusammenfassung für BearCreeks BC131
- Seite 1 BC131 Schnellstartanleitung...
- Seite 2 Prüfen Sie den Inhalt 1 - Schallwandler mit Knöpfen und Gummi 2 - Anzeige 3 - Antenne für die Anzeige 4 - Antenne für die CCU 5 - CCU 6 - Kabel (Netzkabel, Ladekabel, Datenkonvertierungskabel, Feeder-Kabel) Wie funktioniert das Sonar? Die Sonar-Technologie basiert auf Schallwellen.
- Seite 3 1) Bei Booten wie Carp Madness, Anatec Monocoque, müssen Sie ein Loch in den Bootsboden bohren, um den Schallwandler zu befestigen. 2) Bei Booten von BearCreeks, Carplounge, Waverunner, Vegaboat, Carpboat, Anatec-Katamaran usw. befindet sich ein Schallwandlernut auf dem Boden. Sie müssen also nur den Schallwandler einfach mit...
-
Seite 4: Installation Der Antenne Und Verkabelung
Installation der Antenne und Verkabelung 1) Bohren Sie ein Loch (5 mm Durchmesser) an der ausgewählten Position. Nur für den Fall, dass das Loch noch nicht vorhanden ist. 2) Schrauben Sie die Schraube und die Mutter vom Feeder-Kabel ab, halten Sie dann das Kabel durch das Loch im Innengehäuse und ziehen Sie die Mutter mit einem Schraubenschlüssel fest. -
Seite 5: Stromversorgung
Stromversorgung Für Display Für Sender Empfohlene Spannung 6-12V 6-12V Absolute Maximalspannung 14.8V 14.8V Bitte beachten Sie: Überspannung kann die Elemente im Gerät verbrennen! Unten sehen Sie den Spannungsbereich der gängigsten Batterien auf dem Markt:... - Seite 6 Bedienungsanleitung 1) BC131 kann durch Befestigung an einer Fernbedienung verwendet werden. An der Fernbedienung befestigt 2) BC131 kann auch durch Befestigung auf einem Stativ verwendet werden. An dem Stativ befestigt Bitte beachten Sie: Stellen Sie sicher, dass die Antenne auf dem Boot...
-
Seite 7: Tastenfunktionen
Tastenfunktionen Taste Funktion 1) Menü Einstellungen öffnen Menü 2) zwischen den Menüs wechseln 1) oben gehen, um ein Menü auszuwählen Hoch 2) einen Wert einer Option erhöhen 1) eine Einstellung / Auswahl bestätigen Eingeben 2) die Menüeinstellungen aufrufen 1) nach unten gehen, um ein Menü auszuwählen Runter 2) Verringern eines Optionswertes 1) Einschalten / Ausschalten des Geräts... -
Seite 8: Sonar-Einstellung
Sonar-Einstellung In den meisten Fällen ist die Standardeinstellung ausreichend. In manchen Situationen müssen Sie jedoch die Menüeinstellung anpassen, um ein besseres Benutzererlebnis zu erhalten. o Sensibilität Legt fest, wie die Echos auf dem Bildschirm angezeigt werden. Wenn Sie die Empfindlichkeit erhöhen, können Sie mehr Details auf dem Bildschirm sehen. - Seite 9 Menü Liste Steuert die Ebene der auf dem Display angezeigten Details. Sensibilität Stellt den Schwellenwert für die Anzeige der Fischgröße ein. Eine höhere Einstellung ermöglicht es, dass schwache Rückgaben als Fisch Fisch ID. Sens. angezeigt werden, während eine niedrige Einstellung verhindert, dass schwache Rückgaben als Fisch angezeigt werden.
-
Seite 10: Spezifikationen Und Merkmale
Spezifikationen und Merkmale Displaygröße: 4,5 "FSTN, sonnenlichttauglich Auflösung: 240*128Pixel; 4 Graustufen-Bildschirm Display Sprache: Mehrsprachig Tiefe Fähigkeit: Max 30m (100ft) Sonarfrequenz: 115Khz Sonar Sonarstrahlwinkel: 60deg @-10db Sonar-Alarme: Fisch / Untiefe / Niedriger Batteriestand Funkfrequenz: 433Mhz Funkleistung: 20dBm (Hinweis: normalerweise kann eine Reichweite von 180m(600ft) erwartet werden, die Höhe der Antenne und das Wetter können zu einem großen Unterschied in der Funkreichweite führen)
